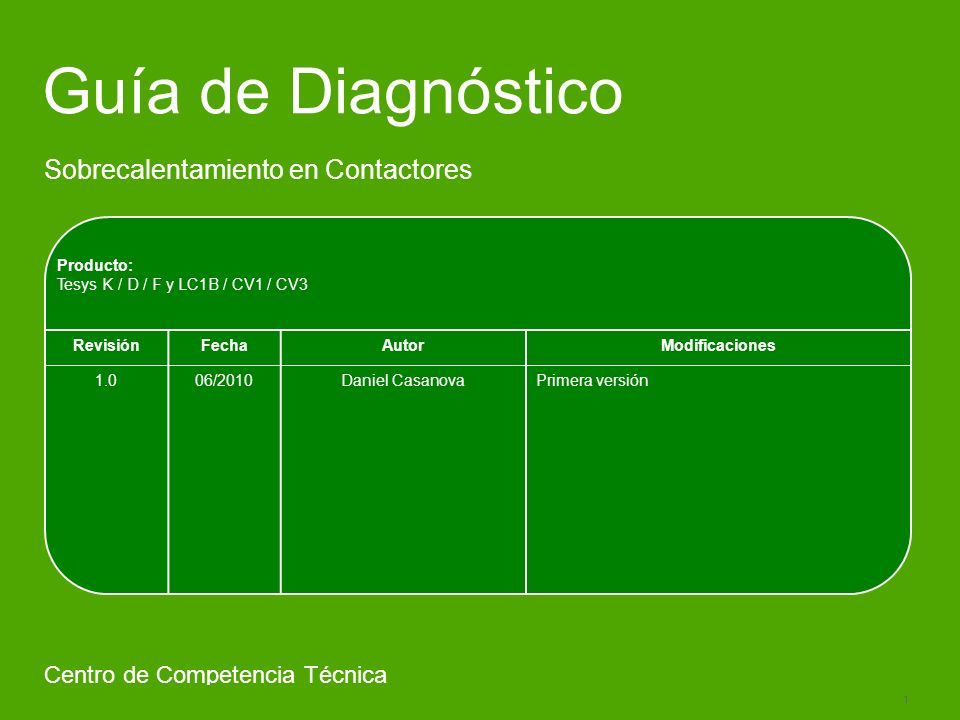

1 Schneider Electric 1 - Centro Competencia Técnica- Javier Aracil – Guía de Diagnóstico Sobrecalentamiento en Contactores Centro de Competencia Técnica Producto: Tesys K / D / F y LC1B / CV1 / CV3 RevisiónFechaAutorModificaciones 1.006/2010Daniel CasanovaPrimera versión

2 Schneider Electric 2 - Centro Competencia Técnica - Daniel Casanova - Junio 2010 ÍNDICE Objetivo Método de diagnóstico Conclusión

3 Schneider Electric 3 - Centro Competencia Técnica - Daniel Casanova - Junio OBJETIVO El objetivo de este documento es explicar de forma sencilla y clara cómo realizar un rápido diagnóstico cuando se detecta sobrecalentamiento en un contactor instalado. El diagrama de flujo describe diferentes posibles causas que pueden provocar este comportamiento.

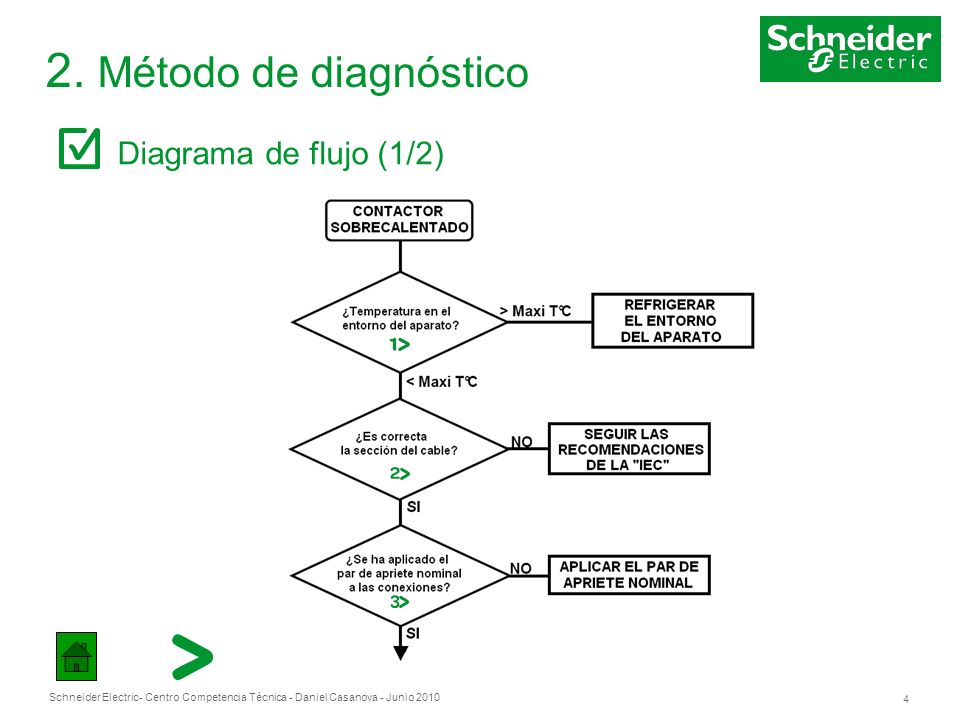

4 Schneider Electric 4 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Diagrama de flujo (1/2)

5 Schneider Electric 5 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Diagrama de flujo (2/2)

6 Schneider Electric 6 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Temperatura en el entorno del aparato (1/3) La norma IEC define el incremento de temperatura a partir de la temperatura ambiente en el entorno del aparato. Los valores máximos de temperatura ambiente permitidos para el correcto funcionamiento de los contactores (sin desclasificación) son: Para la gama Tesys K + 50 ºC Para la gama Tesys D + 60 ºC Para la gama Tesys F + 55 ºC Para los contactores de barrote (LC1B ó CV1 / CV3) + 55 ºc En caso de detectarse sobrecalentamiento en un contactor instalado, hay que sumarle a la temperatura ambiente el incremento de temperatura permitido (ver Tablas 2 y 3 en las diapositivas siguientes para el incremento de temperatura permitido en un contactor). Ejemplo para los terminales de conexión (bornes): Temperatura ambiente: + 35 ºC Incremento de temperatura permitido en los terminales de conexión (según Tabla 2): + 65 Si la temperatura en los terminales de conexión es inferior a = 100 ºC, no existe sobrecalentamiento en el contactor.

7 Schneider Electric 7 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Temperatura en el entorno del aparato (2/3) UNE-EN Marzo 2002 pág. 84

8 Schneider Electric 8 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Temperatura en el entorno del aparato (3/3) UNE-EN Marzo 2002 pág. 84

9 Schneider Electric 9 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Sección del cable (1/3) La elección incorrecta de la sección del cable en función de la corriente pasante genera sobrecalentamiento en el cable conductor. Como consecuencia, el contactor también se sobrecalienta. En las tablas adjuntas (Tablas 9 y 10) se muestran las recomendaciones de la norma IEC para la correcta elección de la sección de los cables conductores en función de la corriente pasante.

10 Schneider Electric 10 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Sección del cable (2/3) UNE-EN Marzo 2002 pág. 88

11 Schneider Electric 11 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Sección del cable (3/3) UNE-EN Marzo 2002 pág. 88

12 Schneider Electric 12 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Par de apriete nominal Una mala conexión en los terminales o bornes genera sobrecalentamiento (comprobar el par de apriete de los terminales de conexión). Se puede hallar el par de apriete nominal en la etiqueta de características del lateral del contactor.

13 Schneider Electric 13 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Limpieza en los terminales de conexión La presencia de polvo u otro tipo de polución en los terminales incrementa la resistencia eléctrica de la conexión y provoca el efecto del sobrecalentamiento.

14 Schneider Electric 14 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Capacidad térmica Seleccionar el contactor en función de la corriente pasante. Si la corriente nominal de la aplicación se halla en el límite de la corriente de empleo del contactor elegido, utilizar un calibre superior. Ejemplo de selección (catálogo PCP 2007 pág. 5/96):

15 Schneider Electric 15 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Grado de protección IP de la envolvente (1/2) El polvo y otro tipo de polución pueden incrementar la resistencia de los contactos y generar sobrecalentamiento en el contactor. Se recomienda usar envolventes con IP6X (estancos) o, como solución alternativa, envolventes con IP5X en asociación con un sistema de presurización, el cual no permitirá a la polución entrar en la envolvente. Con el objetivo de entender el significado de los códigos IP, ver la descripción adjunta (extracto del catálogo de PCP 2007 pág. 8/8).

16 Schneider Electric 16 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Grado de protección IP de la envolvente (2/2)

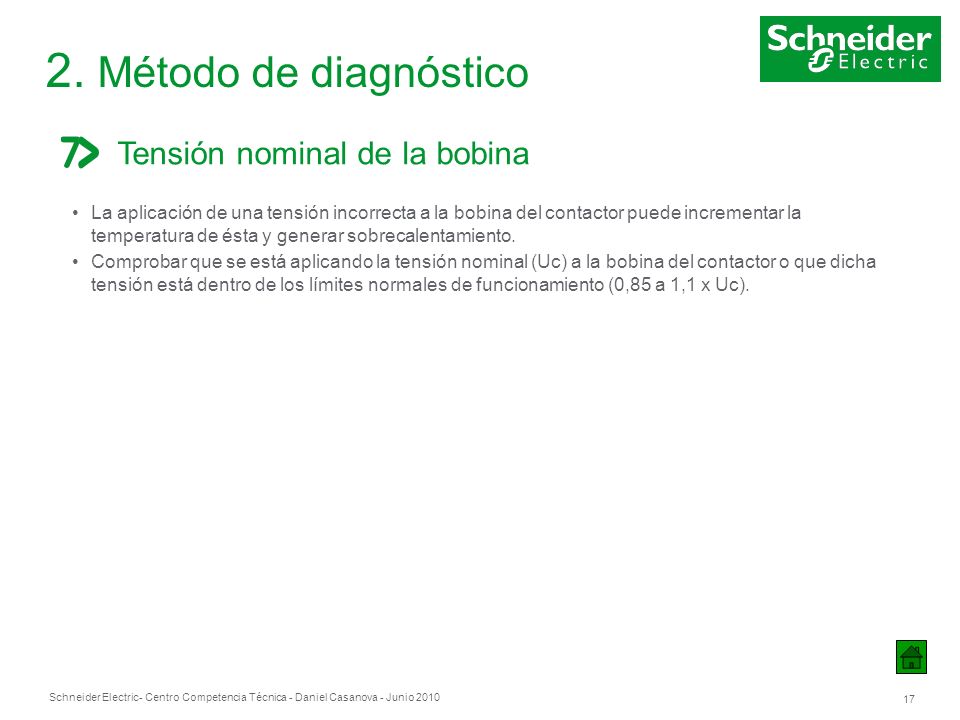

17 Schneider Electric 17 - Centro Competencia Técnica - Daniel Casanova - Junio Método de diagnóstico Tensión nominal de la bobina La aplicación de una tensión incorrecta a la bobina del contactor puede incrementar la temperatura de ésta y generar sobrecalentamiento. Comprobar que se está aplicando la tensión nominal (Uc) a la bobina del contactor o que dicha tensión está dentro de los límites normales de funcionamiento (0,85 a 1,1 x Uc).

18 Schneider Electric 18 - Centro Competencia Técnica - Daniel Casanova - Junio Conclusión En definitiva, para evitar el sobrecalentamiento en contactores, verificar: Temperatura ambiente en el entorno del aparato Sección de los cables conductores Aplicar el par de apriete correcto a las conexiones Mantener limpios los terminales de conexión Capacidad térmica adecuada Aislar el aparato de la polución Aplicar la tensión correcta a la bobina
