1 LA PROTECCION AL RADON EN EDIFICIOS DE NUEVA CONSTRUCCION Y EN EL AMBITO DEL CODIGO TECNICO DE LA EDIFICACION Instituto de Ciencias de la Construcción Eduardo Torroja B. Frutos ; M. Olaya

2 Contenido de la presentación El código Técnico de la Edificación: El código Técnico de la Edificación: - ¿ Que es un código técnico ? - Códigos prescriptivos - Códigos prestacionales - El proyecto de Código Técnico de la Edificación de España - Estructura básica del proyecto Propuesta para la introducción de la problemática del radón en el Código Técnico de la Edificación - El requisito: objetivos y exigencias - Procedimiento de diseño para cumplir el requisito - Las posibles soluciones constructivas y el tratamiento de los puntos conflictivos

3

4 ¿QUE ES UN CÓDIGO TÉCNICO DE EDIFICACIÓN? La normativa técnica de la edificación, tradicionalmente, se ha establecido de forma dispersa y profusa. Esta normativa se ha adecuado a una necesidad puntual de reglamentar aspectos concretos La normas básicas de la edificación, de aparición distanciada en el tiempo, recogen en el momento actual los aspectos técnicos referentes a la estabilidad de los edificios, protección frente al incendio, aislamiento acústico, aislamiento térmico, etc.; pero no recogen de forma coordinada las necesidades reglamentarias. Por todo ello: Un código técnico de la edificación es la agrupación sistematizada de toda la normativa técnica reglamentaria, que concierne a la satisfacción de los usuarios de los edificios

5 TIPOS DE CÓDIGOS TÉCNICOS: Códigos basados en prestaciones Enfoque moderno Códigos prescriptivos Enfoque tradicional

6 Códigos prescriptivos Ventajas: No hay que pensar en el porqué, al no establecer explícitamente los objetivos Su aplicación y control son mas fáciles Desventajas: Cerrados a la innovación Basados sólo en la experiencia

7 Códigos basados en prestaciones Ventajas: Responden a una lógica de alcanzar objetivos Los medios pueden ser diversos Abiertos a la innovación y al mercado mundial Desventajas: Mas difícil redacción y aplicación Necesidad de mayores conocimientos Aplicación y control mas difícil

8 EL CODIGO TECNICO DE LA EDIFICACION DE ESPAÑA ORIGEN: Ley 38/1999, de Ordenación de la edificación Artículo 3.2 El Código Técnico de la Edificación es el marco normativo que establece las exigencias básicas de calidad de los edificios y de sus instalaciones, de tal forma que permita el cumplimiento de los anteriores requisitos básicos.

9 estabilidad y resist.seguridad incendioseguridad en usohigiene del habitatprotección del ruidoahorro de energia Requisitos esenciales Requisitos básicos de la edificación Requisitos funcionales Utilización Accesibilidad Telecomunicaciones El Código Técnico de la Edificación es el marco normativo que establece las exigencias básicas de calidad de los edificios y de sus instalaciones Las Normas Básicas de la Edificación y los reglamentos de instalaciones constituyen la reglamentación técnica de la edificación hasta la entrada en vigor del Código Técnico. Las NBE son las siguientes: CT-79 Condiciones térmicas en los edificios, CA-88 Condiciones acústicas, AE-98 Acciones en la edificación, FL-90 Muros resistentes de fábricas de ladrillo, QB-90 Cubiertas con materiales bituminosos, EA-95 Estructuras de acero, CPI-96 Condiciones de protección contra incendio AE-88, EA-95, FL-90 CPI-96 QB-90 CA-88 CT-79

10 PROPUESTA PARA LA INTRODUCCION DE LA PROBLEMÁTICA DEL RADON EN EL CODIGO TECNICO DE LA EDIFICACION El requisito propuesto: OBJETIVO: El diseño y la construcción del edificio se llevará a cabo de manera que se asegure que los ocupantes no estén expuestos a unas concentraciones de radón que pudieran implicar un riesgo para la salud. EXIGENCIAS: Para conseguir el objetivo se propone como valor medio anual de concentración a nivel de diseño, el indicado por la Comisión Europea: 200 Bq/m3. Este valor no debería rebasarse dentro de las dependencias habitadas de los edificios.

11 Problemática: Vías de penetración de radón al interior de los edificios 1- Por el interior de la cámara de aire de los muros exteriores. 2- A través de la solera 3- A través de los muros de sótano 4- A través de conductos de saneamiento 5- A través del forjado sanitario

12 Procedimiento en la fase de diseño del edificio 1. Localización del solar en el mapa de categoría de riesgo (CSN) y entrada en el diagrama de decisiones. 2. Elección de la actuación de remedio (cuadro de soluciones). Fichas de soluciones aceptadas. 3. Consideraciones específicas y tratamiento de puntos conflictivos

13 Mapa a nivel NACIONAL

14 Mapas LOCALES. Ejemplo: Navarra

15 DIAGRAMA DE DECISIONES: Actuación según la categoría de riesgo identificada 0. Categoría 0. Exposición potencial al radón BAJA 1. Categoría 1. Exposición potencial al radón MEDIA 2. Categoría 2. Exposición potencial al radón ALTA

16 Actuación según tipo de edificación y elemento constructivo

17 Fichas de soluciones constructivas. Ficha ejemplo: (1.S.1.1. Barrera bajo solera en categoría 1 de riesgo) Barrera contra radón (Exigencias): Impermeable al paso de gases. (espesores distintos según material) Resistencias mecánicas: Tracción, elongación, desgarro, punzonamiento. Durabilidad: Ante condiciones adversas del terreno. Tratamiento de puntos conflictivos: pasos, solapes, sellados, refuerzos,... Materiales: Polietilenos, bituminosos, elastómeros... (Láminas y proyecciones)

18 Fichas de soluciones constructivas. Ficha ejemplo: (1.F.2.2: Barrera sobre forjado más ventilación-extracción en categoría 2 de riesgo) Ventilación del forjado sanitario: Barrera colocada por encima del espacio del forjado sanitario. Ventilación opuesta en muretas. Ventilación natural o forzada. (Condiciones climáticas puntuales)

19 Fichas de soluciones constructivas. Ficha ejemplo: (1.S.2.1: Barrera bajo solera más extracción en categoría 2 de riesgo)

20 EXTRACCION Elementos del sistema: 1. Captación: elemento permeable al radón con conexión a tubería de extracción. Se colocará bajo la barrera de protección contra radón 1.1. Elemento realizado en obra con ladrillos perforados.

21 1.2. Elemento captador prefabricado Excavación en terreno bajo la solera o forjado con conexión a tubo de extracción. (Posible extracción por muro exterior)EXTRACCION

22 EXTRACCION 2. Tubería de extracción: conducto de evacuación de gas radón. Recorrido desde el elemento de captación hasta el exterior del edificio. VERTICAL a cubierta HORIZONTAL por muros de cerramiento 3. Extractor: Para forzar el tiro de la evacuación de gases El sistema puede funcionar en dos sentidos: Extracción: Se expulsa el gas radón del terreno a través del tubo de extracción Presurización: Presión bajo la solera de sótano a través del tubo de extracción. El gas no penetra en el edificio al existir un bulbo de presiones bajo él.

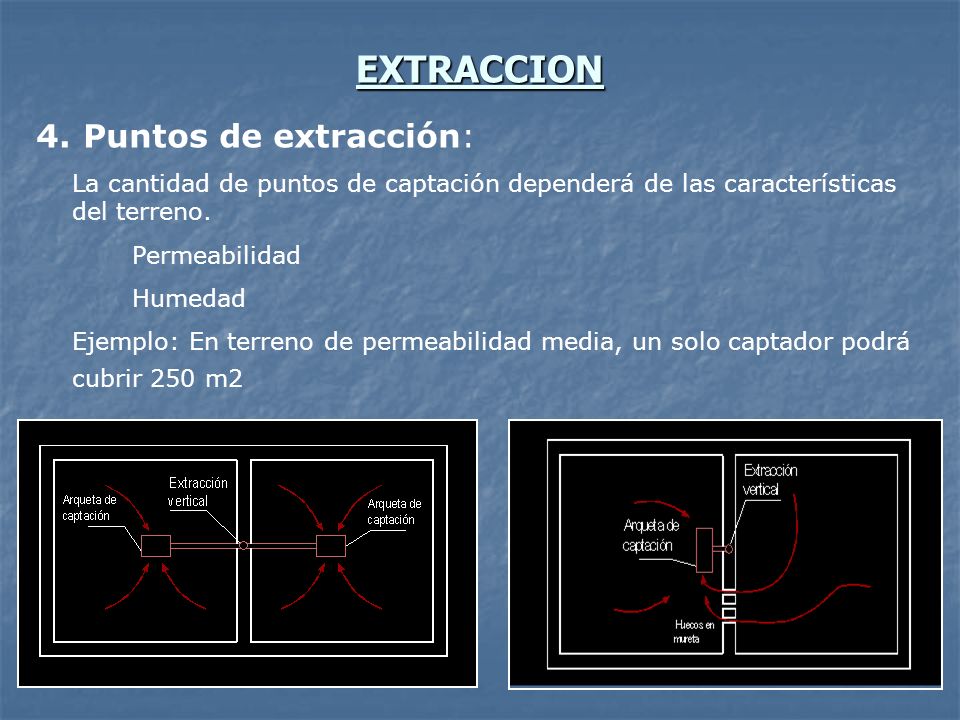

23 EXTRACCION 4. Puntos de extracción: La cantidad de puntos de captación dependerá de las características del terreno. Permeabilidad Humedad Ejemplo: En terreno de permeabilidad media, un solo captador podrá cubrir 250 m2

24 PARTICULARIDADES 1. Paso de canalizaciones a través de la barrera: Será necesario sellar los puntos de paso de canalizaciones con sistemas de estanqueidad

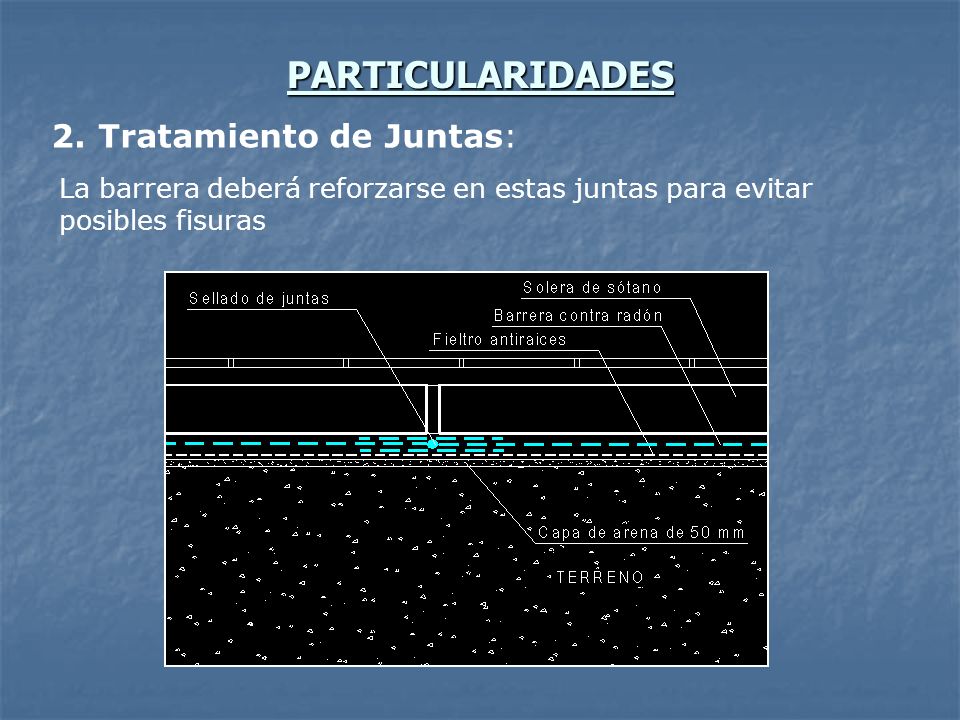

25 PARTICULARIDADES 2. Tratamiento de Juntas: La barrera deberá reforzarse en estas juntas para evitar posibles fisuras

26 PARTICULARIDADES 3. Refuerzos en apoyos: Refuerzo de la barrera en puntos de apoyo de tabiquería y muros perimetrales Refuerzo de la barrera en encuentros de paramentos

27 PARTICULARIDADES 4. Tratamiento de soleras: Se deben evitar las fisuras de la solera. Dosificación del hormigón Aditivos en el hormigón Sellado de juntas de dilatación

28 PARTICULARIDADES 5. Ventilación de la cámara de aire: Problemática: La cámara de aire de los muros de cerramiento del edificio pueden constituir vías de paso de radón. Solución: Una ventilación adecuada de esta cámara evacuaría el radón hacia el exterior

29 PARTICULARIDADES 6. Movilidad del aire y ventilación del espacio interior del edifico: A parte de las medidas preventivas que se han mostrado, una ventilación adecuada del espacio interior del edificio reduce considerablemente la concentración de radón. Un estudio belga incluido en Le radon dans les habitations (CSTC) muestra los siguientes datos: Concentraciones de radón para una persona en una habitación en función de la ventilación. - Ventilación de 1 m3/h Concentración 200 Bq/m3 - Ventilación de 10 m3/h Concentración 20 Bq/m3 - Ventilación de 36 m3/h Concentración 6 Bq/m3

30 PROPUESTA DE PROYECTO DE INVESTIGACIÓN Estudio de la viabilidad y la efectividad de las acciones de remedio frente a la presencia de gas Radón en los edificios existentes. - Proyecto coordinado entre el IETcc y la Universidad de Cantabria - Se ha presentado un proyecto de investigación al CSN (pendiente de aprobación) que nace de la inquietud que puede suscitar la problemática del radón al incluirla dentro del Código Técnico de la Edificación para viviendas nuevas, en los propietarios de viviendas existentes. - Por tal motivo se pretende analizar la efectividad de las acciones de remedio frente a la presencia de gas radón.

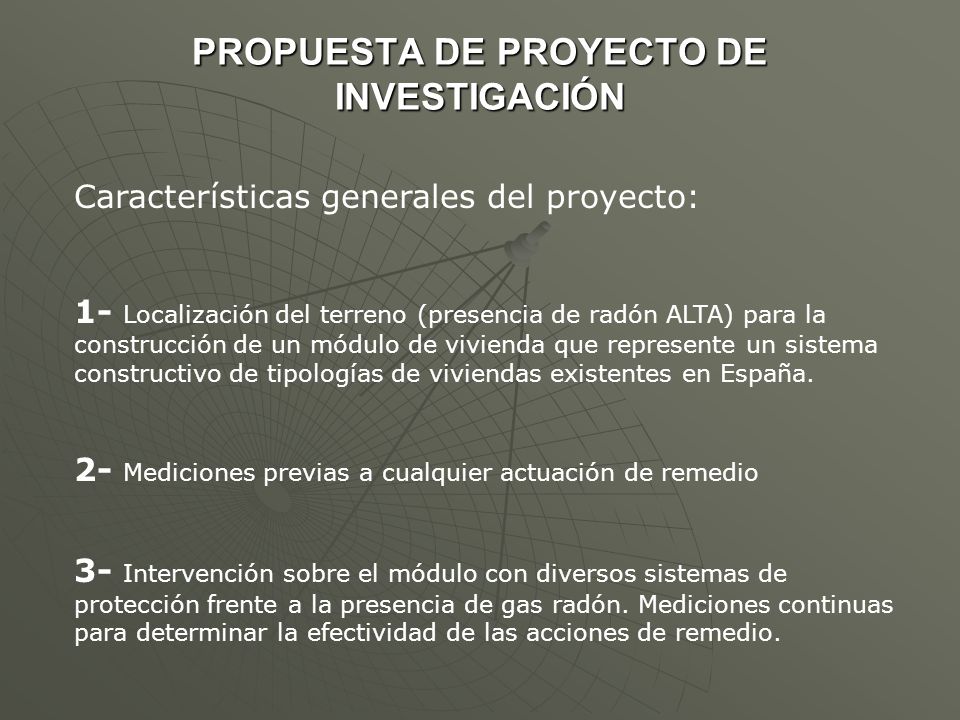

31 PROPUESTA DE PROYECTO DE INVESTIGACIÓN Características generales del proyecto: 1- Localización del terreno (presencia de radón ALTA) para la construcción de un módulo de vivienda que represente un sistema constructivo de tipologías de viviendas existentes en España. 2- Mediciones previas a cualquier actuación de remedio 3- Intervención sobre el módulo con diversos sistemas de protección frente a la presencia de gas radón. Mediciones continuas para determinar la efectividad de las acciones de remedio.

32 PROPUESTA DE PROYECTO DE INVESTIGACIÓN

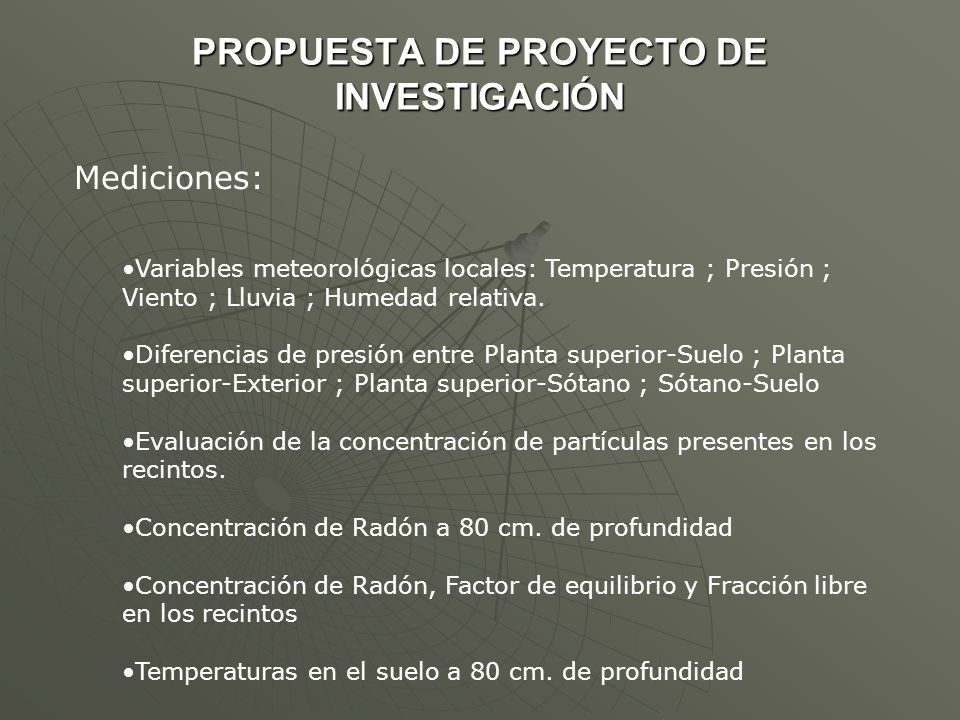

33 Mediciones: Variables meteorológicas locales: Temperatura ; Presión ; Viento ; Lluvia ; Humedad relativa. Diferencias de presión entre Planta superior-Suelo ; Planta superior-Exterior ; Planta superior-Sótano ; Sótano-Suelo Evaluación de la concentración de partículas presentes en los recintos. Concentración de Radón a 80 cm. de profundidad Concentración de Radón, Factor de equilibrio y Fracción libre en los recintos Temperaturas en el suelo a 80 cm. de profundidad

34 PROPUESTA DE PROYECTO DE INVESTIGACIÓN Actuaciones de Remedio: Parte enterrada: Ventilación del espacio interior por puerta de acceso. Extracción, a través del tubo, del aire del hueco previsto bajo la solera con sus dos variantes: con tiro natural y con tiro forzado. Presurización bajo la solera a través del tubo de extracción. Colocación de la barrera contra radón por el espacio interior del habitáculo, tanto en muros como en solera. Combinación de la barrera con la extracción y presurización. Parte en superficie: Ventilación del espacio interior utilizando los pasos de entrada. Combinación de la barrera con la extracción.
