1 1 NUEVO CÓDIGO DE EDIFICACIÓN Y RADÓN EDIFICACIÓN Y RADÓN J.L. Martín Matarranz Consejo de Seguridad Nuclear B.Frutos Vazquez/M.Olaya Adán Instituto Eduardo Torroja de Ciencias de la Construcción II Workshop Radón y Medioambiente. Santiago de Compostela de Junio de 2003

2 Contenido de la Presentación. Introducción. Apartado general y nivel de diseño. Clasificación del territorio. Protocolos de medida de radón en el terreno y en los nuevos edificios. Métodos constructivos de protección al radón. 2

3 Nuevo Código de Edificación y Radón. Introducción. CTE.Nuevo marco normativo que establece las exigencias que deben de cumplir los edificios en relación con los requi- sitos básicos de seguridad y habitabilidad. Requisitos establecidos en la Ley de Ordenación de la Edifi- cación(LOE). LOE,marco jurídico que tiene por objeto regular en sus aspectos esenciales el proceso de edificación,estableciendo: Las obligaciones y responsabilidades de los agentes que in- tervienen en dicho proceso. Los requisitos básicos que deben de satisfacerse en los edificios relativos a funcionalidad, seguridad y habitabilidad. 3

4 Nuevo Código de Edificación y Radón. Introducción. Responsable de la elaboración del CTE. El Ministerio de Fo- mento, a través de la Dirección General de la Vivienda,Ar- quitectura y Urbanismo (DGVUA). Colaboración del InstitutoEduardo Torroja de Ciencias de la Construcción (IETcc). Participación de Centros Universitarios y otros Organismos El Consejo de Seguridad Nuclear (CSN) en el caso específi- co de la protección al radón. 4

5 Nuevo Código de Edificación y Radón. Introducción. Introducción en el CTE de la protección al radón en el inte- rior de las edificaciones, en forma análoga a los códigos existentes en otros países. Aspectos considerados en la protección al radón en el CTE. àRedacción del apartado general de protección al radón. àUn valor de concentración nivel objetivo de diseño para las nuevas construcciones. àClasificación del territorio nacional, en cuanto a la potencialidad de exposición al radón. àProtocolos para la medida de la concentración de radón en el interior del terreno y en los nuevos edificios. àGuía de métodos constructivos de protección. 5

6 Nuevo Código de Edificación y Radón Apartado general y nivel de diseño. Carencia en la legislación española de requerimientos en cuanto a la protección al radón. Consideración de los Códigos de Edificación de otros países, la Recomendación 90/143/Euratom, y los valores nivel de diseño de países europeos. Apartado general: El diseño y la construcción del edificio se llevarán a cabo de manera que se asegure que los ocupan- tes no estén expuestos a unas concentraciones de radón que pudieran implicar un riesgo para la salud. Nivel de diseño:El valor recomendado por la U.E. 200 Bq/m 3 Este valor no deberá rebasarse en las dependencias habita- das. No obstante se deberá intentar conseguir en el interior unas concentraciones tan bajas como sea posible. 6

7 Nuevo Código de Edificación y Radón. Apartado general y nivel de diseño. PAÍSVALOR Bq/m 3 PAÍSVALOR Bq/m 3 ALEMANIA250HOLANDA--- AUSTRIA200IRLANDA200 BÉLGICA---ITALIA--- DINAMARCA200LUXEMBURGO150 ESPAÑA---PORTUGAL---- FINLANDIA200REINO UNIDO200 FRANCIA200SUECIA200 GRECIA200 PAISES PERTENECIENTES A LA UNIÓN EUROPEA 7

8 Nuevo Código de Edificación y Radón. Apartado general y nivel de diseño. PAÍSVALOR Bq/m 3 PAÍSVALOR Bq/m 3 ALBANIA---LETONIA250 BIELORUSIA200LITUANIA200 CROACIA---NORUEGA200 REP.CHECA250POLONIA200 REP. ESLOVACA 250RUMANIA---- ESLOVENIA200RUSIA200 ESTONIA200SUIZA400 HUNGRIA--- PAISES NO PERTENECIENTES A LA UNIÓN EUROPEA 8

9 Nuevo Código de Edificación y Radón. Clasificación del territorio. La clasificación del territorio en cuanto a la potencialidad de exposición al radón en el interior de las edificaciones, se ha realizado a dos niveles: Nivel general. Clasificación del territorio peninsular. Nivel específico. Clasificación de la zona de edificación. 9

10 Nuevo Código de Edificación y Radón. Clasificación del territorio. Clasificación del territorio nacional Para esta clasificación general se han considerado: resultados de valores de tasa de radiación gamma obtenidos a través del proyecto MARNA. Las características geológicas de las distintas regiones datos de concentraciones de actividad de 40 K, 226 Ra, y 232 Th en suelos representativos del país. La contribución de los diferentes radionucleidos al campo de radiación. El mapa obtenido se ha comparado con los valores de las medidas de radón en el interior de viviendas. 10

11 Nuevo Código de Edificación y Radón. Clasificación del territorio. 11

12 Nuevo Código de Edificación y Radón. Clasificación del territorio. Coruña Ferrol Santiago 12

13 Nuevo Código de Edificación y Radón. Clasificación del territorio. Lugo 13

14 Nuevo Código de Edificación y Radón. Clasificación del territorio. Orense 14

15 Nuevo Código de Edificación y Radón. Clasificación del territorio. Pontevedra Vigo. 15

16 Nuevo Código de Edificación y Radón. Clasificación del territorio. 16

17 Nuevo Código de Edificación y Radón. Clasificación del territorio. CATEGORIAEXPOSICIÓN POTENCIAL TASA EXPOSICIÓN (R/h) CONC. 226 Ra (Bq/kg) TASA EXHALACIÓN Bq/m 2.s CONC. 222 Rn Bq/m 3 0BAJA<7,5<37,5<0,053< 150 1MEDIA7,5-1037,5-500,053-0, ALTA> 10>50>0,070>

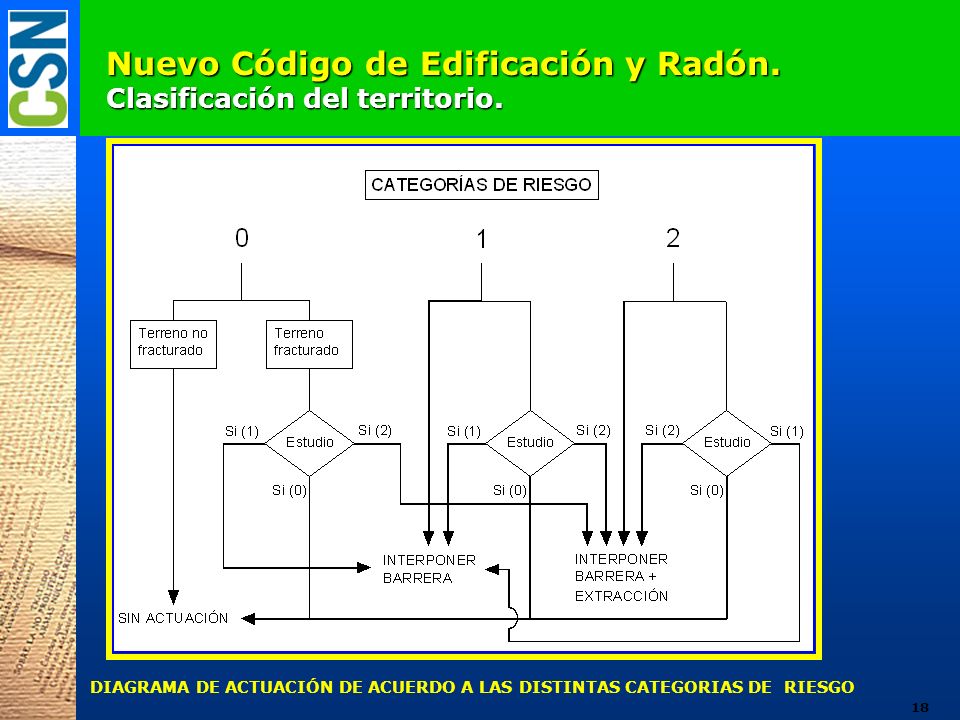

18 Nuevo Código de Edificación y Radón. Clasificación del territorio. DIAGRAMA DE ACTUACIÓN DE ACUERDO A LAS DISTINTAS CATEGORIAS DE RIESGO 18

19 Nuevo Código de Edificación y Radón. Clasificación del territorio. EXPOSICIÓN POTENCIAL AL RADÓN CONCENTRACIÓN DE 222 Rn EN EL TERRENO Bq/m 3 Permeabilidad Baja Permeabilidad Media Permeabilidad Alta TIPO EDIFICACION BAJA0<30.000<20.000<10.000Normal MEDIA Barreras de prevención de entrada de radón ALTA2> >70.000>30.000Barreras mas Sistema de extracción. CLASIFICACIÓN ESPECÍFICA DE LA ZONA DE EDIFICACIÓN 19

20 Nuevo Código de Edificación y Radón. Protocolos de medida. Se han desarrollado dos protocolos para la medida de radón : En el interior del terreno. En el interior de las nuevas viviendas. Objetivo: Describir como realizar la medida de la concen- tración de radón en los medios indicados. 20

21 Nuevo Código de Edificación y Radón. Protocolos de medida. Protocolo de medida de radón en el terreno. Métodos de medida. Instantáneo mediante el empleo de células de centelleo. Continuo en un equipo con detector incorporado. Número de puntos de muestreo como mínimo 10 por cada 100 m 2 de terreno. Medida a una profundidad de 0,8 m. 21

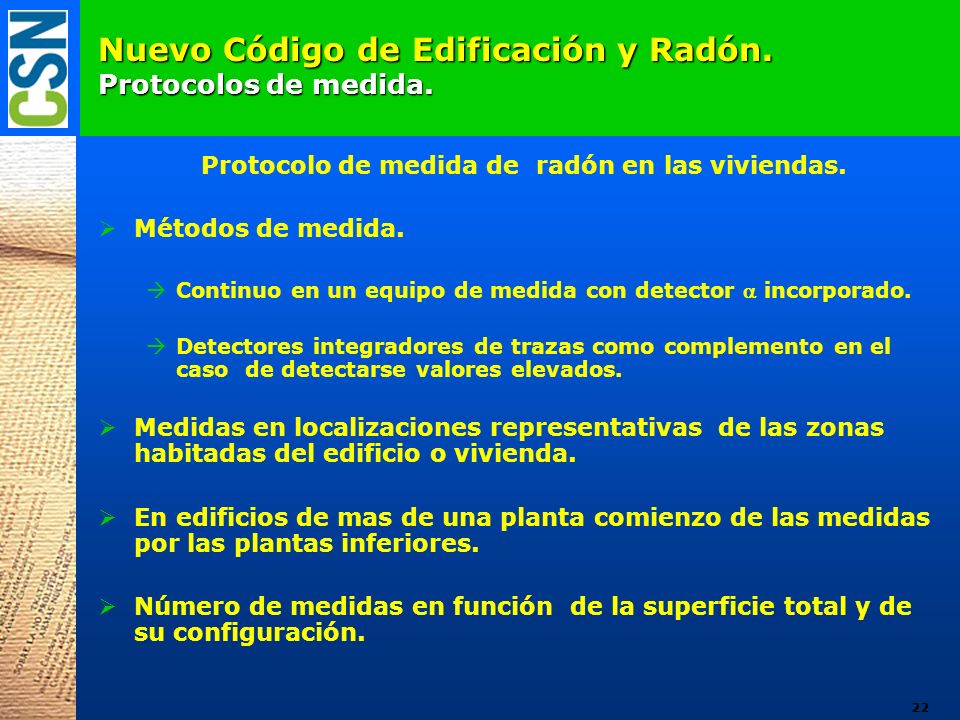

22 Nuevo Código de Edificación y Radón. Protocolos de medida. Protocolo de medida de radón en las viviendas. Métodos de medida. Continuo en un equipo de medida con detector incorporado. Detectores integradores de trazas como complemento en el caso de detectarse valores elevados. Medidas en localizaciones representativas de las zonas habitadas del edificio o vivienda. En edificios de mas de una planta comienzo de las medidas por las plantas inferiores. Número de medidas en función de la superficie total y de su configuración. 22

23 Nuevo Código de Edificación y Radón. Protocolos de medida. Programa de Garantía de Calidad. Cualquier organismo, empresa o laboratorio que realice las medidas deberá tener operativo un programa de Garantía de Calidad. Procedimientos escritos de las distintas actividades que lleven a cabo con los equipos, mantenimiento y medida. Calibraciones de los equipos. Antes de su puesta en servicio, cada doce meses y después de cada reparación y modificación que se realice en el mismo. Participación en campañas de intercomparación tanto naciona- les como internacionales. 23

24 24
