1 Francisco Moreno Doris Martínez Claudia Acosta Verónica Paradas Viento s y Brisas

2 Arquitectura Bioclimática Es un tipo de arquitectura donde el equilibrio y la armonía son una constante con el medio ambiente. Busca lograr un nivel de confort térmico. Intenta minimizar el consumo energético y con la contaminación ambiental. Toma en cuenta: -Las condiciones del terreno. -El recorrido del sol. -Las corrientes de aire. Aplicando estos aspectos a la distribución de los espacios, apertura y orientación de las ventanas, entre otras cosa, con el fin de conseguir una eficiencia energética.

3 Viento Es una corriente de aire que se produce en la atmósfera por causas naturales, o sea, por las diferencias de temperatura existentes al producirse un desigual calentamiento de las diversas zonas de la tierra y de la atmosfera. A diferencia de las brisas, se produce por las causas naturales, no por el Sol, sino por las tormentas, huracanes, y todo tipo de condición meteorológica. Brisa La brisa es aire suave que en el día viene desde el mar y de noche desde la tierra. La brisa es un tipo de viento que se produce por la fuerza del Sol y de las partículas de oxigeno.

4 Vientos de República Dominicana

5 Barreras de Viento En todos los casos, sera importante conocer y controlar la accion que sobre el viento tienen los elementos construidos y como se reflejan estos en los movimientos y las presiones alrededor de los edificios y en el interior de los mismos. La primera acción a considerar es la de las barreras que el viento puede encontrar en su circulación,sean estos elementos naturales,construidos o vegetales. Como regla general y para un viento típico,con cualquiera de los tipos de barreras de intensidad del viento queda reducida a la mitad hasta una distancia de 10 a 15 veces la altura de la barrera,siempre dependiendo de la forma de la misma.

6 Variables En el diseño de un sistema de ventilación natural son muchas las variables que intervienen en el patrón del flujo de aire dentro de una habitación y en los efectos que este movimiento del aire causa sobre los habitantes en términos de confort. Variables inherentes al viento a considerar: *Velocidad *Dirección *Frecuencia *Turbulencia Deben analizarse sobre el sitio preciso de diseño, tomando en cuenta sus cambios diarios (horarios) y estacionales (mensuales) ya que los vientos predominantes, generales y regionales, comúnmente se alteran a causa de las características locales, de topografía, vegetación y construcciones cercanas al terreno

7 Variables Arquitectonica y constructiva -Forma y dimensión del edificio -Orientación con respecto al viento -Localización y tamaño de aberturas de entrada y salida de aire -Tipo de ventanas y sus accesorios -Elementos arquitectónicos exteriores e interiores. Cada una de ellas causa un efecto en el flujo del aire alrededor del edificio, pero principalmente enfocándose a las características resultantes del movimiento de aire en el interior del espacio.

8 Análisis de efecto de cerramiento El análisis del efecto sobre cerramiento de edificios de los flujos de aire se trata de las sobrepresiones o depresiones que se crean sobre las diferentes superficies y que son las que generan el aire, desadas o no a tráves de los locales interiores. Otro caso es que al cambiar de direccion del vientoo la forma del edificio que lo recibe cambia el reparto de presiones sobre sus cerramientos.

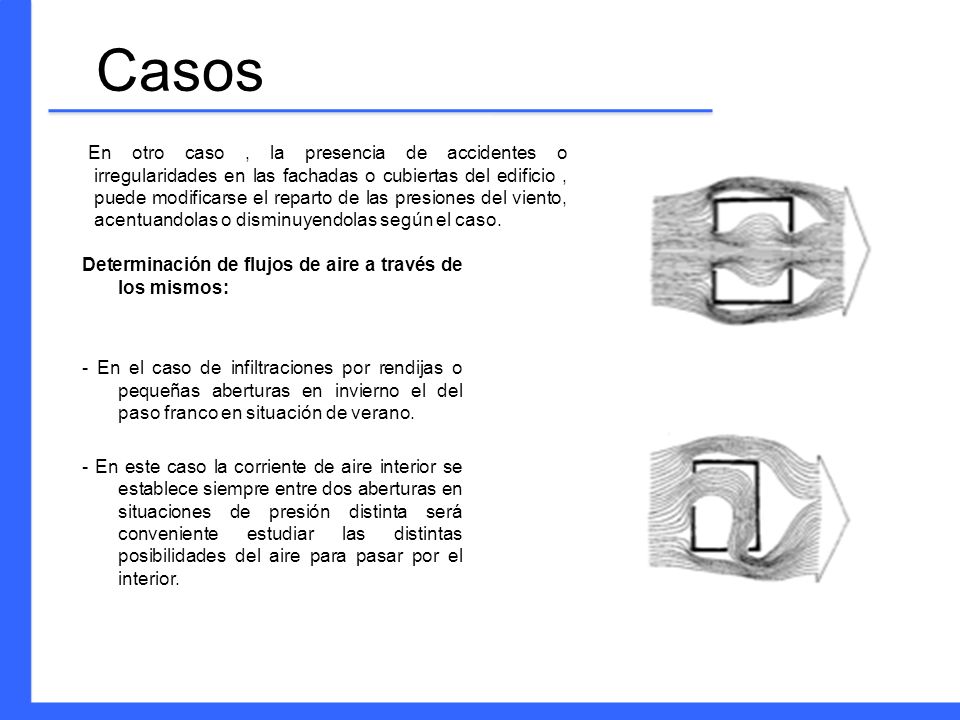

9 Casos En otro caso, la presencia de accidentes o irregularidades en las fachadas o cubiertas del edificio, puede modificarse el reparto de las presiones del viento, acentuandolas o disminuyendolas según el caso. Determinación de flujos de aire a través de los mismos: - En el caso de infiltraciones por rendijas o pequeñas aberturas en invierno el del paso franco en situación de verano. - En este caso la corriente de aire interior se establece siempre entre dos aberturas en situaciones de presión distinta será conveniente estudiar las distintas posibilidades del aire para pasar por el interior.

10 Sistema de ventilación y tratamiento del aire Son componentes o conjuntos de componentes de un edificio que tienen como misión, por un lado, favorecer el paso del aire por su interior, pero además pueden tratar el aire de ventilación para mejorar sus condiciones de temperatura y humedad. Estos sistemas se clasifican en: -Sistemas generadores de movimiento de aire. componentes que fuerzan el paso del aire mediante el efecto de las depresiones o sobre-presiones que generan. Sus efectos se valoran a partir de las renovaciones horarias del aire que se fuerzan. -Sistemas de tratamiento del aire. Sistema que permite que un determinado caudal de aire pueda mejorar sus condiciones iniciales. Se caracterizan por el cambio que producen en las condiciones del aire que entra al ambiente interior, que normalmente son la temperatura o humedad del mismo. Lo más habituales son los que favorecen la evaporación del agua en la corriente de aire.

11 Sistemas generadores de movimiento de aire 1.Ventilacion Cruzada 2. Efecto Chimenea 1. Consiste en favorecer el movimiento del aire de un espacio y de una sucesión de espacios asociados, mediante la colocación de aberturas orientadas hacia fachadas opuestas. Es aconsejable en climas cálidos húmedos y también en climas templados en verano. 3. Cámara o Chimenea solar 4.Aspiradores Estáticos. 5. Torres de vientos. 2. Se produce al crear una salida de aire con huecos por la parte superior del espacio, conectados si es posible a un conducto de extracción vertical, así la diferencia de aire en función de la temperatura, provocará que el aire caliente salga. Este sistema se completa con aberturas inferiores para la entrada de aire frío.

12 Sistemas generadores de movimiento de aire 3. Este sistema favorece el movimiento del aire interior por el efecto de una extracción forzada por medio de la radiación solar 4. Producen la salida de aire interior, esta extracción se completará con una entrada de aire, situada en la parte inferior del circuito, para asegurar el funcionamiento correcto. Es utilizada en climas templados y cálidos. 5. Sistema de introducción de aire en un edificio, a través de una torre que recoge el viento a cierta altura sobre la cubierta, donde éste es más intenso. El aire se lleva por un conducto que puede introducirlo por la parte baja de los locales e incluso incorporar dispositivos de tratamiento de aire. 3. Cámara o Chimenea solar 4.Aspiradores Estáticos. 5. Torres de vientos.

13 Sistemas de tratamiento del aire 1. El aire que penetra por la parte superior de una torre es enfriado por evaporación del agua, que humedece las superficies del interior de la misma. Este aire enfriado y más pesado, tiende a caer penetrando en el interior desde la parte baja de la torre. 1.Torres Evaporativas 2. Ventilación Subterránea 3. El patio 2. Su efecto ambiental consiste en crear un espacio abierto dentro del volumen de un edificio, que genera un microclima específico relativamente controlado y actúa como filtro entre las condiciones exteriores y las interiores. No actúa sólo sobre las condiciones térmicas, sino que también tiene efectos lumínicos y acústicos. 3.Aprovecha la inercia térmica del terreno para suministrar aire frío, en períodos cálidos, mediante un sistema de conductos de aire subterráneos, por donde pasa el aire exterior para ser enfriado antes de introducirse en el edificio!

14 Soluciones -Determinar la zona climática en la que se encuentra - Identificarlacantidadde huecos de la edificación - Identificar la óptima orientación para ubicar la fachada - Proveerventilaciónnatural efectiva, incluso durante las lluvias - Proveer espacios semiabiertos para realizar actividades que formenparteintegraldel espacio habitado. -Ventilaraquellasáreasinteriores donde se pueda acumular calor. - Generar Áreas en sombra al exterior para proveerespacios cómodos tanto internos como externos. - Elevar la casa o edificación para permitir el libre flujo de aire a través de esta.

15 Soluciones -Abrir puertas y ventanas, evitar los obstáculos que impidan la circulación del aire. No bloquear el flujo de aire cargado entre puertas y ventanas. -Crear patios interiores -Proveer espacios al exterior, en sombra y expuestos a la brisa. - Hacer uso de aleros con persianas operables, para mantener las ventanas en sombra y ayudar a ventilar el calor. - La organización y subdivisión de los espacios internos para generar una ventilación cruzada
