Presentación del tema: "Cubiertas Son el techo de un edificio que lo protege de todos los agentes externos compuesto por tres elementos: *El que soporta directamente la exposición."— Transcripción de la presentación:

1 Cubiertas Son el techo de un edificio que lo protege de todos los agentes externos compuesto por tres elementos: *El que soporta directamente la exposición (Viento, lluvia, etc.) *Impermeabilidad al agua(se la diseña para que elimine el agua rápidamente) *Protección térmica (eventualmente acústica)

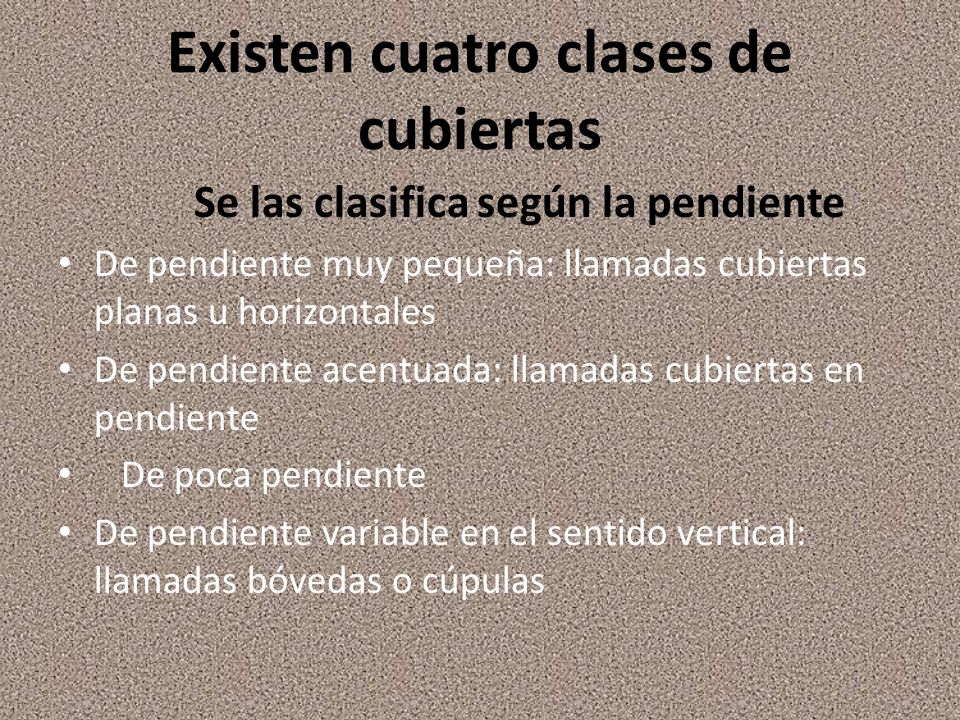

2 Existen cuatro clases de cubiertas Se las clasifica según la pendiente De pendiente muy pequeña: llamadas cubiertas planas u horizontales De pendiente acentuada: llamadas cubiertas en pendiente De poca pendiente De pendiente variable en el sentido vertical: llamadas bóvedas o cúpulas

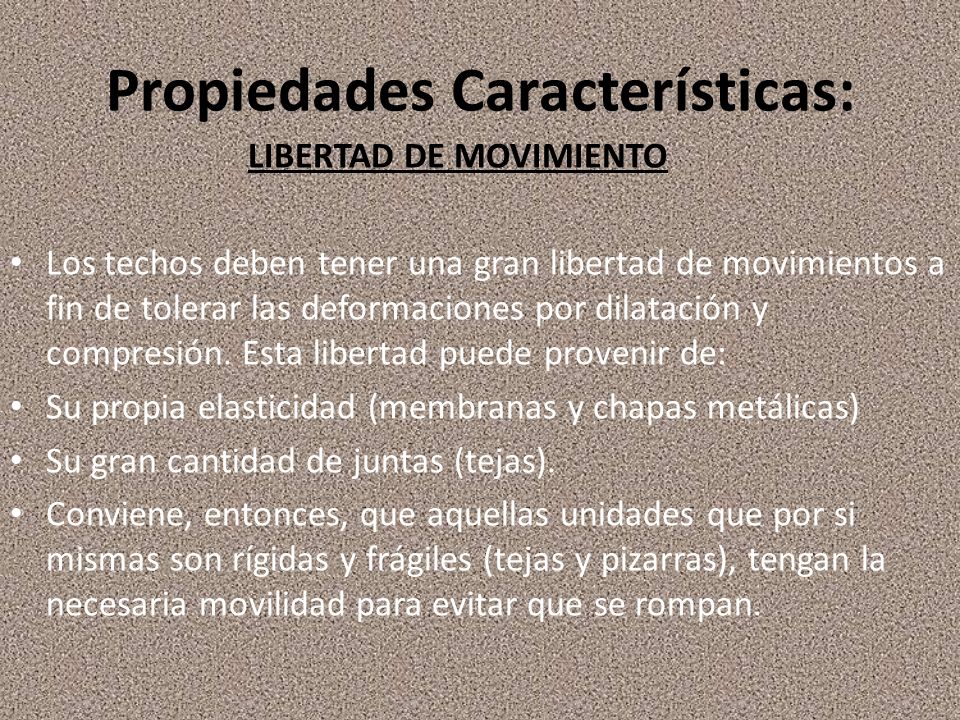

3 Propiedades Características: LIBERTAD DE MOVIMIENTO Los techos deben tener una gran libertad de movimientos a fin de tolerar las deformaciones por dilatación y compresión. Esta libertad puede provenir de: Su propia elasticidad (membranas y chapas metálicas) Su gran cantidad de juntas (tejas). Conviene, entonces, que aquellas unidades que por si mismas son rígidas y frágiles (tejas y pizarras), tengan la necesaria movilidad para evitar que se rompan.

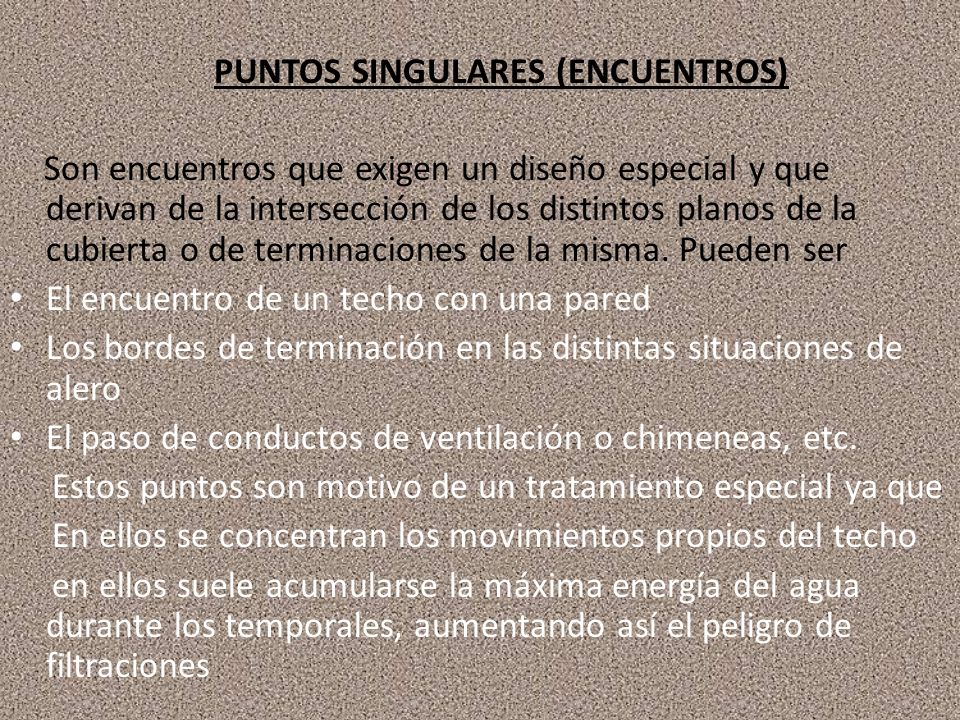

4 PUNTOS SINGULARES (ENCUENTROS) Son encuentros que exigen un diseño especial y que derivan de la intersección de los distintos planos de la cubierta o de terminaciones de la misma. Pueden ser El encuentro de un techo con una pared Los bordes de terminación en las distintas situaciones de alero El paso de conductos de ventilación o chimeneas, etc. Estos puntos son motivo de un tratamiento especial ya que En ellos se concentran los movimientos propios del techo en ellos suele acumularse la máxima energía del agua durante los temporales, aumentando así el peligro de filtraciones

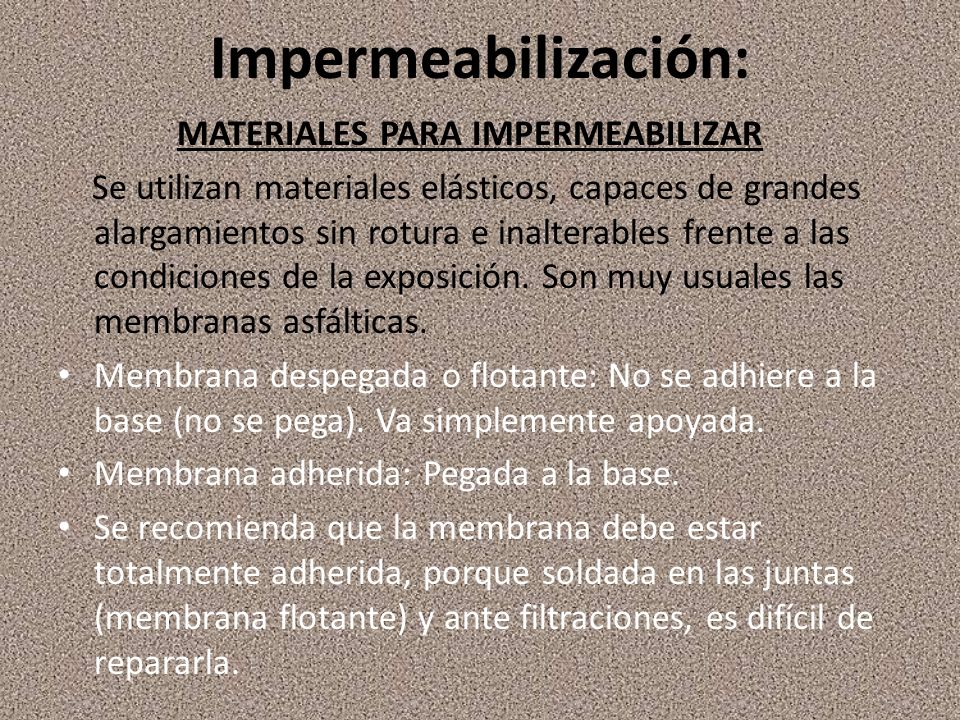

5 Impermeabilización: MATERIALES PARA IMPERMEABILIZAR Se utilizan materiales elásticos, capaces de grandes alargamientos sin rotura e inalterables frente a las condiciones de la exposición. Son muy usuales las membranas asfálticas. Membrana despegada o flotante: No se adhiere a la base (no se pega). Va simplemente apoyada. Membrana adherida: Pegada a la base. Se recomienda que la membrana debe estar totalmente adherida, porque soldada en las juntas (membrana flotante) y ante filtraciones, es difícil de repararla.

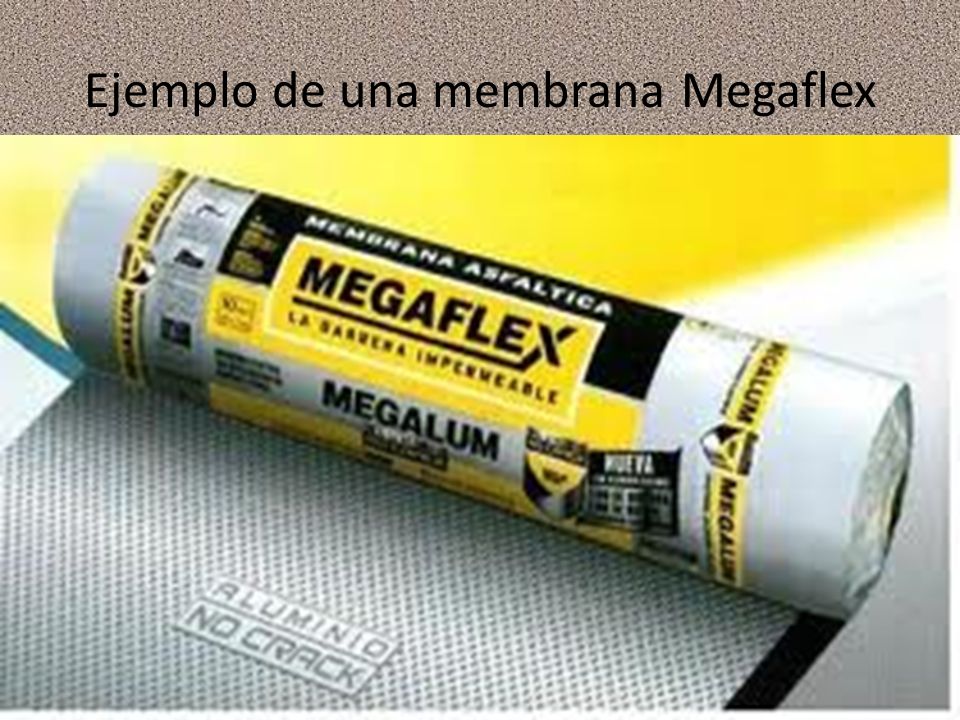

6 Ejemplo de una membrana Megaflex

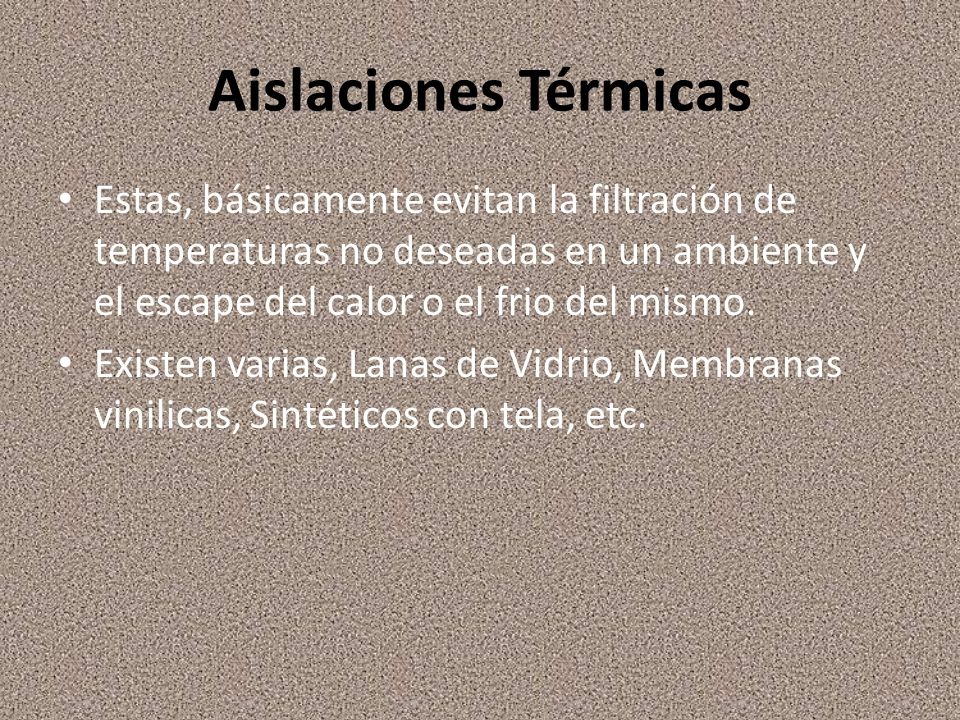

7 Aislaciones Térmicas Estas, básicamente evitan la filtración de temperaturas no deseadas en un ambiente y el escape del calor o el frio del mismo. Existen varias, Lanas de Vidrio, Membranas vinilicas, Sintéticos con tela, etc.

8

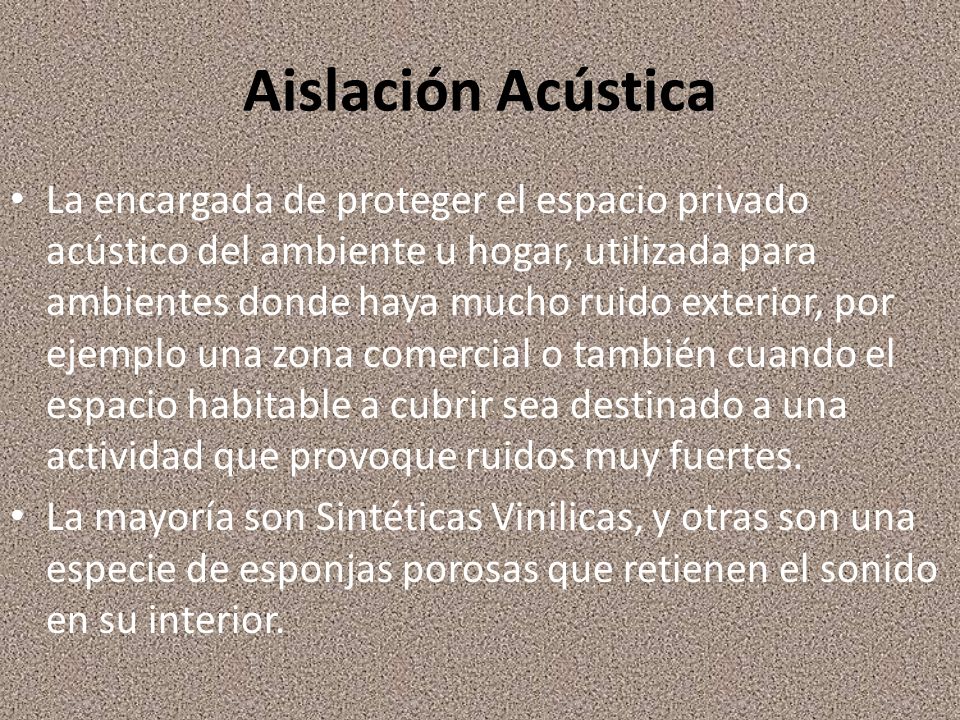

9 Aislación Acústica La encargada de proteger el espacio privado acústico del ambiente u hogar, utilizada para ambientes donde haya mucho ruido exterior, por ejemplo una zona comercial o también cuando el espacio habitable a cubrir sea destinado a una actividad que provoque ruidos muy fuertes. La mayoría son Sintéticas Vinilicas, y otras son una especie de esponjas porosas que retienen el sonido en su interior.

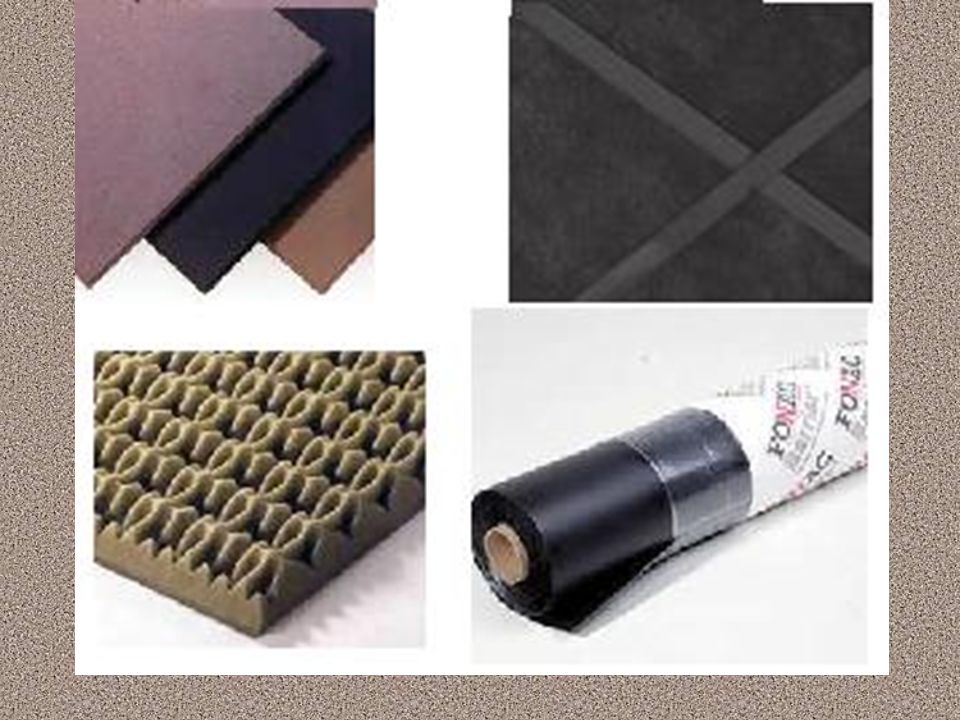

10

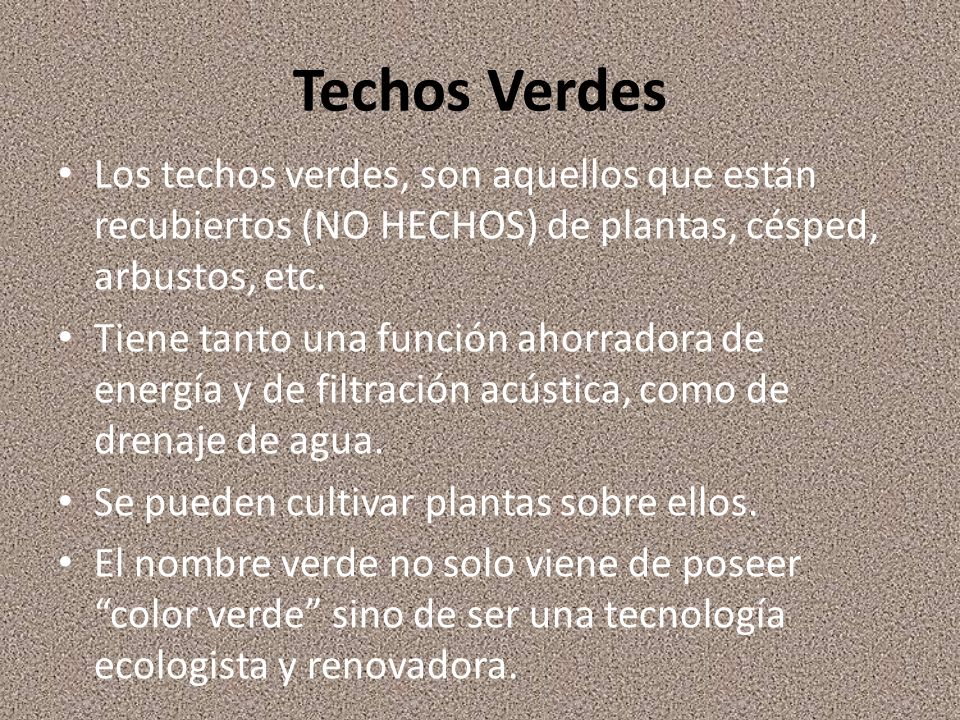

11 Techos Verdes Los techos verdes, son aquellos que están recubiertos (NO HECHOS) de plantas, césped, arbustos, etc. Tiene tanto una función ahorradora de energía y de filtración acústica, como de drenaje de agua. Se pueden cultivar plantas sobre ellos. El nombre verde no solo viene de poseer color verde sino de ser una tecnología ecologista y renovadora.

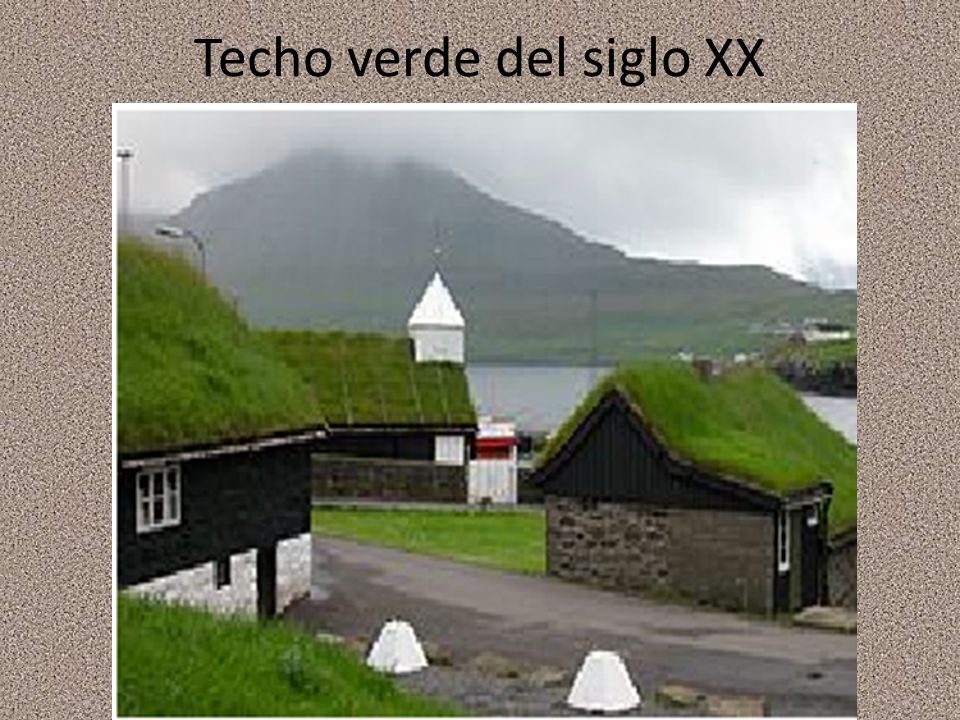

12 Techo verde del siglo XX

13 Galería de Imagenes

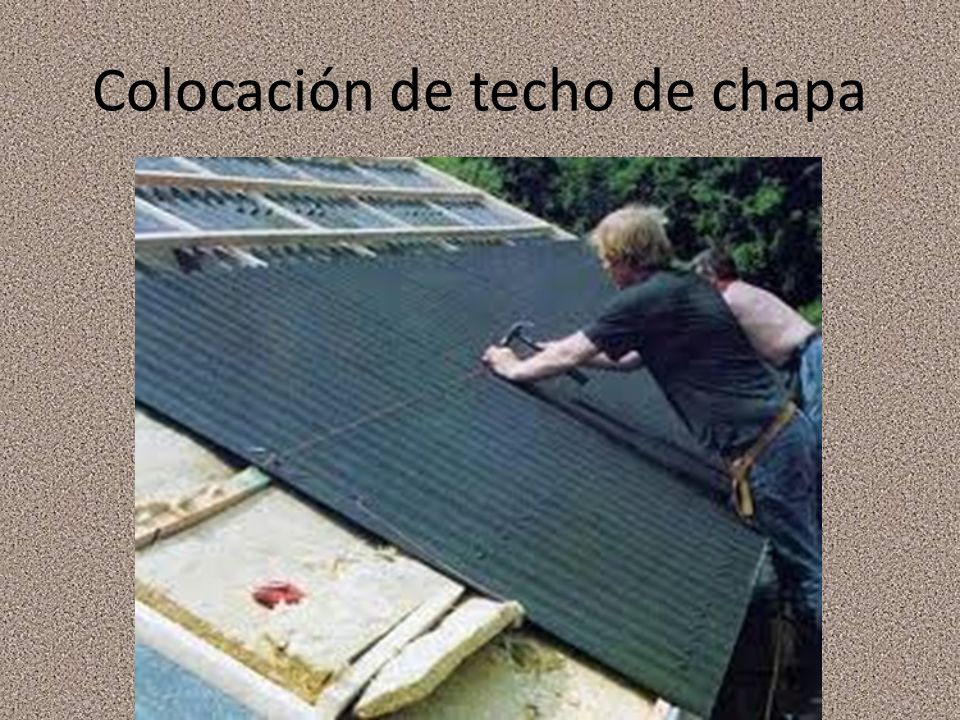

14 Colocación de techo de chapa

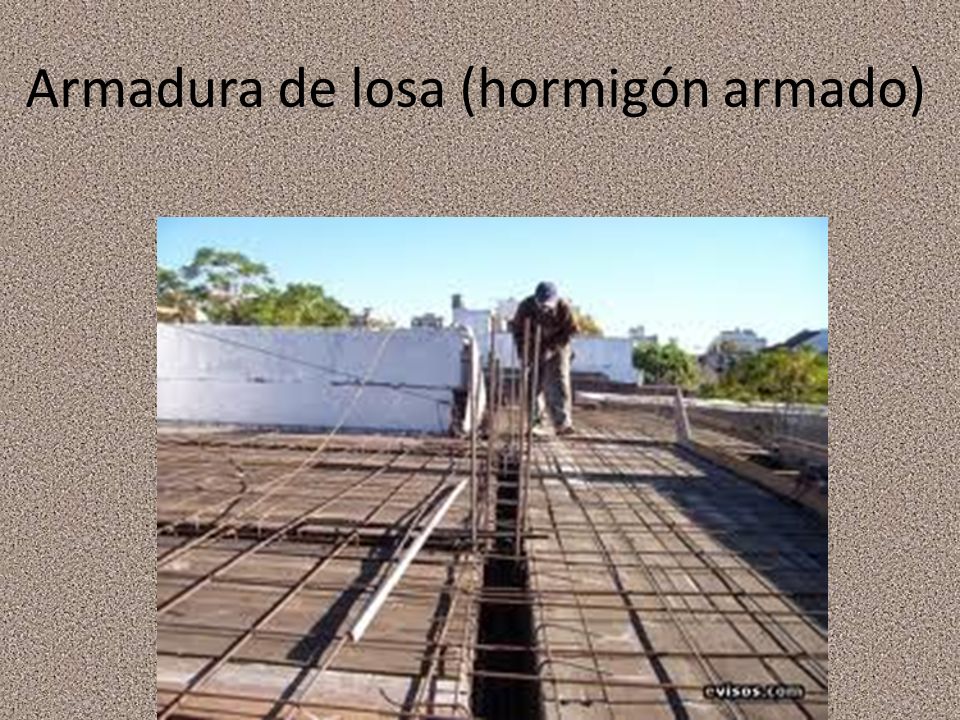

15 Armadura de losa (hormigón armado)

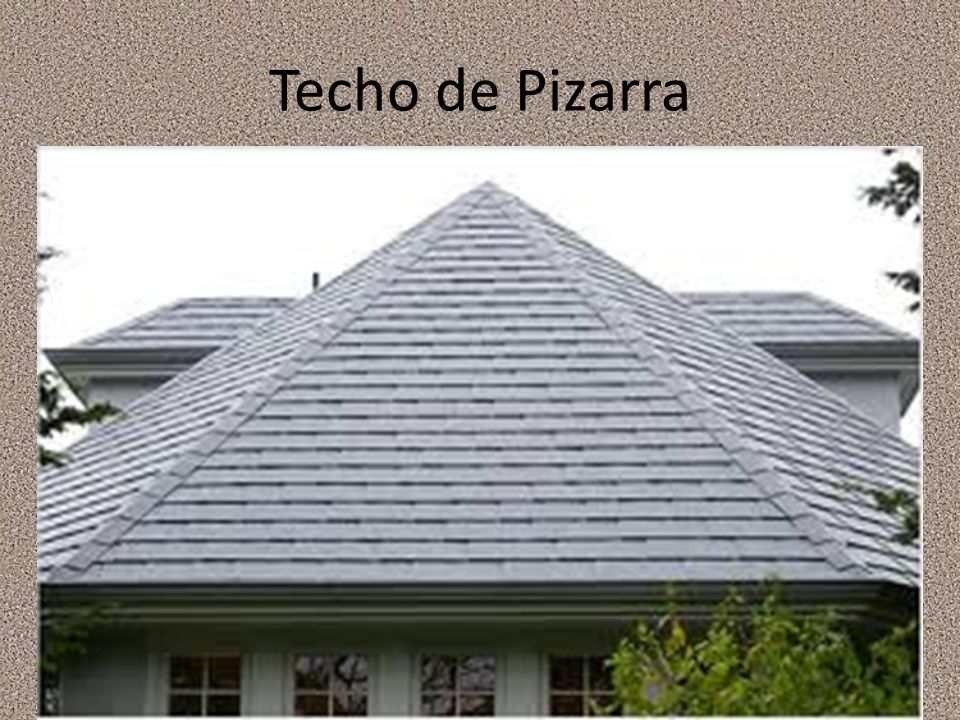

16 Techo de Pizarra

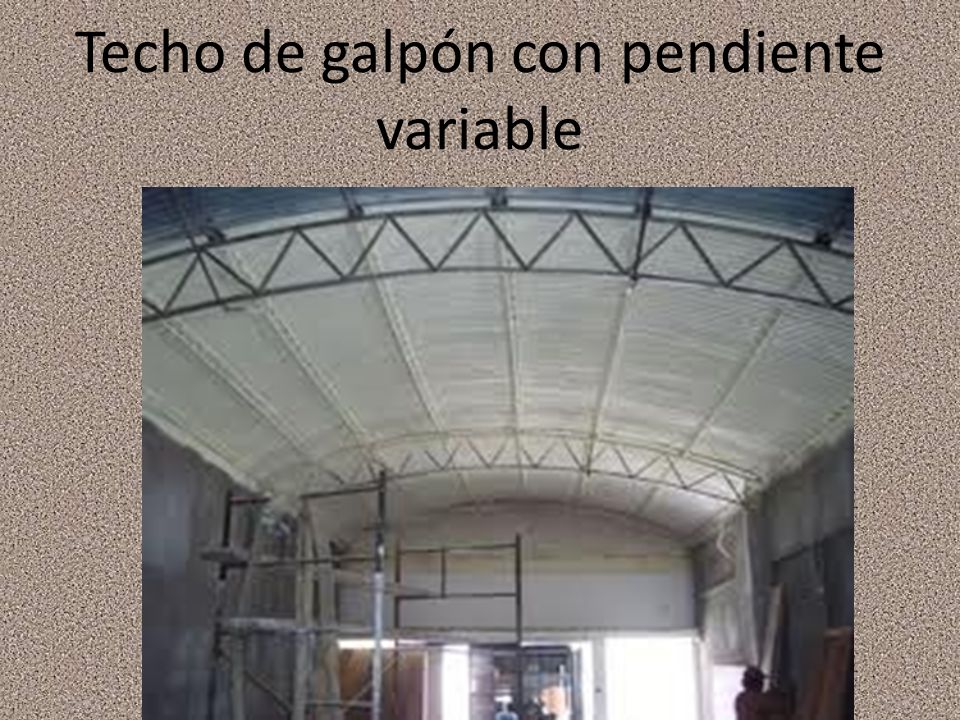

17 Techo de galpón con pendiente variable

18 Techo de teja con estructura de madera

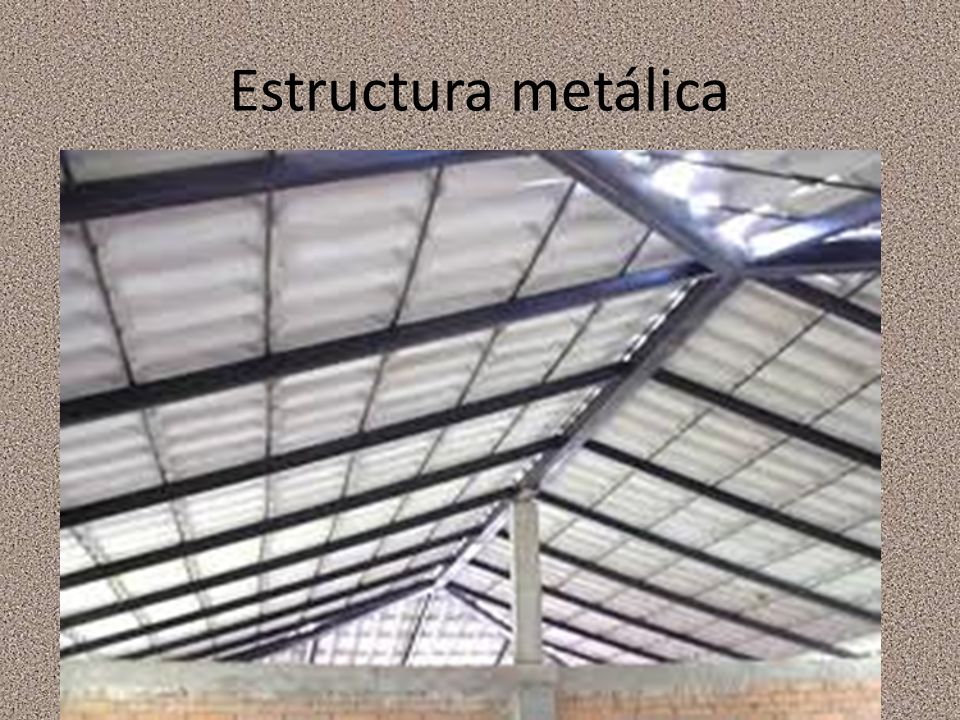

19 Estructura metálica

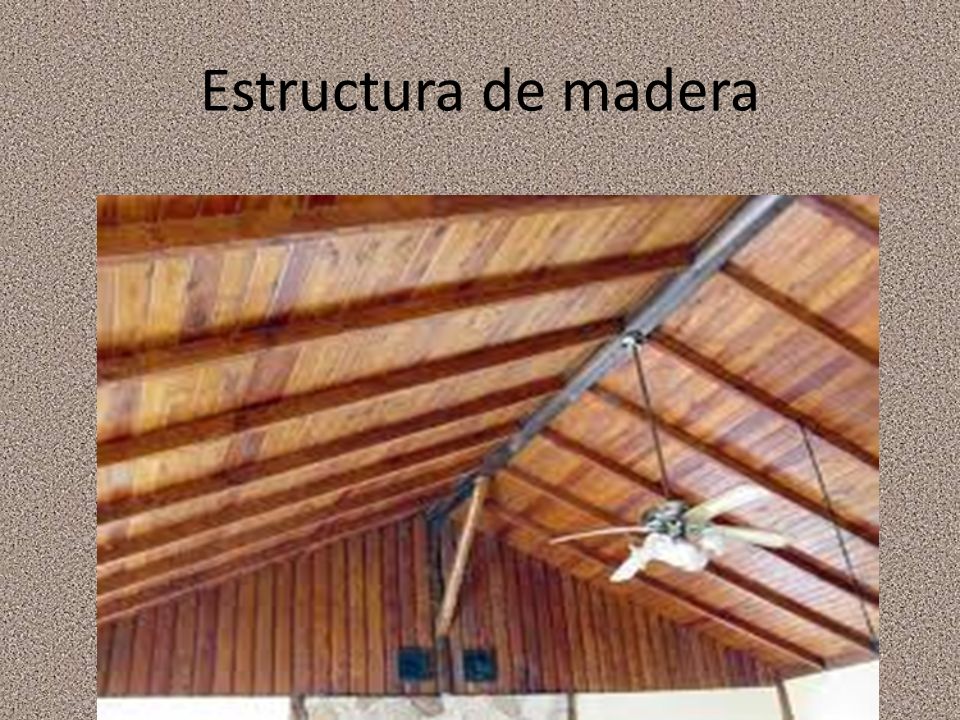

20 Estructura de madera
