1 Sistema CPAP MACS Recorrido autoguiado

2 Objetivos del programa
Este programa es un recorrido autoguiado del Sistema CPAP MACS. Al finalizar este recorrido usted podrá: describir las principales características de funcionamiento del MACS identificar los controles y conexiones describir el circuito de respiración del paciente configurar el MACS para el funcionamiento con el paciente definir varios entornos clínicos para la aplicación CPAP limpiar y mantener el MACS

3 Funciones y controles – Panel posterior
Entrada de gas impulsor Conexiones para gas fuente oxígeno a 55 psi (3.8 bar) Siempre use una fuente de gas de alto flujo (toma de presión) que pueda proporcionar una presión de psi a un mínimo de 40 L/min.

4 Funciones y controles – Panel posterior
Arrastre del aire El aire del ambiente es arrastrado para la mezcla interna con el gas La caja externa contiene filtro de aire El cambio del filtro de aire es parte del mantenimiento preventivo

5 Funciones y controles – Panel frontal
Control de CPAP Ajusta el CPAP de 0 a 20 cm de H2O Sensibilidad automática El flujo se ajusta automáticamente para satisfacer la necesidad del paciente hasta 140 L/min. La concentración de oxígeno se mantiene al control de Porcentaje de oxígeno configurado

6 Funciones y controles – Panel frontal
Control de Porcentaje de oxígeno Opción de oxígeno administrado 65% 100% Fija la concentración de oxígeno para la respiración espontánea

7 Funciones y controles – Panel frontal
Manómetro Muestra la presión en el circuito del paciente en la salida del MACS Compara con el valor de control para asegurar un funcionamiento adecuado Proporciona una indicación del esfuerzo del paciente

8 Funciones y controles – Panel frontal
Conexión del circuito 1 Conexión para la manguera de diámetro interior grande del circuito del paciente

9 Funciones y controles – Panel frontal
Conexión del circuito 2 Conexión de la manguera pequeña del circuito del paciente Se conecta a la válvula espiratoria en el circuito del paciente

10 Circuito de respiración del paciente
El circuito del paciente es un sistema de una sola rama Ambas mangueras se ajustan a la parte frontal del MACS El extremo del paciente se conecta para la intervención clínica Directamente a un tubo endotraqueal (invasivo) Mascarilla (no invasivo)

11 Circuito de respiración del paciente
Use únicamente circuitos del paciente de Airon Corporation La calibración del control CPAP se basa en el circuito del paciente Airon Usar circuitos de otros fabricantes puede causar errores en la entrega de presión alta resistencia al flujo espiratorio interferencia con la sensibilidad CPAP aumento del uso de oxígeno

12 Circuito de respiración del paciente
Accesorios para optimizar la atención del paciente Nebulizador de medicamentos en línea Se coloca entre la mascarilla y el circuito del paciente El nebulizador puede retirarse para colocar el medicamento mientras se mantiene la presión Control de CO2 Para la toma de muestras en línea coloque la T entre la mascarilla y el circuito O use las pinzas nasales debajo de la mascarilla Se puede agregar un filtro espiratorio contra bacterias/virus usando el codo del puerto espiratorio de 90°

13 Objetivos del programa
Recorrido autoguiado del Sistema CPAP MACS, objetivos completados hasta el momento: describir las principales características de funcionamiento del MACS identificar los controles y conexiones describir el circuito de respiración del paciente Con una comprensión de las posibilidades de MACS, observemos la aplicación al paciente.

14 Aplicación al paciente
Instalación inicial Ajuste el circuito del paciente Airon al MACS Conecte una manguera de oxígeno de alta presión a la parte posterior del MACS Ajuste el otro extremo de la manguera de alta presión a la fuente de oxígeno

15 Aplicación al paciente
Ajuste del control de porcentaje de oxígeno Configure el control de Porcentaje de oxígeno al nivel de oxígeno deseado Todas las respiraciones reciben un nivel de oxígeno configurado + 10% El tiempo del tanque de oxígeno casi se duplica con la configuración al 65% Precaución – con volúmenes tidales rápidos y grandes al 100% del oxígeno, el porcentaje real proporcionado puede ser menor al 100%

16 Aplicación al paciente
Inicio de CPAP Encienda la fuente de oxígeno Conecte al paciente el circuito de respiración del paciente utilizando ya sea una mascarilla o un tubo endotraqueal Ajuste el control de CPAP al nivel deseado Si el paciente no está conectado al circuito, o si hay una fuga importante, se producirá un alto flujo de gas

17 Aplicación al paciente
Control del paciente Evalúe de acuerdo a su protocolo Frecuencia respiratoria del paciente comodidad oxigenación CO2

18 Veamos varios entornos clínicos para la aplicación del CPAP
Problemas clínicos Veamos varios entornos clínicos para la aplicación del CPAP Uso del CPAP Apoyo pediátrico Nebulización de medicamentos Control de CO2 Funcionamiento en altitud

19 Problemas clínicos Uso del CPAP
Se usa en pacientes con respiración espontánea que presentan insuficiencia respiratoria incluyendo Insuficiencia cardíaca congestiva (CHF) EPOC y asma Casi ahogamiento Intoxicación por CO Fije el nivel de CPAP según sea necesario Se puede usar con mascarilla o tubo ET

20 Problemas clínicos Apoyo pediátrico
MACS es seguro para pacientes pediátricos - adultos Use en los valores más bajos posibles Controle atentamente la sincronía del paciente

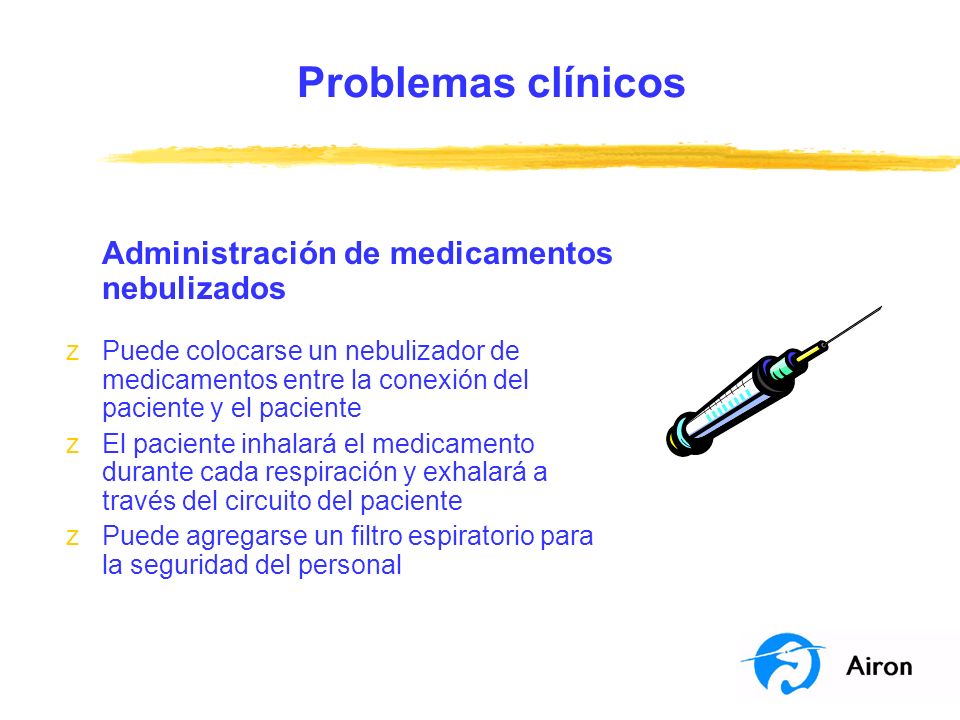

21 Problemas clínicos Administración de medicamentos nebulizados
Puede colocarse un nebulizador de medicamentos entre la conexión del paciente y el paciente El paciente inhalará el medicamento durante cada respiración y exhalará a través del circuito del paciente Puede agregarse un filtro espiratorio para la seguridad del personal

22 Problemas clínicos Control de CO2
Puede usarse cualquier tipo de analizador de CO2 Con los analizadores de estilo en línea coloque el sensor en T entre la conexión del circuito del paciente y el paciente Con analizadores de aire del ambiente coloque el tubo para la recolección de muestras de la pinza nasal debajo de la mascarilla

23 Problemas clínicos Funcionamiento en altitud
MACS se puede usar para transporte aéreo en cabinas no presurizadas hasta los pies (5000 m) La configuración de presión no cambiará a medida que cambia la altura

24 Seguridad del paciente
Características de seguridad del paciente Liberación de presión de seguridad interna – limita la presión del circuito a 40 cm de H2O Sistema anti asfixia – en caso de falla del dispositivo, una válvula interna permitirá que el aire del ambiente ingrese al circuito del paciente

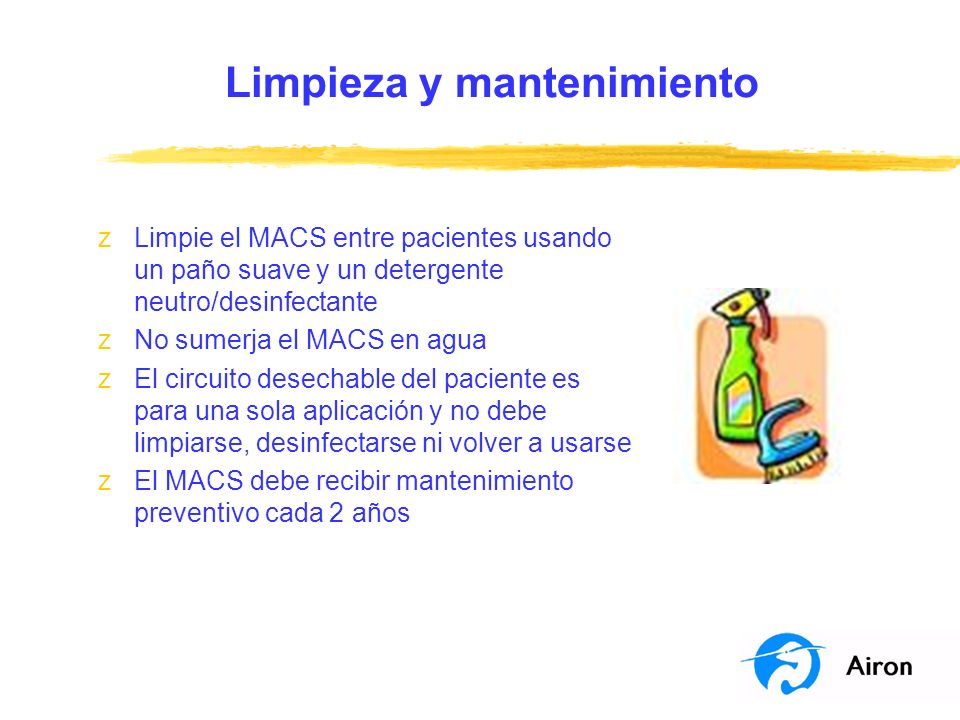

25 Limpieza y mantenimiento
Limpie el MACS entre pacientes usando un paño suave y un detergente neutro/desinfectante No sumerja el MACS en agua El circuito desechable del paciente es para una sola aplicación y no debe limpiarse, desinfectarse ni volver a usarse El MACS debe recibir mantenimiento preventivo cada 2 años

26 Objetivos del programa
Recorrido autoguiado del sistema CPAP MACS completado; ahora usted podrá: describir las principales características de funcionamiento del MACS identificar los controles y conexiones describir el circuito de respiración del paciente configurar el MACS para el funcionamiento con el paciente definir varios entornos clínicos para la aplicación CPAP limpiar y mantener el MACS Siguiente paso – considere leer el Estudio de caso de MACS y completar la evaluación de competencia

27 Información de contacto
Gracias por su interés en el Sistema CPAP MACS Para obtener más información visite o llame a Airon Corporation al: (gratis para América del Norte)
