1 UNIVERSIDAD NACIONAL DE INGENIERÍA UNIVERSIDAD NACIONAL DE INGENIERÍA Mecánica de Fluidos II Unidad: Pérdida de carga en tuberías Docente: Ing. Alba Díaz Corrales Estelí, 26 de agosto del UNI-NORTE Sede Regional - Estelí

2 Tuberías 2 Las tuberías son elementos de diferentes materiales que cumplen la función de permitir el transporte del agua u otros fluidos en forma eficiente. Las tuberías son elementos de diferentes materiales que cumplen la función de permitir el transporte del agua u otros fluidos en forma eficiente. Cuando el líquido transportado es petróleo, se utiliza la denominación específica de oleoducto. Cuando el líquido transportado es petróleo, se utiliza la denominación específica de oleoducto.

3 Tuberías Todos los trabajos que se realiza en los pozos se utilizan de una u otra forma tuberías y/o mangueras para conectar bombas entre sí, bombas con otros equipos, piletas, conexiones con la boca del pozo, etc. y todas ellas requieren de diferentes conexiones y adaptadores. 3

4 Conexiones Conexiones Las conexiones son para unir tanques y bombas, o bombas entre sí, o bombas con la boca del pozo. Las conexiones se hacen por medio de tuberías y mangueras. Cada una de estas tuberías y mangueras tienen determinadas características de fabricación con mayor o menor resistencia para ser aplicadas a diferentes condiciones de presión y caudal. 4

5 Conexiones Las uniones y tuberías se clasifican para alta y baja presión. Se las llama de alta presión a aquellas que van a ser utilizadas con presiones desde 4,000 psi a 20,000 psi. Se las denomina de baja presión a aquellas que serán utilizadas con presiones menores de 500 psi. 5

6 Conexiones Conexiones Las uniones de alta y baja presión a veces son similares pero no son iguales. Las uniones de alta presión tienen características diferentes si se comparan con las uniones de baja presión. 6

7 Conexiones Toda conexión se caracteriza por tener una rosca en el extremo y una parte central de caño de longitud variable. La rosca que tiene los filetes por el parte externa del caño, se le llama pin (Macho) La rosca que tiene los filetes por la parte interna del caño se le llama box (Hembra) CONCEPTO NO APLICABLE EN UNIONES 7

8 Estilo de Tuberías E.U.E - Son nipples o tubos donde los espesores de la pared en las extremidades son mayores que en el centro. El término EUE significa ¨EXTERNAL UPSET END.

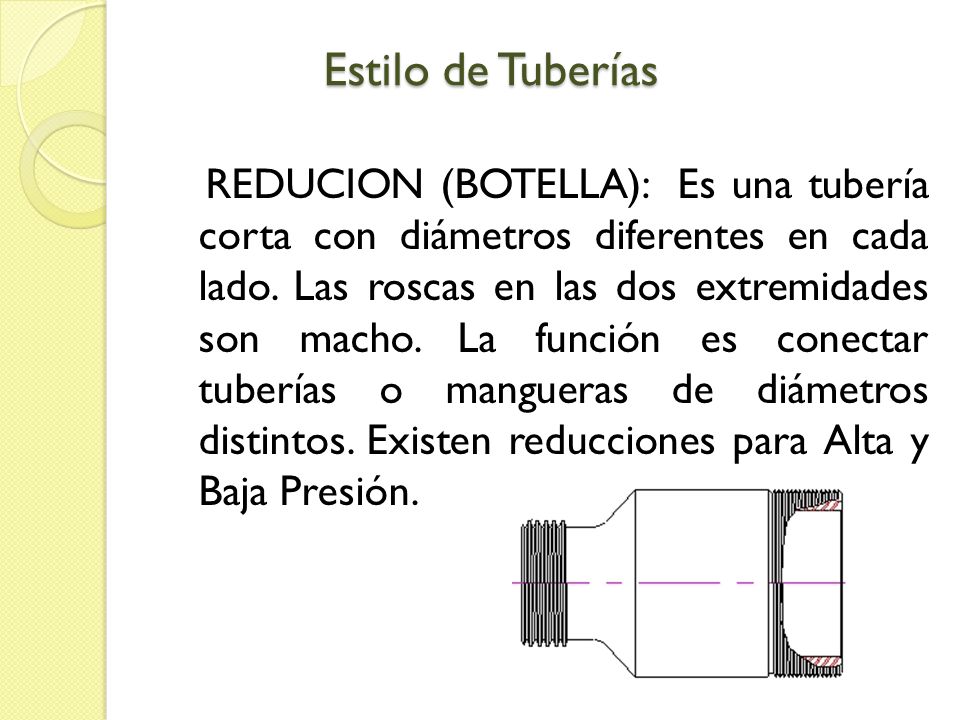

9 Estilo de Tuberías REDUCION (BOTELLA): Es una tubería corta con diámetros diferentes en cada lado. Las roscas en las dos extremidades son macho. La función es conectar tuberías o mangueras de diámetros distintos. Existen reducciones para Alta y Baja Presión.

10 Otras conexiones Y para dirigir o recibir el flujo de fluidos en diferentes direcciones.

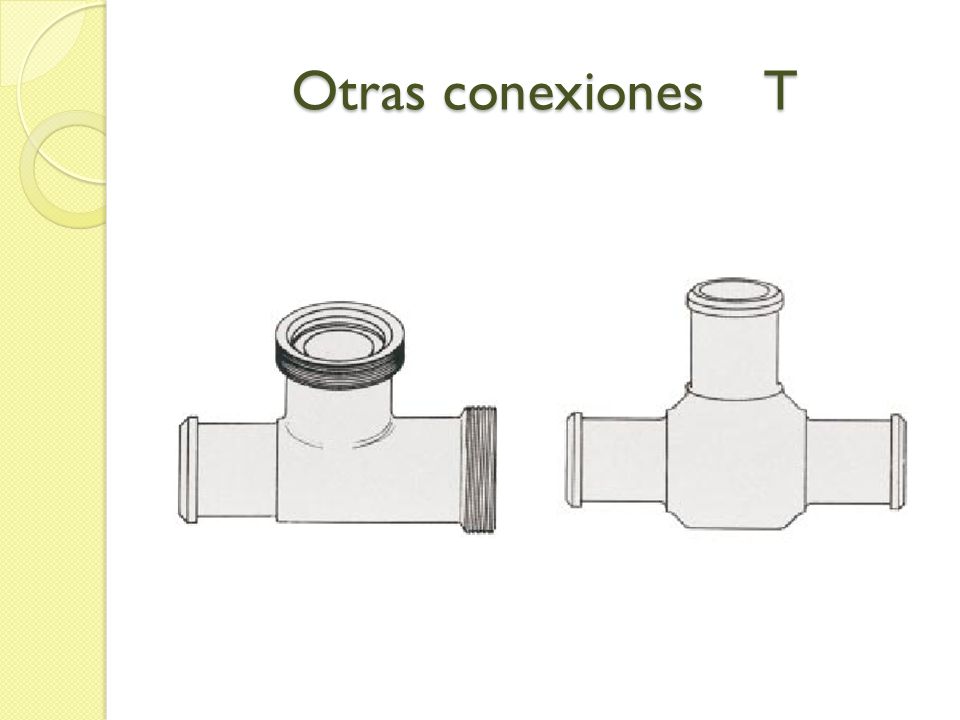

11 Otras conexiones T

12 Pérdidas por fricción Un fluido en movimiento ofrece una resistencia de fricción al flujo. Debido al roce, parte de la energía del sistema se convierte en energía térmica (calor), que se disipa a través de las paredes del conducto en el que el fluido se desplaza. Existen dispositivos mecánicos que pueden entregar energía al fluido (ej: bombas). También es posible que el fluido entregue energía a un dispositivo mecánico externo (ej: turbina)

13 Pérdidas por fricción Pérdidas por fricción La magnitud de la pérdida de energía (pérdidas mayores) al interior de un conducto depende de: Las propiedades del fluido La velocidad de flujo Tamaño del conducto La rugosidad de la pared del conducto La longitud del conducto

14 Pérdidas por fricción Dispositivos externos, tales como válvulas y conectores, al controlar o modificar la dirección y/o la rapidez de flujo, también hacen que la energía se disipe en forma de calor. En general, las pérdidas debidas a la presencia de válvulas y conectores son pequeñas si se comparan con aquellas producidas en la tubería misma. Por esta razón se les llama pérdidas menores.

15 Nomenclatura de las pérdidas y adiciones de energía Se adoptará la siguiente nomenclatura: h A = Energía entregada al fluido mediante un dispositivo mecánico externo (ej: bomba) h R = Energía retirada desde el fluido mediante un dispositivo mecánico externo (ej: turbina, motor de fluido) h L = Energía perdida por el sistema debido a la fricción en la tubería y en las válvulas y conectores (suma de las pérdidas mayores y menores)

16 ECUACIÓN GENERAL DE ENERGÍA hAhA hLhL hRhR hLhL Bomba Válvula Turbina Codo

17 Pérdidas de energía debidas a la fricción El término h L, que corresponde a la energía perdida por el sistema debida a la fricción en el fluido en movimiento, se expresa a través de la Ecuación de Darcy:

18 PÉRDIDAS DE ENERGÍA h L Las pérdidas totales de energía h L es dada por Las pérdidas de energía por accesorios = se dan por cambios de dirección y velocidad del fluido en válvulas te, codos, aberturas graduales y súbitas entre otros Las pérdidas por fricción = se dan por el contacto del fluido con las paredes de las tuberías y conductos que por lo general son rugosos

19 Número de Reynolds, flujo laminar y flujo turbulento Cuando un fluido fluye en capas de manera uniforme y regular, se está en presencia de un flujo laminar; por el contrario, cuando se aumenta la velocidad de flujo se alcanza un punto en que el flujo ya no es ni uniforme ni regular, por lo que se está ante un flujo turbulento.

20 R é gimen de flujo a trav é s de tuber í as Laminar Transición Turbulento Experimento de Osborne Reynolds: Experimento de Osborne Reynolds: Tres regímenes de flujo Laminar, transición y turbulento

21 El Número de Reynolds Osborne Reynolds demostró experimentalmente que el carácter del flujo en un conducto depende de: la densidad del fluido, la viscosidad del fluido, del diámetro del conducto y de la velocidad media del fluido. Reynolds predijo si un flujo es laminar o turbulento a través de un número adimensional, el Número de Reynolds (N R ) N R 2000 Laminar N R 4000 Turbulento N R 2000 Laminar N R 4000 Turbulento

22 Pérdidas por fricción en flujo Laminar La energía perdida por fricción en un fluido en régimen laminar se calcula a través de la ecuación de Hagen-Poiseuille: La ecuación de Hagen-Poiseuille es válida para régimen laminar (N R < 2300), y como la ecuación de Darcy es válida para todo régimen de flujo, se cumple que: Por lo que se deduce que:

23 Pérdidas por fricción en flujo Turbulento En régimen de flujo turbulento no se puede calcular el factor de fricción (f) como se hizo con el flujo laminar, razón por la cual se debe determinar experimentalmente. El factor de fricción depende también de la rugosidad (ε) de las paredes del conducto:

24 Ecuaciones del factor de fricción a) Si el flujo es laminar (N R <2000) el factor de fricción (f) puede calcularse como: b) Para números de Reynolds entre 2000 y 4000 el flujo se encuentra en la región crítica, por lo que no se puede predecir el valor de f. c) En la zona de completa turbulencia el valor de f no depende del número de Reynolds (sólo depende de la rugosidad relativa (ε/D). Se calcula a través de la fórmula:

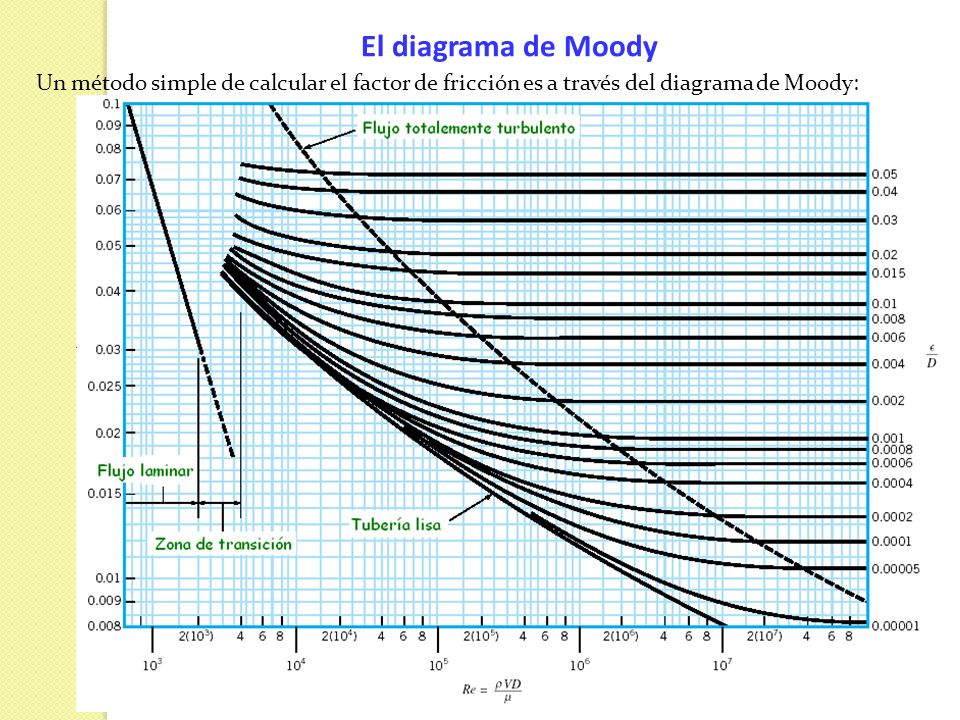

25 El diagrama de Moody Un método simple de calcular el factor de fricción es a través del diagrama de Moody:

26 Ecuaciones del factor de fricción d) La frontera de la zona de completa turbulencia es una línea punteada que va desde la parte superior izquierda a la parte inferior derecha del Diagrama de Moody, cuya ecuación es: e) La zona de transición se encuentra entre la zona de completa turbulencia y la línea que se identifica como conductos lisos. El factor de fricción para conductos lisos se calcula a partir de:

27 Ecuaciones del factor de fricción f) En la zona de transición, el factor de fricción depende del número de Reynolds y de la rugosidad relativa. Colebrook encontró la siguiente fórmula empírica: g) El cálculo directo del factor de fricción se puede realizar a través de la ecuación explícita para el factor de fricción, desarrollada por P. Swamee y A. Jain (1976): Esta ecuación se aplica si: 1000 < ε/D < 10 6 y < N R < 110 8

28 Pérdidas Menores Un método común para determinar las pérdidas de carga a través de un accesorio o fitting, es por medio del coeficiente de pérdida K L (conocido también como coeficiente de resistencia) Las pérdidas menores también se pueden expresar en términos de la longitud equivalente L e :

29 Pérdidas de energía debido a la fricción hf Es dada por la ecuación de Darcy (utilizada para flujo laminar y turbulento) Donde: L = longitud de la tubería D = Diámetro nominal del conducto V = Velocidad de flujo f = coeficiente de fricción ( adimensional )

30 Como obtener el coeficiente de fricción f Para calcular el coeficiente de fricción f se usa el diagrama de Moody, Para flujo laminar y tuberías sin rugosidad f= 64/ Re Para flujo turbulento usar mejor la ecuación de P.K. SWANCE y A.K. JAIN.

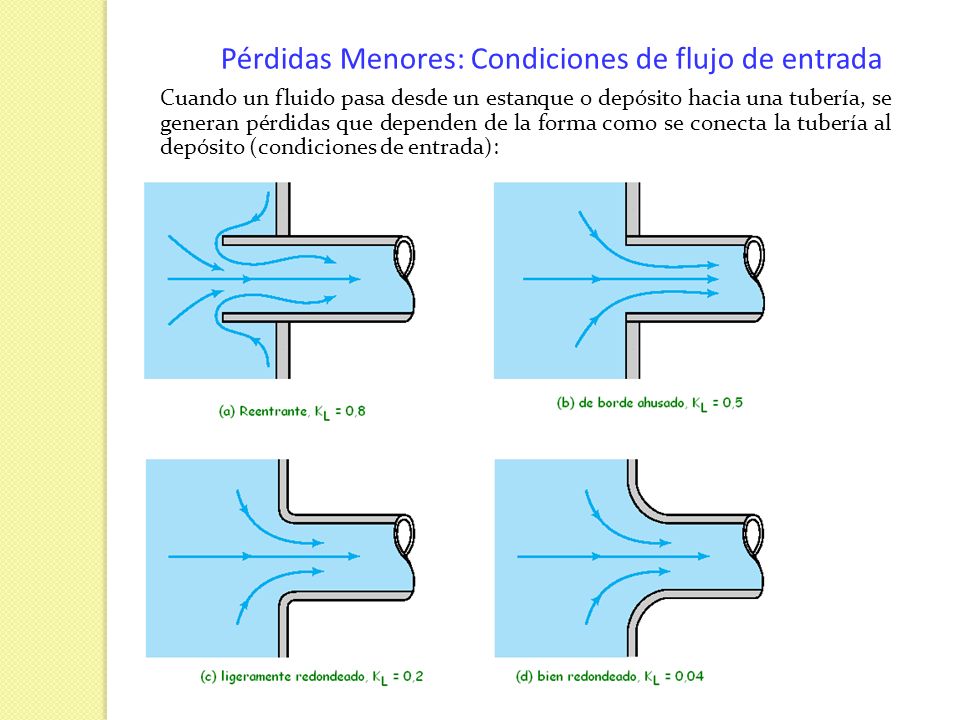

31 Pérdidas Menores: Condiciones de flujo de entrada Cuando un fluido pasa desde un estanque o depósito hacia una tubería, se generan pérdidas que dependen de la forma como se conecta la tubería al depósito (condiciones de entrada):

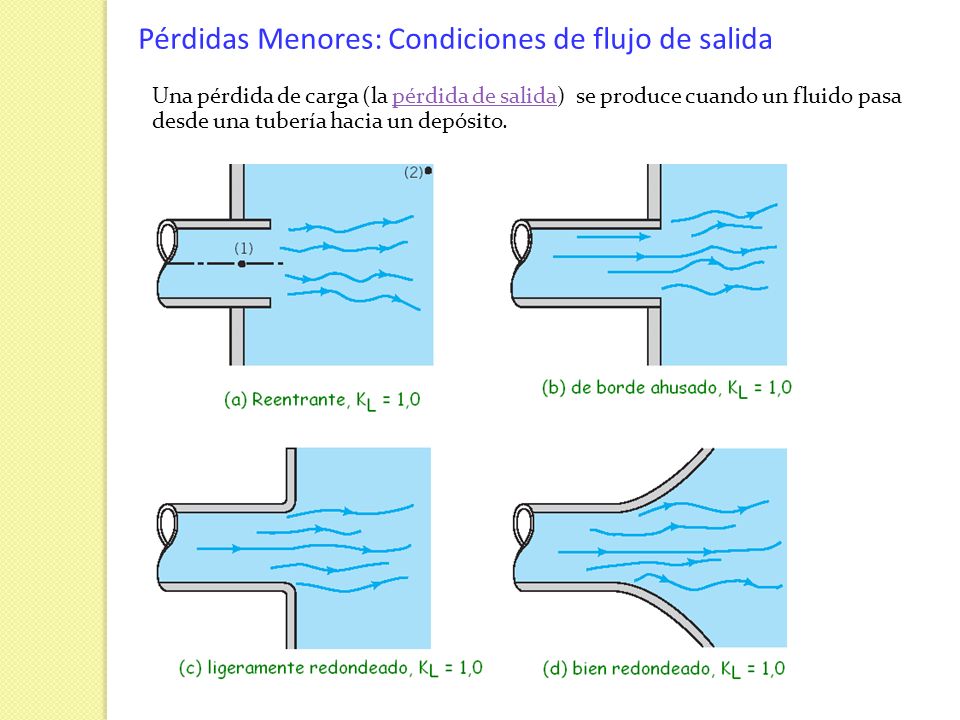

32 Pérdidas Menores: Condiciones de flujo de salida Una pérdida de carga (la pérdida de salida) se produce cuando un fluido pasa desde una tubería hacia un depósito.pérdida de salida

33 Pérdidas Menores: Contracción repentina o súbita La pérdidas por fricción en una contracción repentina están dadas por:

34 Pérdidas Menores: Expansión repentina o súbita La pérdidas por fricción en una expansión repentina están dadas por:

35 Pérdidas Menores: Válvulas Las válvulas controlan el caudal por medio por medio de un mecanismo para ajustar el coeficiente de pérdida global del sistema al valor deseado. Al abrir la válvula se reduce K L, produciendo el caudal deseado.

36

37 37 Ejercicios Determine si el flujo es laminar o turbulento si fluye glicerina a 25 0 C en una tubería cuyo diámetro interior es de 150 mm. La velocidad promedio del flujo es de 3.6 m/s. Datos adicionales: Densidad 1258 kg/m 3 y viscosidad 9.60 x Pa.s

38 38 Problemas Determine si el flujo es laminar o turbulento, si circula agua a 70 0 C en un tubo de cobre de m, con viscosidad cinemática de 4.11 x10 -7

39 39 Problemas Determine la pérdida de energía si fluye glicerina a 25 0 C por un tubo de 150 mm de diámetro y 0 C 30 m de longitud, a una velocidad promedio de 4 m/s.

40 40 Problemas En una tubería de 4 cm de diámetro interior fluyen 1000 kg de leche, cuya densidad es de 1032 Kg/m 3 y la viscosidad 2 centipoise. Determine la velocidad de la leche? ¿Cuál es el régimen de flujo. Justifique? Datos adicionales 1 poise = 100 centipoise = 1 g/(cm·s) = 0.1 Pa·s. ; 1lt = 2 lb, 1Kg=2.2 lb, 1m3=1000 ltcm 1 centipoise = 1 mPa·s.
