AirElite 4H EQUIPO DE RESPIRACIÓN DE CIRCUITO CERRADO

Presentación del tema: "AirElite 4H EQUIPO DE RESPIRACIÓN DE CIRCUITO CERRADO"— Transcripción de la presentación:

1 AirElite 4H EQUIPO DE RESPIRACIÓN DE CIRCUITO CERRADO

2 El único equipo de respiración de circuito cerrado
AirElite 4H El único equipo de respiración de circuito cerrado 4 horas de servicio Elección de cánister de KO2 (2 ó 4 horas) Regeneración de aire con KO2 Alta tecnología e innovación

3 AirElite 4H - Diseño 2 cánister de KO2 Partida automática y sistema de
libre enfriamiento Bolsas de inhalación y exhalación Válvula de alivio Jack de carga de batería IC-Monitor de control de aire

4 AirElite 4H - Diseño Mangueras de aire con conexión a la mascara y de partida automática Sensor de consumo Recorrido del flujo de aire y enfriamiento por convección Distribuidor de aire Filtro de partícula Alta tecnología e innovación

5 AirElite 4H - Circuito Exhalación Inhalación
El aire de la exhalación es enriquecido con oxígeno El CO2 y H2O son absorbidos

6 AirElite 4H – Principio del KO2
Funcionamiento y reacción El KO2 es muy reactivo y extremadamente estable, reacciona con la humedad y CO2 del aire exhalado, liberando O2 y calor KO2 oxida toda sustancia extraña (Virus, bacterias) La respiración es fresca y seca

7 AirElite 4H – Principio del KO2
Funcionamiento y reacción El aumento de la exhalación = mas CO2 + mas H2O aumentando la generación de oxigeno o vice y versa menor consumo reduce la generación de O2

8 AirElite 4H – Tiempo de servicio flexible
El tiempo de servicio depende de la respiración Alto performance (trabajo pesado) incrementa la generación de oxigeno Bajo performance extiende el tiempo de servicio Cambios repentinos son compensados por los excedentes de oxigeno

9 AirElite 4H – Tiempo de servicio flexible
7200 litros de aire respirado por 4 horas a un consumo de 30 litros/minuto

10 AirElite 4H – Costos de servicio
Ventajas Generación de O2 y Co2 absorción son propiedad exclusiva del KO2 AirElite 4h no necesita: Cilindro de oxigeno Bomba de oxigeno Congeladores para la producción de hielo

11 AirElite 4H – Ventajas del KO2
Una intoxicación por CO2 es Imposible Optimo excedente de O2 (circuito cerrado CO2-Enriquecimiento O2) No existe una reserva de O2 comprimido, el cual pueda causar una intoxicación de CO2 cuando el cartucho se agota prematuramente. Respiración totalmente controlada Sin válvulas y presión reducen la necesidad de mantenimiento De simple construcción, con un funcionamiento muy seguro Esta rápidamente listo para su uso Casi libre de mantenimiento

12 AirElite 4H – Cánisters de KO2
Co2 absorción Absorción de agua Generación de O2 Transformación química del KO2 Generación de calor es controlada por los intercambiadores de calor, lo que lo hace libre de mantención del sistema enfriamiento por hielo

13 AirElite 4H – Dimensiones y Peso
15 Kg

14 AirElite 4H – Entrenamiento
TR- Kit Permite una rápida conversión del AirElite a equipo de entrenamiento El entrenamiento depende del aire del ambiente Los filtros de partículas permiten el enterramiento en sectores de densa neblina

15 AirElite 4H – IC-Air IC-Air
Permite el manejo y control del AirElite 4h Alarmas de defectos Niveles de consumo Señales y alarmas audibles y visibles Alarmas de inmovilidad (alarma hombre caído) Ofrece alarma manual

16 Alarma automática de inmovilidad de 95 dB
AirElite 4H – IC-Air Botón de prueba y pantalla iluminada LED rojos y verdes Alarma manual de inmovilidad Reseteo y calibración Alarma automática de inmovilidad de 95 dB

17 AirElite 4H – IC-Air Pantalla en uso Indicador de capacidad: 0% a 100%
Símbolo de cilindros: 8 segmentos 50% capacidad residual: sonidos cortos 15 segundos 20% capacidad residual: LED rojo/verde, intervalos de sonidos y símbolos de escape 5% capacidad residual: LED rojo, sonido continuo, símbolo de escape O% capacidad residual: LED rojo, sonido continuo, símbolo de escape, AirElite continua operando

18 AirElite 4H – Máscara 3S-R AirElite Advantage AirElite

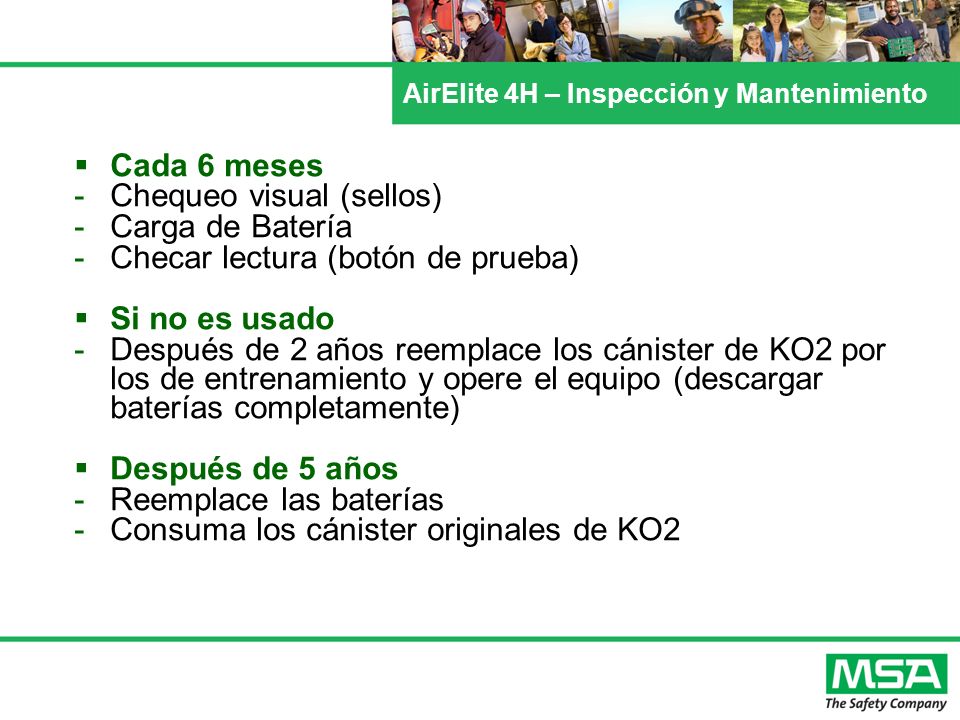

19 AirElite 4H – Inspección y Mantenimiento
Cada 6 meses Chequeo visual (sellos) Carga de Batería Checar lectura (botón de prueba) Si no es usado Después de 2 años reemplace los cánister de KO2 por los de entrenamiento y opere el equipo (descargar baterías completamente) Después de 5 años Reemplace las baterías Consuma los cánister originales de KO2

20 AirElite 4H – Limpieza y Desinfección
Máscara Tubos de respiración Bolsa de respiración y válvula de control Distribuidor de aire Soplador, solo con spray de desinfección

21 AirElite 4H – Otras características

22 AirElite 4H – Otras características
Excelente comodidad respiratoria Baja resistencia Baja temperatura del aire Aire respirable seco Diseño compacto Libre de mantenimiento y enfriamiento por hielo No requiere logística externa (cilindros, bombas y hielo) Bajo costo de entrenamiento
