Cinemática Directa del Robot UCR – ECCI CI-2657 Robótica Prof. M.Sc. Kryscia Daviana Ramírez Benavides.

Presentaciones similares


Presentación del tema: "Cinemática Directa del Robot UCR – ECCI CI-2657 Robótica Prof. M.Sc. Kryscia Daviana Ramírez Benavides."— Transcripción de la presentación:

1 Cinemática Directa del Robot UCR – ECCI CI-2657 Robótica Prof. M.Sc. Kryscia Daviana Ramírez Benavides

2 UCR-ECCI CI-2657 Robótica Cinemática del Robot Introducción Consiste en determinar cual es la posición y orientación del extremo final del robot, con respecto a un sistema de coordenadas que se toma como referencia, conocidos los valores de las articulaciones y los parámetros geométricos de los elementos del robot. 2

3 UCR-ECCI CI-2657 Robótica Cinemática del Robot Introducción (cont.) Cinemática Cinemática directa Valor de las coordenadas articulares (q0, q1,..., qn) Posición y orientación del extremo del robot (x, y, z, α, β, γ) Cinemática inversa 3

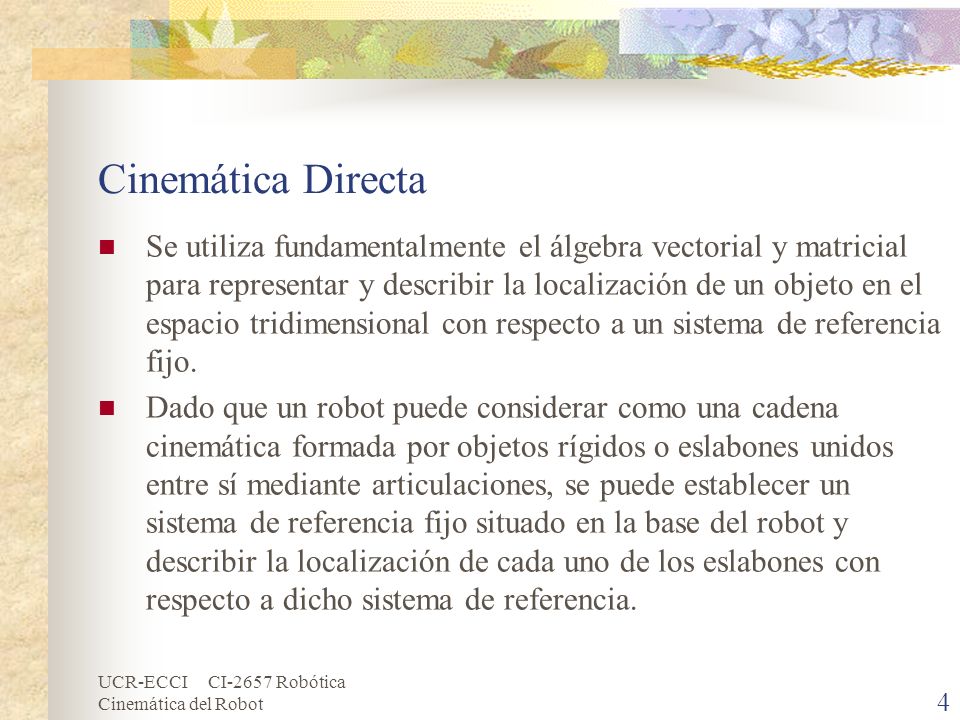

4 UCR-ECCI CI-2657 Robótica Cinemática del Robot Cinemática Directa Se utiliza fundamentalmente el álgebra vectorial y matricial para representar y describir la localización de un objeto en el espacio tridimensional con respecto a un sistema de referencia fijo. Dado que un robot puede considerar como una cadena cinemática formada por objetos rígidos o eslabones unidos entre sí mediante articulaciones, se puede establecer un sistema de referencia fijo situado en la base del robot y describir la localización de cada uno de los eslabones con respecto a dicho sistema de referencia. 4

5 UCR-ECCI CI-2657 Robótica Cinemática del Robot Cinemática Directa (cont.) De esta forma, el problema cinemático directo se reduce a encontrar una matriz homogénea de transformación T que relacione la posición y orientación del extremo del robot respecto del sistema de referencia fijo situado en la base del mismo. Esta matriz T será función de las coordenadas articulares. 5

6 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea La resolución del problema cinemático directo consiste en encontrar las relaciones que permiten conocer la localización espacial del extremo del robot a partir de los valores de sus coordenadas articulares. 6

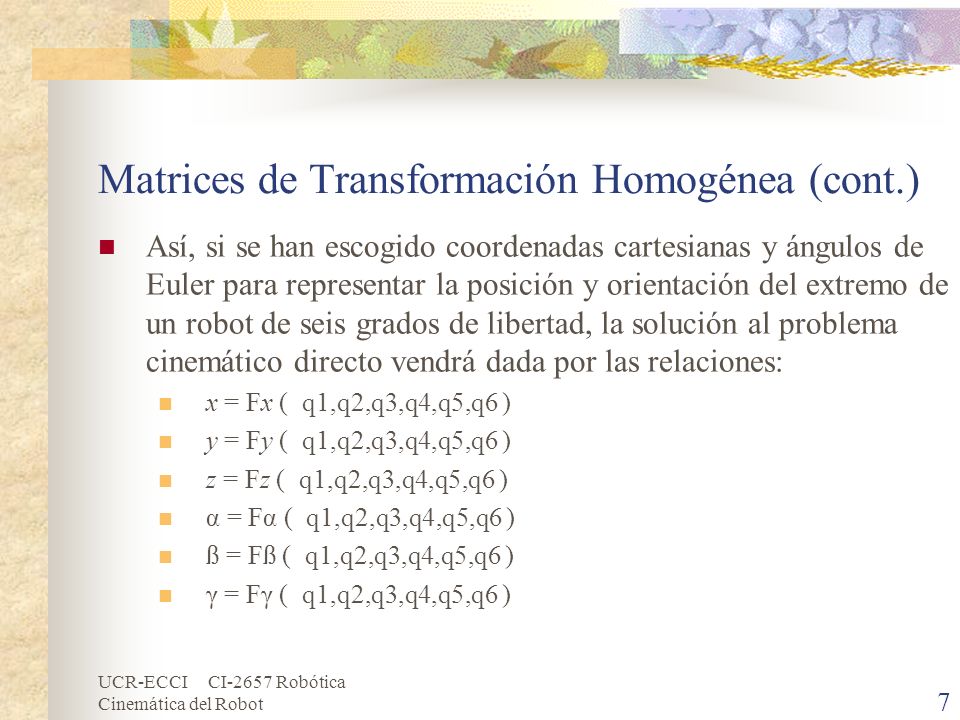

7 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) Así, si se han escogido coordenadas cartesianas y ángulos de Euler para representar la posición y orientación del extremo de un robot de seis grados de libertad, la solución al problema cinemático directo vendrá dada por las relaciones: x = Fx ( q1,q2,q3,q4,q5,q6 ) y = Fy ( q1,q2,q3,q4,q5,q6 ) z = Fz ( q1,q2,q3,q4,q5,q6 ) α = Fα ( q1,q2,q3,q4,q5,q6 ) ß = Fß ( q1,q2,q3,q4,q5,q6 ) γ = Fγ ( q1,q2,q3,q4,q5,q6 ) 7

8 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) La obtención de estas relaciones no es en general complicada, siendo incluso en ciertos casos (robots de pocos grados de libertad) fácil de encontrar mediante simples consideraciones geométricas. Por ejemplo, para el caso de un robot con 2 grados de libertad es fácil comprobar que: x = I1 cosq1 + I2 cos( q1 + q2 ) y = I1 cosq1 + I2 cos( q1 + q2 ) Para robots de más grados de libertad puede plantearse un método sistemático basado en la utilización de las matrices de transformación homogénea. 8

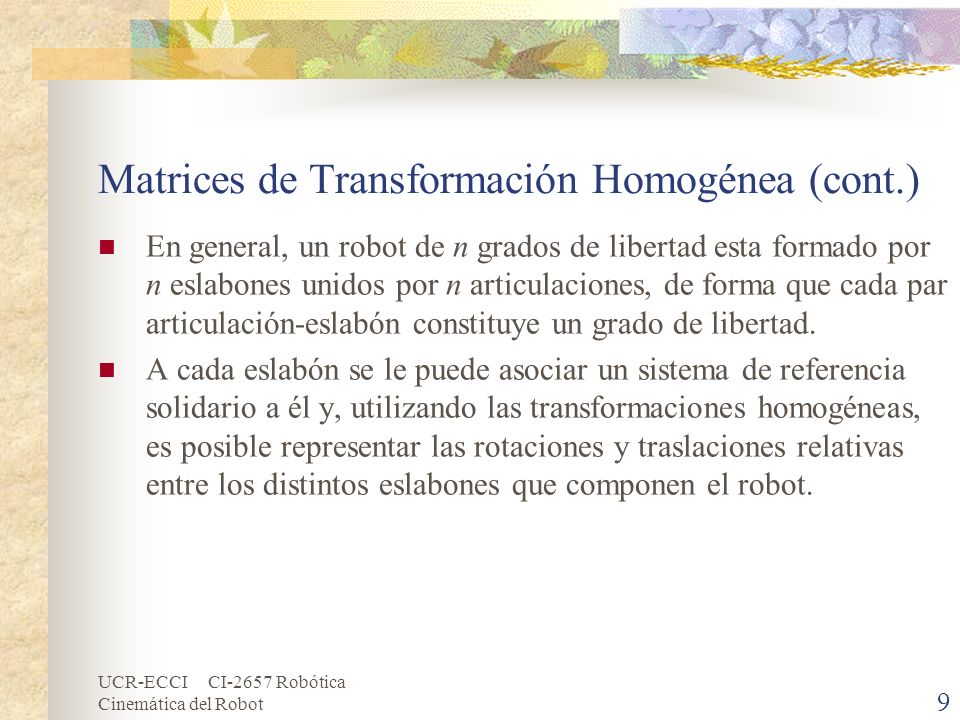

9 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) En general, un robot de n grados de libertad esta formado por n eslabones unidos por n articulaciones, de forma que cada par articulación-eslabón constituye un grado de libertad. A cada eslabón se le puede asociar un sistema de referencia solidario a él y, utilizando las transformaciones homogéneas, es posible representar las rotaciones y traslaciones relativas entre los distintos eslabones que componen el robot. 9

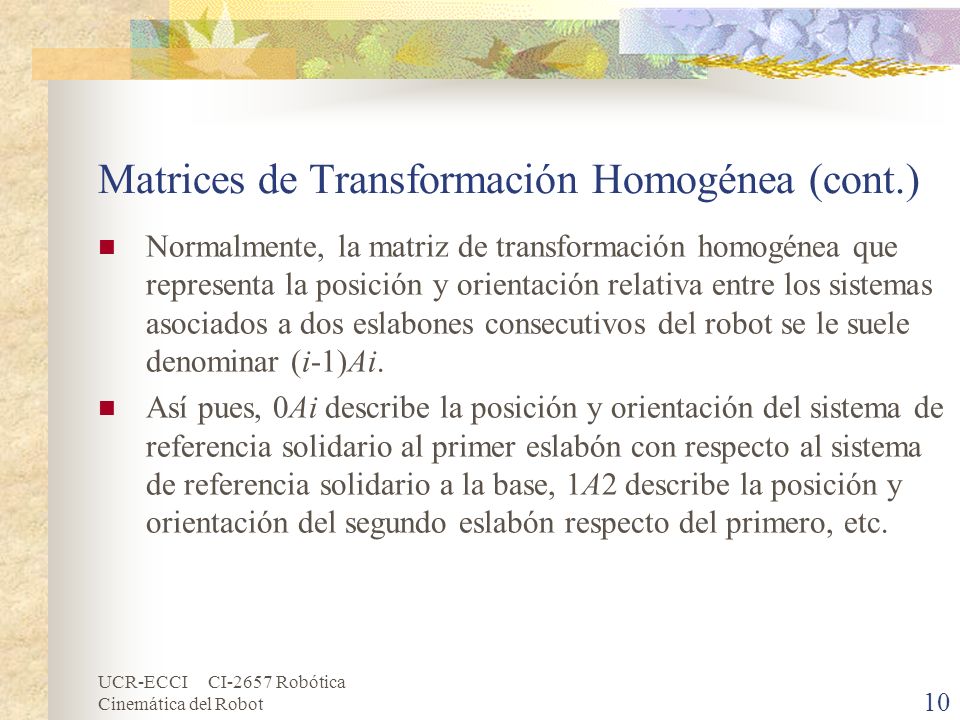

10 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) Normalmente, la matriz de transformación homogénea que representa la posición y orientación relativa entre los sistemas asociados a dos eslabones consecutivos del robot se le suele denominar (i-1)Ai. Así pues, 0Ai describe la posición y orientación del sistema de referencia solidario al primer eslabón con respecto al sistema de referencia solidario a la base, 1A2 describe la posición y orientación del segundo eslabón respecto del primero, etc. 10

11 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) Del mismo modo, denominando 0Ak a las matrices resultantes del producto de las matrices (i-1)Ai con i desde 1 hasta k, se puede representar de forma total o parcial la cadena cinemática que forma el robot. Así, por ejemplo, la posición y orientación del sistema solidario con el segundo eslabón del robot con respecto al sistema de coordenadas de la base se puede expresar mediante la matriz 0A2: 0A2 = 0A1 ( 1A2 ) 11

12 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) De manera análoga, la matriz 0A3 representa la localización del sistema del tercer eslabón: 0A3 = 0A1( 1A2 )( 2A3 ) Cuando se consideran todos los grados de libertad, a la matriz 0An se le suele denominar T. Así, dado un robot de seis grados de libertad, se tiene que la posición y orientación del eslabón final vendrá dada por la matriz T: T = 0A6 = 0A1( 1A2 )( 2A3 )( 3A4 )( 4A5 )( 5A6 ) 12

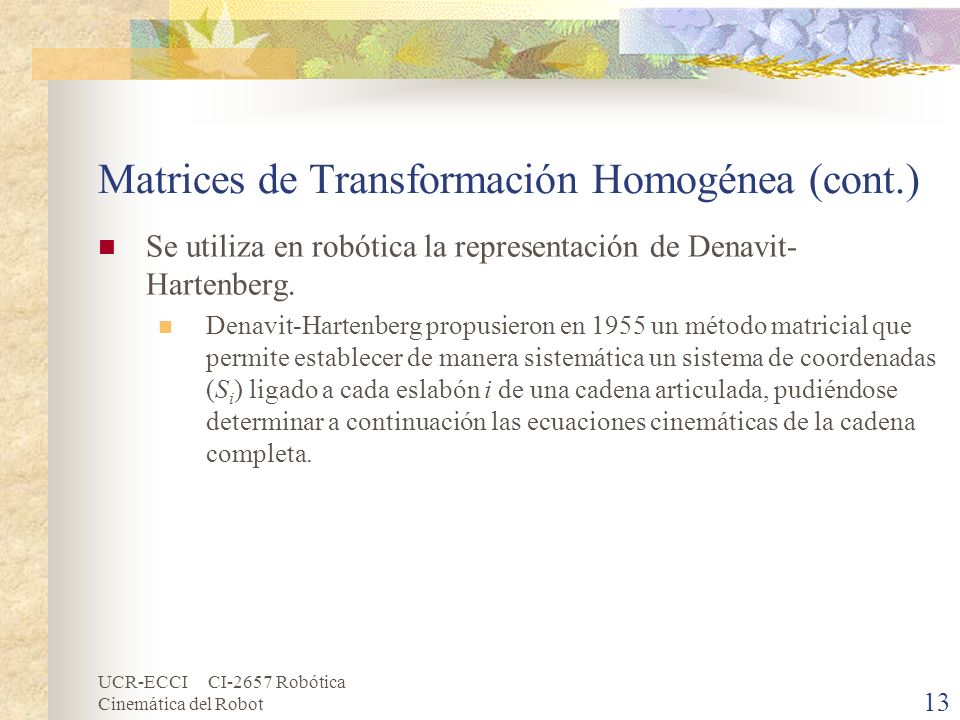

13 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) Se utiliza en robótica la representación de Denavit- Hartenberg. Denavit-Hartenberg propusieron en 1955 un método matricial que permite establecer de manera sistemática un sistema de coordenadas (S i ) ligado a cada eslabón i de una cadena articulada, pudiéndose determinar a continuación las ecuaciones cinemáticas de la cadena completa. 13

14 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) Según la representación D-H, escogiendo adecuadamente los sistemas de coordenadas asociados para cada eslabón, será posible pasar de uno al siguiente mediante 4 transformaciones básicas que dependen exclusivamente de las características geométricas del eslabón. Estas transformaciones básicas consisten en una sucesión de rotaciones y traslaciones que permitan relacionar el sistema de referencia del elemento i con el sistema del elemento i-1. 14

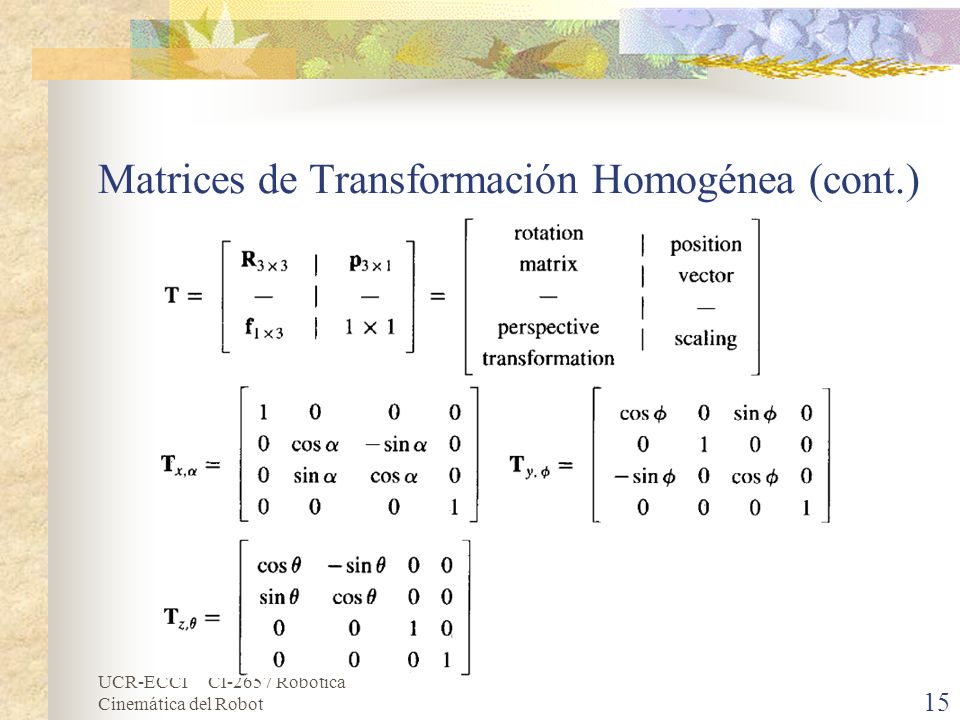

15 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) 15

16 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) Las transformaciones en cuestión son las siguientes: Rotación alrededor del eje Z i-1 un ángulo θ i. Traslación a lo largo de Z i-1 una distancia d i ; vector d i (0,0,d i ). Traslación a lo largo de X i una distancia a i ; vector a i (a i,0,0). Rotación alrededor del eje X i, un ángulo α i. De este modo se tiene que: i-1Ai = T(z,θ i ) T(0,0,d i ) T(a i-1,0,0) T(x,α i-1 ) 16

17 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) Y realizando el producto de matrices: donde α i, a i, d i, θ i, son los parámetros D-H del eslabón i, asociados con el enlace i y la articulación i. 17

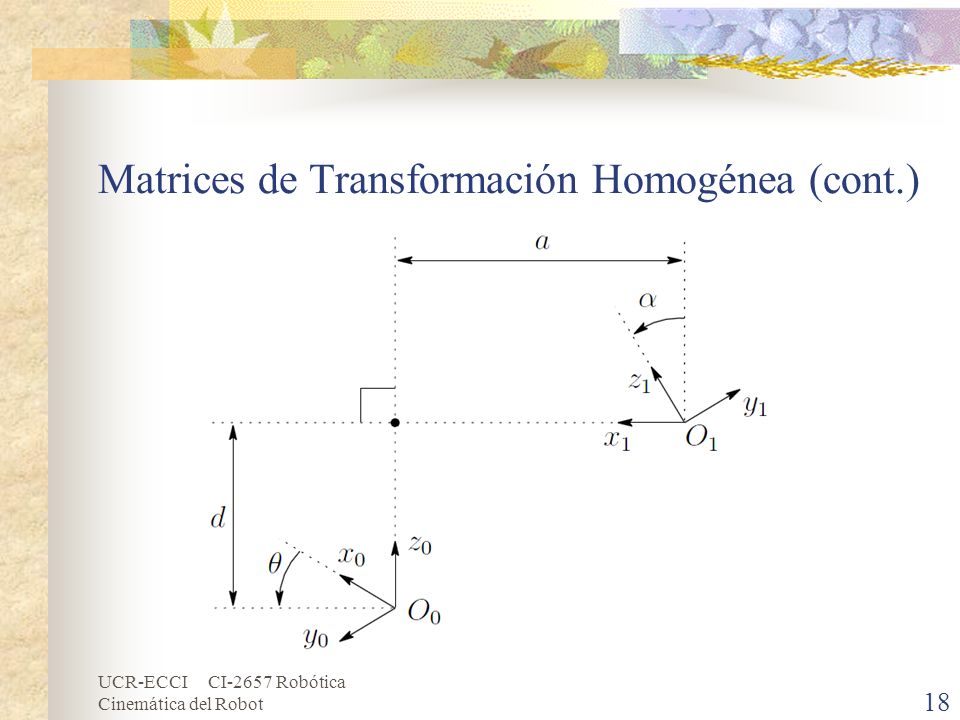

18 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) 18

19 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) Los cuatro parámetros α i, a i, d i, θ i en (3.10) son la vuelta del enlace, la longitud del enlace, offset del enlace y el ángulo de las articulaciones, respectivamente. Estos nombres se derivan de aspectos específicos de la relación geométrica entre dos marcos de coordenadas. Dado que la matriz Ai es una función de una sola variable, resulta que tres de las cuatro parámetros son constantes para un enlace dado, mientras que el cuarto parámetro, θ i es variable para una articulación de revolución y d i es variable para una articulación prismática. 19

20 UCR-ECCI CI-2657 Robótica Cinemática del Robot Matrices de Transformación Homogénea (cont.) De este modo, basta con identificar los parámetros α i, a i, d i, θ i, para obtener matrices A y relacionar así todos y cada uno de los eslabones del robot. Como se ha indicado, para que la matriz i-1Ai, relacione los sistemas (Si) y (Si-1), es necesario que los sistemas se hayan escogido de acuerdo a unas determinadas normas. Estas, junto con la definición de los 4 parámetros de Denavit- Hartenberg, conforman el siguiente algoritmo para la resolución del problema cinemático directo. 20

21 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig

22 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.)

23 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.)

24 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.) Denavit-Hartenberg notación Craig

25 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.) Denavit-Hartenberg notación Craig

26 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.) Denavit-Hartenberg notación Craig

27 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.) Denavit-Hartenberg notación Craig

28 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.) Denavit-Hartenberg notación Craig

29 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.) Denavit-Hartenberg notación Craig

30 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.) a i :(longitud eslabón) distancia entre ejes i,i+1 de las articulaciones a lo largo de la perpendicular común α i :(ángulo torsión) ángulo que existiría entre ejes i,i+1 si se cortasen en punto de corte de la perpendicular común θ i : ángulo que existiría entre las líneas normales de la articulación i si se cortasen en el mismo punto del eje i d i : distancia entre las intersecciones de las normales comunes al eje i, medida a lo largo de i

31 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg – Notación Craig (cont.) 4 parámetros: a i, α i, θ i, d i 2 relativos a la forma y tamaño del eslabón: a i, α i 2 describen posición relativa del eslabón respecto a su predecesor: θ i, d i * Los parámetros de forma y tamaño quedan determinados en tiempo de diseño Los parámetros de posición relativa varían θ i variable si la rotación es articular (d i constante) d i variable si la rotación es prismática (θ i constante) * En notación Craig es respecto al eslabón sucesivo a i-1, α i-1, θ i, d i

32 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Términos enlace/articulación Articulación. Conexión de dos cuerpos rígidos caracterizados por el movimiento de un sólido sobre otro. Grado de libertad. Circular o prismático. Enlace. Cuerpo rígido que une dos ejes articulares adyacentes del manipulador. Posee muchos atributos. Peso, material, inercia, etc. 32

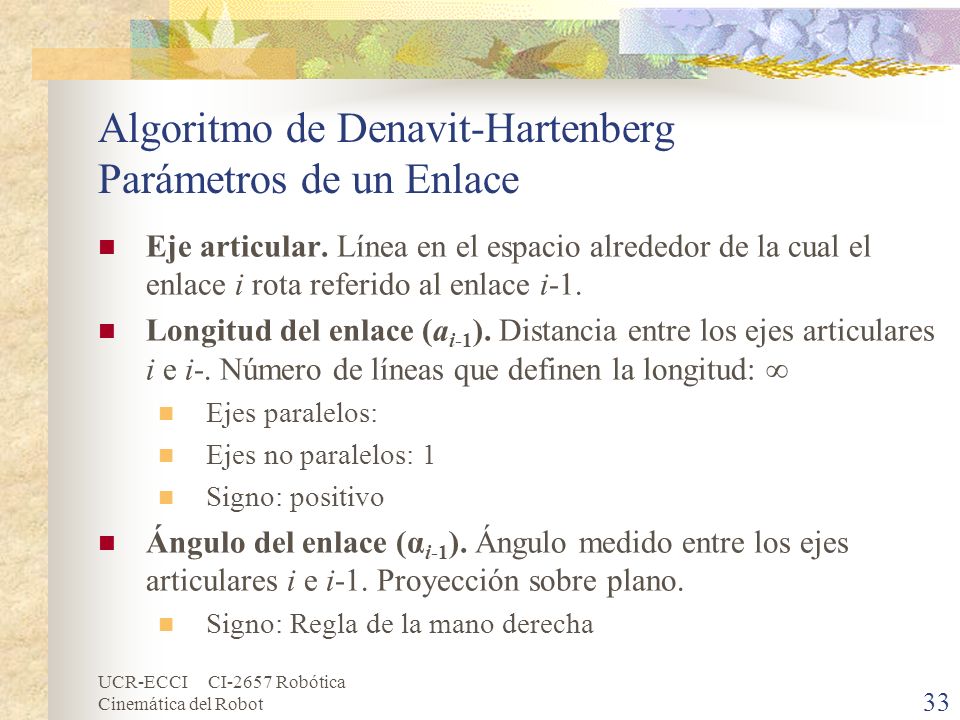

33 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Parámetros de un Enlace Eje articular. Línea en el espacio alrededor de la cual el enlace i rota referido al enlace i-1. Longitud del enlace (a i-1 ). Distancia entre los ejes articulares i e i-. Número de líneas que definen la longitud: Ejes paralelos: Ejes no paralelos: 1 Signo: positivo Ángulo del enlace (α i-1 ). Ángulo medido entre los ejes articulares i e i-1. Proyección sobre plano. Signo: Regla de la mano derecha 33

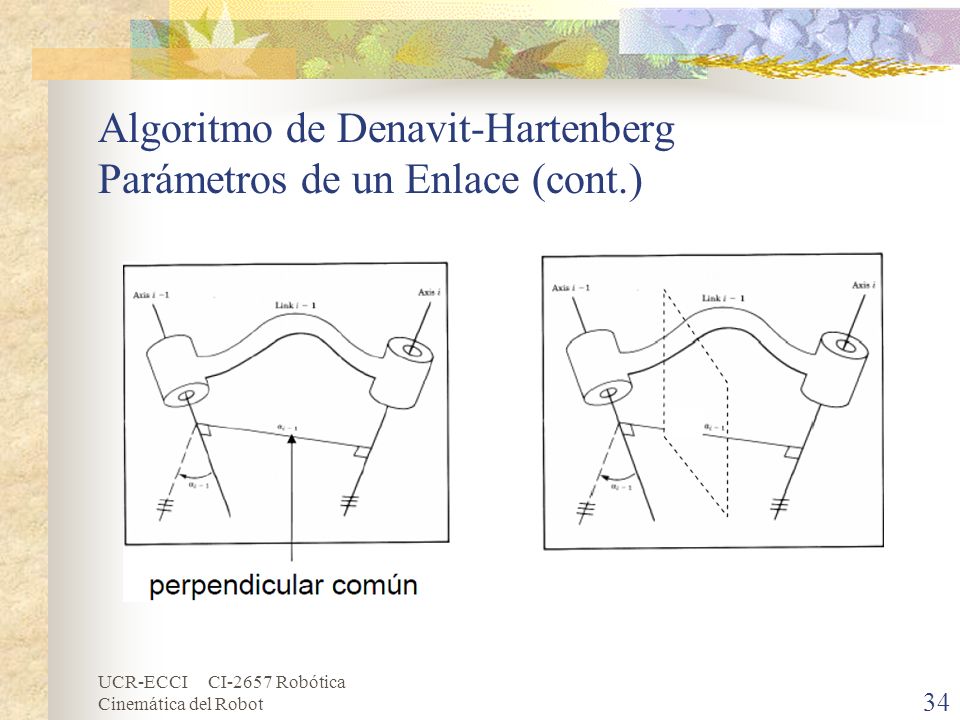

34 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Parámetros de un Enlace (cont.) 34

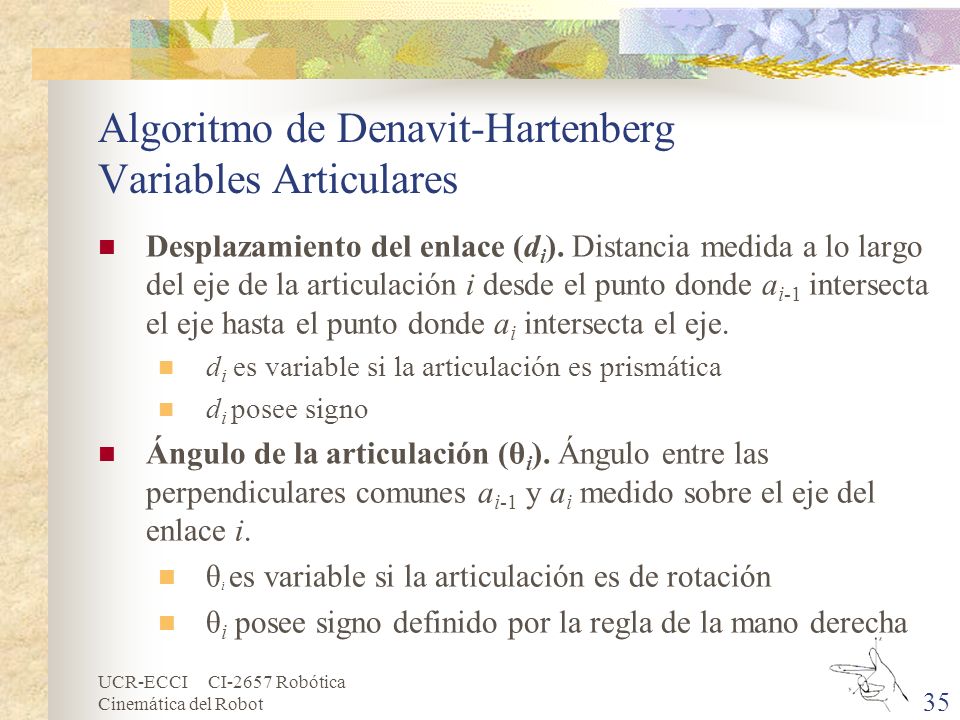

35 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Variables Articulares Desplazamiento del enlace (d i ). Distancia medida a lo largo del eje de la articulación i desde el punto donde a i-1 intersecta el eje hasta el punto donde a i intersecta el eje. d i es variable si la articulación es prismática d i posee signo Ángulo de la articulación (θ i ). Ángulo entre las perpendiculares comunes a i-1 y a i medido sobre el eje del enlace i. θ i es variable si la articulación es de rotación θ i posee signo definido por la regla de la mano derecha 35

36 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Variables Articulares (cont.) 36

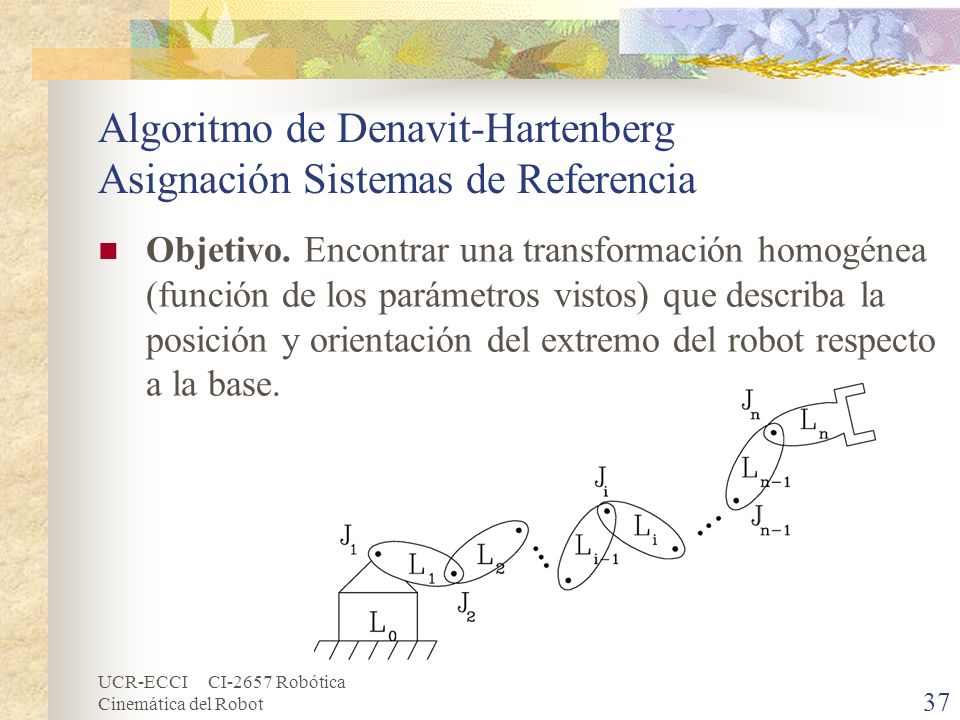

37 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Asignación Sistemas de Referencia Objetivo. Encontrar una transformación homogénea (función de los parámetros vistos) que describa la posición y orientación del extremo del robot respecto a la base. 37

38 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Asignación Sistemas de Referencia (cont.) Método. Definir SR asociado a cada eslabón, realizar la transformación entre dos consecutivos con solo 2 giros y 2 traslaciones. La asignación de SR no es única: Notación Paul y notación Craig [Paul]: SR i en el eje que le enlaza con el siguiente eslabón (al final del eslabón) [Craig]: SR i en el eje que le enlaza con el eslabón precedente (al inicio del eslabón) Las matrices de transformación intermedias varían, pero el resultado final es el mismo. 38

39 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Asignación Sistemas de Referencia (cont.) Enlaces primero y último. Sistema de referencia {0}. Sistema que se adjunta a la base del robot. No se mueve. Sistema de referencia {1}. Coincide con la base. 39

40 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Asignación Sistemas de Referencia (cont.) Enlaces intermedios. Origen del sistema de referencia {i}. Se ubica en el punto creado por la perpendicular de a i y el eje articular i. Eje Z. El eje Z i del sistema de referencia {i} se hará coincidir con el eje articular i. Eje X. El eje X i se hace coincidir con la distancia a i desde la articulación i hacia i+1. Eje Y. El eje Y i se define a partir del eje X i, tomando como referencia la regla de la mano derecha. 40

41 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Asignación Sistemas de Referencia (cont.) 41 El eje Z i del SR i se hará coincidir con el eje articular i. El eje X i se hace coincidir con la distancia a i desde la articulación i hacia i+1. Es normal común a ejes i, i+a, apuntando de i a i+1. * El eje Y i se define a partir del eje X i, tomando como referencia la regla de la mano derecha, trivialmente para que el sistema sea dextrogiro. Y i-1 Z i-1 X i-1 XiXi YiYi ZiZi * La normal común puede no ser única, necesitamos establecer convenciones

42 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Asignación Sistemas de Referencia (cont.) 42 Si las articulaciones i, i+a son paralelas: Tenemos infinitas posibles perpendiculares comunes El origen del sistema de referencia queda indefinido Tomar origen en la articulación i+1

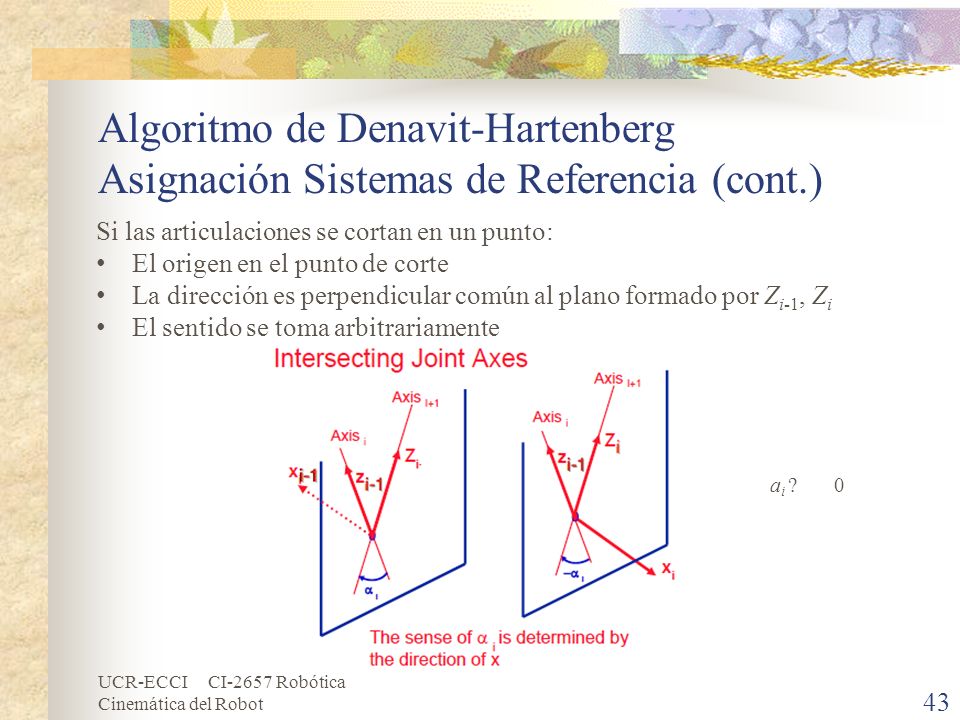

43 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Asignación Sistemas de Referencia (cont.) 43 Si las articulaciones se cortan en un punto: El origen en el punto de corte La dirección es perpendicular común al plano formado por Z i-1, Z i El sentido se toma arbitrariamente a i ?0

44 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Asignación Sistemas de Referencia (cont.) 1. Identificar los ejes articulares. De los pasos 2 a 5 utilice dos ejes consecutivos i e i Identifique la perpendicular común. Identifique la línea que se intersecta, perpendicularmente, al eje articular i. Defina el sistema de referencia sobre el punto de intersección. 3. Asigne el eje Z i al eje articular i. 4. Asigne el eje X i a la perpendicular común que definió el origen del sistema de referencia i. 5. Termine de asignar el sistema de referencia, definiendo el eje Y i según la ley de la mano derecha. 6. Haga coincidir los SR{0} y {1} cuando la primera variable articular sea cero. 44

45 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Significado de los Parámetros Los parámetros de DH tienen el siguiente significado: El parámetro a i es la distancia entre Z i y Z i-1 medida a lo largo de X i. El parámetro α i es el ángulo entre Z i y Z i-1 referido a X i. El parámetro d i es la distancia entre X i-1 y X i medida a lo largo de Z i. El parámetro θ i es el ángulo entre X i-1 y X i referido a Z i. Nota: a i es la única magnitud positiva, las demás tienen signo. 45

46 UCR-ECCI CI-2657 Robótica Cinemática del Robot Y i-1 Z i-1 X i-1 XiXi YiYi ZiZi Algoritmo de Denavit-Hartenberg Representación

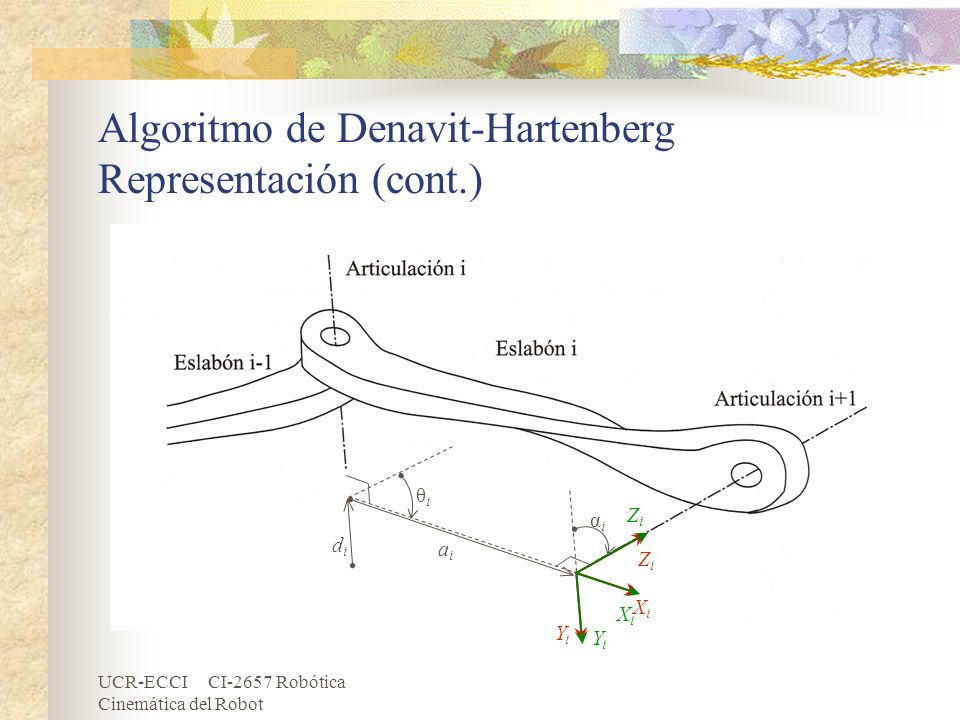

47 UCR-ECCI CI-2657 Robótica Cinemática del Robot Y i-1 Z i-1 X i-1 XiXi YiYi ZiZi Algoritmo de Denavit-Hartenberg Representación (cont.)

48 UCR-ECCI CI-2657 Robótica Cinemática del Robot YiYi ZiZi XiXi XiXi YiYi ZiZi didi Algoritmo de Denavit-Hartenberg Representación (cont.)

49 UCR-ECCI CI-2657 Robótica Cinemática del Robot Y i ZiZi XiXi XiXi YiYi ZiZi didi θiθi Algoritmo de Denavit-Hartenberg Representación (cont.)

50 UCR-ECCI CI-2657 Robótica Cinemática del Robot XiXi YiYi ZiZi didi θiθi YiYi ZiZi XiXi aiai Algoritmo de Denavit-Hartenberg Representación (cont.)

51 UCR-ECCI CI-2657 Robótica Cinemática del Robot XiXi YiYi ZiZi didi θiθi YiYi ZiZi XiXi aiai αiαi Algoritmo de Denavit-Hartenberg Representación (cont.)

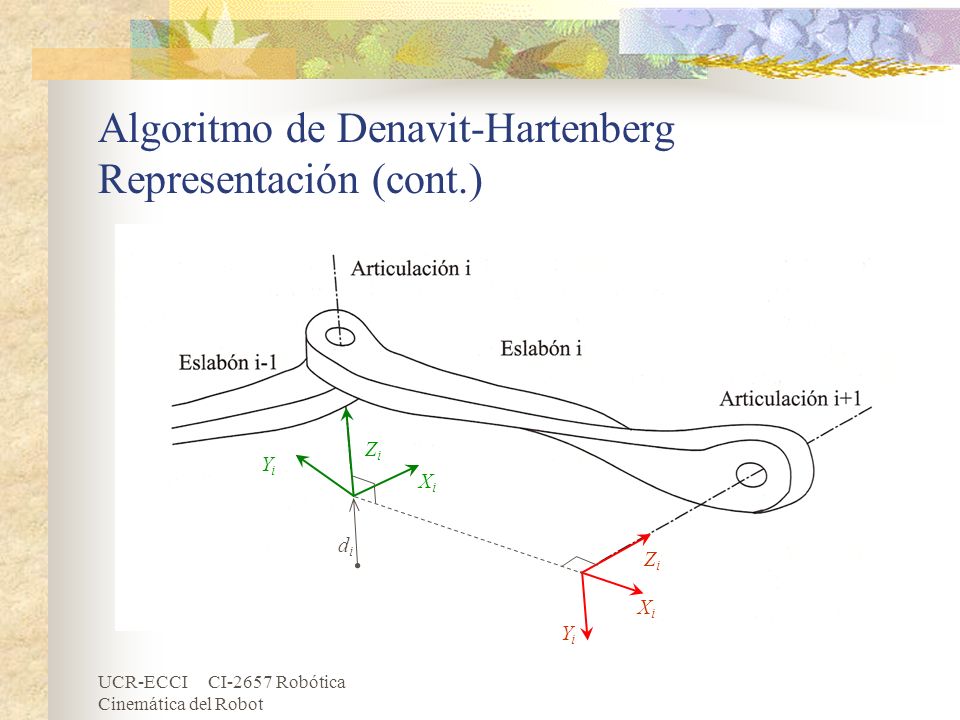

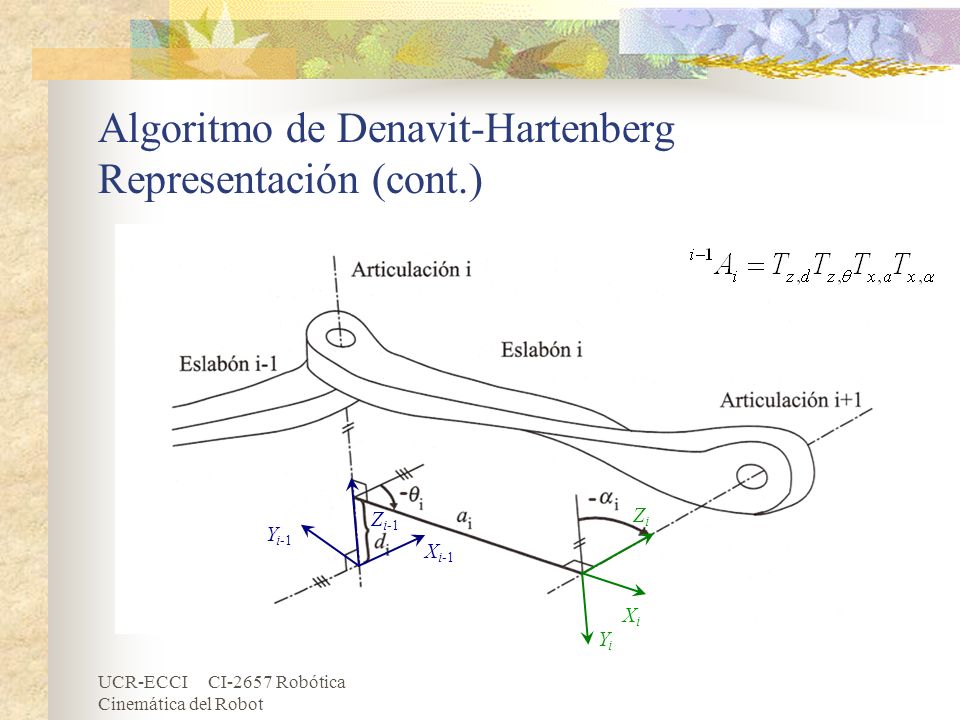

52 UCR-ECCI CI-2657 Robótica Cinemática del Robot ZiZi YiYi XiXi Y i-1 Z i-1 X i-1 Algoritmo de Denavit-Hartenberg Representación (cont.)

53 UCR-ECCI CI-2657 Robótica Cinemática del Robot ZiZi YiYi XiXi Y i-1 Z i-1 X i-1 Algoritmo de Denavit-Hartenberg Representación (cont.)

54 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Representación (cont.)

55 UCR-ECCI CI-2657 Robótica Cinemática del Robot Como es sabido, la inversa es la transpuesta Algoritmo de Denavit-Hartenberg Representación (cont.)

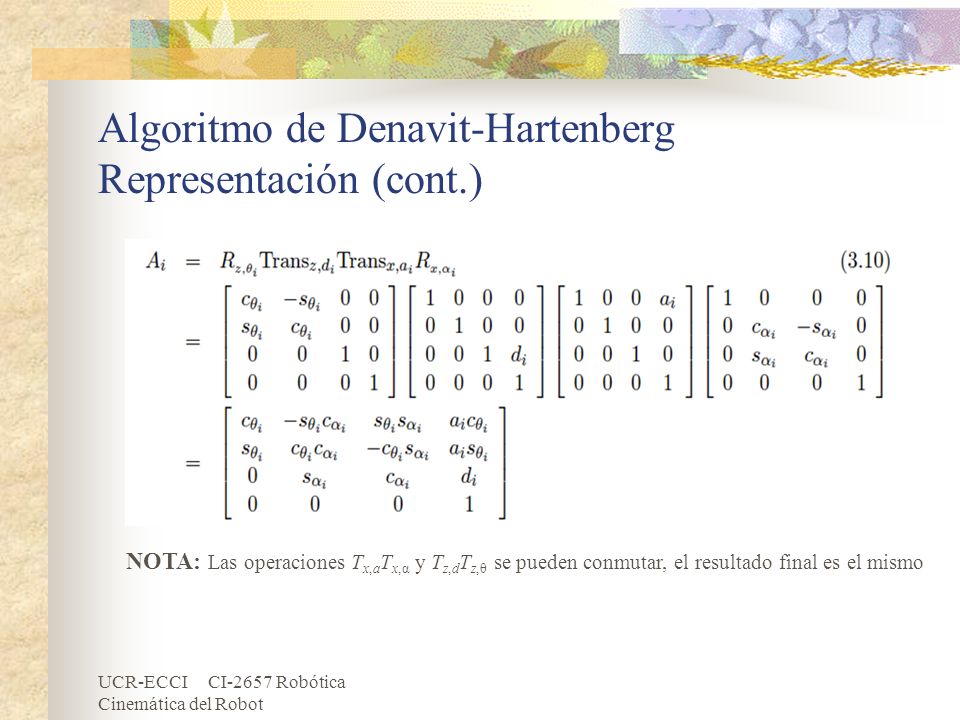

56 UCR-ECCI CI-2657 Robótica Cinemática del Robot NOTA: Las operaciones T x,a T x,α y T z,d T z,θ se pueden conmutar, el resultado final es el mismo Algoritmo de Denavit-Hartenberg Representación (cont.)

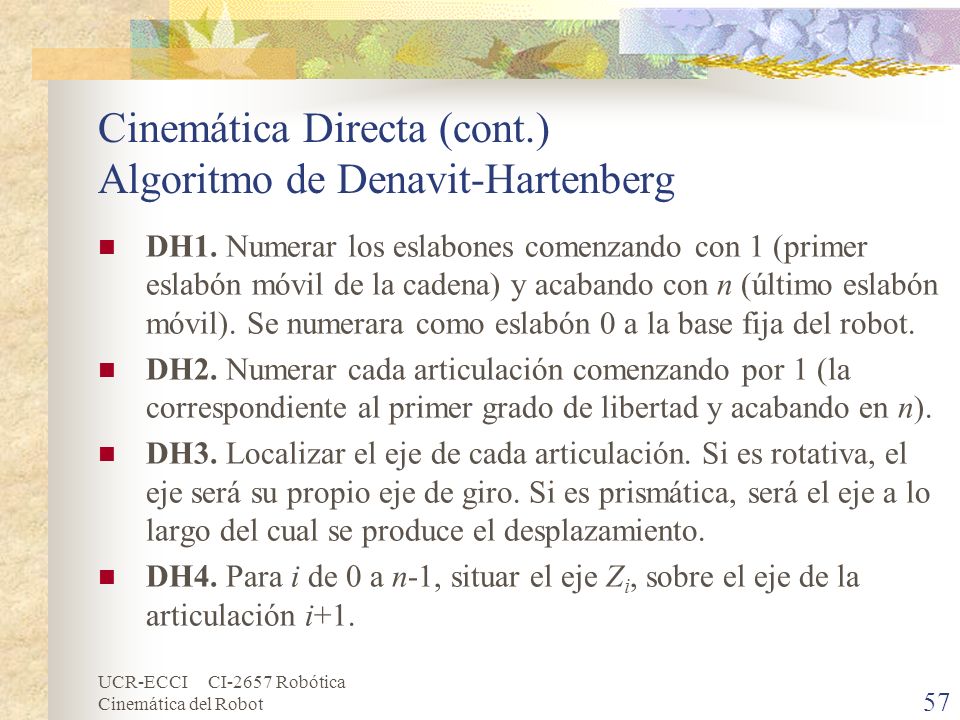

57 UCR-ECCI CI-2657 Robótica Cinemática del Robot Cinemática Directa (cont.) Algoritmo de Denavit-Hartenberg DH1. Numerar los eslabones comenzando con 1 (primer eslabón móvil de la cadena) y acabando con n (último eslabón móvil). Se numerara como eslabón 0 a la base fija del robot. DH2. Numerar cada articulación comenzando por 1 (la correspondiente al primer grado de libertad y acabando en n). DH3. Localizar el eje de cada articulación. Si es rotativa, el eje será su propio eje de giro. Si es prismática, será el eje a lo largo del cual se produce el desplazamiento. DH4. Para i de 0 a n-1, situar el eje Z i, sobre el eje de la articulación i+1. 57

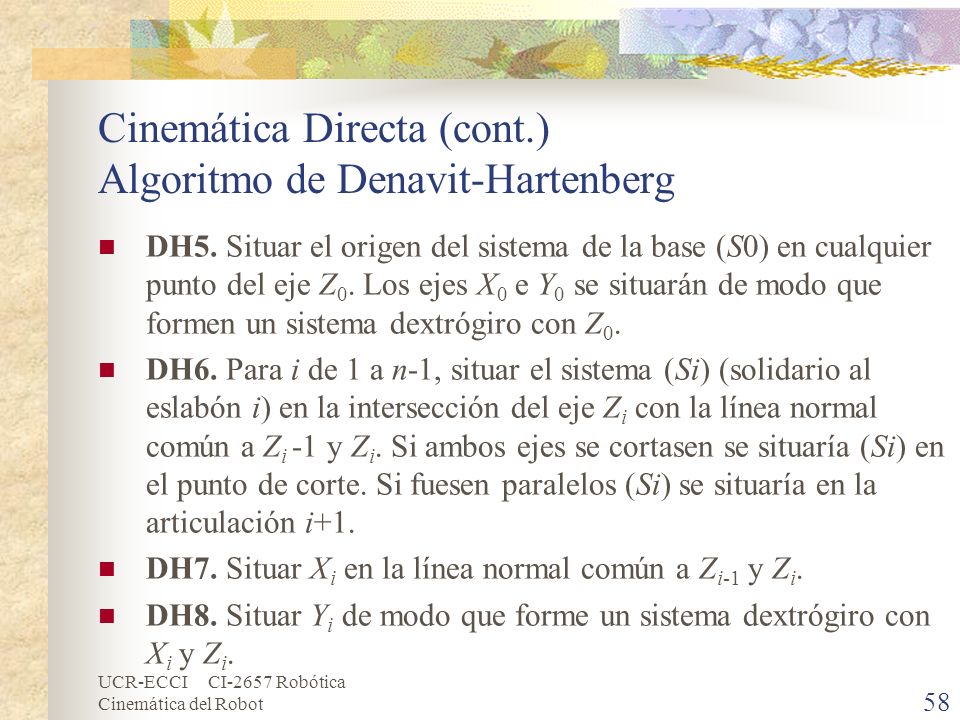

58 UCR-ECCI CI-2657 Robótica Cinemática del Robot Cinemática Directa (cont.) Algoritmo de Denavit-Hartenberg DH5. Situar el origen del sistema de la base (S0) en cualquier punto del eje Z 0. Los ejes X 0 e Y 0 se situarán de modo que formen un sistema dextrógiro con Z 0. DH6. Para i de 1 a n-1, situar el sistema (Si) (solidario al eslabón i) en la intersección del eje Z i con la línea normal común a Z i -1 y Z i. Si ambos ejes se cortasen se situaría (Si) en el punto de corte. Si fuesen paralelos (Si) se situaría en la articulación i+1. DH7. Situar X i en la línea normal común a Z i-1 y Z i. DH8. Situar Y i de modo que forme un sistema dextrógiro con X i y Z i. 58

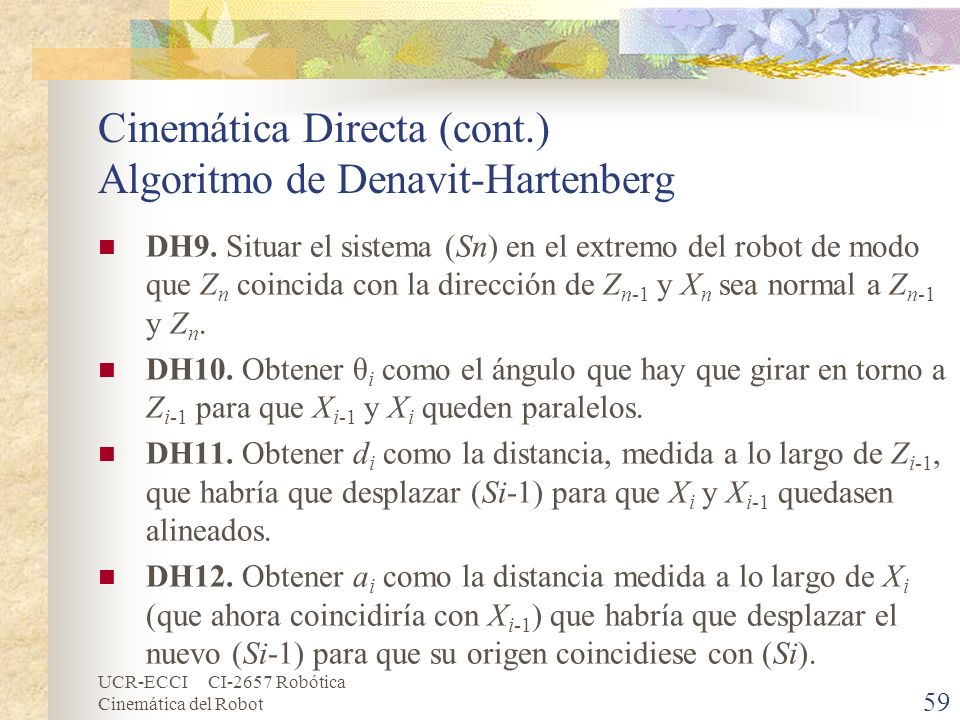

59 UCR-ECCI CI-2657 Robótica Cinemática del Robot Cinemática Directa (cont.) Algoritmo de Denavit-Hartenberg DH9. Situar el sistema (Sn) en el extremo del robot de modo que Z n coincida con la dirección de Z n-1 y X n sea normal a Z n-1 y Z n. DH10. Obtener θ i como el ángulo que hay que girar en torno a Z i-1 para que X i-1 y X i queden paralelos. DH11. Obtener d i como la distancia, medida a lo largo de Z i-1, que habría que desplazar (Si-1) para que X i y X i-1 quedasen alineados. DH12. Obtener a i como la distancia medida a lo largo de X i (que ahora coincidiría con X i-1 ) que habría que desplazar el nuevo (Si-1) para que su origen coincidiese con (Si). 59

60 UCR-ECCI CI-2657 Robótica Cinemática del Robot Cinemática Directa (cont.) Algoritmo de Denavit-Hartenberg DH13. Obtener α i como el ángulo que habría que girar entorno a X i (que ahora coincidiría con X i-1 ), para que el nuevo (Si-1) coincidiese totalmente con (Si). DH14. Obtener las matrices de transformación i-1Ai. DH15. Obtener la matriz de transformación que relaciona el sistema de la base con el del extremo del robot T = 0A1, 1A2,..., n-1An. DH16. La matriz T define la orientación (submatriz de rotación) y posición (submatriz de traslación) del extremo referido a la base en función de las n coordenadas articulares. 60

61 UCR-ECCI CI-2657 Robótica Cinemática del Robot Cinemática Directa (cont.) Algoritmo de Denavit- Hartenberg Los cuatro parámetros de DH (θi, di, ai, αi) dependen únicamente de las características geométricas de cada eslabón y de las articulaciones que le unen con el anterior y siguiente. θ i es el ángulo que forman los ejes X i-1 y X i medido en un plano perpendicular al eje Z i-1, utilizando la regla de la mano derecha. Se trata de un parámetro variable en articulaciones giratorias. d i es la distancia a lo largo del eje Z i-1 desde el origen del sistema de coordenadas (i-1)ésimo hasta la intersección del eje Z i-1 con el eje X i. Se trata de un parámetro variable en articulaciones prismáticas. 61

62 UCR-ECCI CI-2657 Robótica Cinemática del Robot Cinemática Directa (cont.) Algoritmo de Denavit-Hartenberg

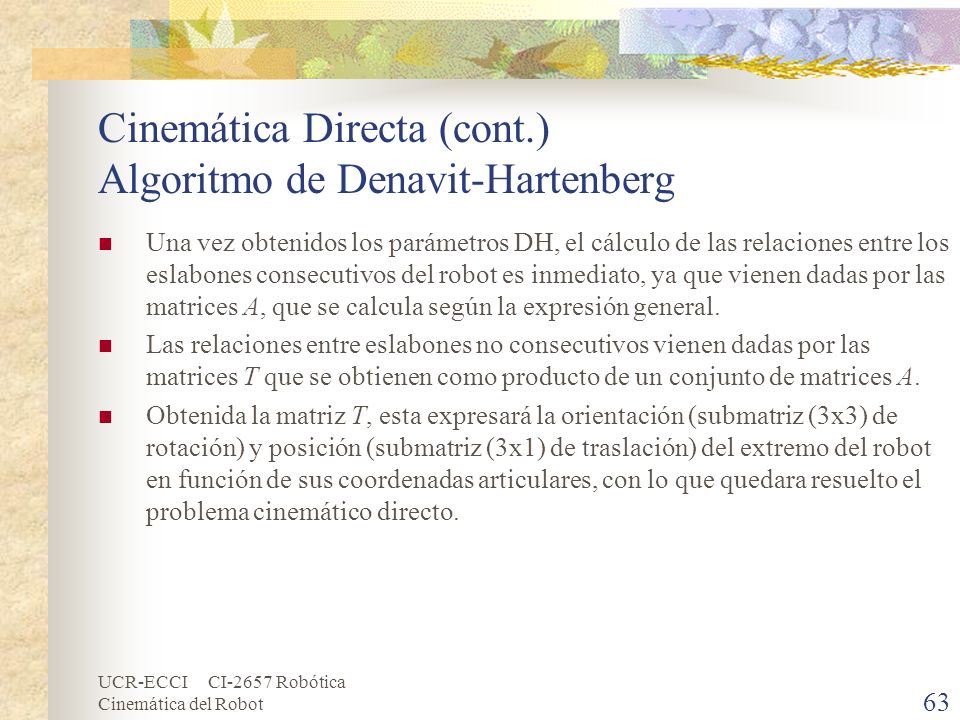

63 UCR-ECCI CI-2657 Robótica Cinemática del Robot Cinemática Directa (cont.) Algoritmo de Denavit-Hartenberg Una vez obtenidos los parámetros DH, el cálculo de las relaciones entre los eslabones consecutivos del robot es inmediato, ya que vienen dadas por las matrices A, que se calcula según la expresión general. Las relaciones entre eslabones no consecutivos vienen dadas por las matrices T que se obtienen como producto de un conjunto de matrices A. Obtenida la matriz T, esta expresará la orientación (submatriz (3x3) de rotación) y posición (submatriz (3x1) de traslación) del extremo del robot en función de sus coordenadas articulares, con lo que quedara resuelto el problema cinemático directo. 63

64 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 1 64

65 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 1 (cont.) 65

66 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 1 (cont.) 66

67 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 1 Parámetros DH para el Robot Articulaciónθdaα 1θ1θ1 0l1l1 0 2θ2θ2 0l2l2 0 3θ3θ3 0l3l3 0 67

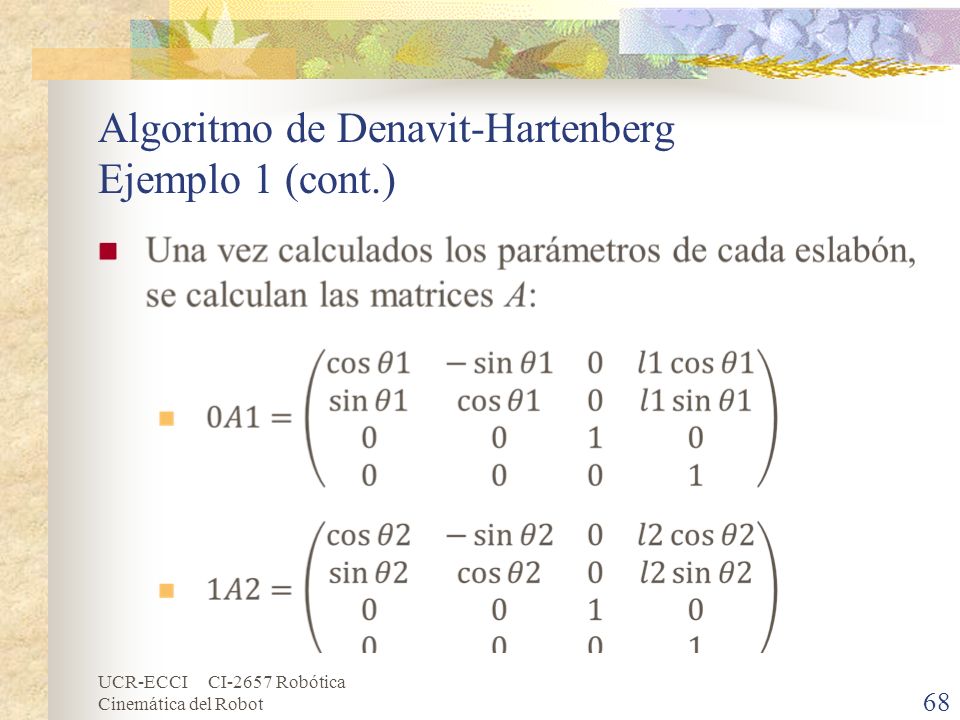

68 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 1 (cont.) 68

69 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 1 (cont.) 69

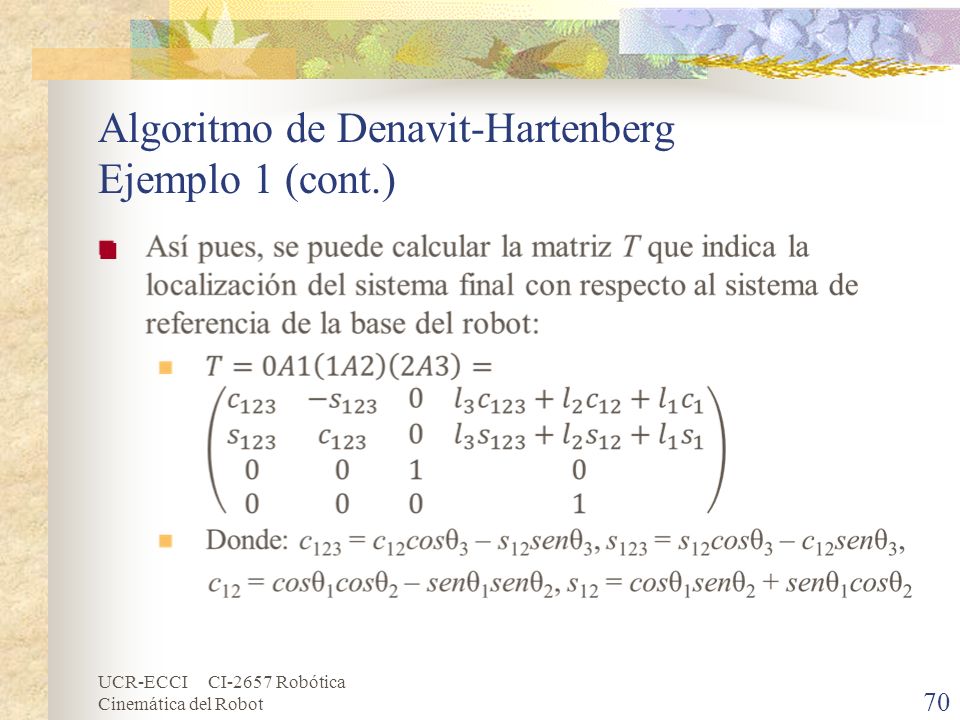

70 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 1 (cont.) 70

71 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 2 Parámetros DH para el Robot Articulaciónθdaα 1θ1θ1 l1l °d2d2 0 30d3d3 00 4θ4θ4 l4l

72 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 2 (cont.) 72

73 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 2 (cont.) 73

74 UCR-ECCI CI-2657 Robótica Cinemática del Robot Algoritmo de Denavit-Hartenberg Ejemplo 2 (cont.) 74

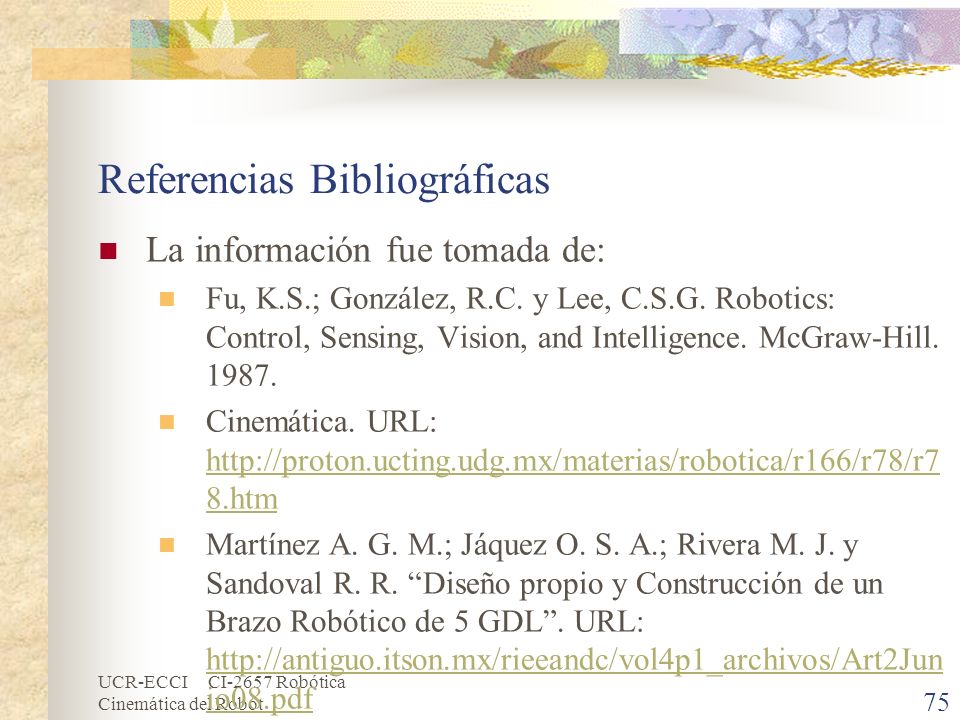

75 UCR-ECCI CI-2657 Robótica Cinemática del Robot 75 Referencias Bibliográficas La información fue tomada de: Fu, K.S.; González, R.C. y Lee, C.S.G. Robotics: Control, Sensing, Vision, and Intelligence. McGraw-Hill Cinemática. URL: 8.htm 8.htm Martínez A. G. M.; Jáquez O. S. A.; Rivera M. J. y Sandoval R. R. Diseño propio y Construcción de un Brazo Robótico de 5 GDL. URL: io08.pdf io08.pdf
