1 Arquitecturas Empresariales y de Integración Caso de estudio X-TELCO Grupo Quimera

2 Page 2 X-Telco está gestionada por un modelo transversal basado en procesos de negocio o en un modelo vertical basado en procedimientos Transversal y por procesos Debido a que los procesos se encuentran integrados bajo un esquema de replicación batch, donde la salida de uno es la entrada para ejecución del siguiente paso en la cadena de valor del modelo de negocio. El modelo operacional AS-IS identificado es un modelo de replicación por lo cual se identifica que los procesos de negocio están estandarizados pero no integrados ya que en instantes de tiempo la información entre el proceso de vender telefonía fija y vender banda no es la misma.

3 Page 3 Solo con un ESB se puede resolver el problema NO -Debido a que unos de los motivadores de negocio es llegar a un modelo operacional unificado y la solución planteada por el consultor no nos llevaría a la unificación de la información. -El ESB no da respuesta a todos los motivadores de negocio. Los motivadores de negocio que suple el ESB, son los de habilitar la medición del proceso y reducir el tiempo de respuesta a una solicitud del cliente.

4 Page 4 Dimensión de negocio Motivadores 1. Unificar el portafolio de productos (Combotización) 2. Medir proceso de ventas de nuevos productos. 3. Reducir el tiempo de llevar un producto/servicio al mercado. 4. Orientación 100 % al cliente. 5. Autoservicio. 6. Orientación a procesos medibles

5 Page 5 Flujo de Negocio

6 Page 6 Dimensión de Datos Entidades de Negocio 1.Abonado Persona que toma el plan o el producto. 2.Producto Banda ancha y telefonía fija. 3.Factura Liquidación a pagar por parte del abonado por la prestación del servicio. Problemas de Datos 4.Replicación Entre sistemas se integran mediante procesos batch que duplican la información este es el caso de los abonados, productos y solicitudes. 5.Gobernabilidad No existe un claro propietario de los datos. 6.Integridad Como cada sistema tiene un modelo de datos propietario en el traspaso de información la calidad de estos puede ser afectada. Indicadores de Desempeño 1.Tiempo promedio en la ejecución de los procesos batch. 2.Número de errores por archivo cargado.

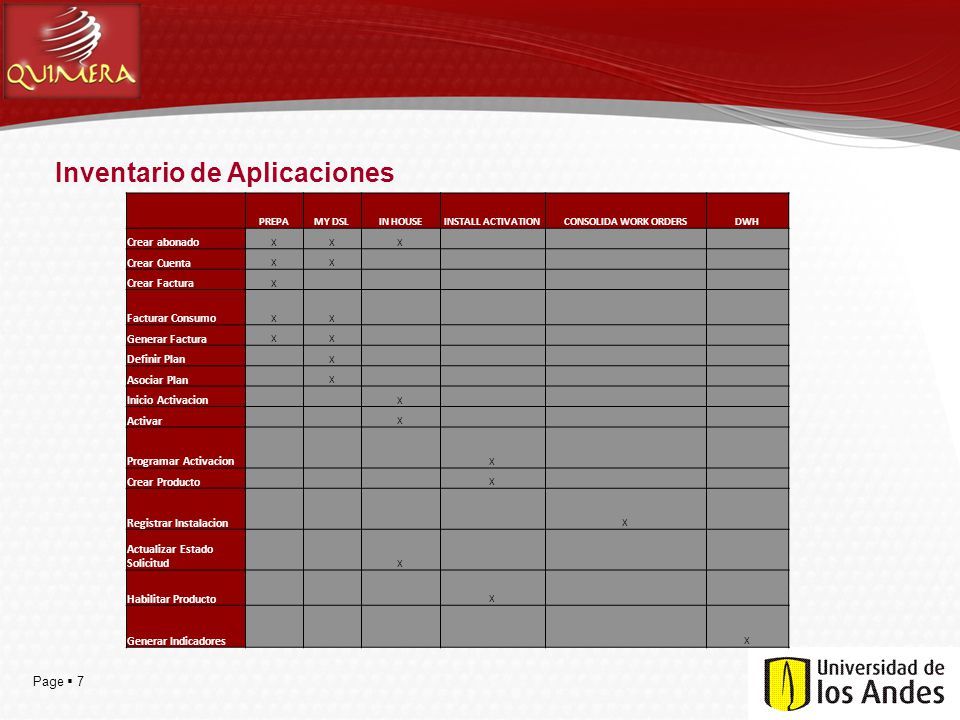

7 Page 7 Inventario de Aplicaciones PREPAMY DSLIN HOUSEINSTALL ACTIVATIONCONSOLIDA WORK ORDERSDWH Crear abonado XXX Crear Cuenta XX Crear Factura X Facturar Consumo XX Generar Factura XX Definir Plan X Asociar Plan X Inicio Activacion X Activar X Programar Activacion X Crear Producto X Registrar Instalacion X Actualizar Estado Solicitud X Habilitar Producto X Generar Indicadores X

8 Page 8 Matriz de Integración Aplicaciones/AplicacionesPREPAMY DSLIN HOUSE INSTALL ACTIVATION CONSOLIDA WORK ORDERSDWH PREPA -X Batch X MY DSL X- Batch X IN HOUSE Batch - X X INSTALL ACTIVATIONBatch X - X CONSOLIDA WORK ORDERS XXSOAP/WS - Batch DWH XX X Batch X -

9 Page 9 Análisis de Brecha Dimensión de Negocio Arquitectura Base AS-IS - Procesos de Negocio no medibles. - Líneas de negocio no unificadas que difieren de los motivadores de negocio. - La infraestructura tecnológica no responde con agilidad a los cambios del mercado. Arquitectura Objetivo (TO-BE) - Definir KPIs en puntos clave de procesos de negocio. - Unificar líneas de negocio. - Disminuir los tiempos de respuesta. BRECHAS - Estandarización de protocolos. - Orquestación y medición de procesos de negocio.

10 Page 10 Análisis de Brecha Dimensión de Datos Arquitectura Base AS-IS - Replicación. - Integridad. - Gobernabilidad. BRECHAS - Proyecto de exponer entidades comunes, como servicios. - Proyecto de consolidación de facturación y planes.

11 Page 11 Dimensión de Datos Aplicación/My-DSL Prepa InstantIn-House DWH Consolida EntidadSystemActivationCRMWorked ClienteWR * ProductoWR RR*R FacturaWR **R* Orden de Trabajo**WRR* AS - IS Aplicación/My-DSL Prepa InstantIn-House DWH ConsolidaFacturador EntidadSystemActivationCRMWorkedUnico ClienteRRRWR*RR ProductoWR RR*RR FacturaWR **R* Orden de Trabajo***R*WR* Consolidado Facturas Solo Activaciones de Red TO-BE

12 Page 12 Análisis de Brecha Dimensión de Aplicaciones Arquitectura Base AS-IS - Disponibilidad de aplicaciones. - Duplicidad de funcionalidades de negocio en diferentes sistemas. - Falta de orientación al cliente Arquitectura Objetivo (TO-BE) - Crear esquemas de alta disponibilidad y fail over. - Unificar las funcionalidades duplicadas, basados en el esquema único de información de las entidades. - Sistema unificado de ingreso de información de solicitudes. BRECHAS - Crear un portal WEB para ingresar los datos de solicitud de nuevos productos y revisión del estado de dicha solicitud. - Proyecto de estructuración de ambientes de alta disponibilidad.

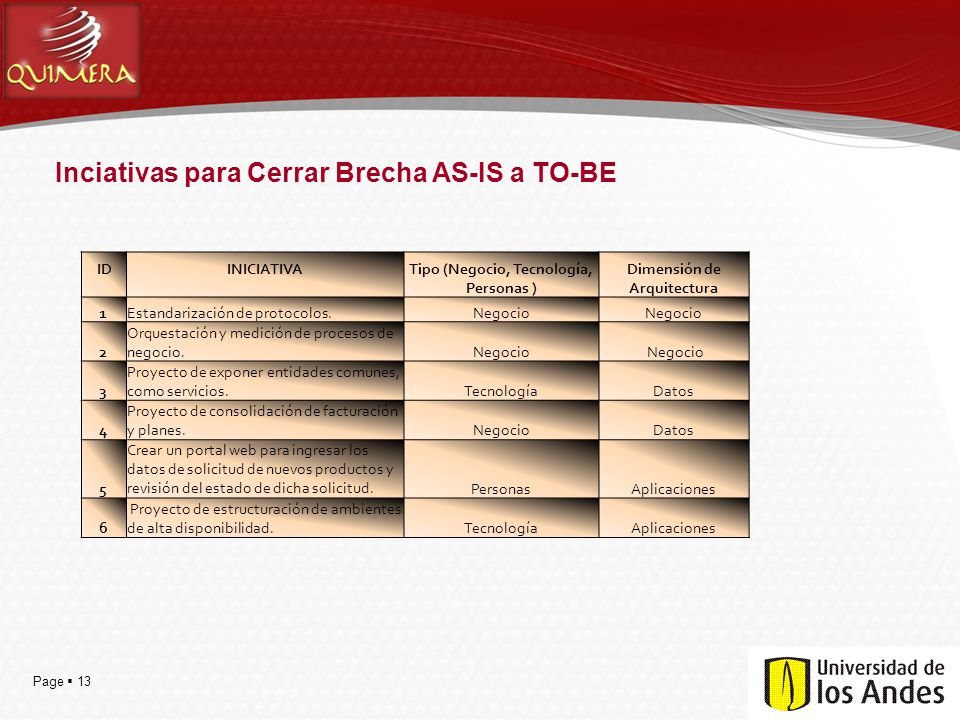

13 Page 13 Inciativas para Cerrar Brecha AS-IS a TO-BE IDINICIATIVATipo (Negocio, Tecnología, Personas ) Dimensión de Arquitectura 1Estandarización de protocolos.Negocio 2 Orquestación y medición de procesos de negocio.Negocio 3 Proyecto de exponer entidades comunes, como servicios.TecnologíaDatos 4 Proyecto de consolidación de facturación y planes.NegocioDatos 5 Crear un portal web para ingresar los datos de solicitud de nuevos productos y revisión del estado de dicha solicitud.PersonasAplicaciones 6 Proyecto de estructuración de ambientes de alta disponibilidad.TecnologíaAplicaciones

14 Page 14 Arquitectura referencia AS-IS

15 Page 15 Arquitectura referencia TO-BE

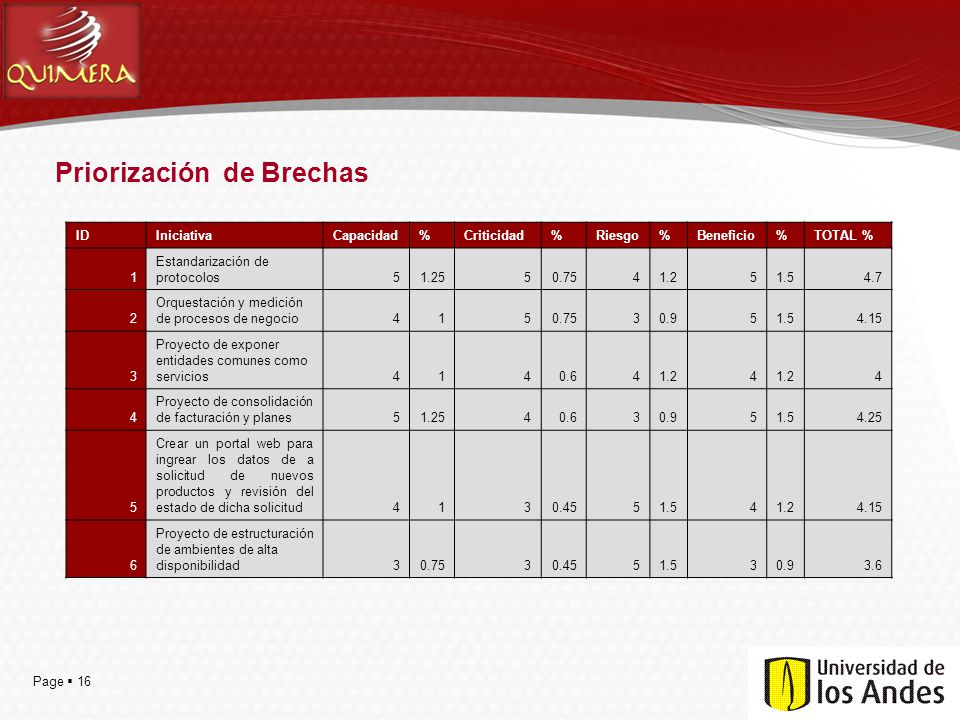

16 Page 16 Priorización de Brechas IDIniciativaCapacidad%Criticidad%Riesgo%Beneficio%TOTAL % 1 Estandarización de protocolos Orquestación y medición de procesos de negocio Proyecto de exponer entidades comunes como servicios Proyecto de consolidación de facturación y planes Crear un portal web para ingrear los datos de a solicitud de nuevos productos y revisión del estado de dicha solicitud Proyecto de estructuración de ambientes de alta disponibilidad

17 Page 17 Priorización de Brechas AS-IS TO-BE Time Roadmap
