1 R.E.B.T. Previsión de cargas.

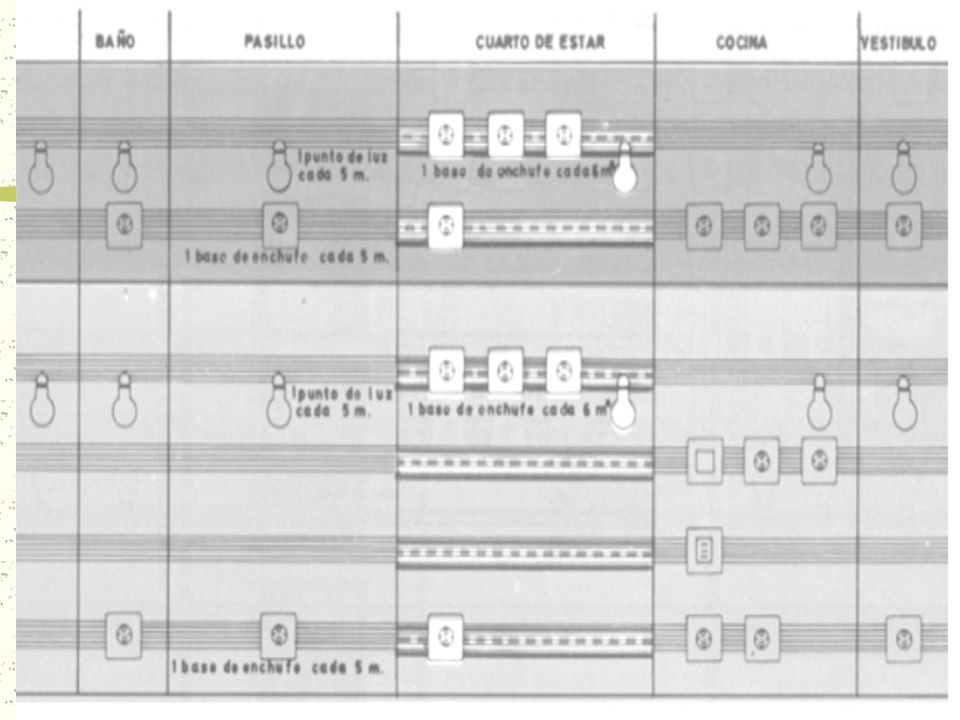

2 R.E.B.T. Cambios de circuitos.

3

4

5

6

7

8 R.E.B.T. Cambios de superficie. R.E.B.T. 1973R.E.B.T Mínimo. 80 m 2 máximoBásica hasta 160 m 2 Medio 150 m 2 máximoElevada. Más de 160 m 2 Elevada 200 m 2 máximo

9 Cuadro general de mando y protección. También llamado, anteriormente Cuadro individual de protección. Es de material termoplástico. (PVC) Autoextinguible. Empotrado. De superficie. Grado de protección IP30 e IK 07. Dimensiones de acuerdo a dispositivos instalados.

10 Figura cuadro general de mando y protección.

11 Cuadro individual de protección

12

13

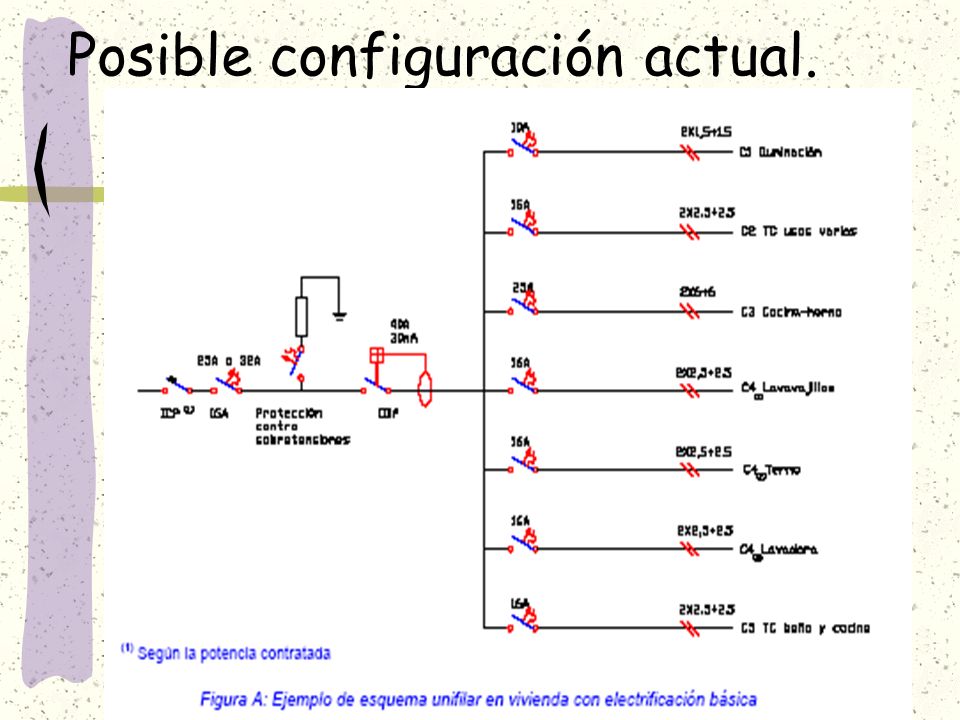

14 Posible configuración actual.

15

16 Posible configuración actual

17 Diferencias más importantes. REBT 1973REBT 2002 MI-BT-16-pto 1.1 Todos los dispositivos de mando y protección tanto los generales como los individuales de cada circuito se instalarán en un único cuadro. ITC-BT-17-pto.1.1 Los dispositivos generales e individuales de mando y protección se instalarán en un único o varios cuadros, según las características de la instalación.

18 Diferencias más importantes. REBT. 1973REBT 2002 No se especifica la altura de situación. Entre 1,4 m y 2 m. Para vivienda En locales comerciales 1 m altura mínima desde el nivel del suelo. No se especifica características de los envolventes IP ·30 IK 07

19 Diferencias más importantes. REBT 1973REBT 2002 No se especifica montaje ICP. La envolvente para el interruptor de control de potencia será precintable y sus dimensiones estarán de acuerdo con el tipo de suministro y tarifa a aplicar. Será un modelo oficialmente aprobado.

20 Diferencias más importantes. REBT 1973REBT 2002 No se especifica otros dispositivos de mando y protección. Se pueden instalar dispositivos contra sobretensiones. Dispositivos para el cambio de tarifa, tales como contactores que puenteen el ICP durante las horas de aplicación de una tarifa nocturna La norma UNE contiene requisitos para las cajas ICP.

21 Diferencias más importantes. REBT 1973REBT 2002 Sin circuitos diferentes bajo tubos o cubiertas protectoras, podrá no instalarse interruptor general automático. Siempre deberá existir un interruptor general automático, con poder de corte suficiente y como mínimo 4500 A.

22 Diferencias más importantes. REBT 1973REBT 2002 MI-BT-23-pto.4.1 El interruptor diferencial deberá tener un nivel de sensibilidad mínimo de 650 mA. ITC-BT 25 –pto 2.1 En viviendas todos los circuitos quedarán protegidos para una intensidad diferencial residual máxima de 30 mA.

23 Diferencias más importantes. REBT 1973REBT 2002 Los pequeños interruptores automáticos que protegen contra sobrecargas y cortocircuitos los circuitos interiores se recomienda que sean de corte omnipolar. ITC-BT-17-pto 1.3 Los pequeños interruptores automáticos que protegen contra sobrecargas y cortocircuitos interiores serán de corte omnipolar

24 Diferencias más importantes. REBT 1973REBT 2002 Requisitos aplicables solo a locales de pública concurrencia ITC-BT-17-pto 1.1 Los locales de uso común o de pública concurrencia, deberán tomarse las precauciones necesarias para que los dispositivos de mando y protección, no sean accesibles al publico en general.

25 Suministros monofásicos. ElectrificaciónPotencia en W.Calibre del IGA (A) Básica Elevada
