1 Guía de Elección Elección mediante catálogo de los envolventes Prisma Plus Sistema G Centro de Competencia Técnica Producto y Versión: Producto Prisma Plus Sistema G RevisiónFechaAutorModificaciones 1.018/03/2011Antonio SesmaPrimera versión

2 2 Puede encontrar esta guía, además de preguntas y respuestas técnicas confeccionadas por nuestro Centro de Competencia Técnica, en: http://www.schneider-electric.es/faqs También puede realizar su consulta en cualquier buscador de Internet

3 3 Prisma Plus: Elección mediante catálogo de los envolventes sistema G Índice: 1. Gama de envolventes Sistema G > 1.1 Cofret "Pack " 2. Método de búsqueda en Catálogo Prisma Plus > 1.2 Cofrets y armarios IP 30 > 1.3 Cofrets y armarios IP 55

4 4Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Punto 1 Gama de envolventes Sistema G Punto 2 Método de búsqueda en Catálogo Prisma Plus Contenidos

5 5Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 1.Envolventes Prisma Plus. El cuadro eléctrico debe garantizar el equilibrio permanente entre: las necesidades de seguridad y disponibilidad los requisitos de fiabilidad y capacidad de mantenimiento de la instalación.

6 6Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Mínimo necesario para garantizar la seguridad de un cuadro de BT Cumplir las Directivas BT para Cuadros Eléctricos. Puede hacerse: 1.- Cumpliendo la Norma armonizada resumen UNE EN60.439-1, ó 2.- Aportando soluciones técnicas que respondan a las exigencias de las Directivas Tales como: a) Disposiciones internacionales, b) Normas Nacionales, c) Reglamentos Nacionales, d) Reglas del Arte. Normativas vigentes

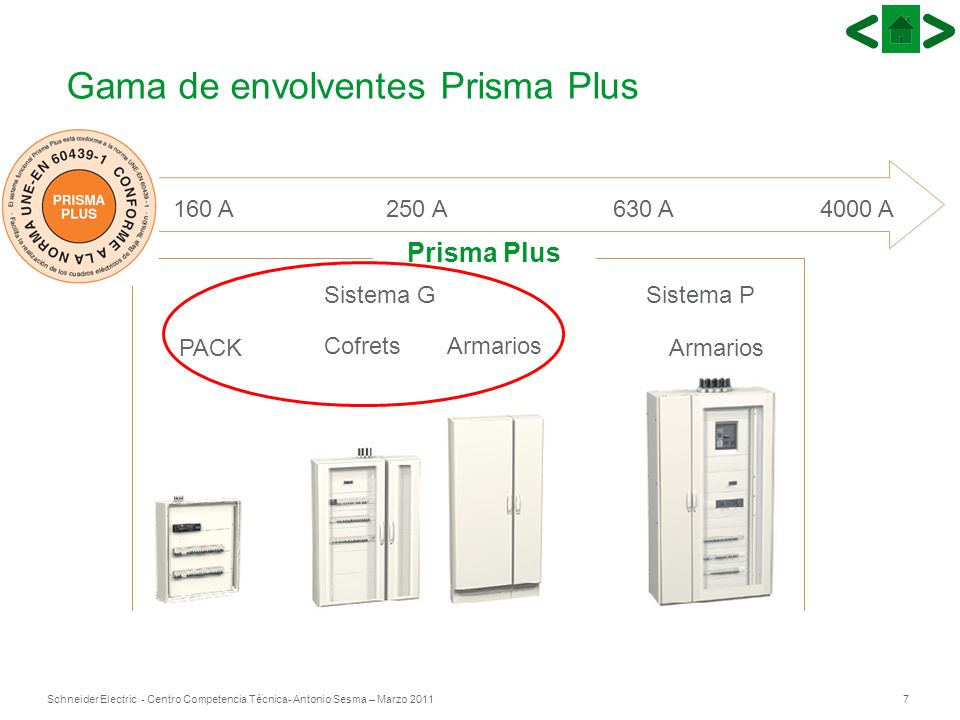

7 7Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 160 A 250 A 630 A 4000 A PACK CofretsArmarios Sistema GSistema P Prisma Plus Gama de envolventes Prisma Plus

8 8Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Cofrets Pack distribución eléctrica residencial y pequeño terciario. Cofrets y armarios IP 30 distribución de pequeñas y medianas industrias de pequeño y mediano terciario. Una gama de cofrets IP 55 para ambientes severos en entorno industrial. Características eléctricas del Sistema G Ie = 630 A Ui = 1000 V Icw = 25 kA/1s Ipk = 53 k Sistema G: Una oferta completa de envolventes para cualquier tipo de aplicación

9 9Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 160 A 250 A 630 A PACK CofretsArmarios Sistema G Prisma Plus Sistema G IP30 / 55 IK 07 – 08 – 10 1.1 Cofret "Pack ": Soluciones Prisma Plus

10 10Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Para aparamenta modular, hasta 160 A De 2 a 6 filas de altura en envolvente metálico. Facilidad de pedido: 1 referencia = cofret con carriles, tapas y obturadores. El cofret se suministra montado Puerta extraplana, plena o transparente Para la repartición de corriente: Juego de barras Powerclip 125A o 160A Repartidores Multiclip 63A y 80A Peines ó Distribloc 1.1 Cofret "Pack ": Soluciones Prisma Plus

11 11Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 160 A 250 A 630 A PACK CofretsArmarios Sistema G Prisma Plus Sistema G IP30 / 55 IK 07 – 08 – 10 1.2 Sistema G: cofrets y armarios IP 30

12 12Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Altura de 6 a 33 módulos útiles (de 3 en 3) Anchura 595mm totales Pasillo lateral ancho 305mm IP 30 de base, evolutivo IP 31 e IP 43 Puerta plena, transparente o parcial Armarios 27 a 33 módulos (1530 a 1830 mm) Cofrets 6 a 27módulos (330 a 1380 mm) 1.2 Sistema G: cofrets y armarios IP 30

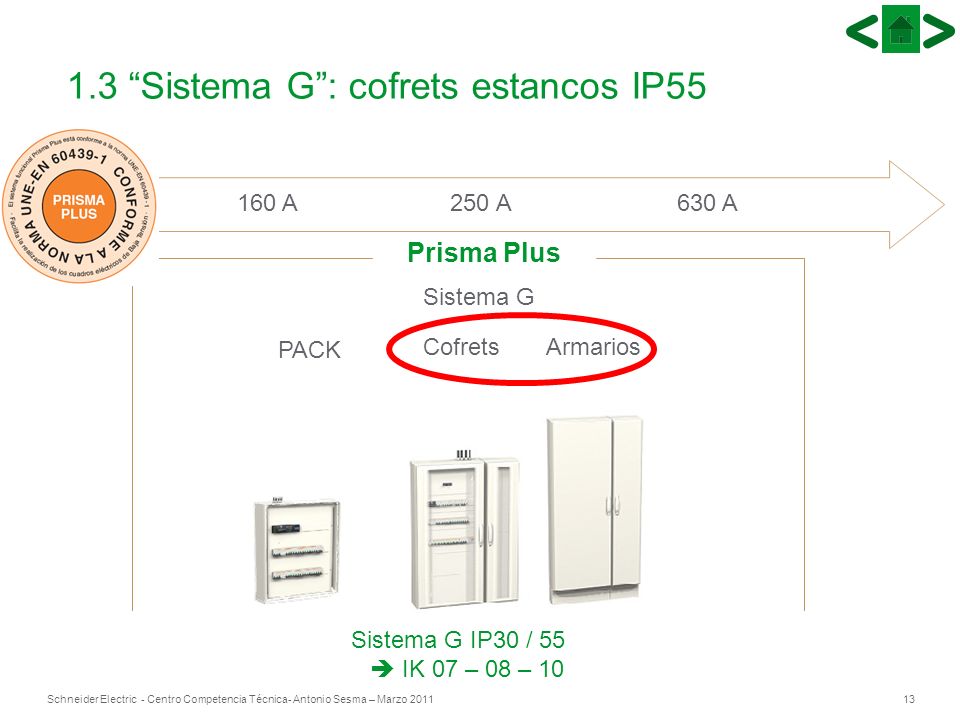

13 13Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 160 A 250 A 630 A PACK CofretsArmarios Sistema G Prisma Plus Sistema G IP30 / 55 IK 07 – 08 – 10 1.3 Sistema G: cofrets estancos IP55

14 14Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 IK 10 De 7 a 33 módulos útiles en altura Pasillo lateral de ancho 300 mm Asociación en todas direcciones Puerta plena, transparente ó parcial 1.3 Sistema G: cofrets estancos IP55

15 15Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Punto 1 Gama de envolventes Sistema G Punto 2 Método de búsqueda en Catálogo Prisma Plus Contenidos

16 16Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 2.Método de búsqueda en Catálogo Prisma Plus

17 17Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus *Página de catálogo.

18 18Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

19 19Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

20 20Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

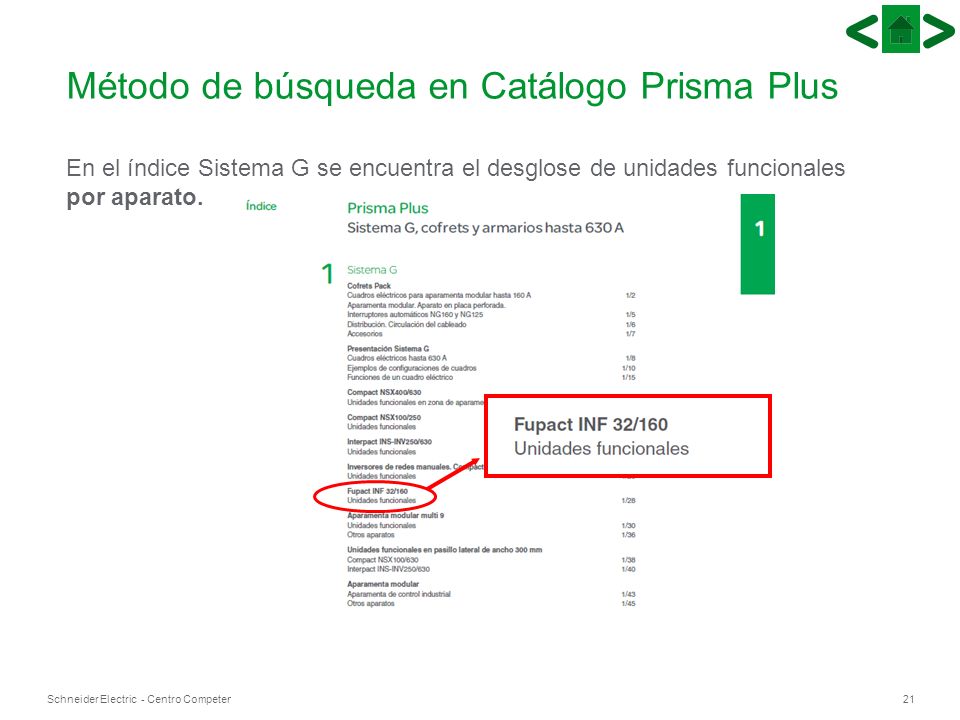

21 21Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

22 22Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

23 23Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 ¿Qué es una unidad funcional? La norma CEI 60439-1 y los cuadros ensayados indican que una Unidad Funcional es: Conjunto que comprende todos los elementos mecánicos y electricos que contribuyen a la ejecución de una misma función (aparato + placa soporte + tapa + conexionados + espacio ocupado) Conexión entrada Conexión salida Aparato + placa soporte+tapa perforada Método de búsqueda en Catálogo Prisma Plus

24 24Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 El desglose de unidades funcionales por aparato es rápido y fácil en las páginas de catálogo. Método de búsqueda en Catálogo Prisma Plus Unidad funcional =

25 25Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 El desglose de unidades funcionales por aparato es rápido y fácil en las páginas de catálogo. Método de búsqueda en Catálogo Prisma Plus ¿Espacio que ocupa la unidad funcional en el envolvente?

26 26Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 En la página de elección por aparato se puede seleccionar la forma de distribución en el envolvente. Método de búsqueda en Catálogo Prisma Plus

27 27Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En catálogo se puede encontrar las diferentes formas de distribución del sistema G. (pag 1/61)

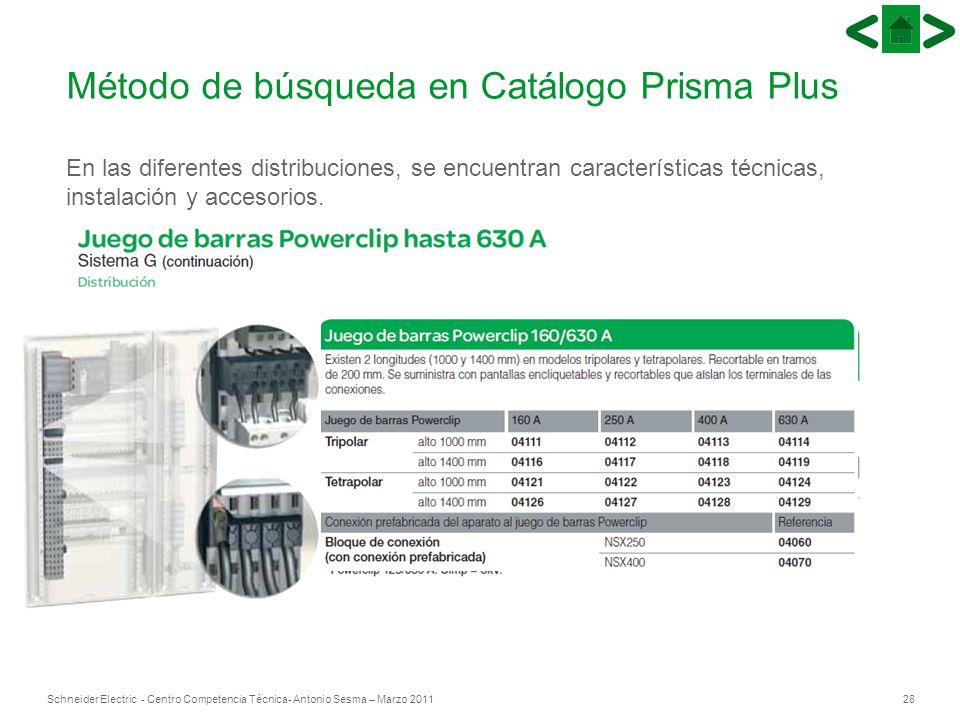

28 28Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones, se encuentran características técnicas, instalación y accesorios.

29 29Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

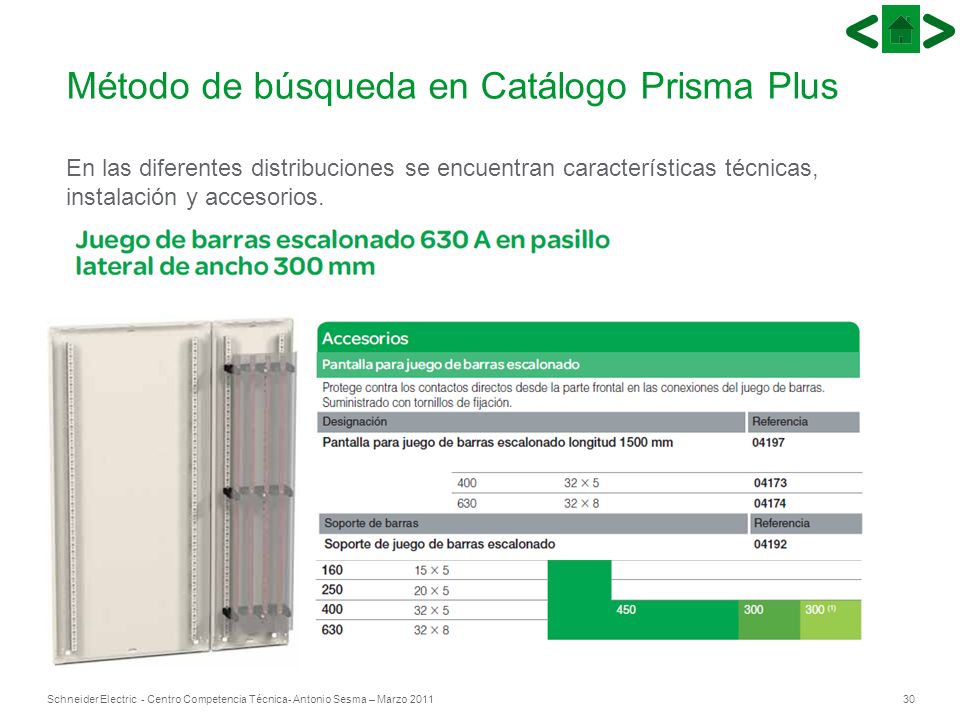

30 30Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

31 31Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

32 32Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

33 33Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

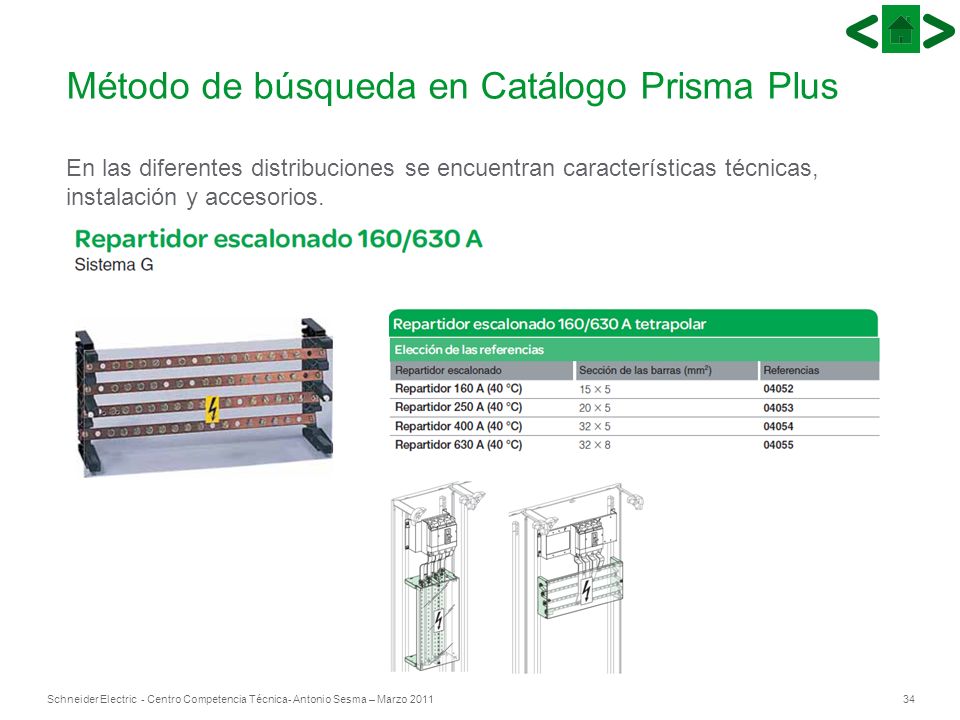

34 34Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

35 35Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Seleccionadas las unidades funcionales y el sistema de repartición, podemos conocer la dimensiones del envolvente en módulos verticales (1 módulo vertical = 50mm). Método de búsqueda en Catálogo Prisma Plus

36 36Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Seleccionadas las unidades funcionales y el sistema de repartición, se conoce la dimensiones del envolvente en módulos verticales Método de búsqueda en Catálogo Prisma Plus

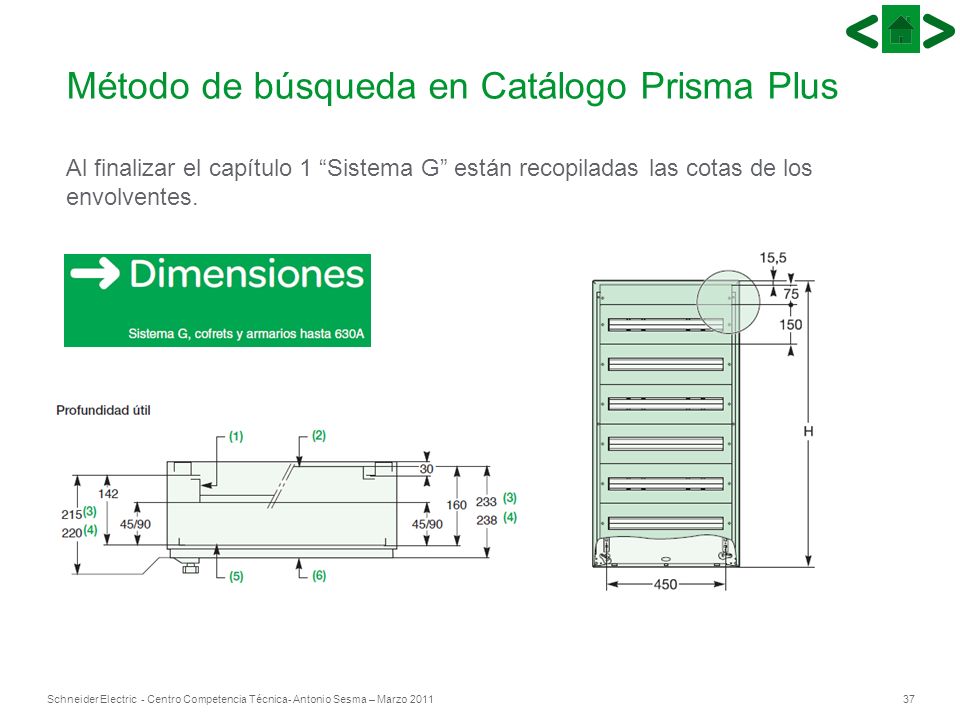

37 37Schneider Electric - Centro Competencia Técnica- Antonio Sesma – Marzo 2011 Al finalizar el capítulo 1 Sistema G están recopiladas las cotas de los envolventes. Método de búsqueda en Catálogo Prisma Plus

38 38 Make the most of your energy http://www.schneider-electric.es/faqs
