Hardware 3ra Parte Por: Ing. Juan Carlos Contreras Villegas

2 Computador Concepto: El Computador es un dispositivo electrónico capaz de procesar grandes cantidades de información en tiempos relativamente pequeños

3 Computadora Personal

4 El Case

5 La Tarjeta Madre Es una placa grande de circuitos que tiene los chips (chipset) necesarios para el funcionamiento del PC. En el se alojan y conectan los principales dispositivos. Permite la comunicación entre ellos a través de diferentes vías: buses, puertos e interfaces.

6

7

8 El Chipset Determina el tipo y velocidad del procesador y la memoria que puede albergar el motherboard

9 El CHIPSET Son un conjunto de chips controladores soldados al motherboard que manejan todos los buses que funcionan con éste El NorthBridge se usa como enlace entre el microprocesador y la memoria. Controla las funciones de acceso hacia y entre el microprocesador, la memoria RAM, el puerto gráfico AGP o el PCI Express de gráficos, y las comunicaciones con el puente sur.

10 El CHIPSET El SouthBridge controla los dispositivos asociados como son la controladora de discos IDE, puertos USB, Firewire, SATA, RAID, ranuras PCI, ranura AMR, ranura CNR, puertos infrarrojos, disquetera, LAN, PCI Express 1x y una lista de todos los elementos que podamos imaginar integrados en la placa madre. Es el encargado de comunicar el procesador con el resto de los periféricos.

11 El microprocesador El microprocesador es un circuito integrado que contiene todos los elementos necesarios para conformar una "unidad central de procesamiento" UCP, también es conocido como CPU (por sus siglas en inglés: Central Process Unit). En la actualidad este componente electrónico está compuesto por millones de transistores, integrados en una misma placa de silicio

12 El Microprocesador Velocidad y Ancho de Banda. El indicador de la frecuencia (millones de ciclos por segundo) de un microprocesador es una buena referencia de la velocidad de proceso, pero no el único. La cantidad de instrucciones necesarias para llevar a cabo una tarea concreta, así como el ancho de banda o la cantidad de instrucciones ejecutadas por ciclo IPC, son los otros dos factores que determinan la velocidad de la CPU.

13

14 Los BUSES Son un conjunto de circuitos encargados de la conexión entre el procesador y los demás dispositivos. Básicamente se los puede dividir en dos: Bus de Sistema. Conecta la CPU con la RAM Los hay de 133, 266, 333, 400, 533, 800 Mhz. Bus de I/O. Conecta la CPU con todos los demas componentes excepto la RAM

15 BUSES de I/O ISA (Industries Standard Architecture)
ISA 8. 8 BITS. ISA BITS, 8Mhz, 8Mb/Seg. PCI (Peripheral Component Interconnect) PCI BITS, 33 Mhz, 132 Mb/seg. PCI X. 64 BITS, 133 Mhz, 1Gb/seg. AGP (Accelerated Graphics Port) AGP 1x. 32 BITs, 66 Mhz, 266 Mb/seg. AGP 2x. 32 BITs, 66 Mhz, 533 Mb/seg. AGP 4x. 32 BITs, 66 Mhz, 1066 Mb/seg.

16 Los Puertos Permite conectar a dispositivos externos por medio de cables. Existen diferentes tipos: PS/2 Originalmente diseñadas para IBM, a el se conectan solo el Mouse y el Teclado. Puertos Serie ( COM1 y COM2). Normalmente se conectan el Mouse, Modem Puerto Paralelo (LPT1). Normalmente se conectan la Impresora, Scanner, y otros. Puerto USB (Universal Serial Bus), son capaces de conectar múltiples dispositivos en un mismo puerto (máximo 127).

17 MEMORIA RAM Es el lugar donde se almacenan tanto los datos que se van a procesar como los datos que son resultado de un proceso. Entre los últimos DIMM que existen en el mercado tenemos: SDRAM (100, 133). Funcionan con casi todos los micro, solo hay que verificar que la vel. del micro sea múltiplo de la memoria.

18 MEMORIA RAM DDR (Double Data Rate)

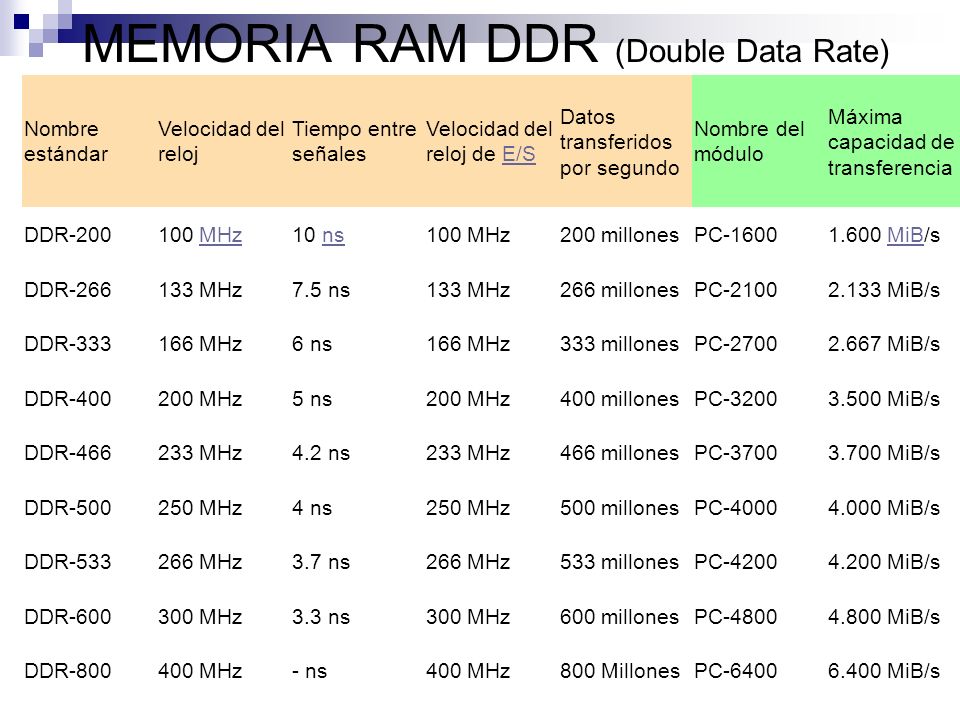

Nombre estándar Velocidad del reloj Tiempo entre señales Velocidad del reloj de E/S Datos transferidos por segundo Nombre del módulo Máxima capacidad de transferencia DDR-200 100 MHz 10 ns 200 millones PC-1600 1.600 MiB/s DDR-266 133 MHz 7.5 ns 266 millones PC-2100 2.133 MiB/s DDR-333 166 MHz 6 ns 333 millones PC-2700 2.667 MiB/s DDR-400 200 MHz 5 ns 400 millones PC-3200 3.500 MiB/s DDR-466 233 MHz 4.2 ns 466 millones PC-3700 3.700 MiB/s DDR-500 250 MHz 4 ns 500 millones PC-4000 4.000 MiB/s DDR-533 266 MHz 3.7 ns 533 millones PC-4200 4.200 MiB/s DDR-600 300 MHz 3.3 ns 600 millones PC-4800 4.800 MiB/s DDR-800 400 MHz - ns 800 Millones PC-6400 6.400 MiB/s

19 DDR 2 Nombre del estándar Velocidad del reloj Tiempo entre señales
Velocidad del reloj de E/S Datos transferidos por segundo Nombre del módulo Máxima capacidad de transferencia DDR2-400 200 MHz 10 ns 400 millones PC2-3200 3.200 MiB/s DDR2-533 266 MHz 7,5 ns 533 millones PC2-4200 4.264 MiB/s DDR2-667 333 MHz 6 ns 667 millones PC2-5300¹ 5.336 MiB/s DDR2-800 400 MHz 5 ns 800 millones PC2-6400 6.400 MiB/s DDR 533 MHz 3,75 ns 1.066 millones PC2-8500 8.500 MiB/s

20 DDR 3 Nombre del estánda Velocidad del reloj Tiempo entre señales
Velocidad del reloj de E/S Datos transferidos por segundo Nombre del módulo Máxima capacidad de transferencia DDR3-800 100 MHz 10 ns 400 MHz 800 Millones PC3-6400 6400 MiB/s DDR 133 MHz 7,5 ns 533 MHz 1.066 Millones PC3-8500 8533 MiB/s DDR 166 MHz 6 ns 667 MHz 1.333 Millones PC 10667 MiB/s DDR 200 MHz 5 ns 800 MHz 1.600 Millones PC 12800 MiB/s
