Descripción De Las Partes De Una Placa Madre Benjamín Vega Gutiérrez 7ºA.

Presentaciones similares


Presentación del tema: "Descripción De Las Partes De Una Placa Madre Benjamín Vega Gutiérrez 7ºA."— Transcripción de la presentación:

1 Descripción De Las Partes De Una Placa Madre Benjamín Vega Gutiérrez 7ºA

2 Partes De Una Placa Madre Conector PS2 para Mouse Conector PS2 para Mouse Conector PS2 para teclado Conector PS2 para teclado Puertos USB Puertos USB Puerto Serial Puerto Serial Conector LPT1 Conector LPT1 Conectores de audio Conectores de audio Regulador de voltaje Regulador de voltaje Batería (Pila) Batería (Pila) Rom Bios de sistema Rom Bios de sistema Slots Dimm Slots Dimm

3 ChipSet ChipSet Socket Socket Ranura CNR Ranura CNR Ranura PCI Ranura PCI Ranura AGP Ranura AGP Conector Para USB Conector Para USB Conector Panel Frontal Conector Panel Frontal Conector IDE Primario Conector IDE Primario Conector IDE Secundario Conector IDE Secundario Conector Floppy Conector Floppy Conector De Voltaje ATX Conector De Voltaje ATX

4 Esquema gráfico de una placa madre

5 Conectores PS/2 Los Conectores PS/2 También conocidos como conectores mini Dimm, son utilizados para conectar teclado y Mouse, su código de color es el siguiente: Los Conectores PS/2 También conocidos como conectores mini Dimm, son utilizados para conectar teclado y Mouse, su código de color es el siguiente: Verde para el Mouse Verde para el Mouse Lila para el teclado Lila para el teclado

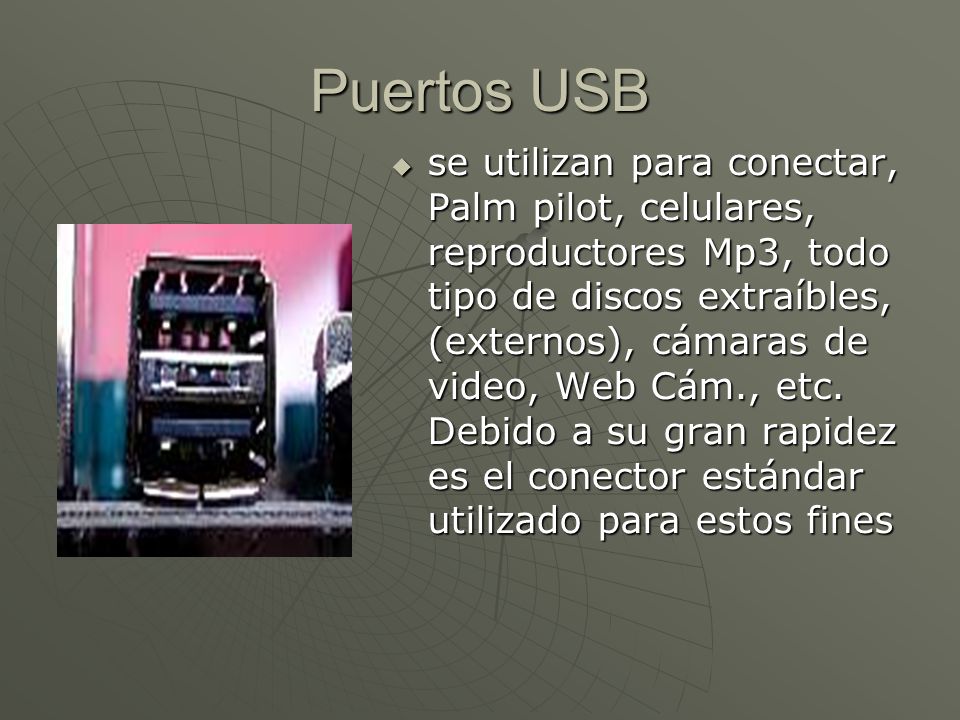

6 Puertos USB se utilizan para conectar, Palm pilot, celulares, reproductores Mp3, todo tipo de discos extraíbles, (externos), cámaras de video, Web Cám., etc. Debido a su gran rapidez es el conector estándar utilizado para estos fines se utilizan para conectar, Palm pilot, celulares, reproductores Mp3, todo tipo de discos extraíbles, (externos), cámaras de video, Web Cám., etc. Debido a su gran rapidez es el conector estándar utilizado para estos fines

7 Puerto Serial El Conector serial es lento respecto al USB y solo se usa para dispositivos antiguos, ya que ha quedado obsoleto. El Conector serial es lento respecto al USB y solo se usa para dispositivos antiguos, ya que ha quedado obsoleto.

8 Conector LPT1 Este puerto se utiliza para conectar impresoras, unidades externas, conectarse a otro PC, etc. Aunque ya se encuentra desactualizado, de todas formas hoy es más utilizado que el serial. Este puerto se utiliza para conectar impresoras, unidades externas, conectarse a otro PC, etc. Aunque ya se encuentra desactualizado, de todas formas hoy es más utilizado que el serial.

9 Conectores De Audio Las Placas con sonido integrado más básicas constan de 3 conectores, uno para entrada de micrófono, otro para salida de audio (parlantes ) y uno para entrada de audio Las Placas con sonido integrado más básicas constan de 3 conectores, uno para entrada de micrófono, otro para salida de audio (parlantes ) y uno para entrada de audio

10 Regulador De Voltaje El regulador cumple la función de mantener el voltaje fijo en 12v para placas P4, ya que el microprocesador necesita que este voltaje sea inalterable para su funcionamiento El regulador cumple la función de mantener el voltaje fijo en 12v para placas P4, ya que el microprocesador necesita que este voltaje sea inalterable para su funcionamiento

11 Bateria Es una pila de litio que cumple la función de mantener almacenada la información básica como, fecha, hora, etc. Grabada en la Rom Bios. Es una pila de litio que cumple la función de mantener almacenada la información básica como, fecha, hora, etc. Grabada en la Rom Bios.

12 Rom Bios Rom (mem. De solo lectura), Bios (Sistema básico de Entrada/salida del PC), es una memoria flash, que incorpora la configuración del sistema (configuración de fábrica, antes de cargar el OS). Rom (mem. De solo lectura), Bios (Sistema básico de Entrada/salida del PC), es una memoria flash, que incorpora la configuración del sistema (configuración de fábrica, antes de cargar el OS).

13 Slots Dimm Este slot es utilizado para conectar las mem. Ram, existen diferentes tipos, las SDRAM, las DDR y ahora último las DDR2, las placas más modernas ej: (ASROCK ConRoe1333- D667) soporta hasta 4GB en mem Ram DDR2 Este slot es utilizado para conectar las mem. Ram, existen diferentes tipos, las SDRAM, las DDR y ahora último las DDR2, las placas más modernas ej: (ASROCK ConRoe1333- D667) soporta hasta 4GB en mem Ram DDR2

14 ChipSet Llamado por Intel MCH o Hub controlador de memoria, es el encargado de controlar el tráfico de alta velocidad entre la memoria y el procesador Llamado por Intel MCH o Hub controlador de memoria, es el encargado de controlar el tráfico de alta velocidad entre la memoria y el procesador

15 Socket Es el zócalo donde se monta el procesador, a lo largo del tiempo se han desarrollado nuevos tipos de sockets. Es el zócalo donde se monta el procesador, a lo largo del tiempo se han desarrollado nuevos tipos de sockets. Los Sockets no son intercambiables, no aceptan procesadores de otras marcas ni de otros modelos no especificados en el manual de la placa. Los Sockets no son intercambiables, no aceptan procesadores de otras marcas ni de otros modelos no especificados en el manual de la placa.

16 Ranura CNR Conector riser de comunicación y redes, sirven para conectar dispositivos analógicos SoundMax, con audio SPX, de muy buena calidad, aunque su uso general es para conectar tarjetas de Fax-MODEM Conector riser de comunicación y redes, sirven para conectar dispositivos analógicos SoundMax, con audio SPX, de muy buena calidad, aunque su uso general es para conectar tarjetas de Fax-MODEM

17 Ranura AGP El Puerto de Aceleración Gráfica, permite colocar tarjetas de video que tengan acceso directo al bus del sistema. El Puerto de Aceleración Gráfica, permite colocar tarjetas de video que tengan acceso directo al bus del sistema.

18 Ranura PCI La ranura PCI permite conectar por ejemplo una tarjeta de red. En el caso de las Placas actuales (que soportan procesadores Dual Core) se utilizan las ranuras PCI-Express, en reemplazo de las AGP para las tarjetas Gráficas, soportando tarjetas de última generación. La ranura PCI permite conectar por ejemplo una tarjeta de red. En el caso de las Placas actuales (que soportan procesadores Dual Core) se utilizan las ranuras PCI-Express, en reemplazo de las AGP para las tarjetas Gráficas, soportando tarjetas de última generación.

19 Conector Para UBS El conector USB sirve para conectar los puertos USB del panel frontal o para conectar dispositivos como por ejemplo un multi-lector de tarjetas interno. El conector USB sirve para conectar los puertos USB del panel frontal o para conectar dispositivos como por ejemplo un multi-lector de tarjetas interno.

20 Conector panel frontal El conector del panel frontal sirve para conectar los leds de encendido y de disco duro, además de los botones de encendido/apagado y reset. El conector del panel frontal sirve para conectar los leds de encendido y de disco duro, además de los botones de encendido/apagado y reset.

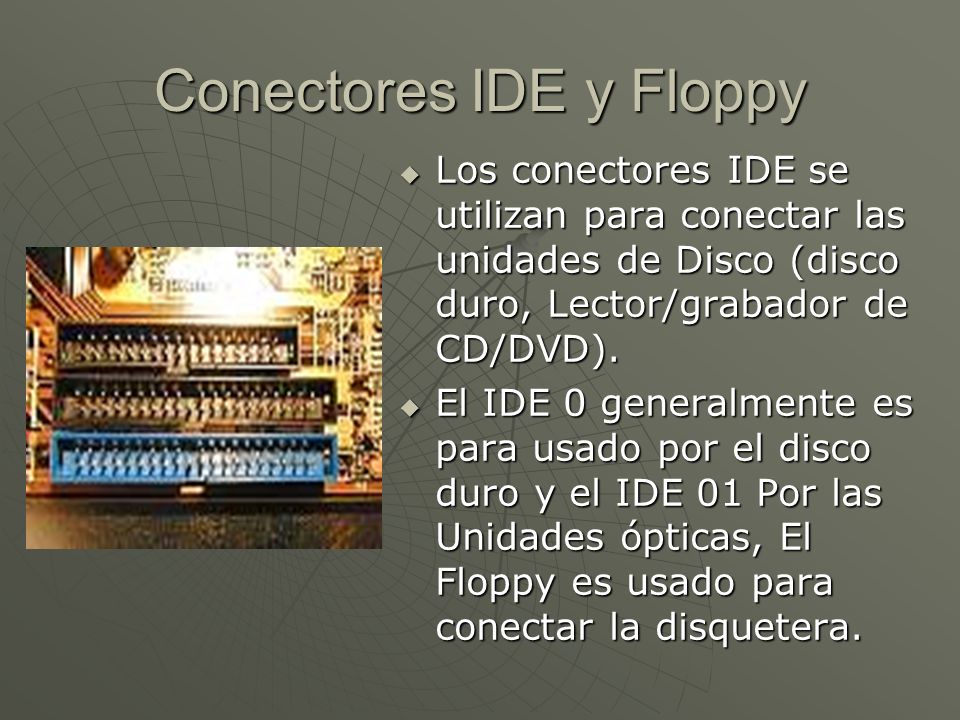

21 Conectores IDE y Floppy Los conectores IDE se utilizan para conectar las unidades de Disco (disco duro, Lector/grabador de CD/DVD). Los conectores IDE se utilizan para conectar las unidades de Disco (disco duro, Lector/grabador de CD/DVD). El IDE 0 generalmente es para usado por el disco duro y el IDE 01 Por las Unidades ópticas, El Floppy es usado para conectar la disquetera. El IDE 0 generalmente es para usado por el disco duro y el IDE 01 Por las Unidades ópticas, El Floppy es usado para conectar la disquetera.

22 Conector De Voltaje ATX Este se utiliza para conectar el cable de alimentación proveniente de la fuente de poder hacia la placa madre. (las fuentes de poder más conocidas son las ATX. Este se utiliza para conectar el cable de alimentación proveniente de la fuente de poder hacia la placa madre. (las fuentes de poder más conocidas son las ATX.
