Presentación del tema: "EL ORDENADOR Y SUS COMPONENTES. HARDWARE Y SOFTWARE El hardware (la máquina) es el conjunto de componentes físicos que componen el ordenador. Software."— Transcripción de la presentación:

1 EL ORDENADOR Y SUS COMPONENTES

2 HARDWARE Y SOFTWARE El hardware (la máquina) es el conjunto de componentes físicos que componen el ordenador. Software (el programa) es el conjunto de instrucciones utilizadas por el ordenador

3 LOS PERIFÉRICOS ENTRADA: Introducen información al ordenador. Teclado Ratón Scanner Micrófono Cámara de fotos, vídeo Dispositivos de juegos, game pads, joysticks. SALIDA: Reciben información del ordenador. Monitor Impresora Altavoces Otros periféricos.

4 PERIFÉRICOS DE ENTRADA Teclado Convierte la pulsación de las teclas en unos y ceros. Se conecta al puerto PS/2 o USB. Los hay con cable e inalámbricos. Ratón Controla el puntero de la pantalla. Los actuales tienen dos botones y ruleta. Se conecta al puerto PS/2 o USB Scanner Permite introducir información que tenemos en papel. En forma de imágenes o texto (programas OCR).

5 PERIFÉRICOS DE ENTRADA Micrófono Se conecta a la tarjeta de sonido o a la placa base. Palancas para videojuegos Se conectan al puerto USB Videocámaras

6 LOS PERIFÉRICOS DE SALIDA Monitor TFTCRT Medida de un monitor: se mide la diagonal de la pantalla en pulgadas 1 pulgada = 25,4 mm 4 3

7 LOS PERIFÉRICOS DE SALIDA Impresoras InyecciónLaserLa resolución de la impresora se mide en ppp. Ejemplo: 1440 x 720 ppp Otra característica son las páginas por minuto que imprime

8 PERIFÉRICOS SALIDA Altavoces: Sistema 2.0 Sistema 2.1 Stereo + bajos. Sistema 5.1 (home cinemas, 5 altavoces más bajos. PERIFÉRICOS DE ENTRADA/ SALIDA MODEM EQUIPO MULTIFUNCIÓN

9 UNA MIRADA AL INTERIOR DE LA TORRE O CAJA O CPU ESTOS SON LOS PRINCIPALES COMPONENTES INTERNOS DEL PC (PERSONAL COMPUTER): FUENTE DE ALIMENTACIÓN PLACA BASE UNIDADES DE ALMACENAMIENTO

10 FUENTE DE ALIMENTACIÓN TRANSFORMA EL VOLTAJE DEL ENCHUFE 220v AC EN VOLTAJES CONTINUOS MÁS PEQUEÑOS

11 LA PLACA BASE o PLACA MADRE Es el soporte sobre el cual se instalan los diferentes chips y los demás elementos que forman parte del ordenador.

12 LA PLACA BASE Chipset BIOS Zócalo microprocesador RAM Batería Ranuras de expansión Puertos CONECTORES ALMACENAMIENTO

13 LA PLACA BASE

14 Placas base actuales

15 CHIPSET

16 BIOS Y BATERÍA

17 EL MICROPROCESADOR El microprocesador es el cerebro del ordenador porque acoge la Unidad Central de Proceso (CPU) Sus funciones son: Procesar las instrucciones Realizar los cálculos Manejar el flujo de información

18 MICROPROCESADORES Intel 2008 Celeron Pentium 4, D Core 2 Duo Core 2 Quad Mayor Potencia

19 MICROPROCESADORES AMD 2008 Sempron Athlon 64 Athlon 64 x2 Athlon FX Mayor Potencia

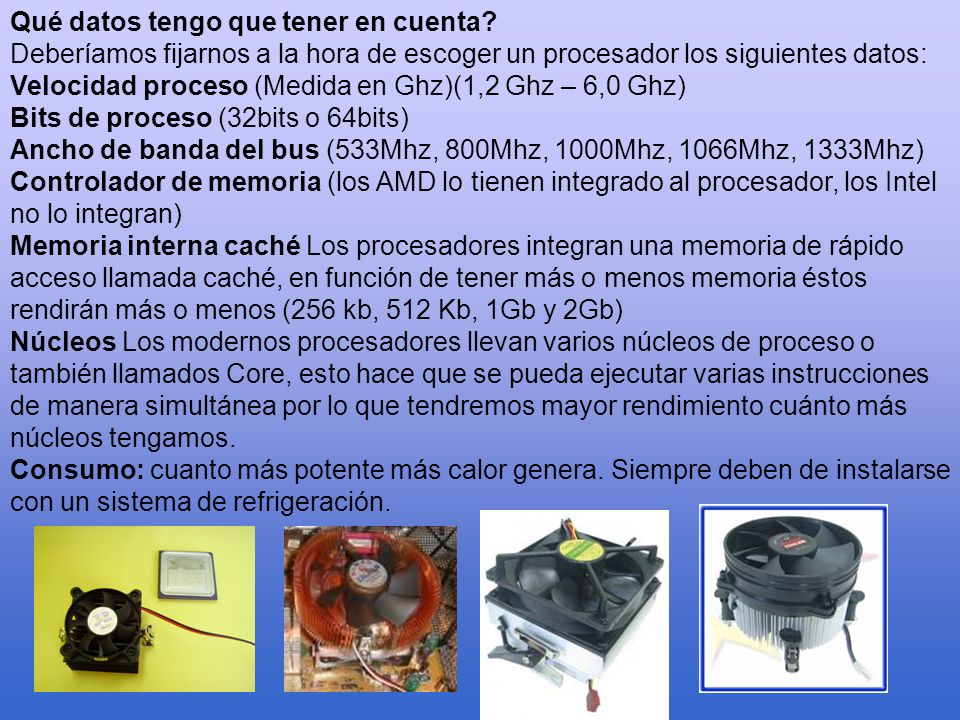

20 Qué datos tengo que tener en cuenta? Deberíamos fijarnos a la hora de escoger un procesador los siguientes datos: Velocidad proceso (Medida en Ghz)(1,2 Ghz – 6,0 Ghz) Bits de proceso (32bits o 64bits) Ancho de banda del bus (533Mhz, 800Mhz, 1000Mhz, 1066Mhz, 1333Mhz) Controlador de memoria (los AMD lo tienen integrado al procesador, los Intel no lo integran) Memoria interna caché Los procesadores integran una memoria de rápido acceso llamada caché, en función de tener más o menos memoria éstos rendirán más o menos (256 kb, 512 Kb, 1Gb y 2Gb) Núcleos Los modernos procesadores llevan varios núcleos de proceso o también llamados Core, esto hace que se pueda ejecutar varias instrucciones de manera simultánea por lo que tendremos mayor rendimiento cuánto más núcleos tengamos. Consumo: cuanto más potente más calor genera. Siempre deben de instalarse con un sistema de refrigeración.

21 MEMORIA RAM MEMORIA INTERNA DEL ORDENADOR MEMORIA RAM MEMORIA ROM BIOS Memoria DDR2 Memoria DDR La elección entre un tipo de memoria u otro viene determinado por la placa base que usemos y la cantidad de la misma (expresado en Mb), de la aplicación que vayamos a darle a nuestro ordenador y de la capacidad de la placa base. Memoria DDR3 Mayor velocidad

22 LOS PUERTOS Serie (en desuso) Paralelo (en desuso) USB PS/2 Teclado, ratón, scanner, impresora, etc. Sonido Fire Wire Red DVI

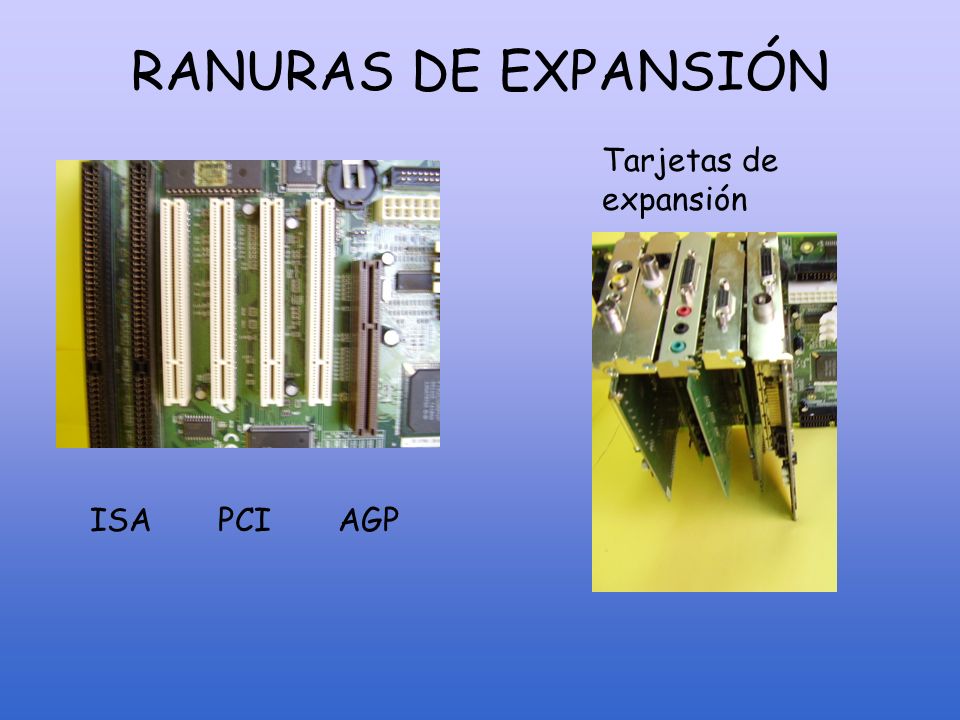

23 RANURAS DE EXPANSIÓN ISAPCIAGP Tarjetas de expansión

24 SLOT PCI-EXPRESS El conector PCI Express 1X posee 36 clavijas, y está destinado a usos de entrada/salida con un gran ancho de banda El conector PCI Express 4X posee 64 clavijas y tiene como finalidad el uso en servidores: El conector PCI Express 8X posee 98 clavijas y tiene como finalidad el uso en servidores: El conector PCI Express 16X posee 164 clavijas, mide 89 mm de largo, y tiene como finalidad el uso en el puerto gráfico:

25 Ranuras PCI y PCI-Express

26 TARJETAS DE EXPANSIÓN Son unas tarjetas de circuitos impresos que aumentan las funciones de un ordenador Se conectan a las ranuras de expansión

27 TARJETAS DE EXPANSIÓN Sintonizadora TVRedSonidoTarj. Gráfica

28 Tarjeta gráfica Una tarjeta gráfica, tarjeta de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor.tarjeta de expansióncomputadoraCPUmonitor televisor

29 Componentes de la Tarjeta gráfica GPU La GPU, acrónimo de «Graphics Processing Unit», que significa «Unidad de Procesado de Gráficos» es un procesador (como la CPU) dedicado al procesamiento de gráficos; su razón de ser es aligerar la carga de trabajo del procesador central y, por ello, está optimizada para el cálculo en coma flotante, predominante en las funciones 3D.GPUCPUcoma flotante

30 DISCO DURO Es un dispositivo de almacenamiento de datos, que utiliza tecnología magnética.

31 DISCO DURO Conectores IDE Conectores SATA

32 UNIDAD DE DISCO O DISQUETERA Es el dispositivo que, utilizando la tecnología magnética, permite leer y grabar información en los discos flexibles o disquetes.

33 UNIDADES ÓPTICAS LASER

34 UNIDADES ÓPTICAS Lector CDSólo lecturaCDs 700 MB Regrabadora CD Lee y escribe CD-r, CD-rw Lector DVDSólo lecturaDVDs 4,7 GB Regrabadora DVD Lee y escribe DVD-r DVD+r DVD rw

35 MEMORIA EXTERNA DEL ORDENADOR SISTEMAS DE ALMACENAMIENTO MAGNÉTICOS DISCO DURODISQUETE DE 3 ½ SISTEMAS DE ALMACENAMIENTO LASER CDDVD REGRABABLEDVD SISTEMAS DE ALMACENAMIENTO

36 Memorias Flash Las memorias flash son de carácter no volátil, esto es, la información que almacena no se pierde en cuanto se desconecta de la corriente, la información se almacena mediante tecnología eléctrica. Los pendrive son tarjetas con un conector USB.no volátil
