{ Introducción al Hardware Definiciones Hardware Como se observa, se trata de los componentes físicos de una PC. Su definición en inglés se refiere a.

Presentaciones similares


Presentación del tema: "{ Introducción al Hardware Definiciones Hardware Como se observa, se trata de los componentes físicos de una PC. Su definición en inglés se refiere a."— Transcripción de la presentación:

1

2 { Introducción al Hardware Definiciones

3 Hardware Como se observa, se trata de los componentes físicos de una PC. Su definición en inglés se refiere a la parte difícil por las dificultades que representa su instalación, reemplazo o actualización. Software En cambio el Software, es la parte que le entrega inteligencia al hardware, como se observa el sistema operativo es un ejemplo, todas las aplicaciones pertenecen al grupo del software. Al contrario del Hard, su instalación, reemplazo o actualización es sencilla.

4 Introducción al Hardware Componentes de la PC

5 Parlantes Teclado Gabinete Mouse Monitor

6 Introducción al Hardware Reconocimiento de componentes externos

7 Bahías de 5 ¼ para unidades de CD o extraíbles Bahías de 3 ½ para unidades Floppy Botón de power y reset Puertos de e/s USB

8 Conexión de corriente Conexión de monitor (ausente en algunos modelos) Ventilación de la fuente Puertos de entrada / salida Expansión para puertos de entrada / salida

9 Introducción al Hardware Reconocimiento de componentes internos

10 Motherboard MicroprocesadorMemorias RAM Disco Rígido FloppyUnidad de CDCable IDE Cable Floppy Cable Serial ATA Placas de expansión Cooler

11 Motherboard

12 La placa base, placa madre o tarjeta madre (en inglés motherboard) es la tarjeta de circuitos impresos que sirve como medio de conexión entre: El microprocesador, circuitos electrónicos de soporte, ranuras para conectar parte o toda la RAM del sistema, la ROM y ranuras especiales (slots) que permiten la conexión de tarjetas adaptadoras adicionales. Estas tarjetas de expansión suelen realizar funciones de control de periféricos tales como monitores, impresoras, unidades de disco, etc. Breve definición

13 Motherboard Reconocimiento de componentes

14

15 Slots de RAM Puertos de e/s Zócalo de CPU BIOS Conexión ATX 6 Soporte de Cooler 7 Conexión ATA 8 Puente Norte 9Conexión Floppy 10 Bus PCI Express 11 Bus AGP 12 Puente Sur 13 Bus PCI 14 Batería del CMOS &

16 Motherboard Funcionamiento

17 El bus de datos: El BUS es el camino que une al Microprocesador con los demás componentes de entrada y salida y a estos con la memoria, a través de la Motherboard por medio del DMA (canal de Acceso Directo a Memoria) BUS DE DATOS BUS DE DIRECCIONES ENTRADA/SALIDA RAM CPU BUS DE CONTROL BUS DE DATOS: Camino por el que el Microprocesador transporta los datos desde y hacia los dispositivos de entrada/salida. BUS DE DIRECCIONES: Bus que establece el destino de los datos. BUS DE CONTROL: Administra la forma en que serán encarados los procesos.

18 El chipset: 266 Mhz AGP X 4200/266 Mhz Memory Bus ATA 33/66/100 AGP RAM CPU Norht Bridge PCI USB South Bridge HDD Serial Parallel Floppy Teclado Mouse Audio Integrado Esquema de Trabajo:

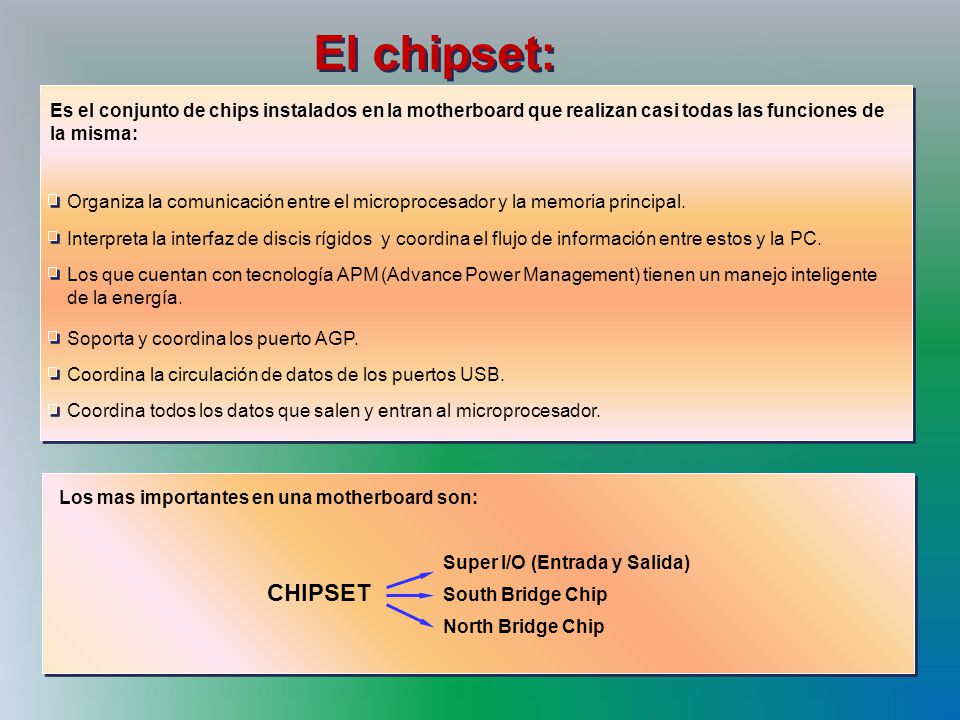

19 El chipset: Los que cuentan con tecnología APM (Advance Power Management) tienen un manejo inteligente de la energía. Organiza la comunicación entre el microprocesador y la memoria principal. Interpreta la interfaz de discis rígidos y coordina el flujo de información entre estos y la PC. Es el conjunto de chips instalados en la motherboard que realizan casi todas las funciones de la misma: Soporta y coordina los puerto AGP. Coordina la circulación de datos de los puertos USB. Coordina todos los datos que salen y entran al microprocesador. Super I/O (Entrada y Salida) South Bridge Chip North Bridge Chip CHIPSET Los mas importantes en una motherboard son:

20 Motherboard Conexiones

21 Conector ATX Conector ATX (fuente) Fuente conectada Conector ATX (mother)

22 Puertos de entrada y salida PS-2 (verde, mouse y lila, teclado) USB COM (mouse) LPT (impresora) Game Sonido

23 Las Ranuras de Expansión: PCI: V 1.0 (1993) = 32 bits V 2.0 / 2.1 (1994) = 64 bits PCI: Peripheral Component Interconnect (1993) Intel

24 Las Ranuras de Expansión: AGP: Acellerated Graphics Port (1996) Intel AGP: AGP (1996) = 66 Mhz AGPX2 (1998) = 132 Mhz AGPX4 (1998) = 264 Mhz 32 bits

25 Las Ranuras de Expansión: PCI Express : Peripheral Component Interconnect Express (2004) Intel-NVidia 16 x 8 x 4 x 1 x PCIe Switch Chipset unidireccional bidireccional Esta Tecnología puede ser Unidireccional o Bidireccional duplicando el Ancho de Banda PCIe 1x = 250 MB/s PCIe 4x = 1000 MB/s PCIe 8x = 2000 MB/s PCIe 16x = 4000 MB/s Unidireccional PCIe 1x = 500 MB/s PCIe 4x = 2000 MB/s PCIe 8x = 4000 MB/s PCIe 16x = 8000 MB/s Bidireccional

26 Ancho de Banda: El ANCHO DE BANDA es el resultado de multiplicar el bus de datos (en bytes) por la Velocidad de transferencia ( en Mhz). Es la cantidad de Mb. por segundo (MB/seg) que un dispositivo puede transferir. Es importante saber que 1 byte es igual a 8 bits Ancho de Banda = {Bus (bits)/8} (bytes) X Velocid. de Transf. (Mhz) Mb / seg.

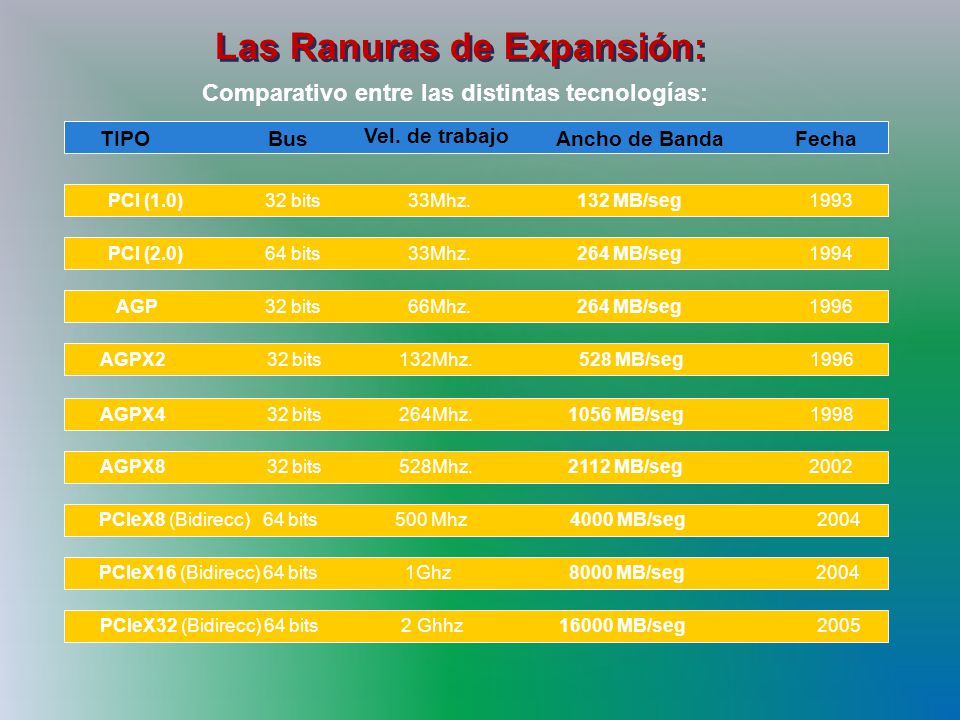

27 Las Ranuras de Expansión: Comparativo entre las distintas tecnologías: Bus Vel. de trabajo TIPOAncho de BandaFecha PCI (1.0) 32 bits 33Mhz. 132 MB/seg 1993 PCI (2.0) 64 bits 33Mhz. 264 MB/seg 1994 AGP 32 bits 66Mhz. 264 MB/seg 1996 AGPX2 32 bits 132Mhz. 528 MB/seg 1996 AGPX4 32 bits 264Mhz MB/seg 1998 AGPX8 32 bits 528Mhz MB/seg 2002 PCIeX8 (Bidirecc) 64 bits 500 Mhz 4000 MB/seg 2004 PCIeX16 (Bidirecc) 64 bits 1Ghz 8000 MB/seg 2004 PCIeX32 (Bidirecc) 64 bits 2 Ghhz MB/seg 2005

28 Motherboard Análisis de funcionalidad

29 MICRO ATX Motherboard pequeño, con poca proyección de actualización y sistema Single chip. Línea económica MINI ATX Motherboard de características similares al Micro pero con una mayor posibilidad de expansión ATX Motherboard de características de gama alta, equipado con Dual chip LPX Motherboard apto para el armado de equipos DeskTop
