Trabajo Práctico La Placa Madre- Motherboard Florencia Torres Duarte, Camila Toperberg y Maria Belén González 3° T. Contable 2010.

Presentaciones similares


Presentación del tema: "Trabajo Práctico La Placa Madre- Motherboard Florencia Torres Duarte, Camila Toperberg y Maria Belén González 3° T. Contable 2010."— Transcripción de la presentación:

1 Trabajo Práctico La Placa Madre- Motherboard Florencia Torres Duarte, Camila Toperberg y Maria Belén González 3° T. Contable 2010

2 FLOPPY CHIPSET

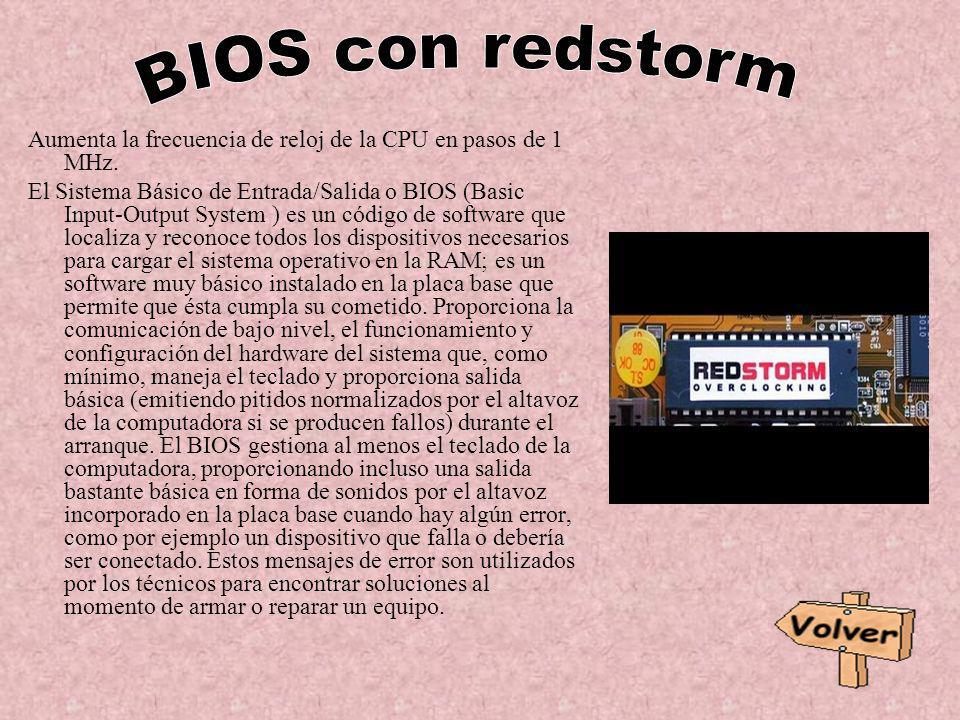

3 Aumenta la frecuencia de reloj de la CPU en pasos de 1 MHz. El Sistema Básico de Entrada/Salida o BIOS (Basic Input-Output System ) es un código de software que localiza y reconoce todos los dispositivos necesarios para cargar el sistema operativo en la RAM; es un software muy básico instalado en la placa base que permite que ésta cumpla su cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y configuración del hardware del sistema que, como mínimo, maneja el teclado y proporciona salida básica (emitiendo pitidos normalizados por el altavoz de la computadora si se producen fallos) durante el arranque. El BIOS gestiona al menos el teclado de la computadora, proporcionando incluso una salida bastante básica en forma de sonidos por el altavoz incorporado en la placa base cuando hay algún error, como por ejemplo un dispositivo que falla o debería ser conectado. Estos mensajes de error son utilizados por los técnicos para encontrar soluciones al momento de armar o reparar un equipo.

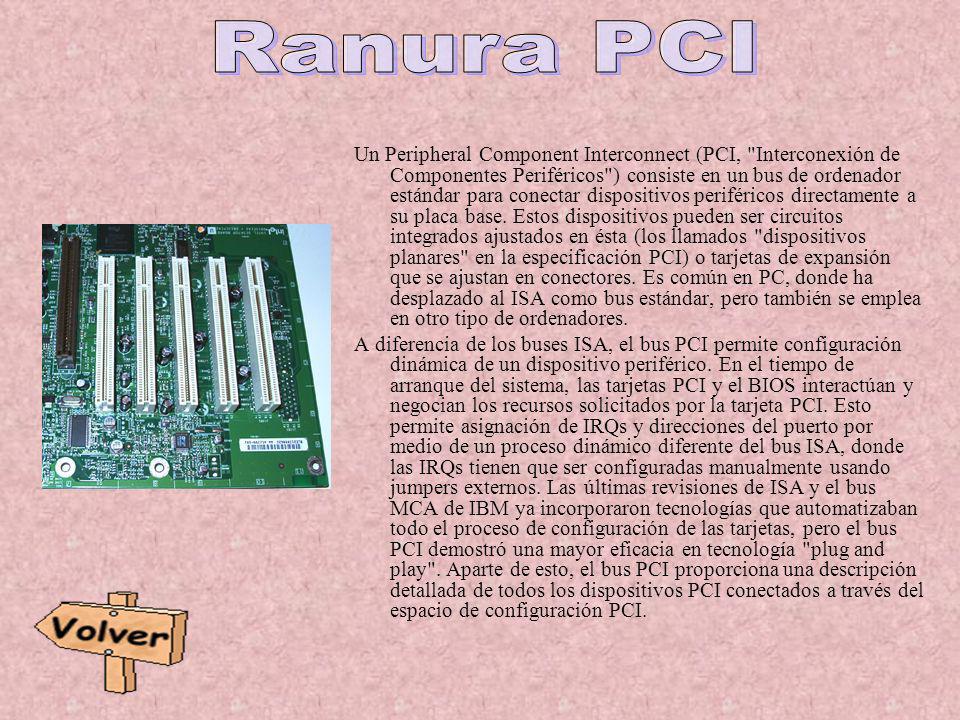

4 Un Peripheral Component Interconnect (PCI, "Interconexión de Componentes Periféricos") consiste en un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en PC, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores. A diferencia de los buses ISA, el bus PCI permite configuración dinámica de un dispositivo periférico. En el tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por la tarjeta PCI. Esto permite asignación de IRQs y direcciones del puerto por medio de un proceso dinámico diferente del bus ISA, donde las IRQs tienen que ser configuradas manualmente usando jumpers externos. Las últimas revisiones de ISA y el bus MCA de IBM ya incorporaron tecnologías que automatizaban todo el proceso de configuración de las tarjetas, pero el bus PCI demostró una mayor eficacia en tecnología "plug and play". Aparte de esto, el bus PCI proporciona una descripción detallada de todos los dispositivos PCI conectados a través del espacio de configuración PCI.

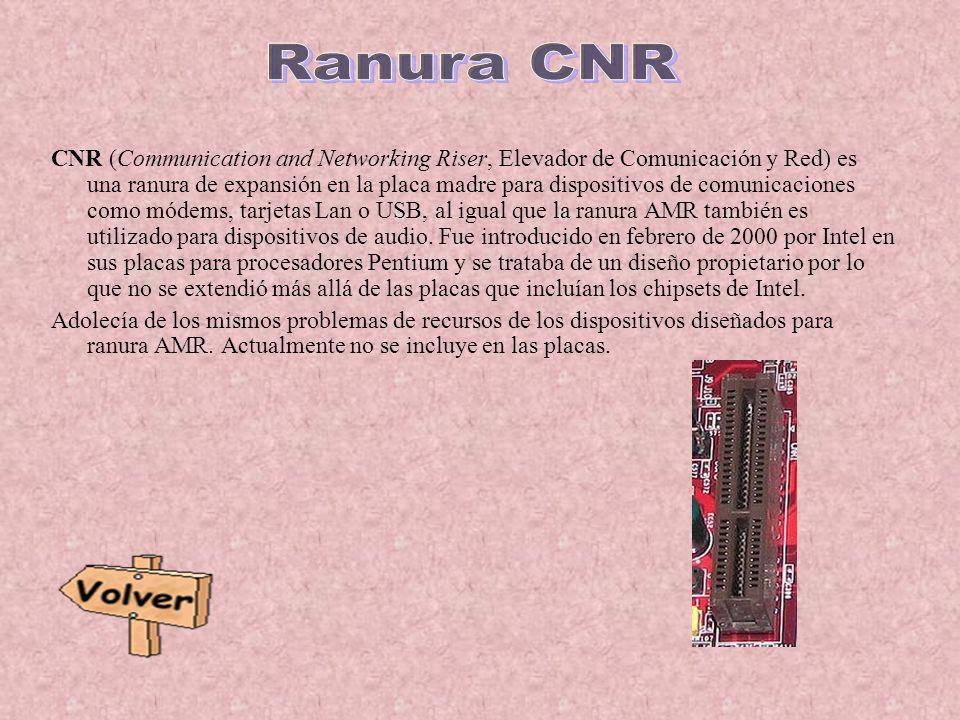

5 CNR (Communication and Networking Riser, Elevador de Comunicación y Red) es una ranura de expansión en la placa madre para dispositivos de comunicaciones como módems, tarjetas Lan o USB, al igual que la ranura AMR también es utilizado para dispositivos de audio. Fue introducido en febrero de 2000 por Intel en sus placas para procesadores Pentium y se trataba de un diseño propietario por lo que no se extendió más allá de las placas que incluían los chipsets de Intel. Adolecía de los mismos problemas de recursos de los dispositivos diseñados para ranura AMR. Actualmente no se incluye en las placas.

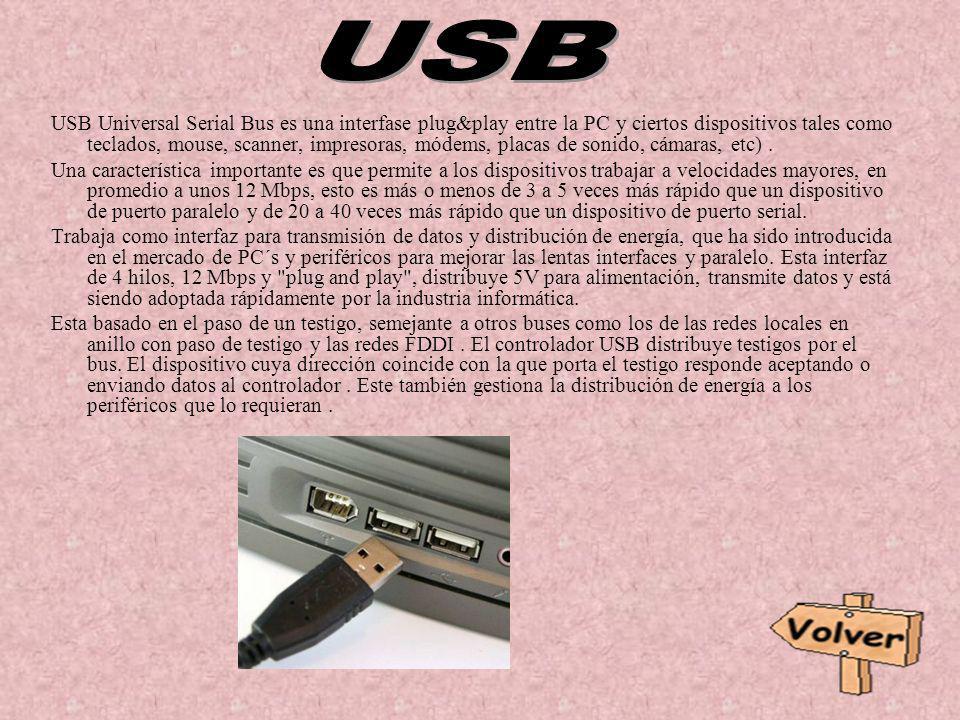

6 USB Universal Serial Bus es una interfase plug&play entre la PC y ciertos dispositivos tales como teclados, mouse, scanner, impresoras, módems, placas de sonido, cámaras, etc). Una característica importante es que permite a los dispositivos trabajar a velocidades mayores, en promedio a unos 12 Mbps, esto es más o menos de 3 a 5 veces más rápido que un dispositivo de puerto paralelo y de 20 a 40 veces más rápido que un dispositivo de puerto serial. Trabaja como interfaz para transmisión de datos y distribución de energía, que ha sido introducida en el mercado de PC´s y periféricos para mejorar las lentas interfaces y paralelo. Esta interfaz de 4 hilos, 12 Mbps y "plug and play", distribuye 5V para alimentación, transmite datos y está siendo adoptada rápidamente por la industria informática. Esta basado en el paso de un testigo, semejante a otros buses como los de las redes locales en anillo con paso de testigo y las redes FDDI. El controlador USB distribuye testigos por el bus. El dispositivo cuya dirección coincide con la que porta el testigo responde aceptando o enviando datos al controlador. Este también gestiona la distribución de energía a los periféricos que lo requieran.

7 Los ventiladores del chasis y la CPU pueden utilizar conectores de alimentación de 3 ó 4 pines. Generalmente utilizan los conectores de 3 pines para las pequeñas ventiladores de chasis con menor consumo energético. Los ventiladores de CPU generalmente utilizan los conectores de 4 pines para un consumo de alimentación superior. Los ventiladores y cabezales de ventiladores integrados son compatibles retroactivamente

8 La pila de la Motherboard o de la Tarjeta Madre es la encargada de alimentar la Memoria de la CMOS, donde se aloja la configuración de la BIOS. La memoria CMOS de la BIOS tiene como particularidad el bajo consumo de corriente por lo que una simple batería puede suministrarle energía suficiente para su funcionamiento normal. La pila o batería de la motherboard tiene una vida útil, esta se va deteriorando con respecto al uso periódico de nuestro ordenador; una de las señales es: el Cambio constante de la fecha y hora dando mal el dato, esto es un indicativo que necesita ser remplazada la Pila o batería.

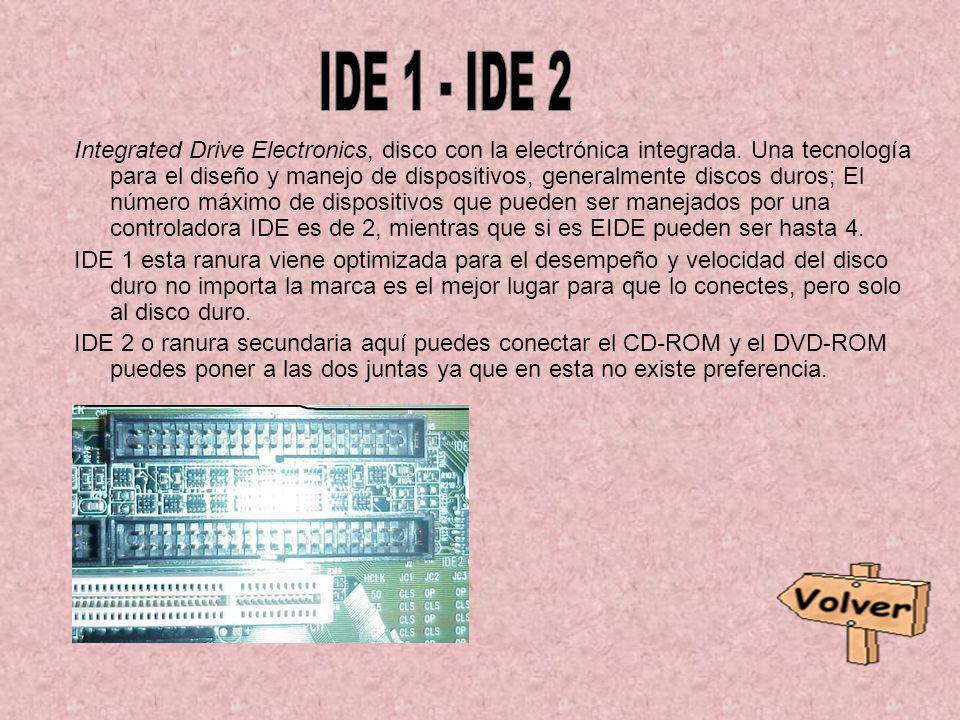

9 Integrated Drive Electronics, disco con la electrónica integrada. Una tecnología para el diseño y manejo de dispositivos, generalmente discos duros; El número máximo de dispositivos que pueden ser manejados por una controladora IDE es de 2, mientras que si es EIDE pueden ser hasta 4. IDE 1 esta ranura viene optimizada para el desempeño y velocidad del disco duro no importa la marca es el mejor lugar para que lo conectes, pero solo al disco duro. IDE 2 o ranura secundaria aquí puedes conectar el CD-ROM y el DVD-ROM puedes poner a las dos juntas ya que en esta no existe preferencia.

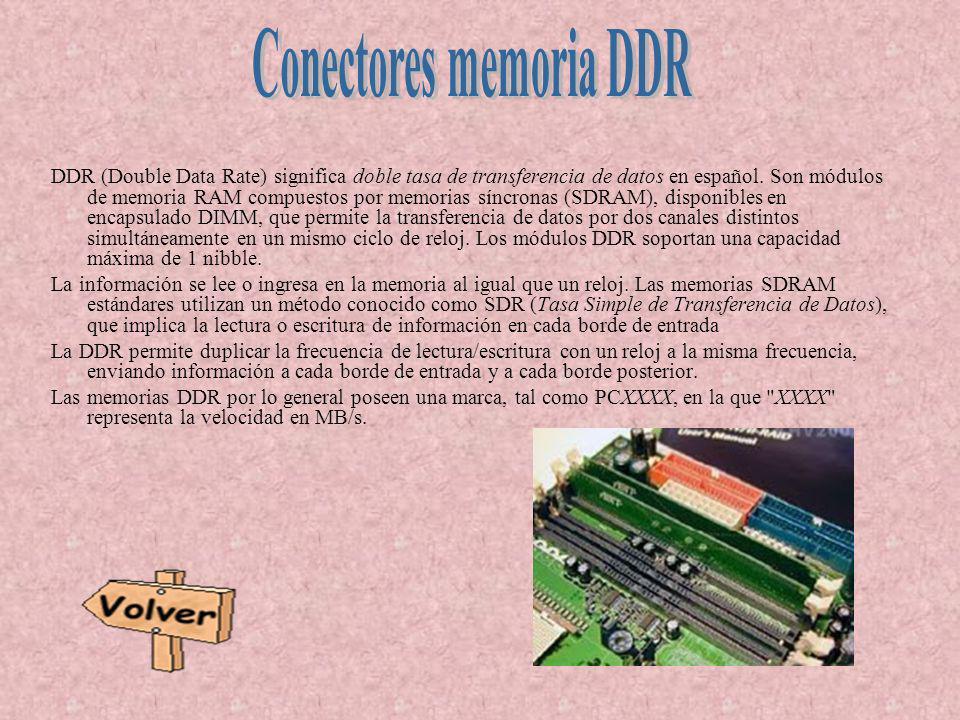

10 DDR (Double Data Rate) significa doble tasa de transferencia de datos en español. Son módulos de memoria RAM compuestos por memorias síncronas (SDRAM), disponibles en encapsulado DIMM, que permite la transferencia de datos por dos canales distintos simultáneamente en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad máxima de 1 nibble. La información se lee o ingresa en la memoria al igual que un reloj. Las memorias SDRAM estándares utilizan un método conocido como SDR (Tasa Simple de Transferencia de Datos), que implica la lectura o escritura de información en cada borde de entrada La DDR permite duplicar la frecuencia de lectura/escritura con un reloj a la misma frecuencia, enviando información a cada borde de entrada y a cada borde posterior. Las memorias DDR por lo general poseen una marca, tal como PCXXXX, en la que "XXXX" representa la velocidad en MB/s.

11 Si se conecta directamente al formato de la antigua AT, el interruptor de entrada de la fuente de alimentación está conectado a la placa base ATX. Esto hace que podamos apagar el equipo mediante el software en sí. Sin embargo lo que significa es que la placa base sigue siendo alimentada por una tensión de espera, que puede ser transmitida a las tarjetas de expansión. Esto permite funciones tales como Wake on LAN o Wake on Modem "encendido-apagado", donde el propio ordenador vuelve a encenderse cuando se utiliza la LAN con un paquete de reactivación o el módem recibe una llamada. La desventaja es el consumo de energía en modo de espera y el riesgo de daños causados por picos de voltaje de la red eléctrica, incluso si el equipo no está funcionando. Para iniciar una fuente de alimentación ATX, es necesario el PS-ON (PowerSupplyOn) Pin 14 y 15. Sin embargo, la fuente de alimentación nunca tiene una carga fija para poder ser activada, ya que puede ser dañada. Debido a la evolución de los potentes procesadores y tarjetas gráficas ha sido necesario añadir al molex de 20pin cuatro pines más, es decir el conector utilizado actualmente en la placa base ATX es de 24pines que disponen de un conducto de +12 V, +5 V, 3,3 V y tierra.

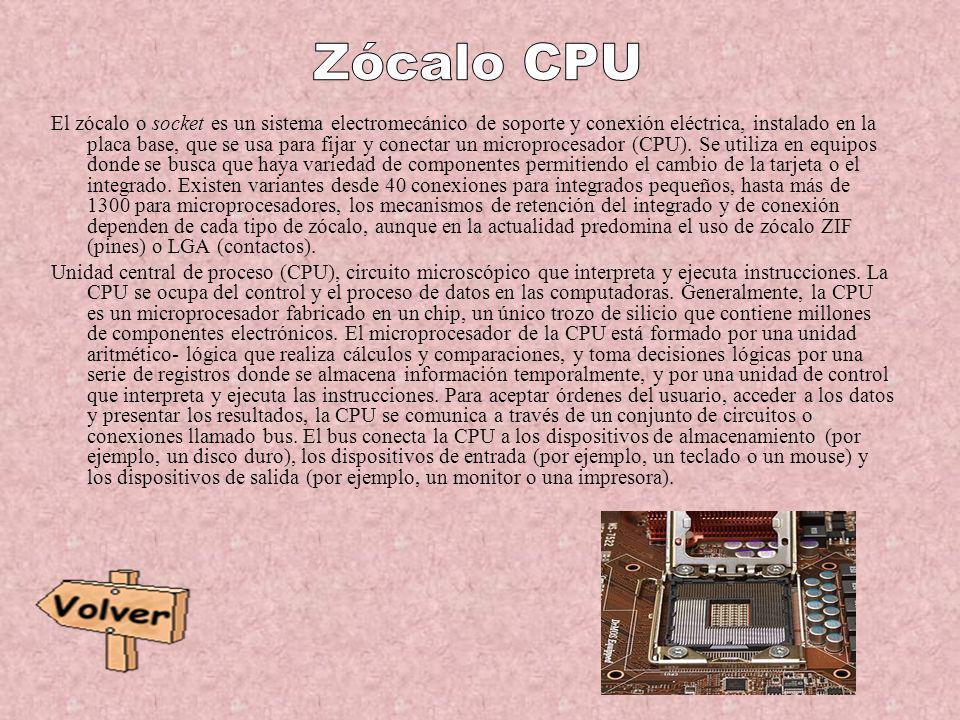

12 El zócalo o socket es un sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador (CPU). Se utiliza en equipos donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. Existen variantes desde 40 conexiones para integrados pequeños, hasta más de 1300 para microprocesadores, los mecanismos de retención del integrado y de conexión dependen de cada tipo de zócalo, aunque en la actualidad predomina el uso de zócalo ZIF (pines) o LGA (contactos). Unidad central de proceso (CPU), circuito microscópico que interpreta y ejecuta instrucciones. La CPU se ocupa del control y el proceso de datos en las computadoras. Generalmente, la CPU es un microprocesador fabricado en un chip, un único trozo de silicio que contiene millones de componentes electrónicos. El microprocesador de la CPU está formado por una unidad aritmético- lógica que realiza cálculos y comparaciones, y toma decisiones lógicas por una serie de registros donde se almacena información temporalmente, y por una unidad de control que interpreta y ejecuta las instrucciones. Para aceptar órdenes del usuario, acceder a los datos y presentar los resultados, la CPU se comunica a través de un conjunto de circuitos o conexiones llamado bus. El bus conecta la CPU a los dispositivos de almacenamiento (por ejemplo, un disco duro), los dispositivos de entrada (por ejemplo, un teclado o un mouse) y los dispositivos de salida (por ejemplo, un monitor o una impresora).

13 Accelerated Graphics Port (AGP, Puerto de Gráficos Acelerado, en ocasiones llamado Advanced Graphics Port, Puerto de Gráficos Avanzado). El puerto AGP es de 32 bit como PCI pero cuenta con notables diferencias como 8 canales más adicionales para acceso a la memoria RAM. Además puede acceder directamente a esta a través del puente norte pudiendo emular así memoria de vídeo en la RAM. La velocidad del bus es de 66 MHz. El bus AGP cuenta con diferentes modos de funcionamiento. AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y funcionando a un voltaje de 3,3V. AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s y funcionando a un voltaje de 3,3V. AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las tarjetas gráficas. AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V. Estas tasas de transferencias se consiguen aprovechando los ciclos de reloj del bus mediante un multiplicador pero sin modificarlos físicamente.. El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo puede haber una ranura. Dicha ranura mide unos 8 cm y se encuentra a un lado de las ranuras PCI.

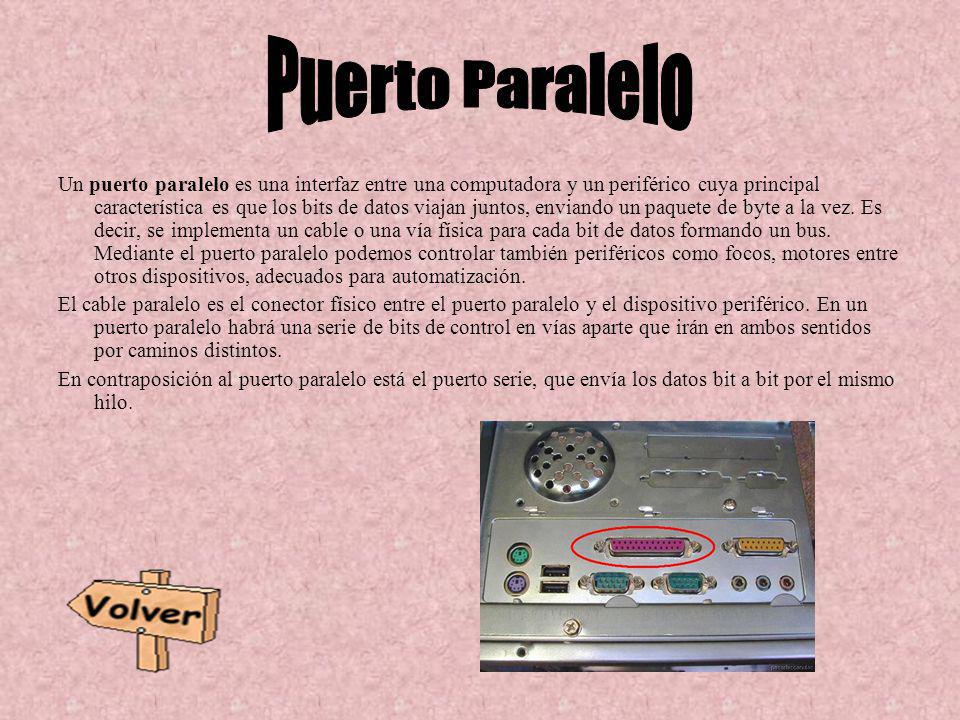

14 Un puerto paralelo es una interfaz entre una computadora y un periférico cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus. Mediante el puerto paralelo podemos controlar también periféricos como focos, motores entre otros dispositivos, adecuados para automatización. El cable paralelo es el conector físico entre el puerto paralelo y el dispositivo periférico. En un puerto paralelo habrá una serie de bits de control en vías aparte que irán en ambos sentidos por caminos distintos. En contraposición al puerto paralelo está el puerto serie, que envía los datos bit a bit por el mismo hilo.

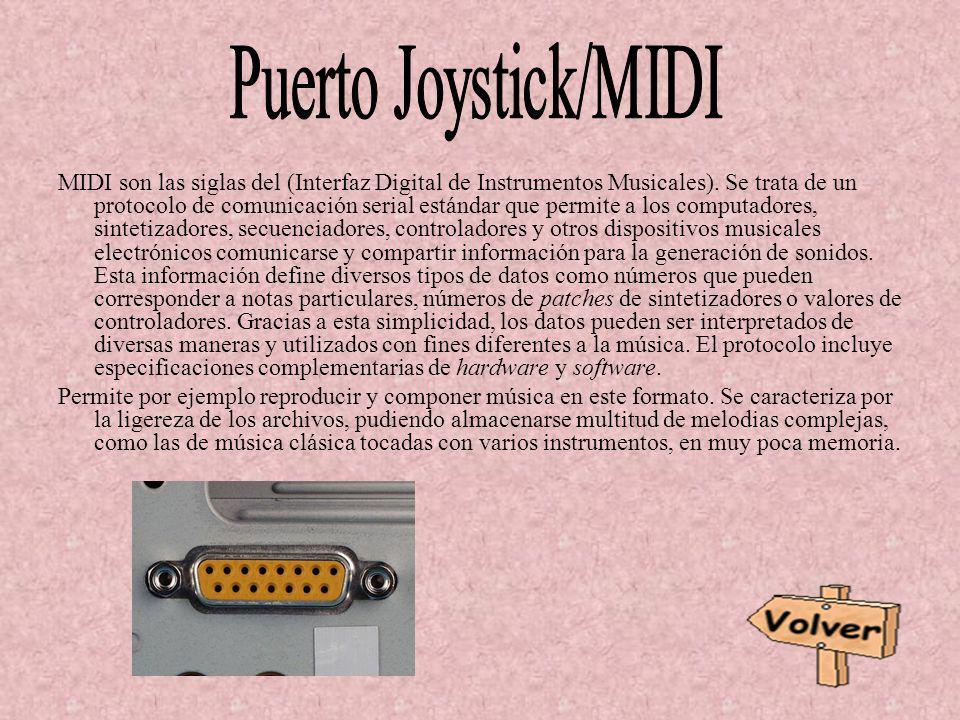

15 MIDI son las siglas del (Interfaz Digital de Instrumentos Musicales). Se trata de un protocolo de comunicación serial estándar que permite a los computadores, sintetizadores, secuenciadores, controladores y otros dispositivos musicales electrónicos comunicarse y compartir información para la generación de sonidos. Esta información define diversos tipos de datos como números que pueden corresponder a notas particulares, números de patches de sintetizadores o valores de controladores. Gracias a esta simplicidad, los datos pueden ser interpretados de diversas maneras y utilizados con fines diferentes a la música. El protocolo incluye especificaciones complementarias de hardware y software. Permite por ejemplo reproducir y componer música en este formato. Se caracteriza por la ligereza de los archivos, pudiendo almacenarse multitud de melodias complejas, como las de música clásica tocadas con varios instrumentos, en muy poca memoria.

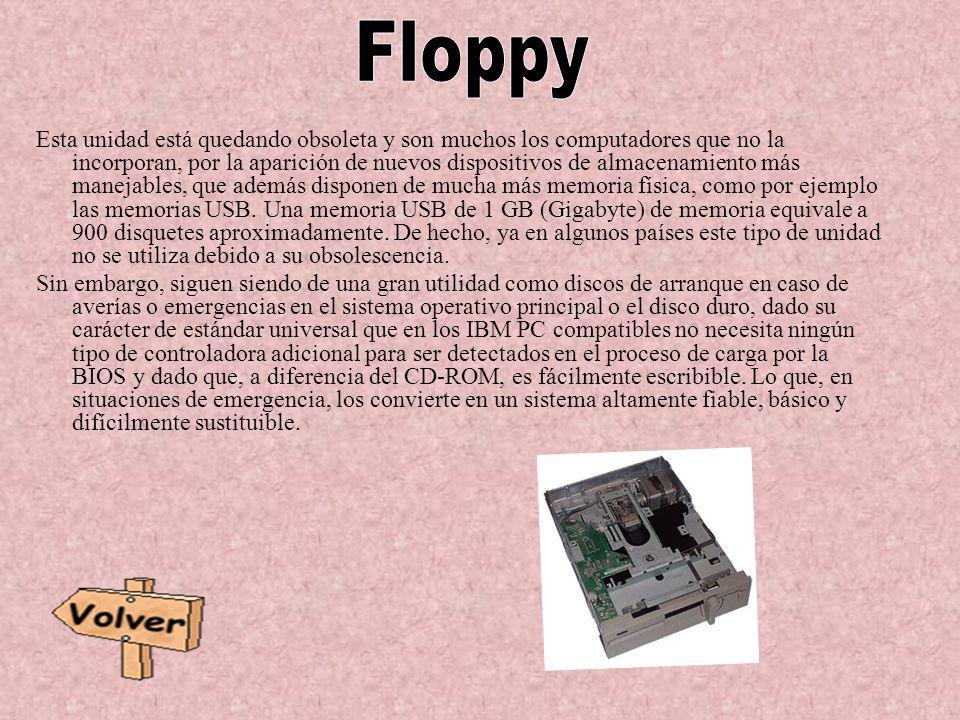

16 Esta unidad está quedando obsoleta y son muchos los computadores que no la incorporan, por la aparición de nuevos dispositivos de almacenamiento más manejables, que además disponen de mucha más memoria física, como por ejemplo las memorias USB. Una memoria USB de 1 GB (Gigabyte) de memoria equivale a 900 disquetes aproximadamente. De hecho, ya en algunos países este tipo de unidad no se utiliza debido a su obsolescencia. Sin embargo, siguen siendo de una gran utilidad como discos de arranque en caso de averías o emergencias en el sistema operativo principal o el disco duro, dado su carácter de estándar universal que en los IBM PC compatibles no necesita ningún tipo de controladora adicional para ser detectados en el proceso de carga por la BIOS y dado que, a diferencia del CD-ROM, es fácilmente escribible. Lo que, en situaciones de emergencia, los convierte en un sistema altamente fiable, básico y difícilmente sustituible.

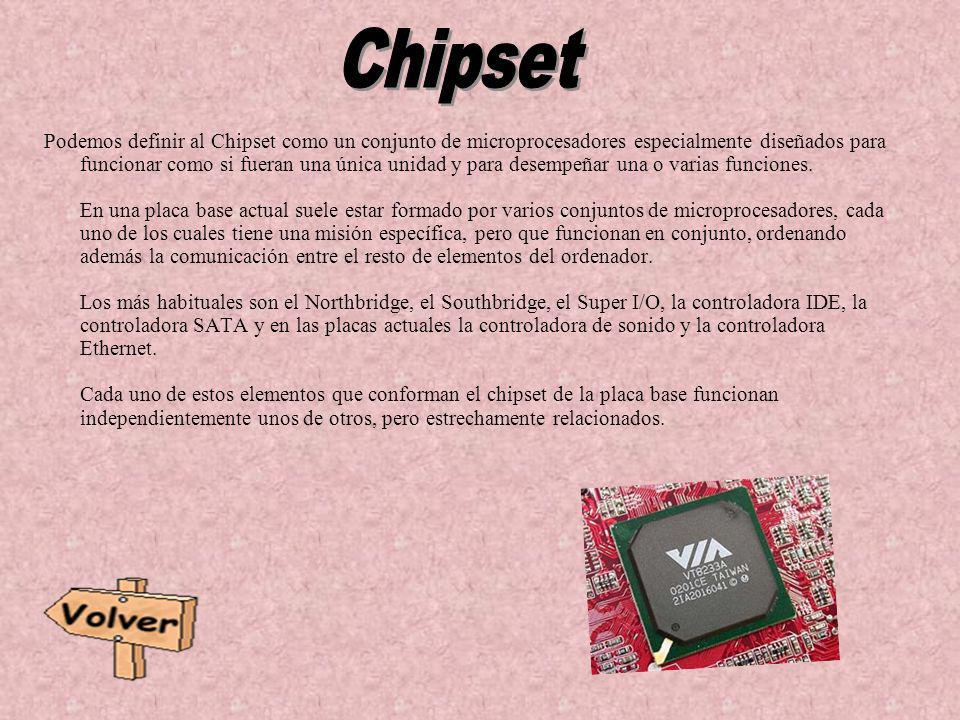

17 Podemos definir al Chipset como un conjunto de microprocesadores especialmente diseñados para funcionar como si fueran una única unidad y para desempeñar una o varias funciones. En una placa base actual suele estar formado por varios conjuntos de microprocesadores, cada uno de los cuales tiene una misión específica, pero que funcionan en conjunto, ordenando además la comunicación entre el resto de elementos del ordenador. Los más habituales son el Northbridge, el Southbridge, el Super I/O, la controladora IDE, la controladora SATA y en las placas actuales la controladora de sonido y la controladora Ethernet. Cada uno de estos elementos que conforman el chipset de la placa base funcionan independientemente unos de otros, pero estrechamente relacionados.
