1 TARIFAS ELECTRICAS 1 UTEC HERMOSILLO SONORA 2008 ACADEMIA DE MEDICION Y SERVICIOS DIVISION NOROESTE

2 ESTRUCTURA TARIFARIA Tarifas de Energía Eléctrica DEFINICION Las tarifas de energía eléctrica son las disposiciones especificas, que contienen las cuotas y condiciones que rigen para los suministros de energía eléctrica agrupados en cada clase de servicio. Las tarifas se identifican oficialmente por su número y/o letra(s) y solo en los casos en que sea preciso complementar la denominación, delante de su identificación se escribirá el titulo de la respectiva tarifa.

3

4 ESTRUCTURA TARIFARIA Tarifas de Energía Eléctrica CLASIFICACIÓN Tarifas específicas Domésticas 1 1A 1B 1C 1D 1E 1F Cuotas mensuales autorizadas Domésticas de alto consumo DAC Cuotas mensuales autorizadas Servicios públicos 5 5-A 6 Cuotas mensuales autorizadas Agrícolas 9 9M 9-CU 9-N Cuotas mensuales autorizadas Temporal 7 Cuotas mensuales autorizadas Acuícola EA

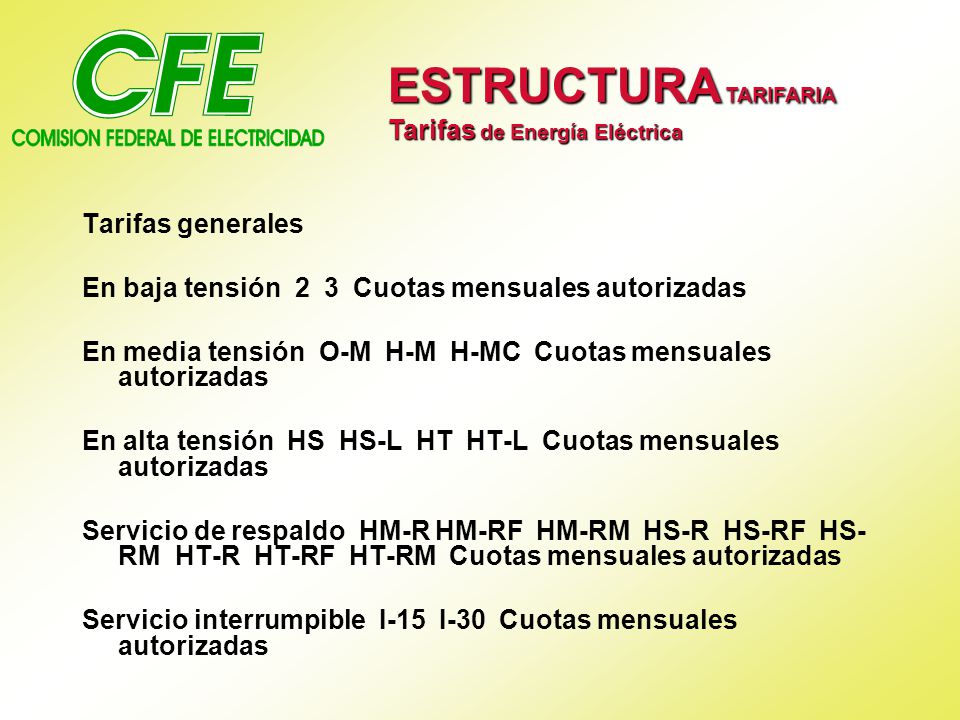

5 Tarifas generales En baja tensión 2 3 Cuotas mensuales autorizadas En media tensión O-M H-M H-MC Cuotas mensuales autorizadas En alta tensión HS HS-L HT HT-L Cuotas mensuales autorizadas Servicio de respaldo HM-R HM-RF HM-RM HS-R HS-RF HS- RM HT-R HT-RF HT-RM Cuotas mensuales autorizadas Servicio interrumpible I-15 I-30 Cuotas mensuales autorizadas ESTRUCTURA TARIFARIA Tarifas de Energía Eléctrica

6 ESTRUCTURA TARIFARIA Aplicaciones I.- TARIFAS PARA USOS ESPECIFICOS 1Servicio Doméstico (B.T.) 1AServicio Doméstico para localidades con temperatura media mínima en verano de 25ºC (B.T.) 1BServicio Doméstico para localidades con temperatura media mínima en verano de 28ºC (B.T.) 1CServicio Doméstico para localidades con temperatura media mínima en verano de 30ºC (B.T.) 1DServicio Doméstico para localidades con temperatura media mínima en verano de 31ºC (B.T.) 1EServicio Doméstico para localidades con temperatura media mínima en verano de 32ºC (B.T.)

7 ESTRUCTURA TARIFARIA Aplicaciones I.- TARIFAS PARA USOS ESPECIFICOS 1F Servicio doméstico para localidades con temperatura media mínima en verano de 33º C (B.T. ) DACServicio Doméstico de Alto Consumo. 5Servicio de Alumbrado Público (M.T. / B.T.) Zonas conurbadas de México, D.F., Monterrey y Guadalajara. 5AServicio para Alumbrado Público (M.T. / B.T.) todo el país excepto donde rige la tarifa 5 6Servicio Público para Bombeo de Aguas potables o negras (MT/BT) 9Servicio para Bombeo de Agua para Riego Agrícola en Baja Tensión 9MServicio para Bombeo de Agua para Riego Agrícola en Media Tensión

8 Tarifa 9-CU Tarifa de estimulo para bombeo de agua para riego agrícola con cargo único Tarifa 9-N Tarifa de estimulo nocturna para bombeo de agua para riego agrícola Tarifa 7 Servicio temporal Tarifa E A Tarifas de estímulo para la energía eléctrica consumida en instalaciones acuícolas ESTRUCTURA TARIFARIA Aplicaciones I.- TARIFAS PARA USOS ESPECIFICOS

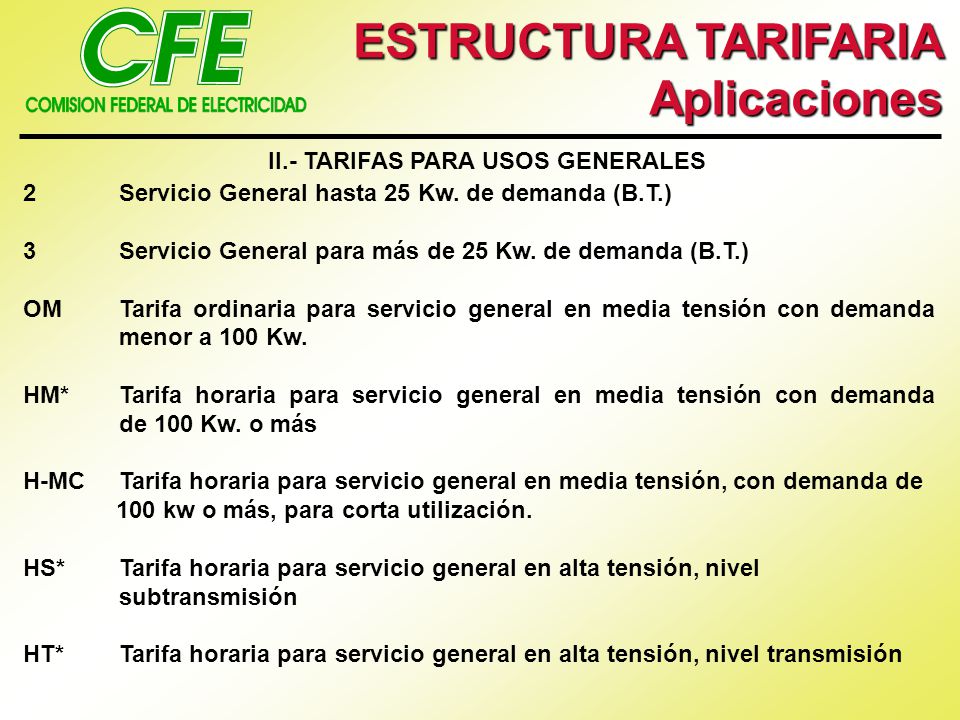

9 ESTRUCTURA TARIFARIA Aplicaciones II.- TARIFAS PARA USOS GENERALES 2Servicio General hasta 25 Kw. de demanda (B.T.) 3Servicio General para más de 25 Kw. de demanda (B.T.) OMTarifa ordinaria para servicio general en media tensión con demanda menor a 100 Kw. HM*Tarifa horaria para servicio general en media tensión con demanda de 100 Kw. o más H-MC Tarifa horaria para servicio general en media tensión, con demanda de 100 kw o más, para corta utilización. HS*Tarifa horaria para servicio general en alta tensión, nivel subtransmisión HT*Tarifa horaria para servicio general en alta tensión, nivel transmisión

10 ESTRUCTURA TARIFARIA Aplicaciones II.- TARIFAS PARA USOS GENERALES HTL*Tarifa horaria para servicio general en alta tensión, nivel transmisión, para larga utilización HSL*Tarifa horaria para servicio general en alta tensión, nivel subtransmisión, para larga utilización I15Tarifa para servicio interrumpible I30Tarifa para servicio interrumpible * Pueden celebrar convenios para que se les cobre en base a demanda contratada.

11 ESTRUCTURA TARIFARIA Aplicaciones III.- TARIFAS DE RESPALDO EN ALTA Y MEDIA TENSION HS-RTarifa horaria para servicios de respaldo para fallas y mantenimiento en alta tensión, nivel subtransmisión HS-RFTarifa horaria para servicios de respaldo para fallas en alta tensión, nivel subtransmisión HS-RMTarifa horaria para servicios de respaldo para mantenimiento programado en alta tensión, nivel subtransmisión HT-RTarifa horaria para servicios de respaldo para fallas y mantenimiento en alta tensión, nivel transmisión HT-RFTarifa horaria para servicios de respaldo para falla, en alta tensión, nivel transmisión HT-RMTarifa horaria para servicios de respaldo para mantenimiento programado en alta tensión, nivel transmisión

12 ESTRUCTURA TARIFARIA Aplicaciones III.- TARIFAS DE RESPALDO EN ALTA Y MEDIA TENSION HM-RTarifa horaria para servicios de respaldo para fallas y mantenimiento en media tensión HM-RFTarifa horaria para servicios de respaldo para falla en media tensión HM-RMTarifa horaria para servicios de respaldo para mantenimiento programado en media tensión

13 ESTRUCTURA TARIFARIA Características TARIFA DOMESTICA ALTO CONSUMO 2 3 5A 6 CUOTAS CARGO POR ENERGIA CARGO FIJO CARGO POR ENERGIA CARGO FIJO CARGO ADICIONAL POR ENERGÍA CONSUMIDA CARGO POR DEMANDA MÁXIMA CARGO ADICIONAL POR ENERGIA CONSUMIDA CARGO POR ENERGIA CONSUMIDA EN ALTA Y BAJA TENSION CARGO FIJO CARGO ADICIONAL POR ENERGIA CONSUMIDA MINIMO MENSUAL 25 KWH CARGO FIJO 100 KHW CARGO FIJO 8 VECES EL CARGO POR DEMANDA MAXIMA 4 HORAS DIARIAS DEL SERVICIO DE DEMANDA CONTRATADA CARGO FIJO DEMANDA POR CONTRATAR <= A 25 KW > A 25 KW MINIMO DE 60% DE LA CARGA CONECTADA 100% DE LA CARGA CONECTADA MINIMO DE 60% DE LA CARGA CONECTADA DEP. DE GTIA. CUOTA X HILO CORR CUOTA X HILO CORR. 2 VECES EL CARGO POR DEMANDA MAXIMA 4 VECES EL MINIMO MENSUAL APLICABLE

14 ESTRUCTURA TARIFARIA Características TARIFA 7 9, 9M OM CUOTAS CARGO POR DEMANDA MAXIMA CARGO ADICIONAL POR ENERGIA CONSUMIDA CARGO POR ENERGIA CONSUMIDA EN BAJA Y MEDIA TENSION CARGO POR DEMANDAMAXIMA CARGO ADICIONAL POR ENERGIA CONSUMIDA MINIMO MENSUAL 4 HORAS DIARIAS DEL SERVICIO DE DEMANDA CONTRATADA CERO 10 VECES EL CARGO POR DEMANDA MAXIMA DEMANDA POR CONTRATAR 100% DE LA CARGA CONECTADA MINIMO DEL 60% DE LA CARGA CONECTADA >= A 10 KW MINIMO DE 60% DE LA CARGA CONECTADA(DE 1 A 35 KV) DEP. DE GTIA. 2 VECES EL CARGO A LA DEMANDA Y EL CONSUMO ESTIMADO FACTOR POR KW DE DEMANDA CONTRATADA 2 VECES EL CARGO POR DEMANDA MAXIMA

15 ESTRUCTURA TARIFARIA Facturación Mensual Para aquellos servicios con demanda máxima medida la facturación será mensual. C.F.E. leerá los aparatos de medición normalmente una vez dentro de un periodo que puede variar entre 28 y 33 días. Las cuotas mensuales de las tarifas se aplicarán por mes calendario. Cuando no coincidan el periodo de facturación con el mes calendario, de modo que tengan que aplicarse cuotas mensuales de las tarifas de diferente monto, se determinará el promedio diario de energía para aplicar la tarifa vigente en cada día del periodo. Tratandose de la demanda máxima medida, las cuotas correspondientes se aplicarán a aquella proporcionalmente a los días del periodo de facturación que estuvieron vigentes (5.1)

16 Energía Potencia Demanda Factor de potencia Factor de carga Conceptos técnicos en la facturación ESTRUCTURA TARIFARIA Facturación Mensual

17 Analogía de Potencia y Energía Una de las formas más sencillas de poder comprender lo que es potencia y energía eléctrica es haciendo una analogía con trabajo y potencia mecánica. El trabajo mecánico se realiza cuando mediante una fuerza (F) un cuerpo se desplaza una distancia (d), lo que está dado por: TRABAJO=FUERZA X DISTANCIA T = F x d kg-m ESTRUCTURA TARIFARIA Facturación Mensual

18 Por ejem. Supongamos que alguno de ustedes se ve precisado a emplear una fuerza de 50 Kg. para mover un carro a 20 Mts. para que arranque. ¿Cual sería el trabajo que efectuaría? Trabajo = Fuerza X distancia Trabajo = 50 x 20 = 1000 Kg.-mts ESTRUCTURA TARIFARIA Facturación Mensual 20 mts. 50 kg.

19 Un mismo trabajo puede efectuarse en mucho o poco tiempo, dependiendo la Potencia que se emplee. A menor tiempo mayor potencia y a mayor tiempo menor potencia. Por lo tanto, podemos definir la Potencia Mecánica como la rapidez con que se hace un trabajo, o sea Potencia = Trabajo / Tiempo Por ejem. si utilizamos 2 personas para realizar el mismo trabajo : ESTRUCTURA TARIFARIA Facturación Mensual

20 Aplicando la misma fuerza y la misma distancia pero una tarda 10 segundos y la otra 15 segundos tendremos que: Potencia de la persona 1 = (50x20)/10=100 Kg.-MT/s Potencia de la persona 2 = (50x20)/15=66.6kgs-MT/s Por lo tanto, aún cuando las dos personas hicieron el mismo trabajo, la primera ejerció una Potencia mayor debido a que tardó menos tiempo. ESTRUCTURA TARIFARIA Facturación Mensual

21 De manera análoga a la potencia mecánica, la Potencia Eléctrica se define como la rapidez con que se hace un Trabajo Eléctrico (Energía). Tipos de carga: Carga resistiva: focos incandescentes, hornos eléctricos etc. (dispositivos con resistencias) Carga inductiva: motores, transformadores etc. (dispositivos con devanados ) Carga capacitiva: capacitores. La combinación de éstas cargas nos dará como resultado en la medición del cliente la naturaleza de la misma. ESTRUCTURA TARIFARIA Facturación Mensual

22 ESTRUCTURA TARIFARIA Cargas Eléctricas = V I IRIR ILIL ICIC R L C P = VI R S = VI Q = VI L S = VI KVA P = VI R = VIcos Kw. Q = VI L = VIsen KVAR F.P. = cos = KW Kva.

23 La mayoría de los usuarios tienen una combinación de cargas resistivas e inductivas, esto tiene como consecuencia que la potencia que tiene C.F.E. no se aproveche bien, para evitar que esto se utiliza una penalización o abono en la facturación, basada en un factor que depende que tan inductiva tenga su carga, este factor se denomina: FACTOR DE POTENCIA ESTRUCTURA TARIFARIA Facturación Mensual

24 ESTRUCTURA TARIFARIA Facturación Mensual En la Fig. el punto 1 toda la potencia aparente está utilizandose, puesto que el jalón es hecho en el sentido del desplazamiento de la carro (fp=100%). en el punto 2 únicamente (P2) de la potencia aparente es utilizada, debido a que el jalón no es en el sentido que se mueve el carro; aquí el factor de potencia es menor que la unidad puesto que hay una potencia (Q2) que se desperdicia. 2 Factor de Potencia ¿como ejemplificarlo? En el punto 3 decimos que el factor de potencia es cero porque ninguna parte de la potencia aparente es utilizada (obsérvese que cuando mucho se logrará tirar el carro hacia un lado). Q2 P2 1 3

25 ESTRUCTURA TARIFARIA Facturación Mensual FACTOR DE POTENCIA POTENCIA REACTIVA KVAR POTENCIA ACTIVA KW POTENCIA APARENTE KVA FACTOR DE POTENCIA = POTENCIA ACTIVA /POTENCIA APARENTE F.P. = COS = COS(INVTAN(KVAR/KW))

26 capacitivoinductivo % 86.6%50%0% 50%86.6% FP(%) ) V I V I EJEM. SI TENEMOS UNA MEDICIÓN DE: KVARH=3733 KWH=9395 ¿CUAL ES EL F.P.? 3733/9395=.3973 TAN(q)=.3973= INV. TAN=21°40 COS 21° 40= 0.93 F.P.= 93 % F.P. TAMBIÉN SE DEFINE COMO EL ÁNGULO ENTRE LA CORRIENTE Y EL VOLTAJE. ESTRUCTURA TARIFARIA Facturación Mensual

27 FACTOR DE CARGA: ES LA RELACIÓN QUE EXISTE ENTRE LA DEMANDA MEDIA Y LA DEMANDA MÁXIMA. LA DEMANDA MEDIA ES LA ENERGÍA DIVIDIDA ENTRE EL TIEMPO A QUE CORRESPONDE ESA ENERGÍA. DEMANDA MÁXIMA ES LA POTENCIA REGISTRADA EN UN INTERVALO DE TIEMPO DETERMINADO. Ejem. Considerando el intervalo de tiempo en horas (Dem. max. horaria). Dem. max = 175 KW Dem. med = 100 KW F.C. = Dem. med Dem. max F.C. = 0.57 Dem. med. ESTRUCTURA TARIFARIA Facturación Mensual

28 CURVA DE POTENCIA EN INTERVALOS DE DEMANDA SUCESIVOS DEMANDA MAXIMA =Demanda media medida en cualquier intervalo de 15 min. en el cual el consumo de energía eléctrica sea mayor que en cualquier otro intervalo de 15 min. en el periodo de facturación. POTENCIA (KILOWATTS) t = INTERVALO DE DEMANDA (HORAS) DEMANDA POR CADA INTERVALO = POTENCIA MEDIA EN EL INTERVALO Curva de potencia Demanda media área bajo la línea (energía) = área bajo la curva de potencia (energía) Área bajo la curva de potencia = energía total del intervalo

29 ESTRUCTURA TARIFARIA Facturación Bimestral Para fines de facturación se considera que el periodo entre lecturas es de 60 días (independientemente si el periodo es de 57 a 64 días). La tarifa aplicable a todo el consumo bimestral será la vigente 30 días antes de la fecha de termino del periodo que abarca la facturación ( fecha de toma de lecturas hasta)
