Expositor: Dr. Armando Llamas T. LD-106 Tel.: 52(81) 81582001 Febrero 2005.

Presentaciones similares


Presentación del tema: "Expositor: Dr. Armando Llamas T. LD-106 Tel.: 52(81) 81582001 Febrero 2005."— Transcripción de la presentación:

1 Expositor: Dr. Armando Llamas T. LD-106 Tel.: 52(81) Febrero 2005

2 Centro de Estudios de Energía Objetivo Que los participantes adquieran herramientas para administrar y hacer un uso eficiente de energía en el hogar, logrando un beneficio económico y cuidando el medio ambiente.

3 Centro de Estudios de Energía Contenido Conceptos básicos (demanda, consumo y horario de verano) Tarifas de CFE Tarifa HM NE Ejemplos

4 Centro de Estudios de Energía Demanda y consumo La demanda se mide en kW; por ejemplo, una lámpara de 100 W demanda 0.1 kW y diez lámparas de 100 W demandan 1kW. El consumo se mide en kWh de tal manera que las diez lámparas tomadas como ejemplo encendidas durante una hora consumen 1 kWh. Una lámpara de 100 W encendida durante 10 horas consume el mismo kWh que las diez lámparas encendidas durante una hora. El equipo requerido para satisfacer la demanda de diez lámparas es diez veces mayor al requerido para satisfacer la demanda de una sola lámpara. El equipo requerido es precisamente el sistema eléctrico mexicano, que consta de generadores, transformadores, líneas de transmisión, distribución y equipo de protección.

5 Centro de Estudios de Energía Demanda y capacidad 10 de 100 W durante una hora = 1 kWh 1 de 100 W durante diez horas = 1 kWh

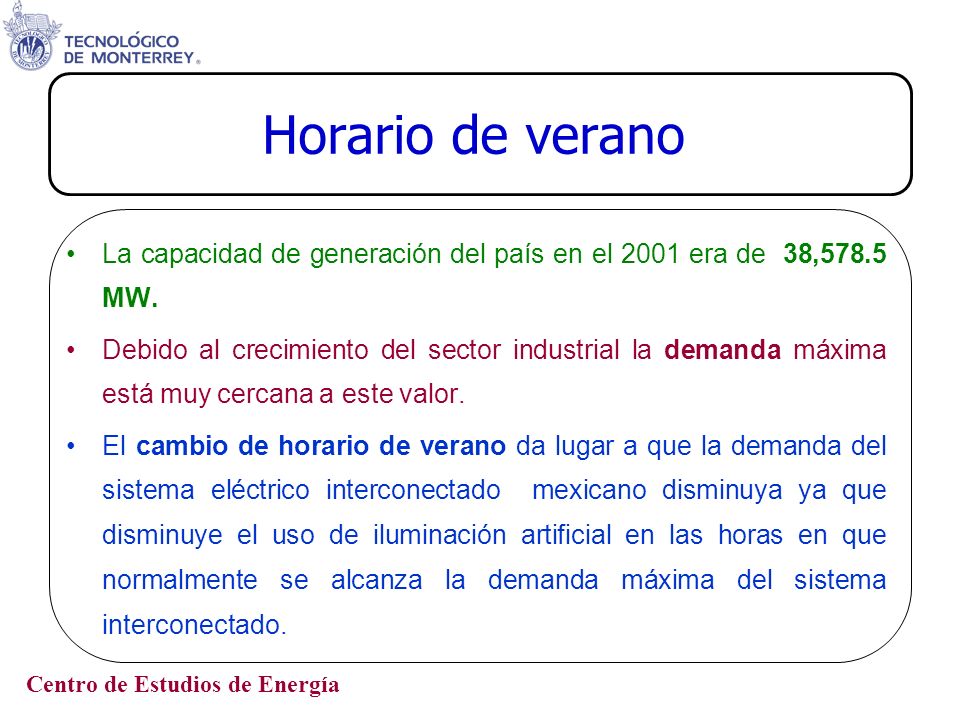

6 Centro de Estudios de Energía Horario de verano La capacidad de generación del país en el 2001 era de 38,578.5 MW. Debido al crecimiento del sector industrial la demanda máxima está muy cercana a este valor. El cambio de horario de verano da lugar a que la demanda del sistema eléctrico interconectado mexicano disminuya ya que disminuye el uso de iluminación artificial en las horas en que normalmente se alcanza la demanda máxima del sistema interconectado.

7 Centro de Estudios de Energía

8 Niveles de tensión – Tarifas Baja tensión : Media tensión : Alta tensión a nivel subtransmisión : Alta tensión a nivel transmisión : Diario Oficial de la Federación del 15 de noviembre de 1996

9 Centro de Estudios de Energía Tarifas para el suministro y venta de energía eléctrica TARIFAS ESPECÍFICAS –Domésticas (1, 1A, 1B, 1C, 1D, 1E, 1F) –Domésticas de Alto Consumo (DAC) –Servicios Públicos (5, 5-A y 6) –Agrícolas ( 9, 9M, 9-CU, 9-N) –Temporal (7) TARIFAS GENERALES –Baja tensión (2 y 3) –Media tensión (O-M, H-M y H-MC) –Alta tensión (HS, HS-L, HT y HT-L) TARIFAS DE RESPALDO –(HM-R, HM-RF, HM-RM, HS-R, HS-RF, HS-RM, HT-R, HT-RF, HT-RM) TARIFAS DE SERVICIO INTERRUMPIBLE –(I-15 e I-30)

10 Centro de Estudios de Energía TARIFA H-M Tarifa Horaria para servicio General en media tension, con demanda de 100 KW o más. Cuotas de Febrero

11 Centro de Estudios de Energía Períodos de tarifa HM en la región Noreste Temporada: Del primer domingo de abril, al sábado anterior al último domingo de octubre Temporada: Del último domingo de octubre, al sábado anterior al primer domingo de abril

12 Centro de Estudios de Energía Período CHV en la región Noreste

13 Centro de Estudios de Energía Período no CHV en la región Noreste

14 Centro de Estudios de Energía Cargo por Energía Energía Base: Energía Consumida en Período Base Energía Intermedia: Energía Consumida en Período Base Energía Punta: Energía Consumida en Período Punta $ energía = Energía base * Cargo por kWh de energía base + Energía intermedia * Cargo por kWh de energía intermedia + Energía punta * Cargo por kWh de energía punta

15 Centro de Estudios de Energía

16 Demanda kW intervalo de demanda intervalo de demanda intervalo de demanda intervalo de demanda Perfil de potencia demanda Manual of Demand Meters - GE Area bajodoble línea = Area bajo curva de potencia Area bajo curva de potencia = energía consumida durante el intervalo Centro de Estudios de Energía

17 Demanda máxima medida Demanda media en kW durante cualquier intervalo de 15 minutos en el cual el consumo sea mayor que en cualquier otro intervalo de 15 minutos en el período de facturación intervalo de demanda kW tiempo (minutos) demanda máxima con ventana que avanza continuamente demanda máxima con ventana que avanza cada 15 minutos Centro de Estudios de Energía

18 Perfil de carga Octubre 2000

19 Centro de Estudios de Energía 5 Octubre 2k

20 Centro de Estudios de Energía Demanda Facturable (DF) DF = DP x max(DI-DP, 0) x max(DB-max(DP,DI), 0) La demanda máxima medida en el periodo: DB = Base DI = Intermedio DP = Punta

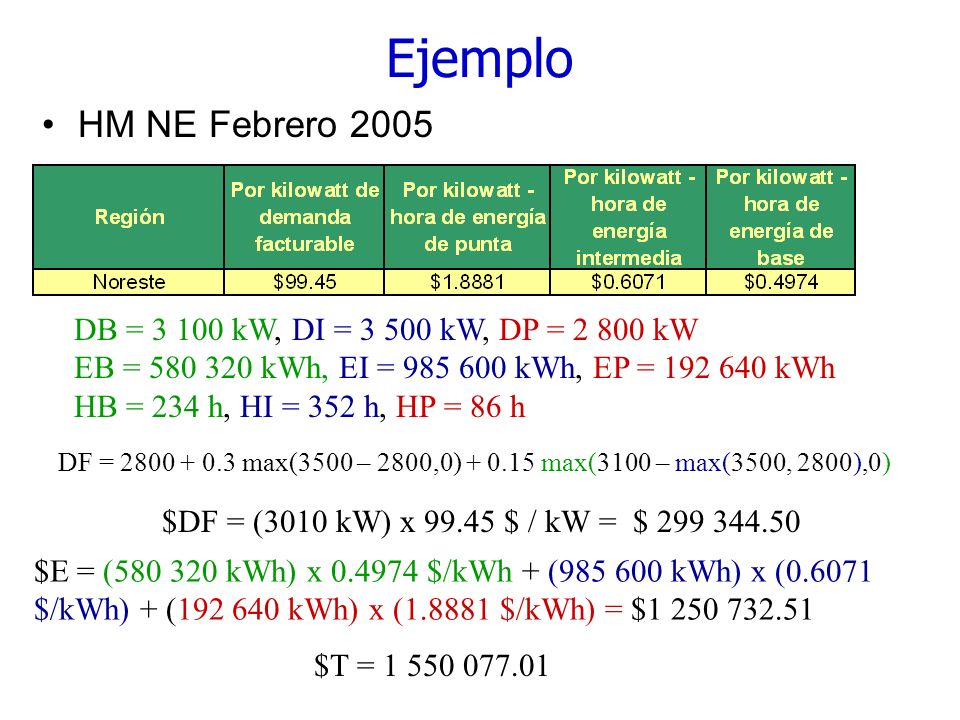

21 Ejemplo HM NE Febrero 2005 DB = kW, DI = kW, DP = kW EB = kWh, EI = kWh, EP = kWh HB = 234 h, HI = 352 h, HP = 86 h DF = max(3500 – 2800,0) max(3100 – max(3500, 2800),0) $DF = (3010 kW) x $ / kW = $ $E = ( kWh) x $/kWh + ( kWh) x ( $/kWh) + ( kWh) x ( $/kWh) = $ $T =

22 Centro de Estudios de Energía Conclusiones Disminuir los rangos de consumo de energía sin afectar el entorno Comprar equipos más eficientes Efectuar mantenimiento a nuestros equipos (refrigerador, aire acondicionado, lavadora, calentador de agua (boiler), etcétera) Fomentar el uso eficiente de energía

23 Centro de Estudios de Energía Referencias aceee.org
