1 ANÁLISIS DEL EFECTO EN LA MEDICIÓN ELÉCTRICA, EN EMPALMES DOMICILIARIOS MONOFÁSICOS, CUANDO SON INSTALADOS CONDENSADORES PARA LA CORRECCIÓN DEL FACTOR DE POTENCIA. ADMINISTRACIÓN LA LIGUA, CONAFE. COMPAÑÍA GENERAL DE ELECTRICIDAD SANTIAGO - CHILE Gerencia Corporativa Personas, Procesos y Tecnología LUIS ALFONSO TERNICIEN MONTENEGRO AUDITOR SÉNIOR

2 ÍNDICE Objetivo del trabajo. Introducción. Disposición de los equipos de medición. Mediciones efectuadas. Conclusiones. 2

3 Analizar el efecto que produce la instalación de condensadores fijos utilizados para la corrección del factor de potencia, en la medición de energía activa y reactiva del medidor perteneciente al empalme, específicamente en empalmes domiciliarios monofásicos conectados en baja tensión. Objetivo 3

4 En Chile, las empresas concesionarias de Distribución Eléctrica, están habilitadas a medir el factor de potencia medio mensual a sus clientes, y efectuar recargos en la facturación si dicho factor es inferior a 0,93. (D.S. 385/2008). Cuando no haya medidores permanentemente instalados que permitan determinar el factor de potencia la empresa lo determinará. (D.S. 385/2008). Los clientes están efectuando la corrección del factor de potencia a través de la instalación de condensadores. Para empalmes de bajas potencias, los condensadores instalados son fijos, es decir, no varían en función de la carga. Se presentarán resultados de las mediciones efectuadas en un empalme monofásico que fue sometido a la instalación de condensadores en la instalación interior del cliente.Introducción 4

5 Empalme Comercial (bodega de materiales para la construcción). Tarifa: BT1. Medidor del empalme: ACTARIS monofásico electromecánico, modelo SL Interruptor: 40 [A]. Consumo de energía promedio mensual: [kWh]. Factor de potencia promedio mensual: 0,86 [-]. 2 Bancos de Equipos de Medida. 1 Banco de Condensadores de escalones 1 – 3 – 4,5 – 7 – 9,5 [kVAr] Disposición de los equipos de medición 5

6 Disposición de los equipos de medición. Condensadores Empalme Medidores BANCO DE MEDIDORES: ACTARIS monofásico ACE-1000 ACTARIS trifásico SL7000 COMULSA monofásico DDSD21 BANCO DE CONDENSADORES MONOFÁSICOS: 2 de 0,5 [kVAr] marca RTR 2 de 1 [kVAr] marca RTR 1 de 1,5 [kVAr] marca RTR 2 de 2,5 [kVAr] marca EPCOS 6

7 Mediciones en terreno 7

8 Mediciones efectuadas Medición puntual con instrumento El día jueves 4 de junio de 2009 (12:00 horas aproximadamente), se efectuaron mediciones puntuales de corriente, tensión, potencias y factor de potencia, con un instrumento de tenaza HIOKI. Nota: M1: Medidores aguas arriba del empalme. M2: Medidores aguas abajo del empalme. Lag/Lead: Inductivo/Capacitivo. 8

9 Diferencia: 190 [W] Mediciones efectuadas Medición puntual con instrumento En el empalme la POTENCIA ACTIVA medida es un 54% mayor que la POTENCIA medida aguas abajo del empalme. 9

10 Diferencia: 6 [kWh] En el empalme la energía medida es un 21% mayor que la energía registrada aguas abajo del empalme. Mediciones efectuadas Medición en el tiempo 10

11 Diferencia de demanda de potencia entre los día 18 de junio a 10 de agosto del año Mediciones efectuadas Medición en el tiempo 11

12 Demandas de potencia aguas arriba y aguas abajo del empalme para el día 10 de agosto de Mediciones efectuadas Medición en el tiempo 12

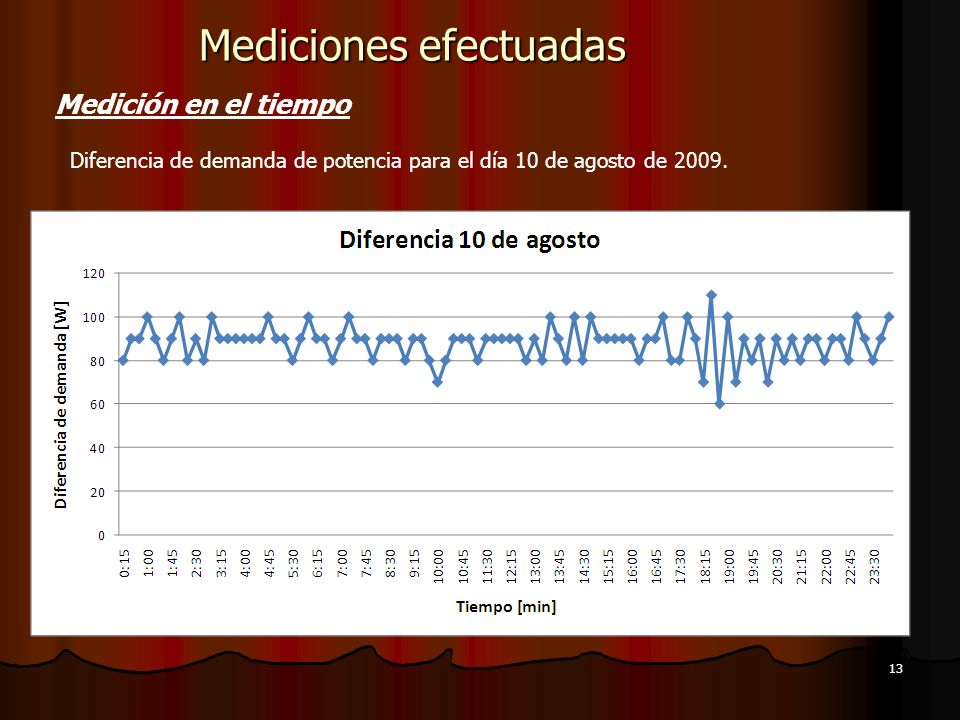

13 Diferencia de demanda de potencia para el día 10 de agosto de Mediciones efectuadas Medición en el tiempo 13

14 Conclusiones 14

15 Para el empalme de las características descritas en el presente trabajo, se observó que a medida que la capacidad del condensador aumentaba, la energía activa medida en el empalme, porcentualmente fue mayor respecto a la energía medida en la carga del cliente, llegando incluso a valores sobre el 10 %. Con esta información, es recomendable evaluar la instalación de condensadores en clientes Industriales y Comerciales de gran consumo cuando se instalan condensadores de gran capacidad. 1 4 Se debe tener sumo cuidado con el diseño y el lugar de la instalación de condensadores para el mejoramiento del factor de potencia, pues puede llegar a provocar aumentos de energía de pérdidas al interior del empalme del cliente lo que aumentará su consumo de energía mensual. 2 Controlar en forma permanente el mejoramiento del factor de potencia efectuado por instaladores que negocian directamente con los clientes, pues pueden generar reclamos hacia la empresa distribuidora. 3 15

16 MUCHAS GRACIAS 16
