CURSO TARIFAS 1.Conceptos básicos (Ea, Er, Potencia) 2.Tarifas 3.Leer una factura 4.Planillas de cálculo 5.¿Cómo leer el medidor? 6.Acciones Contenido:

Presentaciones similares


Presentación del tema: "CURSO TARIFAS 1.Conceptos básicos (Ea, Er, Potencia) 2.Tarifas 3.Leer una factura 4.Planillas de cálculo 5.¿Cómo leer el medidor? 6.Acciones Contenido:"— Transcripción de la presentación:

1

2 CURSO TARIFAS 1.Conceptos básicos (Ea, Er, Potencia) 2.Tarifas 3.Leer una factura 4.Planillas de cálculo 5.¿Cómo leer el medidor? 6.Acciones Contenido:

3 CONCEPTOS BÁSICOS ENERGÍA ACTIVA (Ea): ENERGÍA REACTIVA (Er): POTENCIA: MEDIDA INDIRECTA: MEDIDA DIRECTA:

4 TARIFAS Curva de carga

5 TARIFAS Gráfica Tarifa Triple Horario HORAS

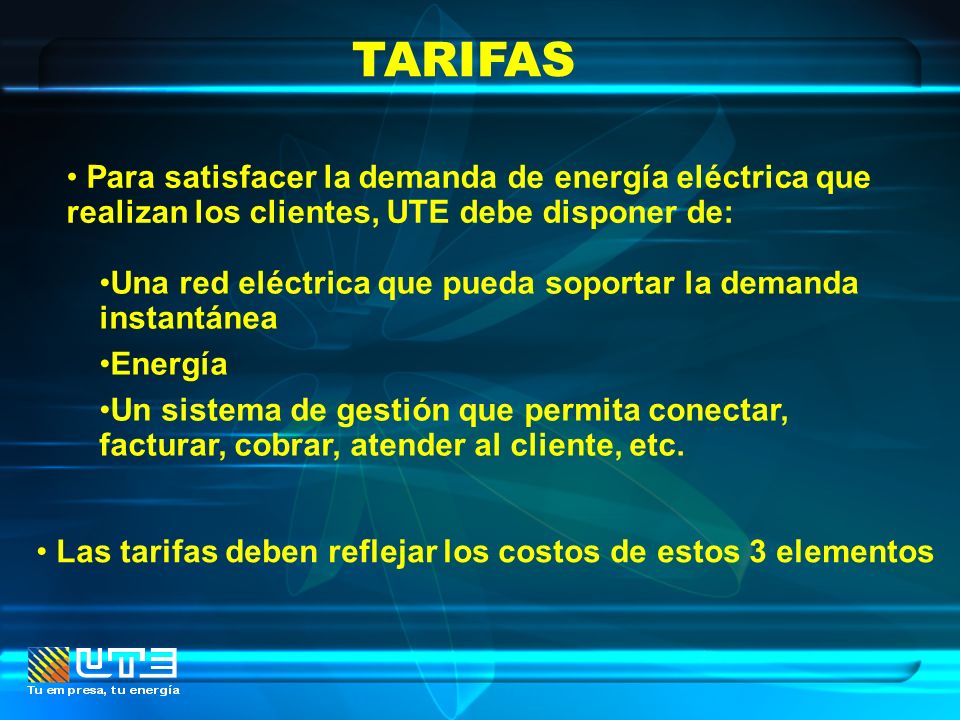

6 TARIFAS Para satisfacer la demanda de energía eléctrica que realizan los clientes, UTE debe disponer de: Las tarifas deben reflejar los costos de estos 3 elementos Una red eléctrica que pueda soportar la demanda instantánea Energía Un sistema de gestión que permita conectar, facturar, cobrar, atender al cliente, etc.

7 TARIFAS Costo de ENERGÍA incluye los costos variables el costo de capacidad de generación y de las pérdidas de transmisión y distribución. Costo de SERVICIO incluye los costos de conexión a la red y los costos de medición, lectura, facturación y cobranza y atención al cliente Costo de POTENCIA se forma de los costos de capacidad de transmisión y distribución.

8 TARIFAS INTELIGENTES Son aquellas que permiten bajar el precio de la energía eléctrica. Presentan precios distintos en diferentes horarios. Disminuyen el importe de la factura eléctrica mediante el empleo de tecnologías apropiadas.

9 TARIFAS INTELIGENTES DOBLE HORARIO (punta y fuera de punta) TRIPLE HORARIO (punta, valle y llano)

10 TARIFAS INTELIGENTES Triple Horario

11 TARIFAS INTELIGENTES Tarifa Triple Horario La facturación de la energía y la potencia máxima demandada, tiene precios diferenciales según los siguientes períodos horarios: Horas de punta: de las 18 a las 22 horas. Horas de llano: de las 7 a las 18 horas y de las 22 hasta las 24 horas. Horas de valle: de las 0 hasta las 7 horas. NOTA: Las horas corresponden al horario de invierno

12 TARIFAS INTELIGENTES Tarifa Triple Horario El cargo por energía es función de: La distribución del consumo durante las distintas horas del día. Nivel de tensión al cual está conectado el servicio. Los diferentes precios fijados para las horas de punta, llano y valle.

13 TARIFAS INTELIGENTES Tarifa Triple Horario El cargo por potencia es función de: Las cargas máximas medidas entre las dos fechas tomadas en cuenta para el cálculo de la factura mensual (horas de punta y llano). Nivel de tensión del servicio. El precio fijado para las horas de punta y llano (el cargo por potencia en las horas valle es 0).

14 TARIFAS INTELIGENTES Tarifa Triple Horario Facturación de potencia máxima medida en horas punta y llano: 1.- Si la máxima potencia medida (punta y llano) es < = al 50% de potencia contratada, se factura precio de potencia por el 50% de ésta. 2.- Son exonerados del punto 1 quienes cumplen con la doble condición de: a) que su potencia máxima mensual, medidas en horas valle, supere el 50% de la potencia contratada y b) la energía consumida en el valle sea mayor o igual a la potencia máxima demandada en el valle, multiplicada por 21 hs.

15 FACTURACIÓN DE LA POTENCIA Se factura la máxima potencia medida mensual comprendida entre las horas de punta y llano Si la máxima potencia medida (punta y llano) es < = 50% de la potencia contratada se factura: Costo por potencia X 50% pot. contratada

16 FACTURACIÓN DE LA POTENCIA Mes 1 Máxima potencia medida Llano y Punta: 30 kW Potencia Facturada: Potencia Contratada Valle: 120 kW Llano y Punta: 40 kW 30 kW

17 FACTURACIÓN DE LA POTENCIA Mes 2 Máxima potencia medida Llano y Punta: 15 kW Potencia Contratada Valle: 120 kW Llano y Punta: 40 kW Potencia Facturada: 20 kW

18 FACTURACIÓN DE LA POTENCIA Son exonerados los clientes que cumplen la doble condición: Excepción al mínimo del 50 % 1.- La potencia máxima mensual (horas valle) sea superior al 50% de la potencia contratada 2.- La energía consumida en el valle sea >= a la potencia máxima demandada en el valle, multiplicada por 21 hs. Y

19 FACTURACIÓN DE LA POTENCIA Mes 3 Máxima potencia medida Llano y Punta: 15 kW Potencia Contratada Valle: 120 kW Llano y Punta: 40 kW Potencia Facturada: 15 kW Máxima potencia medida en Valle: 30 kW Consumo en Valle: 700 kWh

20 FACTURACIÓN DE LA POTENCIA Mes 4 Máxima potencia medida Llano y Punta: 15 kW Potencia Contratada Valle: 120 kW Llano y Punta: 40 kW Potencia Facturada: 20 kW Máxima potencia medida en Valle: 30 kW Consumo en Valle: 400 kWh

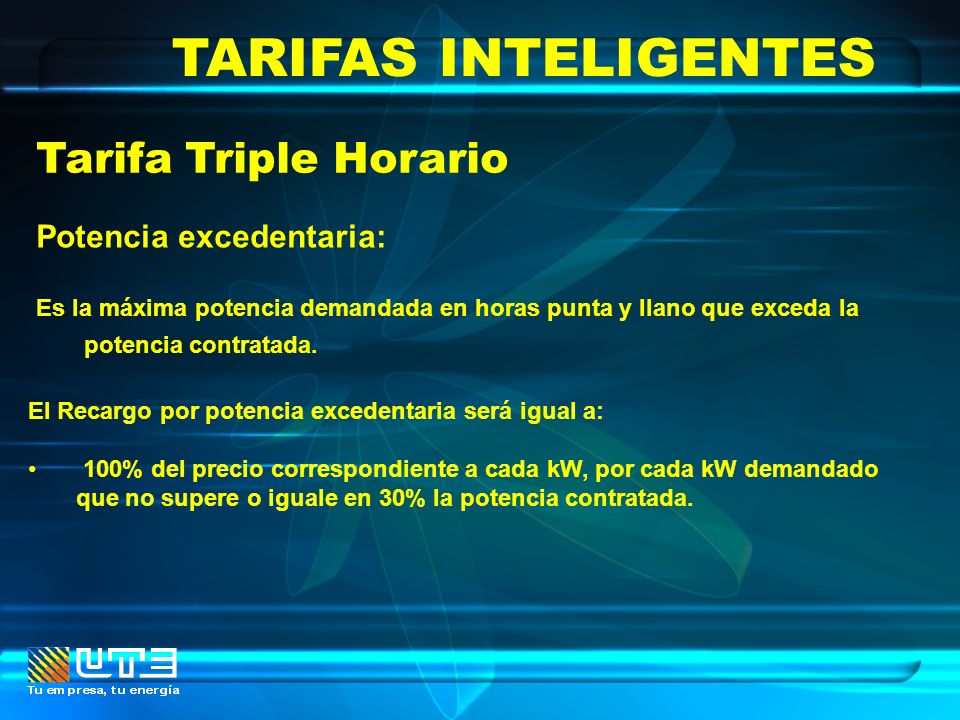

21 TARIFAS INTELIGENTES Tarifa Triple Horario Potencia excedentaria: Es la máxima potencia demandada en horas punta y llano que exceda la potencia contratada. El Recargo por potencia excedentaria será igual a: 100% del precio correspondiente a cada kW, por cada kW demandado que no supere o iguale en 30% la potencia contratada.

22 TARIFAS INTELIGENTES Tarifa Triple Horario Potencia excedentaria: Ej: Potencia Contratada:40 kW Potencia Medida:50 kW Potencia excedentaria:10 kW <= 30 % Potencia Contratada Recargo:10 kW X 100 % precio kW

23 TARIFAS INTELIGENTES Tarifa Triple Horario Potencia excedentaria: El Recargo por potencia excedentaria será igual a: 300% del precio correspondiente a cada kW, por cada kW demandado que resulte 30% superior a la potencia contratada

24 TARIFAS INTELIGENTES Tarifa Triple Horario Potencia excedentaria: Ej: Potencia Contratada:40 kW Potencia Medida:60 kW Potencia excedentaria:20 kW > 30 % Potencia Contratada Recargo:12 kW X 100 % precio kW y 8 kW X 300 % precio kW

25 TARIFAS INTELIGENTES Reactiva: Facturación adicional: factor de potencia < 0,92 Bonificación: factor de potencia > 0,92 Cálculo % recargo o bonificación (sobre importe energía activa): K1 (%) = A ( Er / Ea - 0,426 ) Si tg c > 0,7 se cobrará un recargo adicional que responde a la siguiente fórmula: K1 adicional (%) = (100 - A ) ( Er / Ea - 0,7 )

26 TARIFAS INTELIGENTES Reactiva: Cálculo % recargo o bonificación (sobre importe Pot. Máx. activa): K2 (%) = 62 ( Er / Ea - 0,426 ) Si tg c > 0,7 se cobrará un recargo adicional que responde a la siguiente fórmula: K2 adicional (%) = 38 ( Er / Ea - 0,7 ) siendo: Er:Energía reactiva consumida en el mes, expresada en kVARh Ea:Energía activa consumida en el mes, expresada en kWh

27 TARIFAS INTELIGENTES Reactiva: El valor de "A" depende del nivel de tensión en el cual está alimentado el servicio y responde a la siguiente tabla: NIVEL DE TENSIONVALOR DE A 0,230 y 0,400 kV23 6,4, 15 y 22 kV18 31,5 kV12 60 y 150 kV5

28 OPTIMIZACIÓN DE LA CONTRATACIÓN DE POTENCIA Opción para los servicios con Tarifas Triple Horario Se contrata potencia para Restricción horas valle horas punta y llano >

29 Leer una Factura

30 ¿CÓMO LEER EL MEDIDOR? Mecánicos Electrónicos Clasificación medidores:

31 Medidor ACTARIS modelo SL 7000 Trifásico indirecto, mide energía activa/reactiva, triple tarifa apto para conectarse en medida indirecta en 100 V, 220 V o en 380 V. dispone de curva de carga Ejemplo de medidor electrónico: ¿CÓMO LEER EL MEDIDOR?

32

33 ACCIONES Potencia Energía reactiva (Er) Tarifa Equipamiento y hábitos

34 Muchas gracias Ing. Juan Carlos Patrone Tel: /02
