1 Comunicaciones Eléctricas
Introducción Por: Mauricio Muñoz Arias

2 Agenda Conceptos y Unidades Básicas Modos de Comunicación
Señales en Banda Base Multiplexación Multiplexión por División de Frecuencia Multiplexión por División de Tiempo

3 Conceptos y unidades básicas

4 Conceptos Básicos: Comunicación
Transmitir información de un punto a otro Objetivo Sistemas de Comunicación Conducción o Tx de información de un lugar y un tiempo a otro “Comunicación”

5 Conceptos Básicos: Comunicación
Es apropiado la utilización de señales eléctricas Comunicación a largas distancias

6 Conceptos Básicos: Ancho de Banda
Requieren que las señales varíen con el tiempo Los cambios deben de suceder de manera impredecible Tx de información Requisito Banda que contiene las frecuencias de las señales: Es una medida de la rapidez con que pueden cambiar porciones portadoras de información Ancho de Banda

7 Conceptos Básicos: Ruido
Definición: “…todas aquellas señales, de origen eléctrico, no deseadas y que están unidas a la señal principal manera que la pueden alterar produciendo efectos que pueden ser perjudiciales”

8 Conceptos Básicos: Ruido
Ruido Analógico: “…será perjudicial en la medida que lo sea su amplitud respecto a la señal principal” Ruido Digital: “…si el ruido no es capaz de producir un cambio de estado, dicho ruido será irrelevante”

9 Conceptos Básicos: Ruido
El objetivo de la ingeniería no solo es transmitir la información, sino eliminar el RUIDO.

10 Unidades Básicas Unidades Básicas comprendidas en un sistema de comunicación:

11 Unidades Básicas Codificador Decodificador Diseño del decodificador
“Elije la mejor forma de la señal para optimizar u detección de salida” Stremler, 1998 Decodificador “Efectúa la operación inversa del codificador para tomar la mejor decisión” Stremler, 1998 Diseño del decodificador Detallada descripción matemática de la tx de la información

12 Unidades Básicas Modulador Demodulador Diseño del Modulador
“Produce una señal variable en la salida proporcional a la señal de entrada” Stremler, 1998 Ejemplo: Cambios de Amplitud, de Frecuencia portadora o de fase. Demodulador “Efectúa la operación inversa de modulador para tomar la mejor decisión” Stremler, 1998 Se diseña para imprimir la señal de información sobre la onda que se va ha transmitir Diseño del Modulador

13 Unidades Básicas Medio de Transmisión:
Ionósfera, tropósfera, espacio libre y/o líneas de transmisión

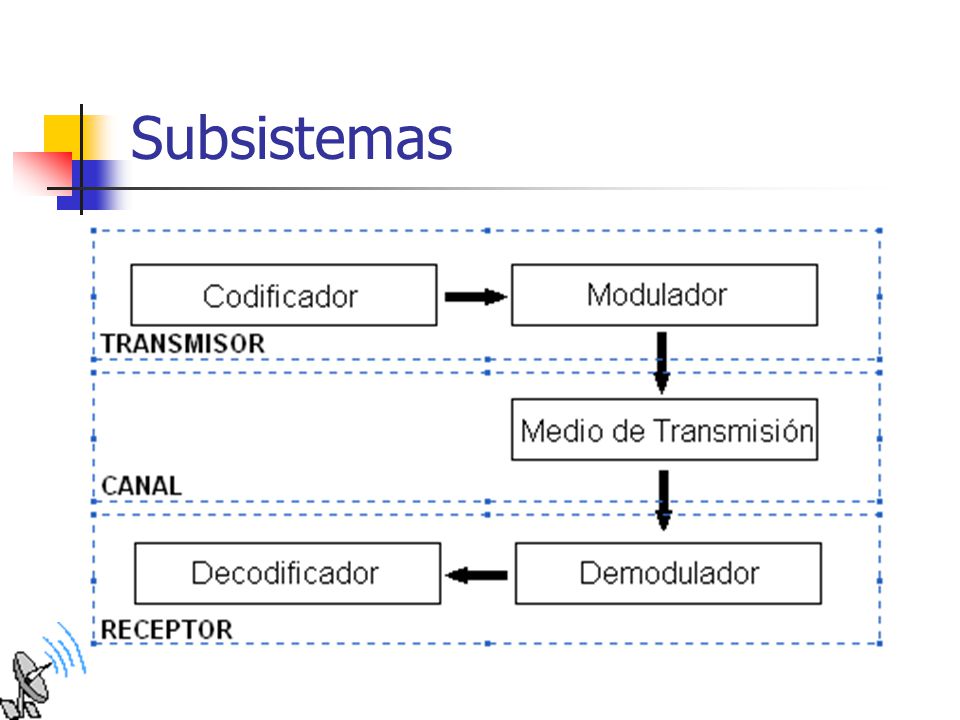

14 Subsistemas

15 Subsistemas Sistema Central Transmisor Receptor
Restringe el flujo de información Se le atribuyen los siguientes efectos: Ruido Aditivo Interferencia Propagación Distorsión Transmisor Prepara la información para enviarla y superar las limitaciones del canal Receptor Efectúa operaciones inversar de Txr para recuperar la información con la menor cantidad errores posible

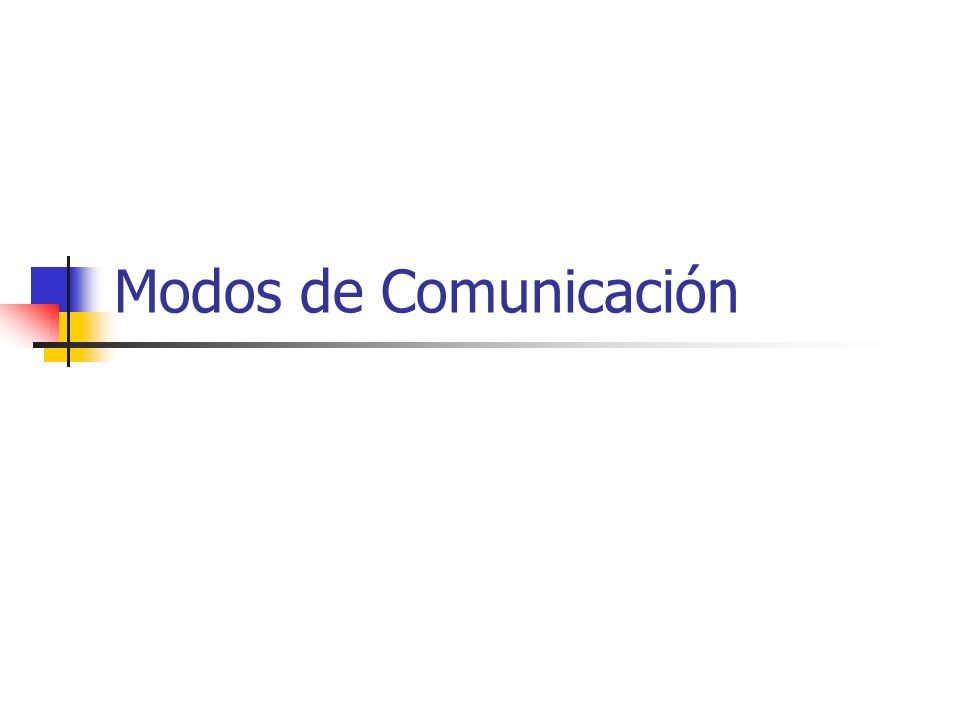

16 Modos de Comunicación

17 Modos de Comunicación “Se denomina canal de comunicación al recorrido físico que es necesario establecer para que una señal… se pueda desplazar entre dos puntos” joan004.tripod.com

18 Modos de Comunicación “Los distintos tipos de transmisión de un canal de comunicaciones son de tres clases diferentes: Simplex Semi Duplex (Half-duplex) Duplex” joan004.tripod.com

19 Modos de Comunicación Simplex:
“Método de transmisión en que una estación siempre actúa como fuente y la otra siempre actúa como colector” joan004.tripod.com

20 Modos de Comunicación Semi Dúplex:
“Método de transmisión en que una estación A en un momento de tiempo, actúa como fuente y otra estación corresponsal B actúa como colector; y en el momento siguiente, la estación B actuará como fuente y la A como colector” joan004.tripod.com

21 Modos de Comunicación Semi Dúplex:

22 Modos de Comunicación Dúplex:
“Método de transmisión en que dos estaciones  A y B, actúan como fuente y colector, transmitiendo y recibiendo información simultáneamente. Este método permite la transmisión en las dos direcciones” joan004.tripod.com

23 Modos de Comunicación Dúplex: joan004.tripod.com

24 Señales en Banda Base

25 Señales en Banda Base Definición:
“Se denomina banda base al conjunto de señales que no sufren ningún proceso de modulación a la salida de la fuente que las origina”

26 Señales en Banda Base Definición:
“Se refiere a la banda de frecuencias producida por un transductor, antes de sufrir modulación alguna” es.wikipedia.org

27 Señales en Banda Base Características:
“Describe el estado de la señal antes de la modulación y de la multiplexación y después de la desmodulación y demultiplexación” es.wikipedia.org

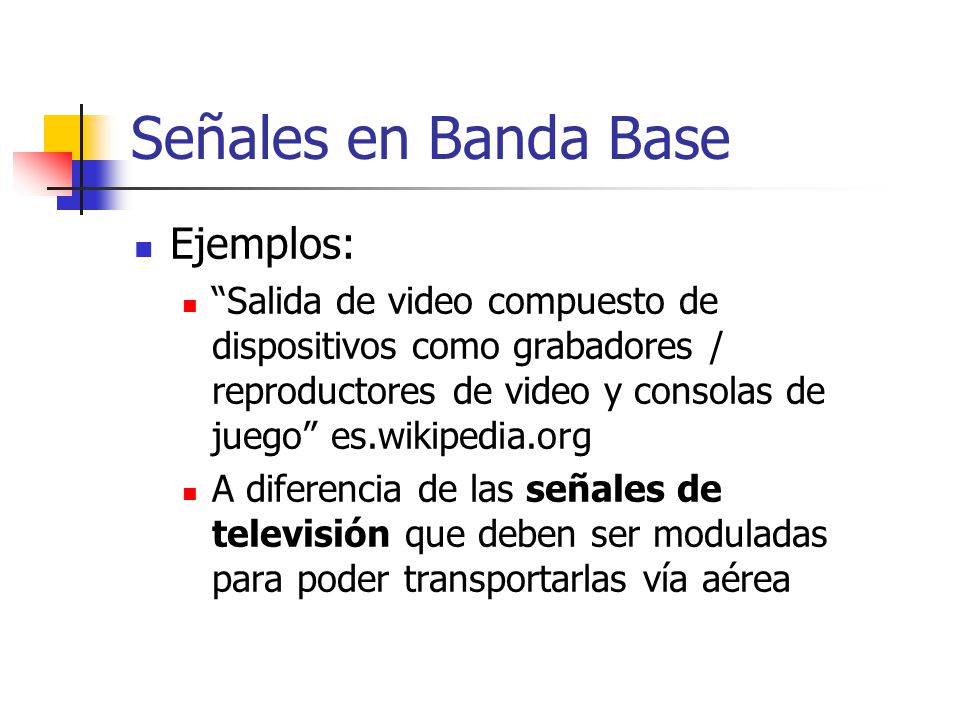

28 Señales en Banda Base Ejemplos:
“Salida de video compuesto de dispositivos como grabadores / reproductores de video y consolas de juego” es.wikipedia.org A diferencia de las señales de televisión que deben ser moduladas para poder transportarlas vía aérea

29 Señales en Banda Base Ejemplos:

30 Multiplexación

31 Multiplexación Combinación de dos o más canales de información en un solo medio de tx usando un dipositivo llamado multiplexor.

32 Multiplexación

33 Multiplexión por División de Frecuencia

34 Multiplexión por División de Frecuencia
FDM (Frequency Division Multiplexing) Definición: “Consiste en situar los espectros de las señales en frecuencia de manera que cada uno pueda separarse de los demás por filtración” Stremler, 1998

35 Multiplexión por División de Frecuencia
Definición: “…se convierte cada fuente de varias que originalmente ocupaban el mismo espectro de frecuencias, a una banda distinta de frecuencias…”

36 Multiplexión por División de Frecuencia

37 Multiplexión por División de Frecuencia

38 Multiplexión por División de Frecuencia
Ventajas: Se transmiten las señales en forma simultanea por un solo medio Se transmiten canales de banda angosta por un solo sistema de banda ancha

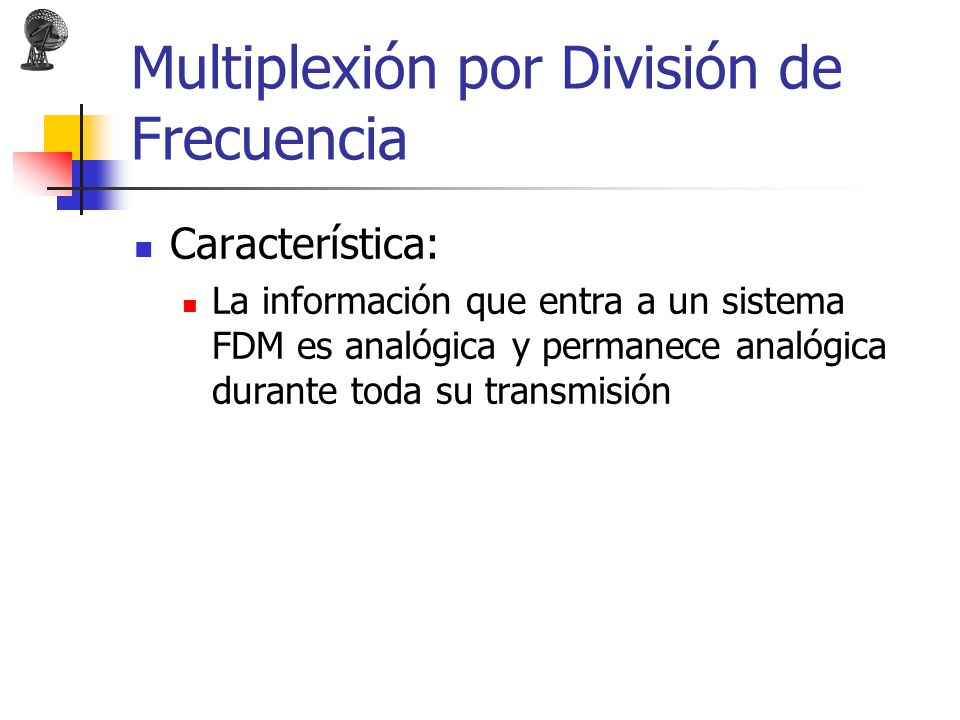

39 Multiplexión por División de Frecuencia
Característica: La información que entra a un sistema FDM es analógica y permanece analógica durante toda su transmisión

40 Multiplexión por División de Frecuencia
Característica: La información que entra a un sistema FDM es analógica y permanece analógica durante toda su transmisión

41 Multiplexión por División de Frecuencia
Ejemplo: La Banda comercial de AM, que ocupa un espectro de frecuencias de 535 a 1605 kHz

42 Multiplexión por División de Tiempo

43 Multiplexión por División de Tiempo
Definición: Medio de transmitir dos o más canales de información en el mismo circuito de comunicación utilizando la técnica de tiempo compartido

44 Multiplexión por División de Tiempo
Time Division Multiplexing (TDM)

45 Multiplexión por División de Tiempo
Las entradas de seis canales llegan a los interruptores de canal, los cuales se van cerrando de forma secuencial, controlados por una señal de reloj.

46 Multiplexión por División de Tiempo
Cada canal es conectado al medio de transmisión durante un tiempo determinado por la duración de los impulsos de reloj.

47 Multiplexión por División de Tiempo
Características: Se adapta bien a las señales binarias que consisten en impulsos que representan un dígito binario 1 o 0

48 Multiplexión por División de Tiempo
