1 TEMA I REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA ANTONIO JOSÉ DE SUCRE ANTONIO JOSÉ DE SUCRE VICE-RECTORADO PUERTO ORDAZ Departamento de Ingeniería Electrónica Hnas. Manzanilla

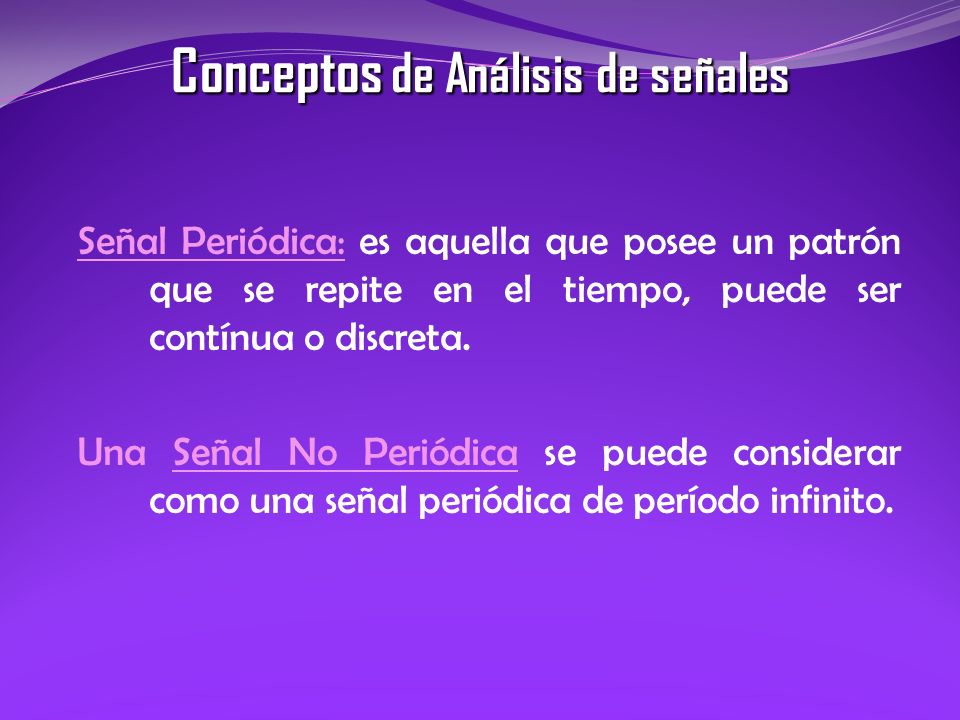

2 Señal Periódica: es aquella que posee un patrón que se repite en el tiempo, puede ser contínua o discreta. Una Señal No Periódica se puede considerar como una señal periódica de período infinito. Conceptos de Análisis de señales

3 Señal Contínua Señal Discreta Conceptos de Análisis de señales

4 Longitud de Onda de la Señal: es la distancia en metros entre dos puntos en fase de dos ciclos consecutivos. Se representa con la letra griega donde: c: Velocidad de la Luz, 3x10 8 m/s f :frecuencia de la señal. Conceptos de Análisis de señales

5 Señal en el Dominio de la Frecuencia: Representación de la señal utilizando como variable independiente la frecuencia. Frecuencia Fundamental: es el primer armónico de la señal y está representado por la frecuencia natural de la misma. Conceptos de Análisis de señales

6 Espectro Discreto y Contínuo: el espectro de la señal, es el conjunto de frecuencias que la constituyen. Conocer el espectro de la señal facilita el análisis de los sistemas de comunicaciones, fundamentalmente en lo que respecta a su ancho de banda. El análisis espectral está basado en el uso de las herramientas series y transformadas de Fourier. Conceptos de Análisis de señales

7 Modelo de un Sistema de Comunicación

8 Técnicas de Modulación analógicas: a.Modulación en amplitud b.Modulación en Frecuencia c.Modulación de Fase d.Modulación de amplitud de pulsos e.Modulación de ancho de pulsos f.Modulación de posición de pulsos

9 Técnicas de Modulación Digitales: a.Modulación por conmutación de amplitud b.Modulación por conmutación de frecuencia c.Modulación por conmutación de fase d.Modulación 4PSK, 8-PSK y 16_PSK e. Modulación 8-QAM y 16_QAM

10 Modulaciones MODULACION AFECTADA AM FM PM ASKFSKPSK QAM ANALOGICO DIGITAL SEÑAL MODULANTE

11 Datos y Señales

12

13 Transmisión digital Se tiene en cuenta el contenido de la señal La integridad de los datos se daña con el ruido, la atenuación, etc. Se usan repetidores Se produce regeneración: Lo retransmiten Los repetidores reciben la señal Extraen el patrón de bits

14 La atenuación se elimina Transmisión digital El ruido no se amplifica ni se acumula Una señal analógica se puede aprovechar de estas ventajas si se convierte previamente a digital

15 Razón de Bits: es la razón de cambio en la entrada del modulador y tiene como unidades bits por segundos (bps) Razón de Baudio: es la razón de cambio en la salida del modulador y es igual al reciproco del tiempo de un elemento de señalización de salida.

16 Velocidad de Transmisión Es el número de bits transmitidos por segundo cuando se envía un flujo continuo de datos.

17 Velocidad de Transmisión Estándar

18 Espectro y Ancho de Banda Espectro Margen de frecuencias contenidas en la señal A ncho de Banda absoluto Anchura del espectro A ncho de Banda efectivo A menudo es el mismo que el Ancho de Banda Banda de frecuencias que contienen la mayor parte de la energía C omponente continua (DC) Componente de frecuencia cero

19 Relación entre Ancho de Banda y Velocidad de Transmisión El medio de transmisión de las señales limita mucho las componentes de frecuencia a las que puede ir la señal, por lo que el medio sólo permite la transmisión de cierto ancho de banda. En el caso de ondas cuadradas ( binarias ), estas se pueden simular con ondas senoidales en las que la señal sólo contenga múltiplos impares de la frecuencia fundamental.

20 Relación entre Ancho de Banda y Velocidad de Transmisión Al considerar que el ancho de banda de una señal está concentrado sobre una frecuencia central, al aumentar esta, aumenta la velocidad potencial de transmitir la señal. P ero al aumentar el ancho de banda, aumenta el coste de transmisión de la señal aunque disminuye la distorsión y la posibilidad de ocurrencia de errores. C uanto más ancho de banda, más se asemeja la función seno (multifrecuencia ) a la onda cuadrada. Pero generalmente es suficiente con las tres primeras componentes.

21 ANCHO DE BANDA (Hz)<= 2·VELOCIDAD (bps)

22 Debemos tomar cuenta: 1. Para transmitir una señal sin deformación se requiere un ancho de banda infinito. 2. Todo medio de transmisión disminuye el ancho de banda, razón por la cual todas las señales sufren alguna deformación. 3. Cuanto mayor es el ancho de banda mayor es la velocidad de transmisión que puede obtenerse. 4. Cuanto mayor es la frecuencia de la señal, mayor es la velocidad de transmisión puesto que cada bit tiene un menor tiempo de duración y ello hace que sea posible enviar mayor cantidad de bits en el mismo tiempo.

23 Efecto del ancho de banda en las señales digitales

24 Capacidad del Canal de Transmisión Es La velocidad a la que se pueden transmitir los datos en un canal de comunicación. Nyquist determinó que la máxima velocidad alcanzable para un ancho de banda dado es dos veces dicho ancho de banda si no existe ruido. Tiene relación con la velocidad de transmisión, el ancho de banda, el ruido y La tasa de errores que es la razón a la que ocurren errores.

25 Canal con ruido: Donde, según Nyquist: Capacidad del Canal de Transmisión C= 2B log 2 M C: C apacidad del Canal B : A ncho de Banda M : C antidad de Niveles

26 Donde, según Shanon: Canal sin ruido: Capacidad del Canal de Transmisión C= B log 2 ( 1+S/N ) C: C apacidad del Canal B : A ncho de Banda S : P otencia de la señal N : P otencia del Ruido

27 Es la fracción entre la energía de la señal por bits y la densidad de potencia del ruido por hertzio, Eb/No. Cociente E b /N o Este es un parámetro más adecuado para determinar las tasas de error y la velocidad de transmisión

28 Relación E b /N o Se define como el margen que hay entre la potencia de la señal que se transmite y la potencia del ruido que la corrompe. Este margen es medido en decibelios. E b : energía de señal por bit (E b =S·T b =S/R) siendo S potencia señal, T b tiempo de un bit, R bits/sg N 0 : densidad de potencia de ruido por Hz

29 Se demuestra fácilmente que: O bien: siendo k la constante de Boltzmann, cuyo valor es y siendo T la temperatura absoluta en grados Kelvin

30 Multiplexión Digital Tiene como tarea combinar un número de flujos de impulsos de entrada, en un solo flujo de impulsos de salida, con una velocidad digital que es algo mayor que la suma de las velocidades de los imulsos de entrada y viceversa. N=30 N=24 Múltiplex Primario MIC N 1 Múltiplex Digital de Segundo Orden Múltiplex Primario MIC N 1 Múltiplex Digital de Segundo Orden kbit/s 1544 kbit/s 8448 kbit/s 6312 kbit/s N=30 N= kbit/s 1544 kbit/s

31 La señal recibida puede diferir de la señal transmitida Perturbaciones en la transmisión Analógico - degradación de la calidad de la señal Digital – Errores de bits, causado por: A tenuación y distorsión de atenuación D istorsión de retardo R uido

32 Efecto del ruido en señal digital

33 Los tres códigos más utilizados en el campo de la transmisión de datos, son: 1. Código Baudot 2. Código Estándar Americano para el Intercambio de Información, ASCII 3. Código de Intercambio de Decimal Codificado en Binario Extendido, EBCDIC Códigos de Comunicación de Datos

34 Uno de los códigos más utilizados, es el Alfabeto de Referencia Internacional (IRA), también conocido como Alfabeto Internacional número 5, (IA5). Posee 7 bits, pudiendo representar hasta 128 caracteres. Los 128 caracteres están formando 4 grupos.

35 1. Grupo: Control de Formato: 6 caracteres. Control de FormatoControl de Formato 2. Grupo: Control de Transmisión: 9 caracteres Control de TransmisiónControl de Transmisión 3. Grupo: Separadores de Información: 4 caracteres Separadores de InformaciónSeparadores de Información 4. Grupo: Miscelánea: 15 caracteres Miscelánea

36 CODIFICACIÓN DE LÍNEA: es el proceso de asignación de formas de ondas arbitrarias para los unos y ceros. Para mejorar las prestaciones del sistema de transmisión, se debe utilizar un buen esquema de codificación, que establece una correspondencia entre los bits de los datos y los elementos de señal. Factores a tener en cuenta para utilizar un buen sistema de codificación: 1.Espectro de la señal : La ausencia de componentes de altas frecuencias, disminuye el ancho de banda. La presencia de componente continua en la señal obliga a mantener una conexión física directa (propensa a algunas interferencias). Se debe concentrar la energía de la señal en el centro de la banda para que las interferencias sean las menores posibles. 2. Sincronización : para separar un bit de otro, se puede utilizar una señal separada de reloj (lo cuál es muy costoso y lento) o bien que la propia señal porte la sincronización, lo cuál implica un sistema de codificación adecuado. TECNICAS DE CODIFICACIÓN DE LÍNEA.

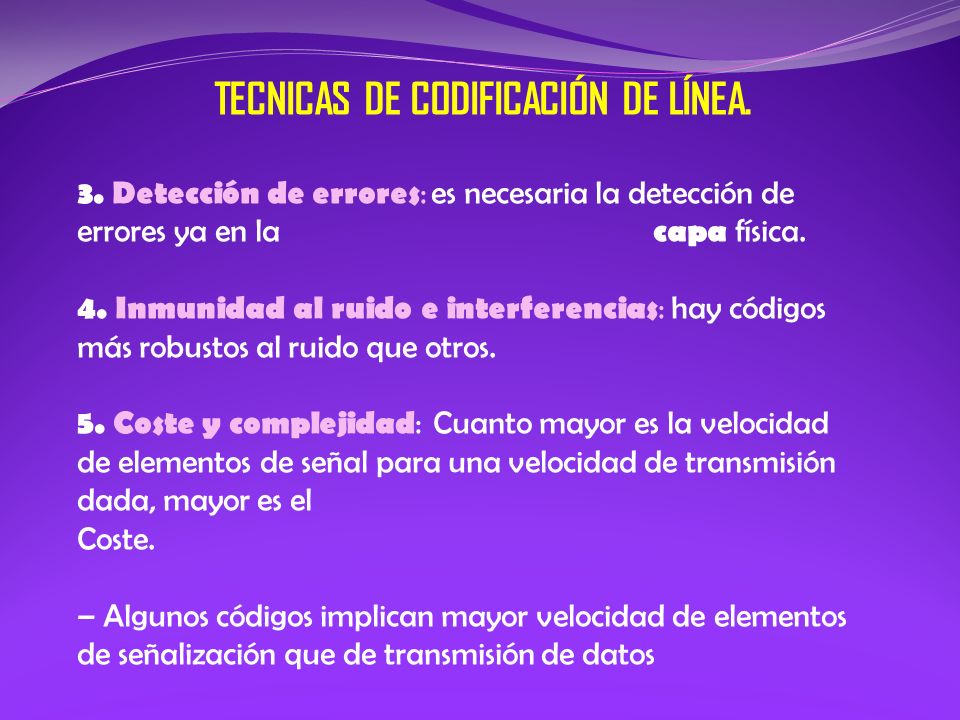

37 3. Detección de errores : es necesaria la detección de errores ya en la capa física. 4. Inmunidad al ruido e interferencias : hay códigos más robustos al ruido que otros. 5. Coste y complejidad : Cuanto mayor es la velocidad de elementos de señal para una velocidad de transmisión dada, mayor es el Coste. – Algunos códigos implican mayor velocidad de elementos de señalización que de transmisión de datos TECNICAS DE CODIFICACIÓN DE LÍNEA.

38 (NRZ) Non Return to Zero NRZ-L: No Retorno a Cero. Nonreturn to Zero-Level NRZ-I: No Retorno a Cero Invertido. Nonreturn to Zero Binario Multinivel AMI Bipolar (Alternate Mark Inversion) PSEUDOTERNARIO BIFASE MANCHESTER MANCHESTER DIFERENCIAL TÉCNICAS DE ALTIBAJOS O SCRAMBLING B8ZS (Bipolar con 8 ceros de sustitución) HDB3 (Bipolar de Alta Densidad con 3 ceros)

39 TECNICAS DE CODIFICACIÓN DE LÍNEA NRZ-L: No Retorno a Cero. Nonreturn to Zero-Level El nivel de tensión se mantiene constante durante la duración del bit, no hay retorno a nivel cero de la tensión. 0 es un alto y 1 es un bajo.

40 TECNICAS DE CODIFICACIÓN DE LÍNEA NRZ-I: No Retorno a Cero Invertido. Nonreturn to Zero En esta codificación el bit 1 se representa con la inversión del nivel de voltaje. Lo que representa el bit 1 es la transición entre un voltaje positivo y un voltaje negativo, o al revés, no los voltajes en sí mismos. Un bit 0 no provoca un cambio de voltaje en la señal. Así pues, el nivel de la señal no solo depende del valor del bit actual, sino también del bit anterior.

41 VENTAJAS: – Fáciles de implementar. – Utilización eficaz del ancho de banda. DESVENTAJAS: – Presencia de una componente continua. – Ausencia de capacidad de sincronización. Se usan con frecuencia en las grabaciones magnéticas. No se suelen utilizar en la transmisión de señales. TECNICAS DE CODIFICACIÓN DE LÍNEA.

42 Binario Multinivel. Usan más de dos niveles de señal Bipolar-AMI: (Alternate Mark Inversion) 0: No hay señal 1: Pulso positivo o negativo, polaridad alternante PSEUDOTERNARIO: 0: Pulso positivo o negativo, polaridad alternante 1: No hay señal

43 TECNICAS DE CODIFICACIÓN DE LÍNEA

44 Ventajas: 1. Para la cadena de 1 se tiene sincronismo. 2. No hay componente CD 3. El ancho de banda es, menor que para NRZ 4. Se puede usar la alternancia para los 1 como una forma de detectar errores. Desventajas: 1. Una larga cadena de 0 pierde el sincronismo. Bipolar-AMI: (Alternate Mark Inversion)

45 TECNICAS DE CODIFICACIÓN DE LÍNEA Ventajas 1.Se puede enviar la señal de sincronismo con la información. 2.No se tiene componente contínua. 3.Se disminuye el ancho de banda Desventajas 1.Una larga cadena de 1 hace perder el sincronismo. 2.El sistema receptor se ve obligado a distinguir entre tres niveles de: +A, -A y 0. PSEUDOTERNARIO

46 TECNICAS DE CODIFICACIÓN DE LÍNEA BIFASE. MANCHESTER Siempre hay una transición en mitad del intervalo de duración del bit. Sirve como procedimiento de sincronización. Regla: a) 1 lógico: transición de bajo a alto. b) 0 lógico: transición de alto a bajo.

47 TECNICAS DE CODIFICACIÓN DE LÍNEA La transición en mitad del intervalo se utiliza tan solo para proporcionar sincronización. La codificación de 0 se representa por la presencia de una transición al principio del intervalo del bit. Si es un 1 se representa mediante la ausencia de una transición al principio del intervalo.

48 TECNICAS DE CODIFICACIÓN DE LÍNEA DESVENTAJAS Al menos una transición por cada bit pudiendo ser hasta dos Velocidad de modulación máxima doble que en NRZ Necesita más ancho de banda VENTAJAS Sincronización: el receptor se sincroniza con la propia señal (auto-sincronizados) Ausencia de componente continua Detección de errores, si hay una ausencia de la transición esperada

49 TECNICAS DE CODIFICACIÓN DE LÍNEA Usada para reemplazar secuencias que producirían una tensión constante por otras secuencias con transiciones para mantener el sincronismo. La secuencia de relleno debe Producir suficientes transiciones para sincronizar Ser reconocida por el receptor y reestablecer la original Tener la misma longitud que la original OBJETIVOS: Eliminar la componente continua Evitar que las secuencias largas sean señales de tensión continua No reducir la velocidad de transmisión de datos Tener cierta capacidad de detectar errores TÉCNICAS DE ALTIBAJOS O SCRAMBLING

50 TECNICAS DE CODIFICACIÓN DE LÍNEA B8ZS (Norteamérica) Se basa en un AMI bipolar. Se fuerzan dos violaciones del código AMI Probabilidad muy baja de haber sido causa por el ruido u otros defectos en la transmisión El receptor identificará ese patrón y lo interpretará convenientemente como un octeto todo ceros.

51 TECNICAS DE CODIFICACIÓN DE LÍNEA B = Señal bipolar válida V = Violación bipolar Se sustituyen los grupos de 8 ceros por un patrón: – : si el último valor de tensión fue positivo – : si el último valor de tensión fue negativo

52 TECNICAS DE CODIFICACIÓN DE LÍNEA HDB3 (Europa y Japón) Alta Densidad Bipolar 3 Ceros Basado en AMI bipolar Si aparece un cuarteto con todo ceros y el último valor de polaridad anterior a dicho cuarteto fue negativo, se codifica dicho cuarteto como 000- o bien +00+ Si aparece un cuarteto con todo ceros y el último valor de polaridad anterior a dicho cuarteto fue positivo, se codifica dicho cuarteto como 000+ o bien –00- En las violaciones siguientes se alternan las polaridades de las violaciones para evitar la componente continua Adecuado para transmisión a altas velocidades

53 TECNICAS DE CODIFICACIÓN DE LÍNEA Se basa en la codificación AMI. Se reemplaza las cadenas de cuatro ceros por cadenas que contienen uno o dos pulsos. El cuarto cero se sustituye por una violación del código. Numero de Pulsos Bipolares (unos) desde la última sustitución Polaridad del pulso anterior ImparPar HDB3 (Europa y Japón)

54 TECNICAS DE CODIFICACIÓN DE LÍNEA La sustitución dependerá: a) Si el número de pulsos desde la última violación es par o impar. b) Dependiendo de la polaridad del último pulso, anterior a la aparición de los cuatro ceros.

55 TECNICAS DE CODIFICACIÓN DE LÍNEA
