1 Telecomunicaciones Calificación Final. –Primer parcial 30% –Segundo parcial 30% –Proyecto de investigación 30% –Tareas 10%

2 Telecomunicaciones

3 MODELO PARA LAS COMUNICACIONES. Objetivo Principal de las telecomunicaciones es el intercambiar Información entre dos entidades. FUENTE: –Genera los datos a trasmitir TRANSISTOR(Tx): –Los datos generados por la fuente no se transmiten directamente como se generan. El transistor transforma y codifica la información produciendo señales electromagnéticas susceptibles de ser transmitidas a través de algún sistema transmisión. SISTEMA DE TRANSMISIÓN: –Que puede ir desde una simple línea de Tx hasta una compleja red que conecta la fuente al destino.

4 MODELO PARA LAS COMUNICACIONES..... RECEPTOR(Rx): –Que acepta la señal preveniente del sistema de transmisión y lo conviene de tal manera que puede ser manejada por el dispositivo destino. DESTINO: –Que toma los datos del receptor Telecomunicaciones

5 COMUNICACIÓN: –Es el proceso de transferir información de un punto a otro en espacio y tiempo PROPÓSITO DE LA COMUNICACION: –Entregar en el destino una replica aceptable de lo producido por quien lo origina MENSAJE: –Es la manifestación física de la información a transferir TIPOS DE MENSAJE: –* voz –* datos –* imágenes –* música –* símbolos Telecomunicaciones

6 SISTEMA DE COMUNICACIÓN –Conjunto de dispositivos empleados para establecer una comunicación. –La transmisión entre el Tx y Rx se realiza a través de un medio de transmisión. MEDIOS DE TRANSMISIÓN –GUIADOS---pares trenzados, cable coaxial, fibra óptica –NO GUIADOSpropagación a través del aire, movimientos en el vacío, las ondas de transmisión no son encauzadas. Telecomunicaciones

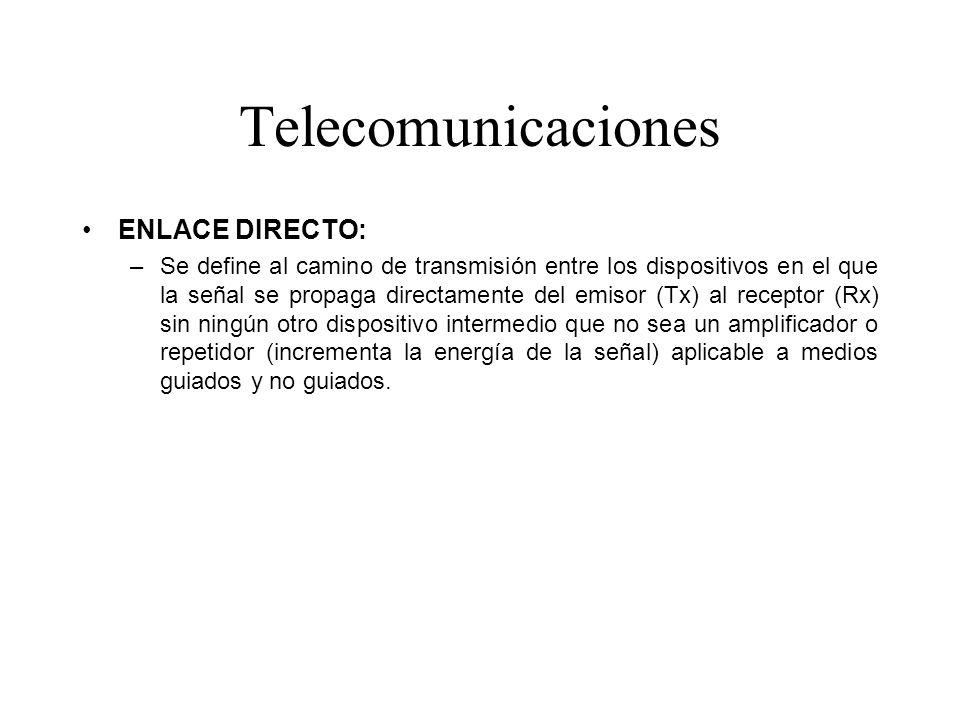

7 ENLACE DIRECTO: –Se define al camino de transmisión entre los dispositivos en el que la señal se propaga directamente del emisor (Tx) al receptor (Rx) sin ningún otro dispositivo intermedio que no sea un amplificador o repetidor (incrementa la energía de la señal) aplicable a medios guiados y no guiados. Telecomunicaciones

8 => PUNTO A PUNTO (MEDIO GUIADO) Tx / Rx medio amplificador medio Tx /Rx =>MULTIPUNTO (MEDIO GUIADO) Tx /Rx Tx /Rx Tx / Rx Tx / Rx MEDIO AMPLIFICADOR MEDIO Telecomunicaciones

9 Modos de transmisión. –Los sistemas de comunicaciones electrónicas pueden diseñarse para manejar la transmisión solamente en una dirección, en ambas direcciones pero sólo uno a la vez, o en ambas direcciones al mismo tiempo. Estos se llaman modos de trasmisión. –Cuatro modos de transmisión son posibles: simplex, half-duplex, full-duplex y full/full-duplex. Telecomunicaciones

10 Transmisión en un sentido (Simplex) –La transmisión de realiza solamente en un sentido, sin posibilidad de hacerlo en lo opuesto. Es de muy escaso uso en transmisión de datos. –La línea consiste de uno o mas canales, donde un canal es definido como un medio de transmisión de un sentido. Un canal puede llevar información en cualquier dirección pero solo en una dirección a la vez. Telecomunicaciones

11 Transmisión en ambos sentidos (Half Duplex / HDX) –La transmisión se lleva a cabo alternativamente en uno u otro sentido, exigiendo cierto tiempo para cada inversión, que reduce la eficiencia del sistema. Telecomunicaciones

12 Transmisión en ambos sentidos al mismo tiempo (Full Duplex / FDX) Consiste en la transmisión simultánea e independiente en ambos sentidos ya que se han enviado datos en los dos, o bien datos en uno y control de los mismos en el otro. Telecomunicaciones

13 Full/full-duplex (F/FDX). –Con una operación full/full-duplex, es posible transmitir y recibir simultáneamente, pero no necesariamente entre las mismas dos ubicaciones (es decir, una estación puede trasmitir a una segunda estación y recibir de una tercera estación al mismo tiempo). –Las transmisiones full/full-duplex se utilizan casi exclusivamente con circuitos de comunicaciones de datos. Telecomunicaciones

14 Modos de Transmisión. –Existen dos modos de transmisión. –Transmisión en Paralelo –Transmisión en Serie. Telecomunicaciones

15 Transmisión en paralelo..... Características principales –La transferencia interna de datos se hace de este modo. –Cada conjunto de bits es separado por un espacio de tiempo. –Este tipo de transmisión puede hacer uso de la línea de dos formas distintas: Usar n líneas (una por bit). Usar una línea usando Multiplexación. –Se usa para transmisión de altas velocidades Telecomunicaciones

16 Los bits que componen a un byte o caracter se transmiten un solo ciclo.

17 Transmisión en Serie. Características principales: –Se envía un bit después de otro, hasta completar un carácter. –Se utiliza en las comunicaciones de datos a largas distancias. –Se usa el proceso de Deserialización. Telecomunicaciones

18 Los bits que componen cada carácter se transmiten en n ciclos de 1 bit cada uno. Telecomunicaciones

19 Transmisión en Serie. Telecomunicaciones Concepto de Sincronismo. Que tanto la fuente como el receptor de datos, tengan una base de tiempo común para poder reconocer de forma inequívoca la transmisión de un 1 y de un 0. La sincronización puede llevarse en tres niveles: Sincronismo por bit. Sincronismo por byte. Sincronismo por bloque.

20 Telecomunicaciones Asíncrona Síncrona La transmisión en serie utiliza dos procedimientos:

21 Transmisión en serie asincrona Cada carácter a ser transmitido es delimitado por un bit denominado Cabecera, inicio o arranque, y uno o dos bit denominados terminación o parada. Telecomunicaciones

22 Transmisión en serie asincrona El desarrollo de la comunicación es el siguiente: La línea de comunicación está siempre en estado de tensión máxima (equivale a un 1) El bit de arranque activa el mecanismo de muestreo para saber a partir de donde empieza el carácter transmitido. Este bit corresponde a una señal de tensión mínima, lo cual cambia el estado de la línea. Se transmiten los bits de datos, y se almacenan en una memoria intermedia para ser procesados. El bit de parada se encarga siempre de volver a colocar la señal de la línea al nivel máximo.

23 Telecomunicaciones Transmisión sincrona. Descripción del procedimiento de transmisión: Existen dos relojes, uno en transmisor y otro en el receptor. La información se transmite en dos grupos denominados delimitadores. Un grupo se denomina encabezador y se encarga de sincronizar los relojes, y uno de terminación. Los relojes permanecen estables un tiempo importante mientras se transmite, sin embargo, se deben efectuar resincronizaciones periódicas.

24 Telecomunicaciones
