1 CARRERA: INFORMÁTICA ASIGNATURA: REDES LOCALES Trayecto: I PROFESOR: Oneiver Rujano CARRERA: INFORMÁTICA ASIGNATURA: REDES LOCALES Trayecto: I PROFESOR: Oneiver Rujano INTRODUCCIÓN REDES LOCALES Clase 1 INTRODUCCIÓN REDES LOCALES Clase 1

2 INTRODUCCIÓN A REDES LOCALES comunicación Es la transferencia de información con sentido desde un lugar (remitente, fuente, originador, fuente, transmisor) a otro lugar (destino, receptor). Intercambiar Información es un patrón físico al cual se le ha asignado un significado comúnmente acordado Es aquel que realiza algún tratamiento de la información, es decir, los instrumentos y métodos que permite automatizar determinadas tareas o proceso. SISTEMA INFORMATICO Informática: Es la ciencia que estudia el tratamiento automático de la información es decir, los instrumentos y métodos que permiten automatizar determinadas tareas repetitivas Telecomunicación: se define como toda transmisión, emisión o recepción de signos, señales, imágenes, sonidos o informaciones de cualquier tipo que se Transmiten por medios ópticos, radioeléctricos y otros sistemas.

3 INTRODUCCIÓN A REDES LOCALES Elementos básicos de un sistema de comunicaciones En la figura se muestra un diagrama del modelo básico de un sistema de comunicaciones, y se muestran los principales componentes que permiten la comunicación.

4 INTRODUCCIÓN A REDES LOCALES En toda comunicación existen tres elementos básicos en un sistema de comunicación: 1. El Transmisor pasa el mensaje al canal en forma se señal. Para lograr una transmisión efectiva, se deben desarrollar varias operaciones de procesamiento de la señal. La más común e importante es la modulación, un proceso que se distingue por el acoplamiento de la señal transmitida a las propiedades del canal, por medio de una onda portadora. ELEMENTOS DEL SISTEMA

5 INTRODUCCIÓN A REDES LOCALES 2. El Canal de Transmisión es el enlace eléctrico entre el transmisor y el receptor, siendo el puente de unión entre la fuente y el destino. Este canal puede tener como medio de transmisión guiados (par de alambres, un cable coaxial ) y no guiados (ondas electromagnéticas, satelital) ELEMENTOS DEL SISTEMA Las causas principales de error en la transmisión de datos que hacen referencia a la red de transmisión son: Interrupción. Ruido. Atenuación. Variaciones en el tiempo de propagación.

6 INTRODUCCIÓN A REDES LOCALES 3. El Receptor extrae del canal la señal deseada y la entrega al transductor de salida. Como las señales son frecuentemente muy débiles, debido a la atenuación, el receptor debe tener varias etapas de amplificación. En todo caso, la operación clave que ejecuta el receptor es la demodulación, el caso inverso del proceso de modulación del transmisor, con lo cual vuelve la señal a su forma original. ELEMENTOS DEL SISTEMA FuenteTransmisor Sistema de Transmisión ReceptorDestino Cadena de bitsSeñal AnalógicaCadena de bits Información de entrada Señal transmitida Señal recibida Información de salida

7 INTRODUCCIÓN A REDES LOCALES PROTOCOLO DE ENLACE En las conexiones de computador a computador existen diferencias de sistemas y Fabricantes. Para lograr la Sincronización del transmisor y el Receptor se logra a través de un protocolo de Enlace. Protocolo. Es un conjunto de instrucciones predefinido que asegura la correcta secuencia e integridad de los datos transmitidos. Es un conjunto de reglas que definen la intersección entres dos máquinas o procesos iguales o que realizan funciones similares. Protocolo define Normas Transmitir información Velocidad de transmisión Tipo de información Formato de los mensajes

8 INTRODUCCIÓN A REDES LOCALES Red de transmisión de datos Es una estructura formada por determinados medios físicos (dispositivos reales) y lógicos( Programas de transmisión y control) desarrollados para satisfacer las necesidades de comunicación de una determinada zona geográfica. Emisor (fuente) Receptor (destino) Red de comunicación

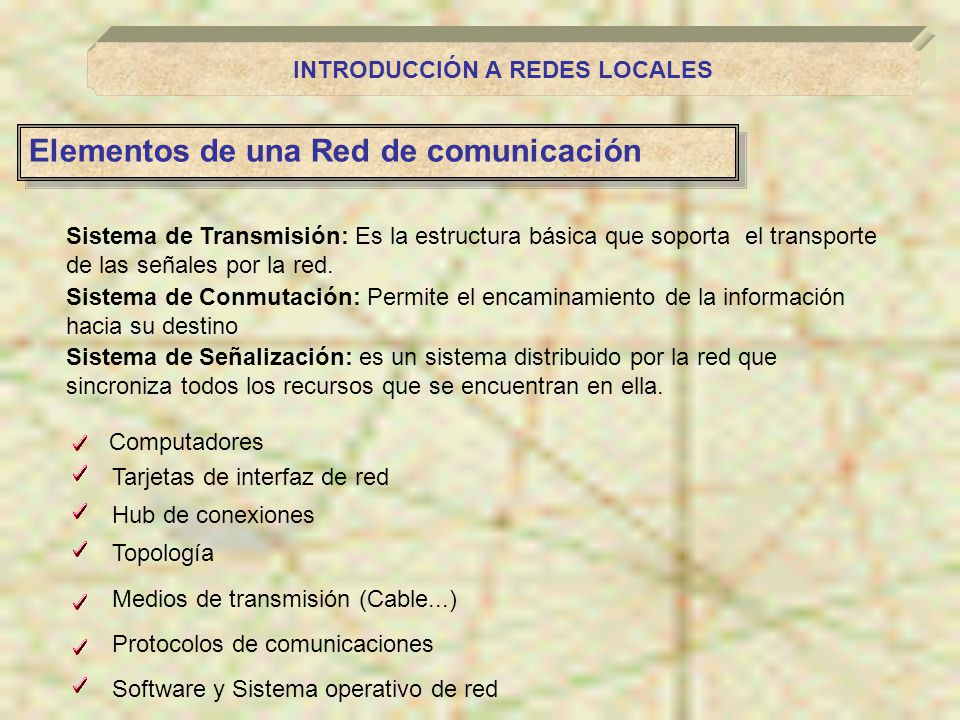

9 INTRODUCCIÓN A REDES LOCALES Elementos de una Red de comunicación Sistema de Transmisión: Es la estructura básica que soporta el transporte de las señales por la red. Sistema de Conmutación: Permite el encaminamiento de la información hacia su destino Sistema de Señalización: es un sistema distribuido por la red que sincroniza todos los recursos que se encuentran en ella. Computadores Tarjetas de interfaz de red Hub de conexiones Topología Medios de transmisión (Cable...) Protocolos de comunicaciones Software y Sistema operativo de red
