1 HYPLOT OTRAS OPCIONES DE EXPORTACION 06/02/20141 HYPACK 2010 Seminario de Entrenamiento

2 Ideal para: – Bordes de Hojas de ploteo – Grillas Lat-Long – Bloques de Titulo – Rosas de Compas – Barras de Colores – Regletas – Texto del Usuario No convierte: – Cartografia de fondo Raster y Vector. – Graficas entradas por el Usuario 06/02/20142 HYPACK 2010 Seminario de Entrenamiento HYPLOT: Exportar a DXF

3 06/02/20143 HYPACK 2010 Seminario de Entrenamiento HYPLOT Exportando a DXF: Ejemplo

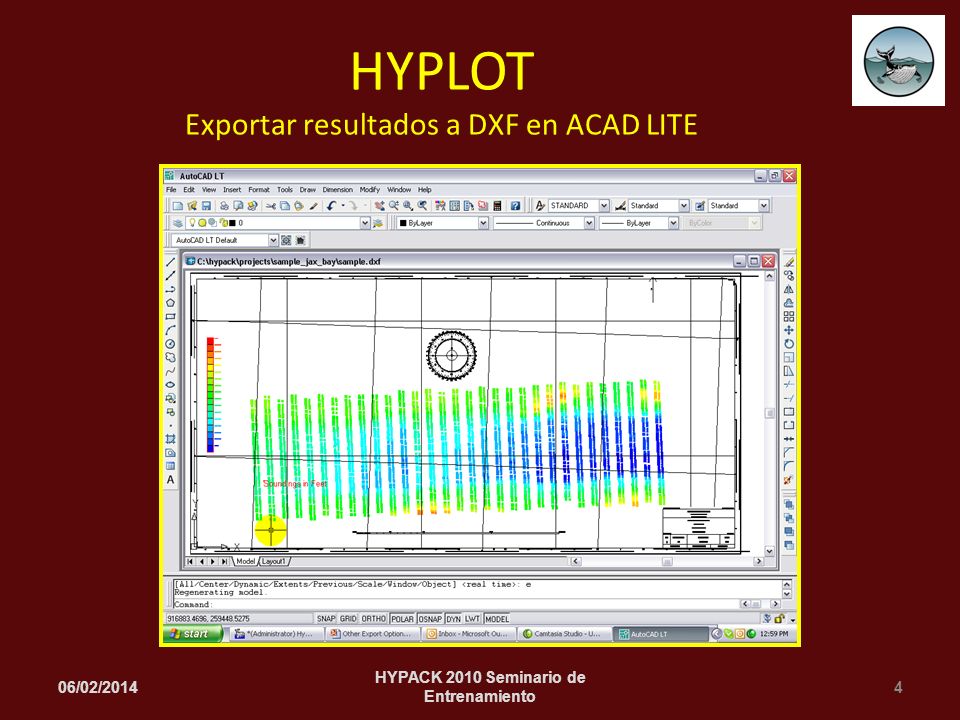

4 06/02/20144 HYPACK 2010 Seminario de Entrenamiento HYPLOT Exportar resultados a DXF en ACAD LITE

5 TIN MODEL OTRAS OPCIONES DE EXPORTACION 06/02/20145 HYPACK 2010 Seminario de Entrenamiento

6 Tiene su propia presentacion en TIN MODEL... Contornos DXF desde TIN MODEL 06/02/2014 HYPACK 2010 Seminario de Entrenamiento 6

7 Archivo de Entrada Sencillo 06/02/20147 HYPACK 2010 Seminario de Entrenamiento TIN MODEL Salida DXF Envio de Sondajes a DXF (Estilo Ukrainiano) Archivos de entrada de Pre-Dragado (Izquierda del punto) y Post-Dragado (Derecha del punto) Archivos de entrada de Pre-Dragado (Izquierda del punto) y Post-Dragado (Derecha del punto) Exporta sondajes a lo largo de un archivo de Lineas Planeadas DXF Exporta sondajes a lo largo de un archivo de Lineas Planeadas DXF

8 EDITOR ENC OTRAS OPCIONES DE EXPORTACION 06/02/20148 HYPACK 2010 Seminario de Entrenamiento

9 Convierte datos cartograficos S-57 a DXF 06/02/20149 HYPACK 2010 Seminario de Entrenamiento EDITOR ENC: EXPORTAR A DXF

10 06/02/201410 HYPACK 2010 Seminario de Entrenamiento EDITOR ENC Ejemplo Exportar a DXF Exporta: Simbolos Puntuales: Simbolos Puntuales: A+ A+ Caracteristicas lineales: Caracteristicas lineales: A- A- Hace un mejor trabajo creando estilos de linea unicos. Hace un mejor trabajo creando estilos de linea unicos. Areas de relleno Solido: Areas de relleno Solido: A+ A+

11 06/02/201411 HYPACK 2010 Seminario de Entrenamiento EDITOR ENC Exportar Resultados en ACAD
