Ángel Sergio Álvarez Fernández ELEMENTOS DE LA COMPOSICIÓN ARQUITECTÓNICA Cada uno de los componentes físico- arquitectónicos de un conjunto: Limitantes.

Presentaciones similares


Presentación del tema: "Ángel Sergio Álvarez Fernández ELEMENTOS DE LA COMPOSICIÓN ARQUITECTÓNICA Cada uno de los componentes físico- arquitectónicos de un conjunto: Limitantes."— Transcripción de la presentación:

1

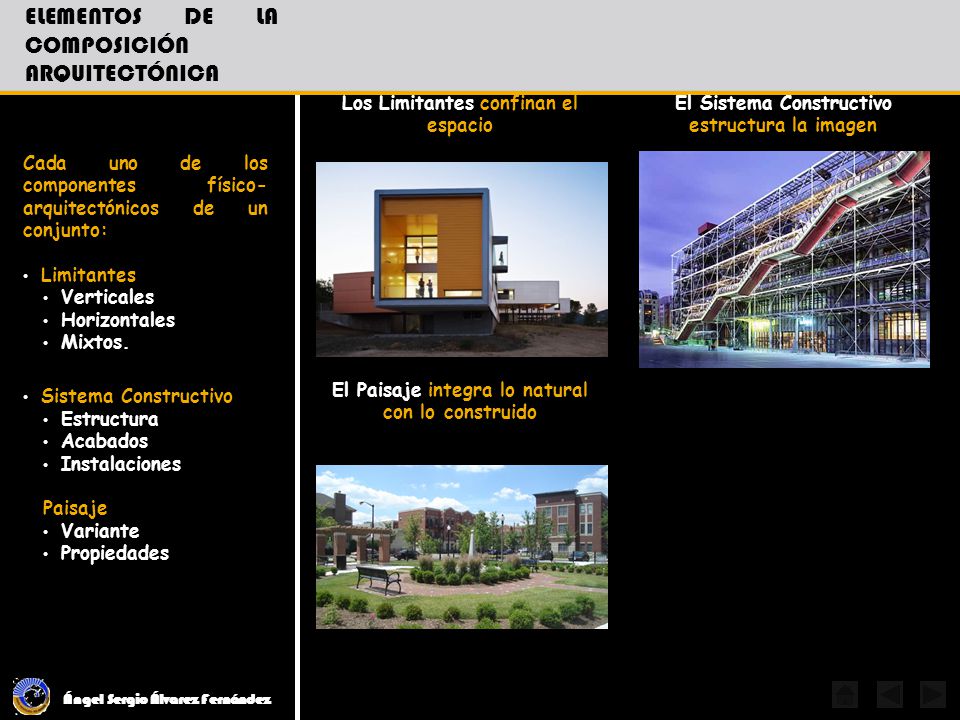

2 Ángel Sergio Álvarez Fernández ELEMENTOS DE LA COMPOSICIÓN ARQUITECTÓNICA Cada uno de los componentes físico- arquitectónicos de un conjunto: Limitantes Verticales Horizontales Mixtos. Sistema Constructivo Estructura Acabados Instalaciones Paisaje Variante Propiedades Los Limitantes confinan el espacio El Paisaje integra lo natural con lo construido El Sistema Constructivo estructura la imagen

3

4 Ángel Sergio Álvarez Fernández El objeto de trabajo de la arquitectura es el espacio, lugar donde se desarrollan las actividades del hábitat humano, espacio que, de manera real o virtual se encuentra confinado por Limitantes. Limitantes Horizontales Pisos Entrepisos Cubiertas Limitantes Verticales Macizos Vanos Columnas Limitantes Mixtos Escaleras Rampas

5 Ángel Sergio Álvarez Fernández LIMITANTES HORIZONTALES Descripción: Partes del espacio, paralelos al piso, que determinan la cantidad de superficie habitable y la interacción con el medio natural: Superficie útil Protección Iluminación Ventilación Los Pisos definen la forma y cantidad de área útil Las Cubiertas protegen del medio ambiente Los Entrepisos fraccionan verticalmente Los Tragaluces protegen y permiten la iluminación natural

6 Ángel Sergio Álvarez Fernández LIMITANTES HORIZONTALES La Inclinación modifica la forma y el claroscuro El Plafón rediseña el cielo raso Los Voladizos protegen sin estorbar Las Trabes protegen y juegan con la luz

7 Ángel Sergio Álvarez Fernández LIMITANTES VERTICALES Descripción: Componentes del continente del espacio, perpendiculares al piso, que determinan la factibilidad y nivel de: Aproximación Visibilidad Iluminación Ventilación El Muro confina totalmente El Cancel evita la aproximación y la ventilación La Celosía disminuye la visibilidad y la aproximación La Arcada delimita virtualmente

8 Ángel Sergio Álvarez Fernández LIMITANTES VERTICALES La Puerta es el elemento de aproximación La Reja evita la aproximación La Ventana permite la iluminación y ventilación La Columnata delimita virtualmente

9 Ángel Sergio Álvarez Fernández LIMITANTES MIXTOS Descripción: Elementos del espacio cuya función es la de comunicar verticalmente los diferentes niveles de una edificación: La Escalera comunica entrepisos La Rampa minimiza el esfuerzo La Escalinata comunica niveles diferentes El Elevador elimina la barrera de los cambios de nivel

10

11 Ángel Sergio Álvarez Fernández SISTEMA CONSTRUCTIVO El Sistema Constructivo: Es el conjunto de elementos y sus materiales, los que, al integrarse, conforman una organización homogénea que, en su estabilidad condicionan la forma. La Estructura limita la ductilidad de la forma Acero Madera Concreto Paneles Prefabricados

12 Ángel Sergio Álvarez Fernández SISTEMA CONSTRUCTIVO Lonarias Cúpulas Bovedas Arco-techos

13 Ángel Sergio Álvarez Fernández SISTEMA CONSTRUCTIVO Los Acabados, dependiendo de sus propiedades y maleabilidad, ofrecen amplias posibilidades de manejar el color y la textura Pétreos Naturales Plásticos Pétreos Artificiales Cristales Maderas Textiles

14 Ángel Sergio Álvarez Fernández SISTEMA CONSTRUCTIVO Los Instalaciones y sus exigencias de espacios, conexiones y accesorios, condicionan la forma, sus dimensiones, el esquema de disposición, o complementan la imagen. Adicionan elementos Definen el estilo Modifican el espacio interno Modifican la imagen Condicionan las interconexiones Complementan la imagen

15

16 Ángel Sergio Álvarez Fernández EL PAISAJE Variantes: Complementa la edificación con la integración de elementos orgánicos que, con sus zonas abiertas, su paleta de color y sus texturas, contrastan con los espacios cerrados y con las formas regulares y frías de lo construido. Vegetación Agua Rocas y Tierra Plazas y Andadores

17 Ángel Sergio Álvarez Fernández SISTEMA CONSTRUCTIVO Propiedades: El paisaje, además de sus calidades, ofrece propiedades únicas que complementan la forma y composición de los espacios confinados. Paleta de color cambiante Flexibilidad Funcional Movimiento Acentúa la Arquitectura

18 Ángel Sergio Álvarez Fernández Elemento: Cada uno de los componentes físico- arquitectónicos de un conjunto: Limitantes Componentes de la construcción que confinan el espacio: Horizontales Verticales Mixtos Sistema Constructivo Es el conjunto de elementos que conforman una organización homogénea en su estabilidad y su forma: Estructura Materiales Instalaciones Paisaje Integración de la naturaleza a la edificación: Variantes Propiedades Apunte: Cada alumno elaborará extramuros, una lámina que sintetice gráficamente los conceptos teóricos relativos a los elementos de la composición arquitectónica. Práctica: Cada alumno elaborará en el taller y expondrá un análisis volumétrico de los elementos de la composición arquitectónica de su aula-taller, en un sobre relieve descriptivo. Materiales: 1/8 de cartulina Ilustración blanco, Palitos de paleta. 1 hoja de mica gruesa, 1 hoja de corcho de 1 mm, pintura acrílica de colores y Resistol 850 Instrumentos: Lápiz 4H, goma blanca, plumín negro de punto fino, regla "T, juego de escuadras escalímetro, cutter, pincel redondo de pelo del No. 2 y un godete.
