Curso de Medicina Nuclear V año UCR Dra. Ana Alfaro Arrieta CARDIOLOGIA NUCLEAR.

Presentaciones similares


Presentación del tema: "Curso de Medicina Nuclear V año UCR Dra. Ana Alfaro Arrieta CARDIOLOGIA NUCLEAR."— Transcripción de la presentación:

1 Curso de Medicina Nuclear V año UCR Dra. Ana Alfaro Arrieta CARDIOLOGIA NUCLEAR

2 Síndromes coronarios agudos Consultas /año en USA Consultas /año en USA 50% ingresan a la UCO 50% ingresan a la UCO 10-15% tienen smes. isquémicos agudos 10-15% tienen smes. isquémicos agudos 2-8% son dados de alta sin diagnóstico 2-8% son dados de alta sin diagnóstico Doble mortalidad en pacientes no Dx Doble mortalidad en pacientes no Dx Gasto en Salud: 13,2% PIB de USA Gasto en Salud: 13,2% PIB de USA

3 Limitaciones del ECG Limitaciones del ECG Baja sensibilidad fuera del episodio anginoso Baja sensibilidad fuera del episodio anginoso Presencia de zonas ciegas de miocardio ó necesidad de un compromiso miocárdico significativo. Presencia de zonas ciegas de miocardio ó necesidad de un compromiso miocárdico significativo. Dificultad diagnóstica en bloqueo de rama, repolarización precoz, Hipertrofia ventricular, arritmias. Dificultad diagnóstica en bloqueo de rama, repolarización precoz, Hipertrofia ventricular, arritmias.

4 MARCADORES SEROLOGICOS CK-MB CK-MB No es altamente especifica del miocardio No es altamente especifica del miocardio Baja sensibilidad 36 hs Baja sensibilidad 36 hs Baja sensibilidad en lesiones miocárdicas menores. Baja sensibilidad en lesiones miocárdicas menores. Troponina T,I Troponina T,I Específicas. No existen naturalmente en circulación. Específicas. No existen naturalmente en circulación. Requieren >8 hs para elevarse. Persisten elevadas hasta 14 días. Requieren >8 hs para elevarse. Persisten elevadas hasta 14 días. Mioglobina Mioglobina Inespecífica. Inespecífica. Se puede detectar a partir de las 2 hs. Se puede detectar a partir de las 2 hs. Rápida desaparición de circulación. Rápida desaparición de circulación.

5 Comparación de SPECT y Troponina I * * * SENSIBILIDADESPECIFICIDAD * * p< La S del SPECT es mayor que el dosaje inicial de Troponina I y similar al dosaje seriado de la misma a las 8-12 hs. para el diagnostico de IAM - El SPECT es superior a la Troponina I para diagnosticar angina intestable. - La Troponina I tiene una especificidad mayor que el SPECT. Kontos M. Circulation 99;99:2073

6 Secuencia de eventos de la cascada isquémica 1. Alteración del flujo 2. Disfunción regional 3. Descenso del segmento ST 4. Ángor

7 Cascada isquémica y su relación con herramientas dx

8 Ventajas del SPECT en dolor agudo Poseen mayor sensibilidad y valor predictivo negativo que el manejo clásico para el diagnóstico de IAM y AI Poseen mayor sensibilidad y valor predictivo negativo que el manejo clásico para el diagnóstico de IAM y AI Mayor ventana temporal de uso. Mayor ventana temporal de uso. Pueden disminuir internaciones innecesarias y racionalizar el uso de recursos Pueden disminuir internaciones innecesarias y racionalizar el uso de recursos Poseen valor pronóstico. Poseen valor pronóstico.

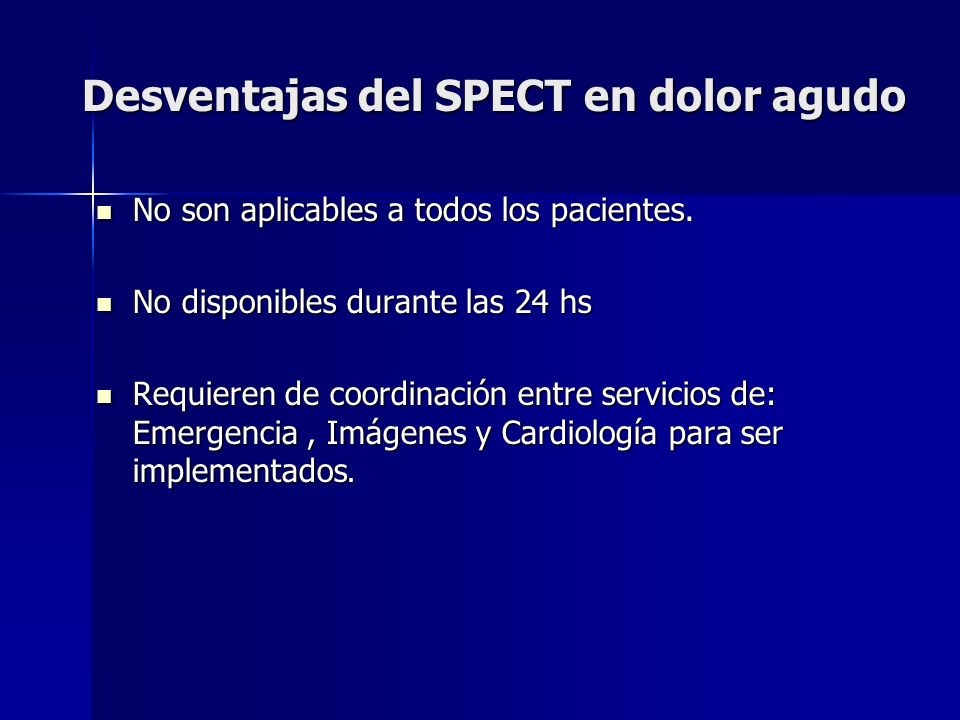

9 Desventajas del SPECT en dolor agudo No son aplicables a todos los pacientes. No son aplicables a todos los pacientes. No disponibles durante las 24 hs No disponibles durante las 24 hs Requieren de coordinación entre servicios de: Emergencia, Imágenes y Cardiología para ser implementados. Requieren de coordinación entre servicios de: Emergencia, Imágenes y Cardiología para ser implementados.

10 Incidencia anual de muerte e IAM en pacientes con angina inestable P<.001 N= 669 p. Brown,K.JNC 2005.Vol12(1):9-11 1,5% 19% Eventos anuales

11 Papel de la Medicina Nuclear en la estratificación de la AI ESTRATIFICACION: ESTRATIFICACION: Las imágenes de perfusión permiten seleccionar a los pacientes con sindromes isquémicos agudos de bajo y moderado riesgo clínico que se podrían beneficiar de un tratamiento invasivo. Las imágenes de perfusión permiten seleccionar a los pacientes con sindromes isquémicos agudos de bajo y moderado riesgo clínico que se podrían beneficiar de un tratamiento invasivo. VALORACION PRONOSTICA: Los defectos de perfusión fijos y/o reversibles han mostrado en distintos Los defectos de perfusión fijos y/o reversibles han mostrado en distintos trabajos ser los mejores predictores independientes de eventos CV. trabajos ser los mejores predictores independientes de eventos CV. COSTO EFICIENCIA: COSTO EFICIENCIA: Existe evidencia que el uso de SPECT conduce a un más racional uso de los recursos con la consiguiente reducción de gastos. Existe evidencia que el uso de SPECT conduce a un más racional uso de los recursos con la consiguiente reducción de gastos.

12 FISIOLOGIA DEL FLUJO CORONARIO 2/3 del flujo coronario es diastólico y baña el subendocardio 2/3 del flujo coronario es diastólico y baña el subendocardio 1/3 restante es sistólico y supepicárdico. 1/3 restante es sistólico y supepicárdico. Menos del 10% de la resistencia depende de los grandes vasos Menos del 10% de la resistencia depende de los grandes vasos El ejercicio incrementa el flujo 3 veces El ejercicio incrementa el flujo 3 veces El estímulo farmacológico (Adenosina) puede aumentarlo de 4 a 6 veces. El estímulo farmacológico (Adenosina) puede aumentarlo de 4 a 6 veces.

13 TECNICAS - CARDIOLOGIA NUCLEAR TECNICAS - CARDIOLOGIA NUCLEAR ESTUDIOS DE PERFUSIÓN MIOCÁRDICA ESTUDIOS DE PERFUSIÓN MIOCÁRDICA (Sestamibi Tc 99m) (Sestamibi Tc 99m) VENTRICULOGRAMA ISOTÓPICO VENTRICULOGRAMA ISOTÓPICO (GR marcados con Tc 99m ) (GR marcados con Tc 99m )

14 ESTUDIOS DE PERFUSIÓN MIOCÁRDICA PLANARES O SPECT PLANARES O SPECT REPOSO REPOSO STRESS FÍSICO STRESS FÍSICO STRESS FARMACOLÓGICO STRESS FARMACOLÓGICO

15 SPECT No hay superposición de imágenes Mejor visualización de las paredes Sensibilidad y Especificidad 90-95% Se puede hacer reconstrucción tridimensional Se puede gatillar Mapa polar Programas de cuantificación

16 Ejercicio Bicicleta estacionaria: Bicicleta estacionaria: –Más fiable, depende menos de la colaboración del paciente. –Menor afectación del trazo ECG Banda sin fin: Banda sin fin: –método de esfuerzo más ampliamente utilizado. –El paciente debe caminar a distintas velocidades y pendientes según el protocolo usado –Requiere mayor espacio y el trazado ECG puede estar más artefactado por los movimientos –Ejercicio más fisiológico, al que el paciente está más acostumbrado y que no necesita aprendizaje previo

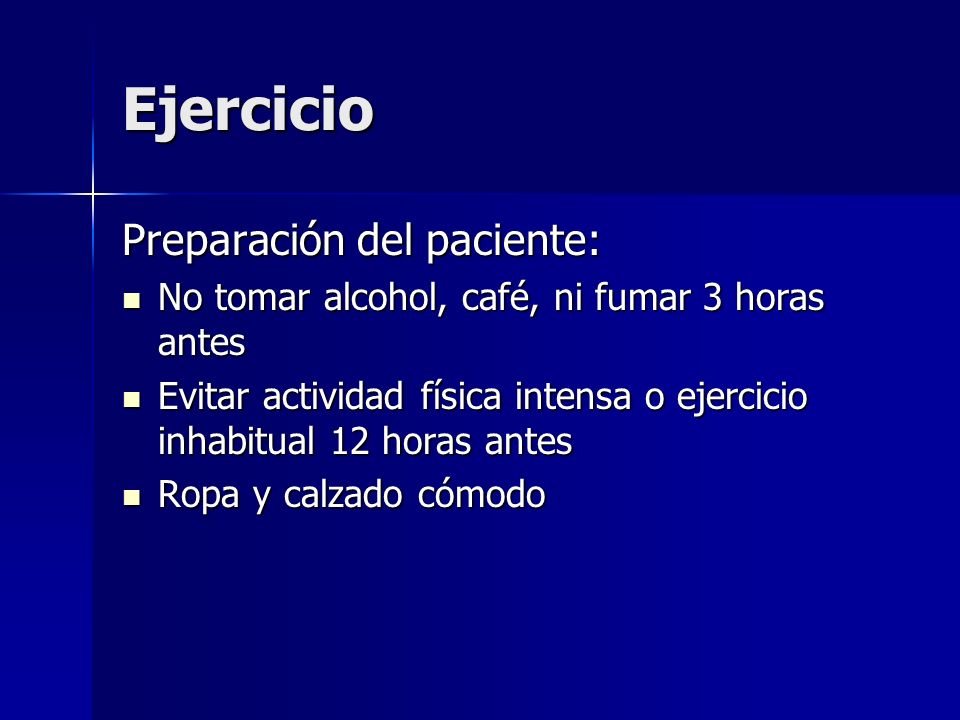

17 Ejercicio Preparación del paciente: No tomar alcohol, café, ni fumar 3 horas antes No tomar alcohol, café, ni fumar 3 horas antes Evitar actividad física intensa o ejercicio inhabitual 12 horas antes Evitar actividad física intensa o ejercicio inhabitual 12 horas antes Ropa y calzado cómodo Ropa y calzado cómodo

18 Contraindicaciones para la prueba de esfuerzo

19 Criterios de finalización

20 Suspensión de medicamentos AAS:1 día Amiodarona: 30 días β-bloqueadores: 4 a 8 días Bloqueadores canales de Ca: 1 a 4 días Digoxina: 7 a 10 días Inhibidores de la ECA: 1 día Nitrato: 1 día

21 STRESS FARMACOLÓGICO A) VASODILATADORES CORONARIOS A) VASODILATADORES CORONARIOS ADENOSINA O DIPIRIDAMOL ADENOSINA O DIPIRIDAMOL Reducen la resistencia vascular Reducen la resistencia vascular coronaria en forma directa, con lo coronaria en forma directa, con lo cual aumentan el flujo coronario cual aumentan el flujo coronario B) CATECOLAMINA SINTÉTICA B) CATECOLAMINA SINTÉTICA DOBUTAMINA DOBUTAMINA Aumenta la frecuencia cardíaca y la Aumenta la frecuencia cardíaca y la presión arterial, con lo cual imita los presión arterial, con lo cual imita los efectos hemodinámicos del ejercicio efectos hemodinámicos del ejercicio

22 INCORPORACIÓN AL MIOCITO DEL MIBI-Tc99 m Es independiente de la bomba Na/K Es independiente de la bomba Na/K Es mediada por la transferencia de cationes lipofílicos a través del sarcolema Es mediada por la transferencia de cationes lipofílicos a través del sarcolema Mitocondrias son el principal sitio de localización Mitocondrias son el principal sitio de localización No presentan redistribución No presentan redistribución Imágenes de excelente calidad Imágenes de excelente calidad

23

24

25

26

27

28

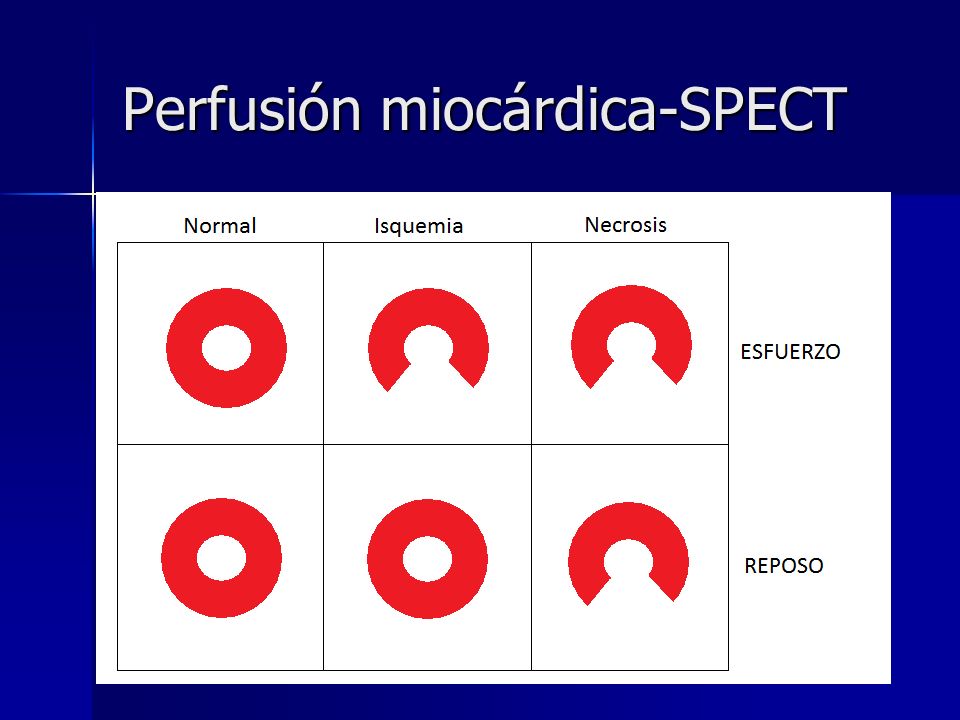

29 Perfusión miocárdica-SPECT l

30 Territorios arteriales

31 Perfusión Miocárdica. SPECT Esquema Mapa Polar

32 MAPAS POLARES BIDIMENSIONALES

33 MAPA POLAR: territorios vasculares MAPA POLAR: territorios vasculares

34 EJES TOMOGRAFICOS CARDIACOS EJES TOMOGRAFICOS CARDIACOS

35 Perfusión Miocárdica SPECT

36

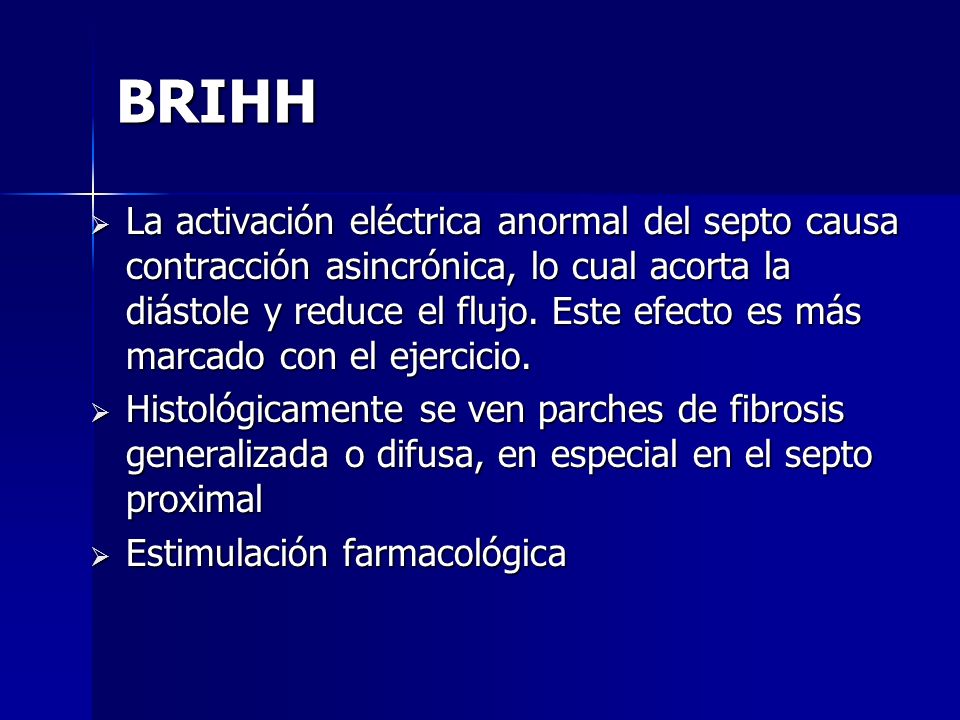

37 BRIHH BRIHH La activación eléctrica anormal del septo causa contracción asincrónica, lo cual acorta la diástole y reduce el flujo. Este efecto es más marcado con el ejercicio. La activación eléctrica anormal del septo causa contracción asincrónica, lo cual acorta la diástole y reduce el flujo. Este efecto es más marcado con el ejercicio. Histológicamente se ven parches de fibrosis generalizada o difusa, en especial en el septo proximal Histológicamente se ven parches de fibrosis generalizada o difusa, en especial en el septo proximal Estimulación farmacológica Estimulación farmacológica

38 SPECT gatillado SPECT gatillado Engrosamiento parietal sistólico Engrosamiento parietal sistólico Motilidad parietal Motilidad parietal Reconstrucción tridimensional Reconstrucción tridimensional IMAGEN DE PERFUSIÓN IMAGEN DE PERFUSIÓN IMAGEN DE MOTILIDAD IMAGEN DE MOTILIDAD COMPARACIÓN DE AMBAS COMPARACIÓN DE AMBAS Fracción de eyección Fracción de eyección

39 SPECT gatillado SPECT gatillado La imagen representa el flujo sanguíneo al músculo en el momento de la inyección del trazador La imagen representa el flujo sanguíneo al músculo en el momento de la inyección del trazador Los datos del SPECT gatillado representan el estado de la función ventricular en el momento de la adquisición Los datos del SPECT gatillado representan el estado de la función ventricular en el momento de la adquisición

40 SPECT gatillado SPECT gatillado Fracción de eyección Motilidad parietal Espesor parietal sistólico Volúmenes ventriculares

41

42 SPECT Gatillado Patológico - Normal

43 VENTRICULOGRAFÍA VENTRICULOGRAFÍA MARCACIÓN DE ERITROCITOS PARA EVALUAR CAVIDADES CARDIACAS MARCACIÓN DE ERITROCITOS PARA EVALUAR CAVIDADES CARDIACAS IMÁGENES BASALES Y LUEGO STRESS. IMÁGENES BASALES Y LUEGO STRESS. ES UNO DE LOS MÉTODOS ISOTÓPICOS MAS ANTIGUOS Y CONFIABLES. ES UNO DE LOS MÉTODOS ISOTÓPICOS MAS ANTIGUOS Y CONFIABLES. HA SIDO REEMPLAZADO PARCIALMENTE POR EL ECO Y POR EL GATED SPECT HA SIDO REEMPLAZADO PARCIALMENTE POR EL ECO Y POR EL GATED SPECT

44 Ventriculografía Aplicaciones clínicas CARDIOPATÍA ISQUÉMICA: Diagnóstico, Estratificación, valoración terapéutica y pronóstico. VALVULOPATÍAS : Control evolutivo para definir conducta y su efecto terapéutico. MIOCARDIOPATÍAS: Diagnóstico y Seguimiento CARDIOPATIAS CONGENITAS HIPERTENSION TRASPLANTE CARDIACO

45 CARDIOPATÍA ISQUÉMICA Diagnóstico de isquemia Se valora el comportamiento de la FE del VI en reposo y esfuerzo y la contractilidad regional. Se valora el comportamiento de la FE del VI en reposo y esfuerzo y la contractilidad regional. Infarto Agudo de Miocardio: La FE permite estratificar a los pacientes según su situación funcional tras la necrosis. La FE permite estratificar a los pacientes según su situación funcional tras la necrosis. Valoración de la contractilidad regional: áreas de hipocinesia, acinesia o discinesia y detección del infarto de ventrículo derecho. Estudio de la remodelación ventricular tras la necrosis. Valoración de la contractilidad regional: áreas de hipocinesia, acinesia o discinesia y detección del infarto de ventrículo derecho. Estudio de la remodelación ventricular tras la necrosis. Cardiopatía isquémica crónica Control evolutivo de la función ventricular (respuesta Control evolutivo de la función ventricular (respuesta a tratamiento farmacológico o intervencionista) y valoración a tratamiento farmacológico o intervencionista) y valoración de la recuperación contráctil del miocardio "hibernado" tras de la recuperación contráctil del miocardio "hibernado" tras la revascularización. la revascularización.

46 VALVULOPATÍAS VALVULOPATÍAS –Control evolutivo de la función y volúmenes ventriculares –Respuesta terapéutica MIOCARDIOPATÍAS MIOCARDIOPATÍAS –Evolución de la función en patología miocárdica. –Control de afectación miocárdica por quimioterápicos (Adriamicina). Ventriculografía Aplicaciones clínicas

47 Multigatillado. Ventriculografia en equilibrio Dado que el trazador está diluido en el volumen sanguíneo corporal, en un ciclo la actividad detectada en el área cardíaca es muy escasa. Dado que el trazador está diluido en el volumen sanguíneo corporal, en un ciclo la actividad detectada en el área cardíaca es muy escasa. La detección se realiza de forma sincronizada con la onda R del ECG, lo que permite sumar ordenadamente la actividad de 300 a 400 ciclos y componer las imágenes que conforman el estudio. La detección se realiza de forma sincronizada con la onda R del ECG, lo que permite sumar ordenadamente la actividad de 300 a 400 ciclos y componer las imágenes que conforman el estudio.

48 VTG Multigatillado

49 Ventriculografía Ventriculografía

50 Ventriculografía

51 Ventriculografía REPOSO REPOSO REPOSO y ESFUERZO FISICO REPOSO y ESFUERZO FISICO REPOSO y STRESS FARMACOLÓGICO REPOSO y STRESS FARMACOLÓGICO

52

53 Ventriculografía Permite la visualización del corazón latiendo para evaluar el funcionamiento, tamaño y contractilidad de sus cavidades. Los parámetros que se evalúan con el VTG son: -forma y tamaño del corazón -motilidad parietal -fracción de eyección.

54 Análisis de la función ventricular Movimiento normal de la pared: el diagrama muestra un movimiento normal de paredes ventriculares Movimiento normal de la pared: el diagrama muestra un movimiento normal de paredes ventriculares

55 Hipoquinesia: Anormalidad caracterizada por una motilidad parietal sistólica reducida. Anormalidad caracterizada por una motilidad parietal sistólica reducida. La hipoquinesia se asocia con el infarto de miocardio, la isquemia y la miocardiopatía. La hipoquinesia se asocia con el infarto de miocardio, la isquemia y la miocardiopatía.

56 Aquinesia: Anormalidad caracterizada por la falta total de motilidad parietal sistólica. Anormalidad caracterizada por la falta total de motilidad parietal sistólica. La aquinesia se asocia con el infarto severo o la miocardiopatía. La aquinesia se asocia con el infarto severo o la miocardiopatía.

57 Disquinesia: Anormalidad caracterizada por el movimiento sistólico hacia fuera (paradojal), generalmente en el ápex. Anormalidad caracterizada por el movimiento sistólico hacia fuera (paradojal), generalmente en el ápex. Suele asociarse con aneurisma ventricular. Suele asociarse con aneurisma ventricular.

58 Se analiza la variación de actividad del ventrículo, durante el ciclo cardíaco representativo. Dado que el trazador utilizado está uniformemente distribuido en el torrente circulatorio, las variaciones de actividad son proporcionales a las variaciones de volumen. La representación gráfica de la actividad contenida en un ventrículo durante el ciclo cardíaco, se la denomina "curva de volumen ventricular"

59 Fracción de eyección (FE) Es el parámetro que mejor refleja la función sistólica. Representa la fracción de volumen diastólico que el ventrículo expulsa en cada latido. Es el parámetro que mejor refleja la función sistólica. Representa la fracción de volumen diastólico que el ventrículo expulsa en cada latido. Para su cálculo se utiliza la siguiente fórmula: Para su cálculo se utiliza la siguiente fórmula:

60 FRACCION DE EYECCION

61 Clasificación de los resultados de la fracción de eyección VI: 75% - 100% lesiones valvulares, normal durante el ejercicio o estrés 75% - 100% lesiones valvulares, normal durante el ejercicio o estrés 50% - 75%normal 50% - 75%normal 30% - 50%disminuida 30% - 50%disminuida <30%severamente comprometida <30%severamente comprometida FEVD: 45% - 75% normal

62 FE del VI En reposo, se acepta el 50% como límite inferior de la normalidad para la FE del Ventrículo Izquierdo. En reposo, se acepta el 50% como límite inferior de la normalidad para la FE del Ventrículo Izquierdo. Este valor varía con el esfuerzo, y partiendo de valores basales normales, se considera una respuesta normal al esfuerzo un aumento de la FE superior al 5%. Este valor varía con el esfuerzo, y partiendo de valores basales normales, se considera una respuesta normal al esfuerzo un aumento de la FE superior al 5%. Si la FE es muy elevada en reposo (más de 70%), pueden ser normales incrementos inferiores al 5% o nulos. Si la FE es muy elevada en reposo (más de 70%), pueden ser normales incrementos inferiores al 5% o nulos.

63 FE por ventriculografía La correlación de la FE isotópica con la FE determinada mediante cateterismo cardíaco es excelente y los programas automatizados de análisis consiguen una reproductibilidad inter e intraobservador superior a cualquier otra cuantificación de la función ventricular. La correlación de la FE isotópica con la FE determinada mediante cateterismo cardíaco es excelente y los programas automatizados de análisis consiguen una reproductibilidad inter e intraobservador superior a cualquier otra cuantificación de la función ventricular. Es la exploración no invasiva de elección para la valoración de la FE. Es la exploración no invasiva de elección para la valoración de la FE.

64 Sensibilidad y Especificidad En noviembre 2001 se publicó datos de sensibilidad y especificidad de una serie de 12 trabajos de la literatura que incluyeron 985 pacientes En noviembre 2001 se publicó datos de sensibilidad y especificidad de una serie de 12 trabajos de la literatura que incluyeron 985 pacientes

65 PRONOSTICO ENFERMEDAD CORONARIA CRONICA Influencia de la FE de esfuerzo en la sobrevida de pacientes coronarios tratados con terapia médica A 4 años fue del 92 % en los pacientes con fracción de eyección de esfuerzo normal y a medida que ésta es más deprimida, menor es la tasa de sobrevida A 4 años fue del 92 % en los pacientes con fracción de eyección de esfuerzo normal y a medida que ésta es más deprimida, menor es la tasa de sobrevida

66 PET en Cardiología

67 Tomógrafo PET/CT Equipos híbridos con capacidad para realizar tomografía por emisión de positrones y tomografía multicorte Esquema de un PET/CT genérico

68 Imágenes en la Aterogénesis Adaptado de Pepine y col. Tomografía Multicorte (Anatomía) PET SPECT

69 Ventajas del PET Corrección por atenuación Alta resolución Cuantificación de flujo miocárdico (ml/min/g) Evaluación del metabolismo miocárdico

70 Desventajas del PET Es caro Es caro Lleva tiempo Lleva tiempo Generalmente estrés farmacológico (difícil PEG) Generalmente estrés farmacológico (difícil PEG)

71

72 PET: Radiotrazadores Utilizados Perfusión Miocárdica T 1/2 Perfusión Miocárdica T 1/2 – 13 N amonio (Ciclotrón)10 min –Rubidio-82 (Generador)72 seg Metabolismo Cardíaco Metabolismo Cardíaco – 18 F desoxiglucosa (FDG) (Ciclotrón)120 min

73 Utilidad Clínica Determinar la extensión de la enfermedad coronaria obstructiva. Detectar enfermedad coronaria preclínica Monitorear respuesta a intervenciones farmacológicas Cuantificación del flujo coronario Flujo Rep. (ml/min/g) Flujo Estrés (ml/min/g) Reserva (Estrés/Rep) DA CX CD Territorio Coronario

74 Gaemperli et al., J Nucl Med 2007 Fusión 3D PET (o SPECT)/TC

75 por su Gracias atención
