NEUMÁTICA ● DEFINICIÓNS ● COMPRESORES – TIPOS ● ACTUADORES – CILINDROS – MOTORES ● VÁLVULAS – DISTRIBUIDORAS – REGULADORAS – DE BLOQUEO ● CIRCUÍTOS BÁSICOS.

Presentación del tema: "NEUMÁTICA ● DEFINICIÓNS ● COMPRESORES – TIPOS ● ACTUADORES – CILINDROS – MOTORES ● VÁLVULAS – DISTRIBUIDORAS – REGULADORAS – DE BLOQUEO ● CIRCUÍTOS BÁSICOS."— Transcripción de la presentación:

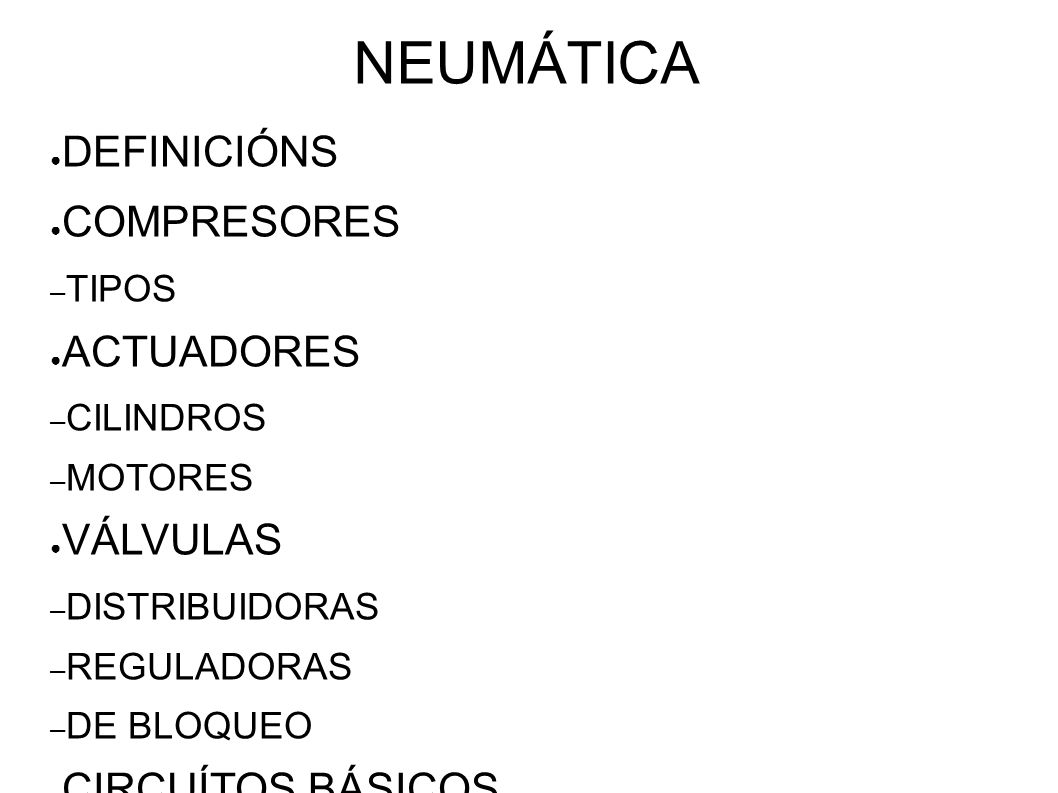

1 NEUMÁTICA ● DEFINICIÓNS ● COMPRESORES – TIPOS ● ACTUADORES – CILINDROS – MOTORES ● VÁLVULAS – DISTRIBUIDORAS – REGULADORAS – DE BLOQUEO ● CIRCUÍTOS BÁSICOS

2 DEFINICIÓNS ● PRESIÓN: FORZA POR UNIDADE DE SUPERFICIE QUE EXERCE O AIRE (Pa) ● UNIDADES ● 1Pa=1N/m 2 ● 1bar=10 5 Pa ● O CAUDAL É O VOLUME DE FLUÍDO QUE PASA NUN SEGUNDO POR UN PUNTO DUNHA TUBERÍA (litros/s)

3 PRINCIPIO DE PASCAL ● UN CAMBIO DE PRESIÓN APLICADO A UN FLUÍDO EN REPOSO DENTRO DUN RECIPIENTE SE TRANSMITE SEN ALTERACIÓN A TODOS OS PUNTOS DO FLUÍDO.

4 LEI DE CONTINUIDADE ● O CAUDAL DUN FLUÍDO INCOMPRESIBLE MANTÉNSE CONSTANTE NOS CIRCUÍTOS HIDRÁULICOS QUE TEÑAN OS SEUS COMPOÑENTES EN SERIE. ● POR TANTO, SE UNHA TUBERÍA SE ESTREITA A VELOCIDADE AUMENTARÁ

5 COMPRESOR ● ÉMBOLO ● ROTATIVO ELEMENTO ENCARGADO DE PRODUCIR AIRE A PRESIÓN

6 COMPRESOR. TRATAMENTO DO AIRE FILTRO DE AIRE REGULADOR DE PRESIÓN LUBRICADO R SÍMBOLO COMPACTO

7 ACTUADORES ● XERAN UN MOVEMENTO GRACIAS Ó AIRE A PRESIÓN ● CILINDROS – SIMPLE EFECTO – DOBRE EFECTO ● MOTORES, ACTUADORES DE XIRO, PINZAS

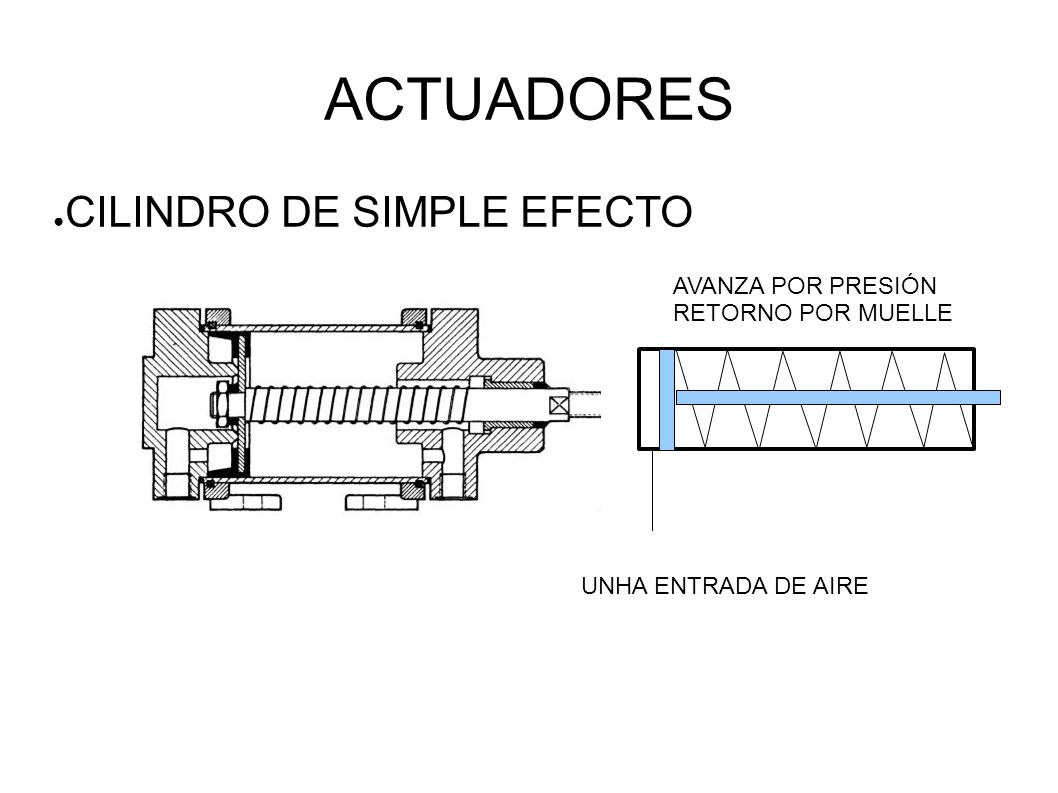

8 ACTUADORES ● CILINDRO DE SIMPLE EFECTO AVANZA POR PRESIÓN RETORNO POR MUELLE UNHA ENTRADA DE AIRE

9 ACTUADORES ● CILINDRO DE DOBLE EFECTO DÚAS ENTRADAS DE AIRE AVANZA E RETROCEDE CON PRESIÓN

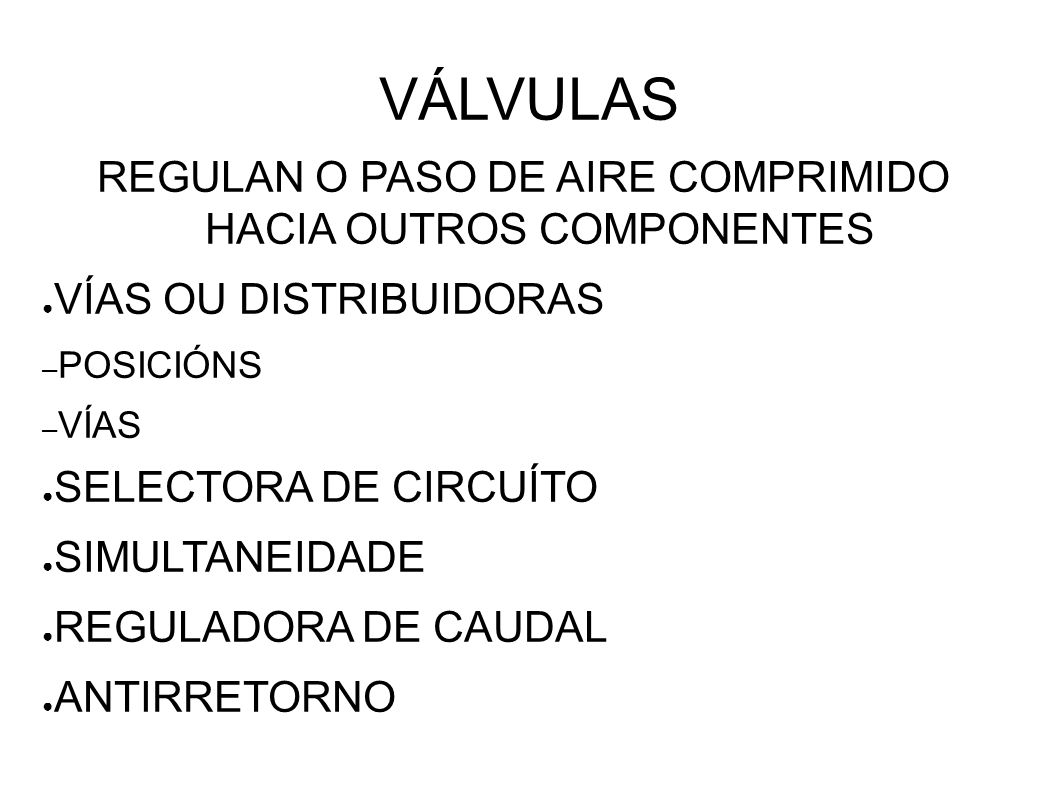

10 VÁLVULAS REGULAN O PASO DE AIRE COMPRIMIDO HACIA OUTROS COMPONENTES ● VÍAS OU DISTRIBUIDORAS – POSICIÓNS – VÍAS ● SELECTORA DE CIRCUÍTO ● SIMULTANEIDADE ● REGULADORA DE CAUDAL ● ANTIRRETORNO

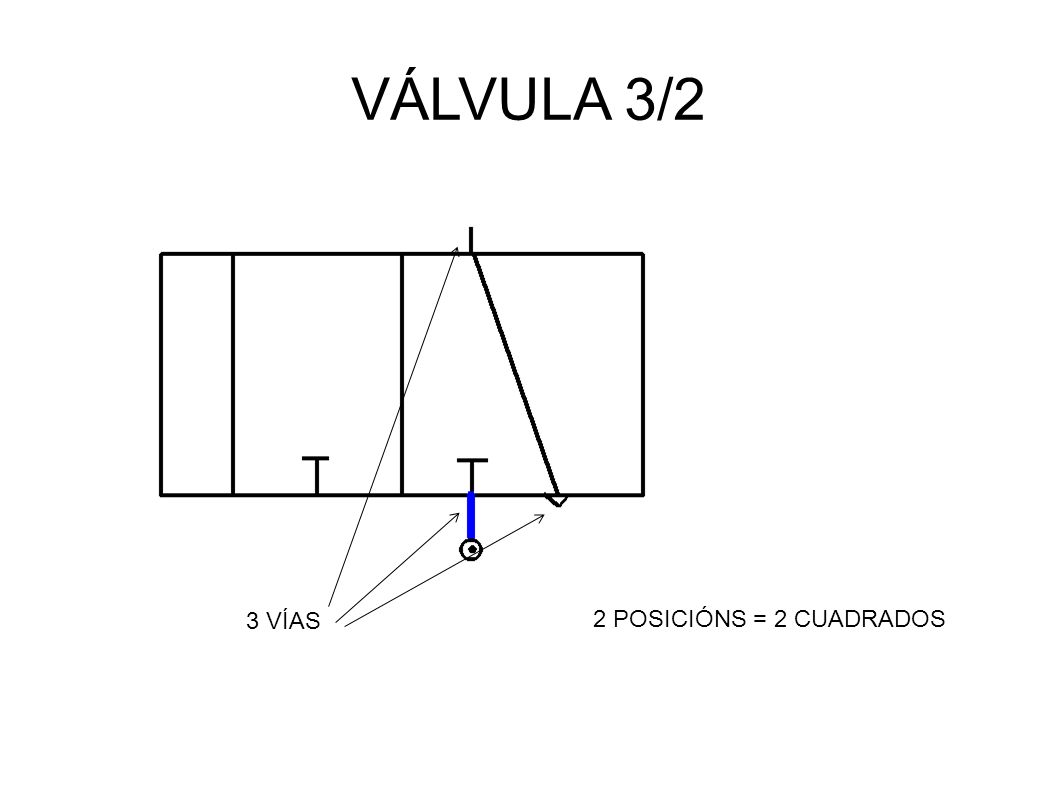

11 VÁLVULA 3/2 3 VÍAS 2 POSICIÓNS = 2 CUADRADOS

12 VÁLVULAS. VÍAS DIFERENTES

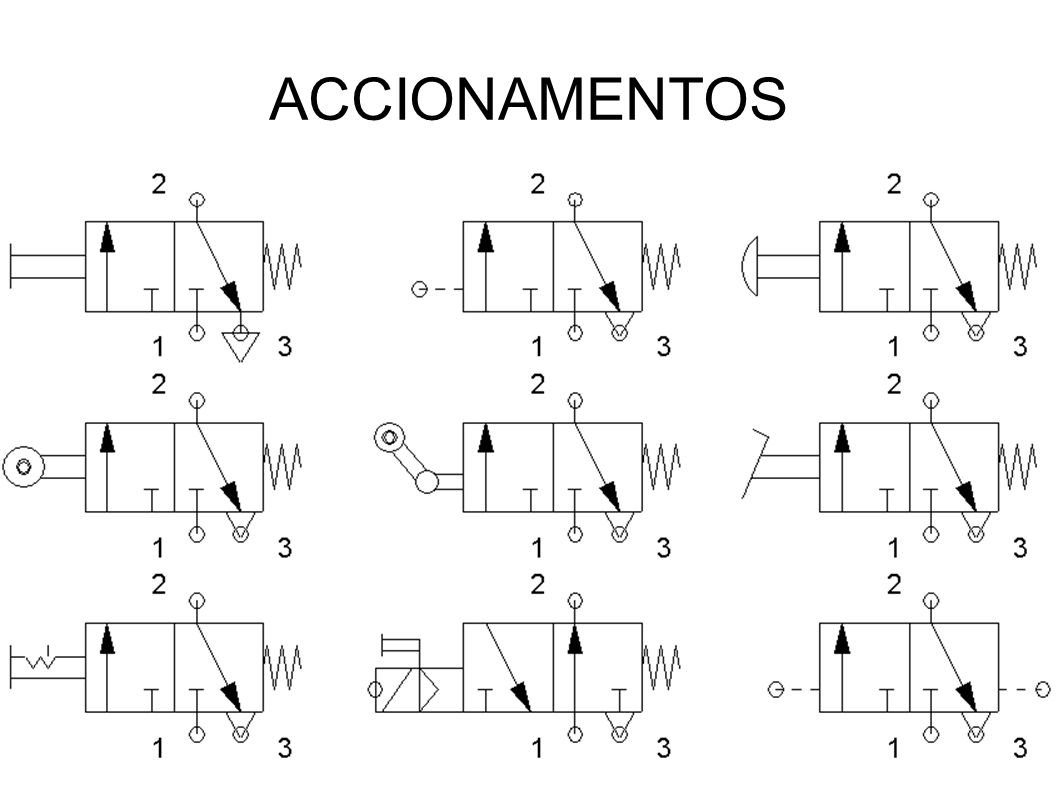

13 ACCIONAMENTOS

14 VÁLVULA SELECTORA ● TEN DÚAS ENTRADAS DE AIRE E UNHA SAÍDA ● CANDO O AIRE ENTRA POR UNHA, POLA OUTRA OU POLAS DÚAS SAE POLA SAÍDA SUPERIOR

15 VÁLVULA DE SIMULTANEIDADE ● TEN DÚAS ENTRADAS E UNHA SAÍDA ● SÓ CANDO O AIRE ENTRA SIMULTÁNEAMENTE POLAS DÚAS ENTRADAS SAE POLA SAÍDA SUPERIOR

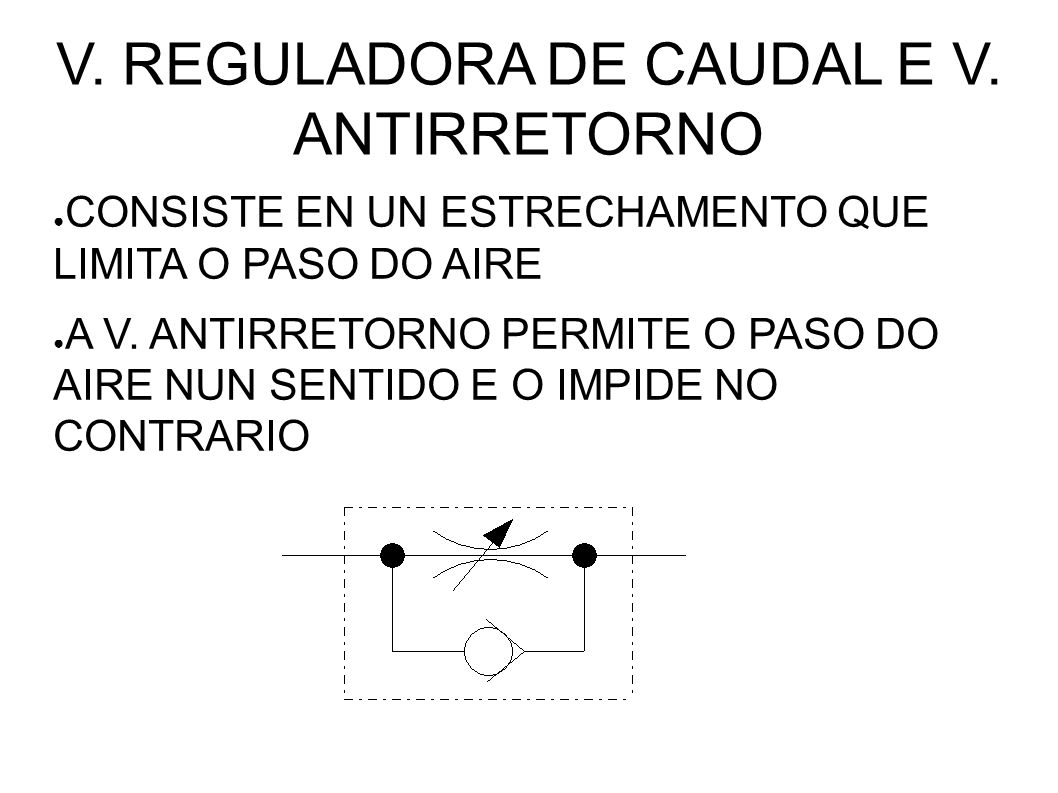

16 V. REGULADORA DE CAUDAL E V. ANTIRRETORNO ● CONSISTE EN UN ESTRECHAMENTO QUE LIMITA O PASO DO AIRE ● A V. ANTIRRETORNO PERMITE O PASO DO AIRE NUN SENTIDO E O IMPIDE NO CONTRARIO

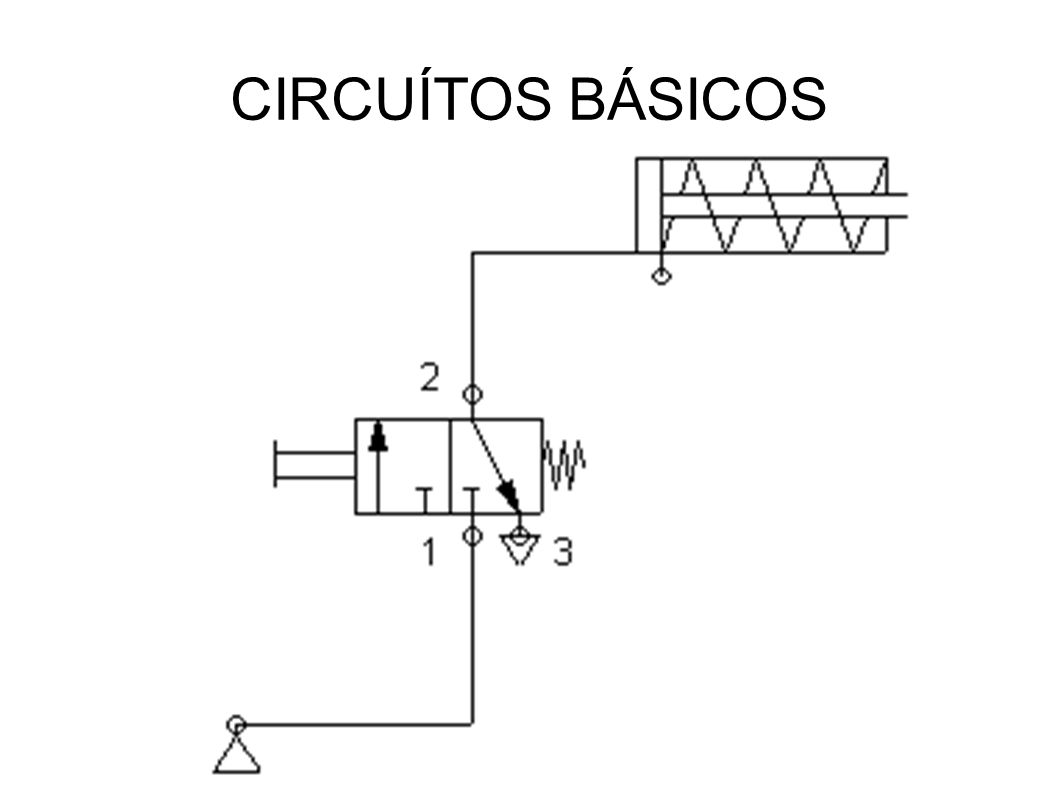

17 CIRCUÍTOS BÁSICOS

18 PILOTADA NORMALMENTE PECHADA SEN TOCAR

19 CILINDRO DOBRE EFECTO PILOTADO INDIRECTAMENTE

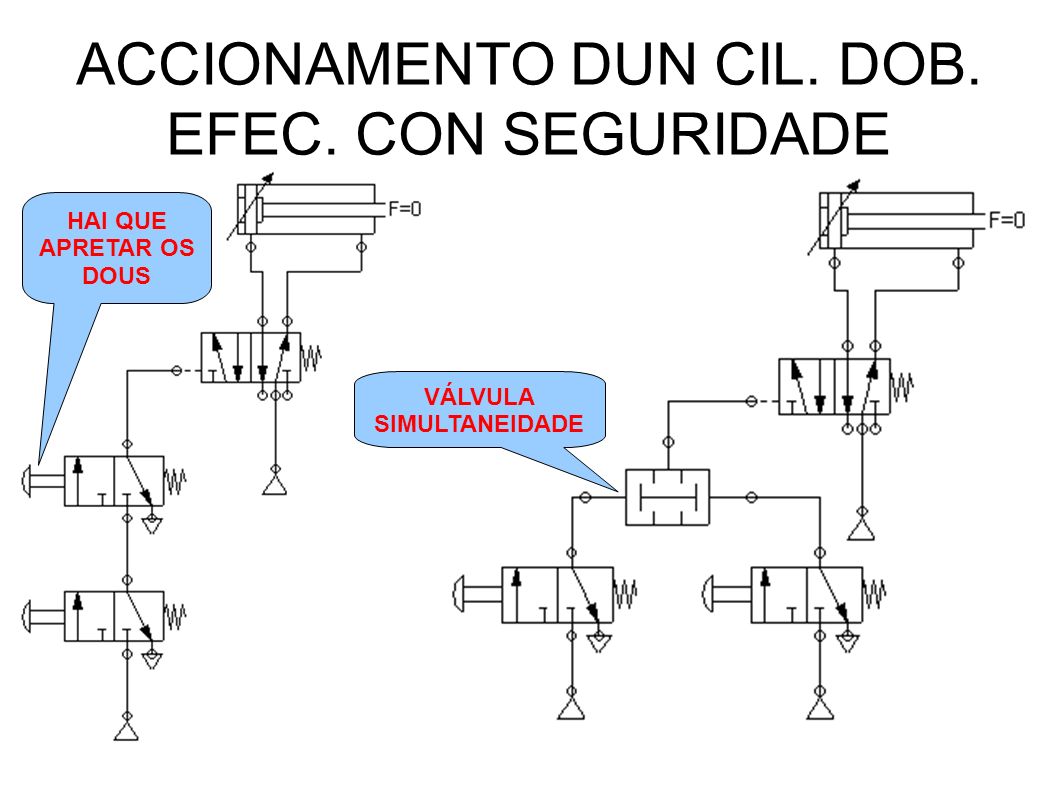

20 ACCIONAMENTO DUN CIL. DOB. EFEC. CON SEGURIDADE HAI QUE APRETAR OS DOUS VÁLVULA SIMULTANEIDADE

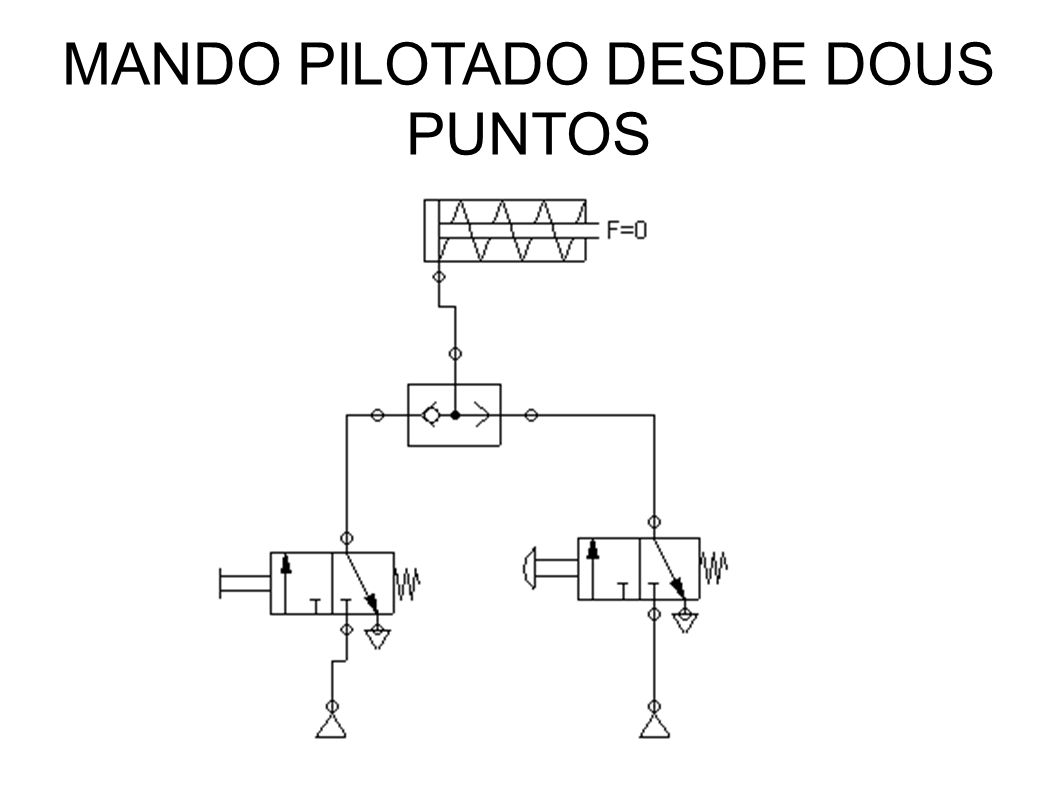

21 MANDO PILOTADO DESDE DOUS PUNTOS

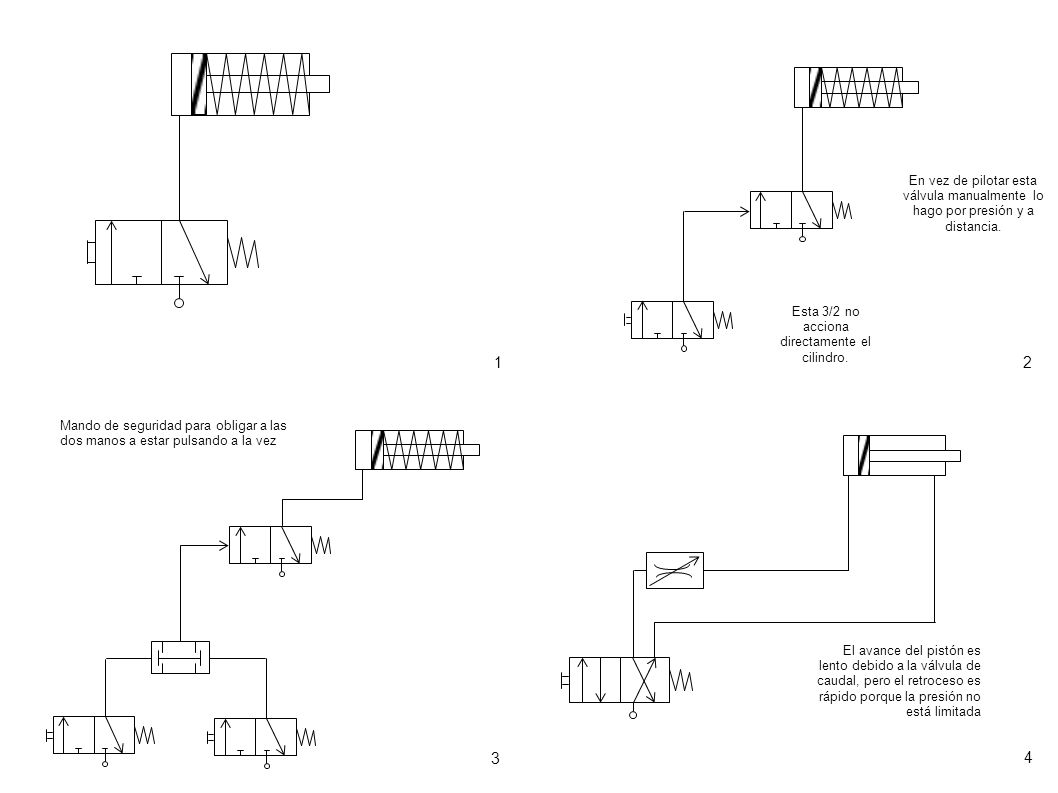

22 1 4 2 3 Mando de seguridad para obligar a las dos manos a estar pulsando a la vez El avance del pistón es lento debido a la válvula de caudal, pero el retroceso es rápido porque la presión no está limitada En vez de pilotar esta válvula manualmente lo hago por presión y a distancia. Esta 3/2 no acciona directamente el cilindro.

23 5 6 7 8 Si apretamos una cualquiera de las válvulas el cilindro se acciona. Cuando el cilindro llega al final, el pistón mueve la válvula A y ésta hace que B retome su posición inicial y con ello el pistón retroceda. A B C Este es un montaje en el que sólo pulsando los dos botones el cilindro avanza. Tiene como ventaja que no necesita v. de simultaneidad Al accionar A el pistón sale hacia fuera, pero al soltarlo, el aire no sale al exterior. Esto lo evita la válvula B, que al sentir aire por su entrada derecha bloquea el aire de retorno. El pistón queda fuera hasta que apretamos el botón de paro. A B C D PAR O MARCHA

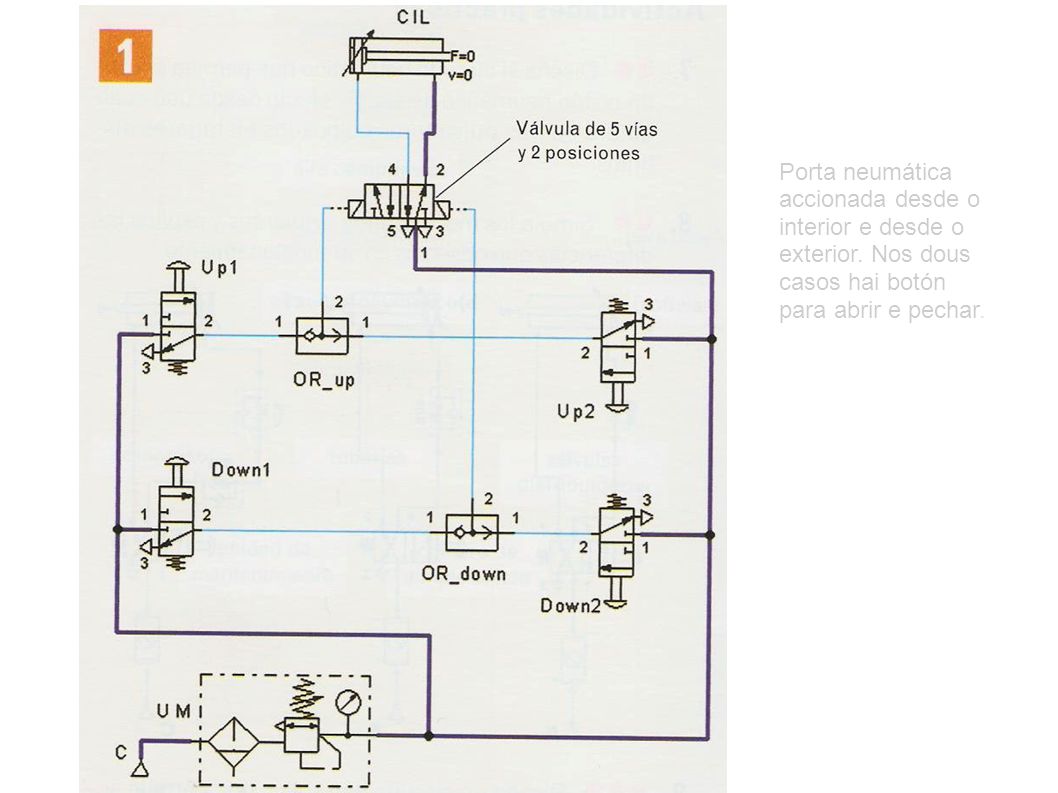

24 Porta neumática accionada desde o interior e desde o exterior. Nos dous casos hai botón para abrir e pechar.

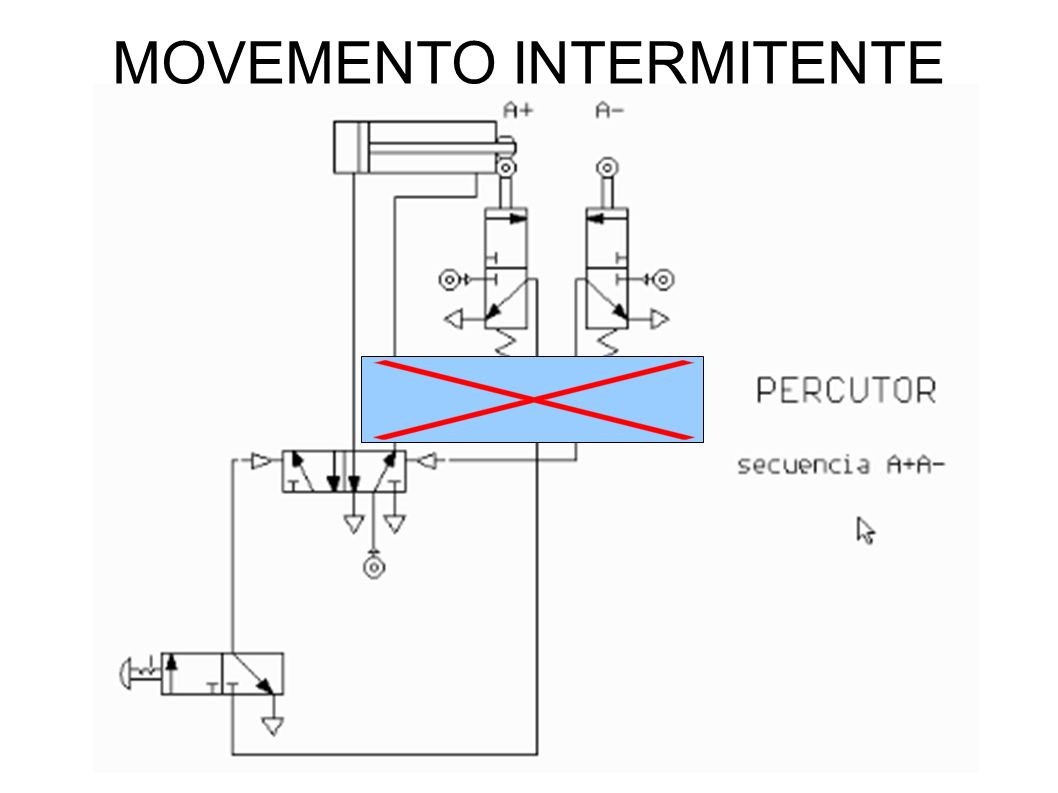

25 MOVEMENTO INTERMITENTE

26 VAQUERO QUE SALE RÁPIDO

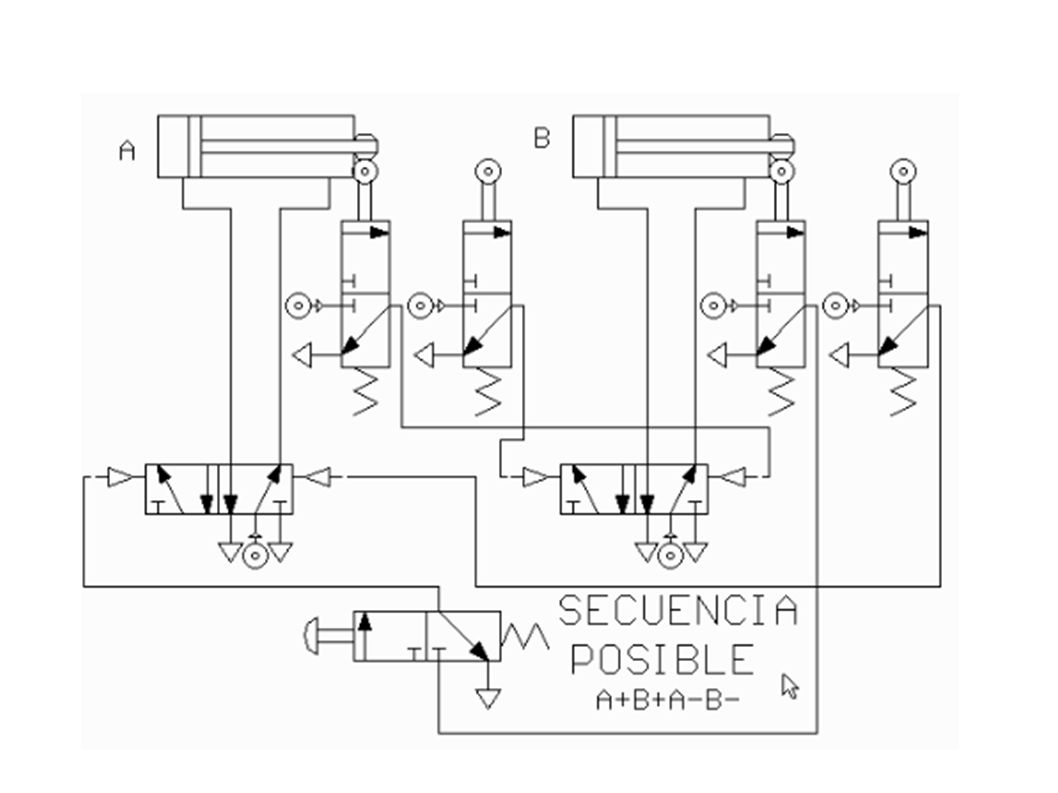

27

28 EXERCICIOS ● 2 CILINDROS D.E. CON MOVIMIENTO COMPLEMENTARIO. AL SALIR UNO DE ELLOS ENTRA EL OTRO.ACCIONAMIENTO MANUAL. ● CILINDRO AUTOAPRETADO CON SISTEMA DE PARADA. ● CILINDRO DE DOBRE EFECTO QUE AVANCE LENTO E RETROCEDA RÁPIDO, PILOTADO DE FORMA INDIRECTA.
