OLEOHIDRÁULICA BÁSICA

Presentación del tema: "OLEOHIDRÁULICA BÁSICA"— Transcripción de la presentación:

1 OLEOHIDRÁULICA BÁSICA

2 CAPITULO I

3 FUNDAMENTOS OLEOHIDRÁULICOS
LEY DE PASCAL PRESION TRANSMISION DE POTENCIA HIDRÁULICA VENTAJAS DE LA HIDRÁULICA VELOCIDAD VARIABLE REVERSIBILIDAD PROTECCION CONTRA SOBRECARGAS TAMAÑOS PEQUEÑOS PUEDEN BLOQUEARSE ACEITE HIDRAULICO FUNDAMENTOS OLEOHIDRÁULICOS El estudio de la hidráulica concierne al empleo y características de los líquidos. Desde tiempos primitivos el hombre ha usado fluidos para facilitar su tarea.

4 CAPITULO II PRINCIPIOS Y LEYES FUNDAMENTALES DE LA OLEOHIDRÁULICA
CAUDAL GOLPE DE ARIETE COMO SE CREA LA PRESION DERIVACIONES DE CAUDAL CAIDA DE PRESION A TRAVES DE UN ORIFICIO LA PRESION INDICA LA CARGA DE TRABAJO LA FUERZA ES PROPORCIONAL A LA PRESION Y A LA SUPERFICIE CÁLCULO DE LA SUPERFICIE DEL PISTON VELOCIDAD DE UN ACTUADOR VELOCIDAD EN LAS TUBERIAS LA SELECCION DEL DIAMETRO DE LA TUBERIA TAMAÑOS NOMINALES DE LAS LINEAS TRABAJO Y POTENCIA POTENCIA EN UN SISTEMA HIDRAULICO

5 SISTEMAS OLEOHIDRAULICOS

6 CAPITULO III

7 BOMBAS HIDRAULICAS BOMBAS HIDRAULICAS
En un sistema hidráulico, la bomba convierte la energía mecánica de rotación en energía hidráulica (potencia hidráulica) impulsando fluido al sistema. Todas las bombas funcionan según el mismo principio, generando un volumen que va aumentando en el lado de entrada y disminuyendo en el lado de salida; pero los distintos tipos de bombas varían mucho y métodos y sofisticación. Una bomba hidráulica tiene que cumplir dos misiones: mover líquido y obligarle a trabajar.

8 DESPLAZAMIENTO DESPLAZAMIENTO
La capacidad de caudal de una bomba puede expresarse con el desplazamiento por revolución o con el caudal en gpm (l/min). El desplazamiento es el volumen de líquido transferido en una revolución. Es igual al volumen de una cámara de bombeo multiplicado por el número de cámaras que pasan por el orificio de salida durante una revolución de la bomba. El desplazamiento se expresa en pulgadas cúbicas por revolución (centímetros cúbicos por revolución).

9 CAUDAL EN GPM (LPM) BOMBAS DE CAUDAL CONSTANTE (FIJO)
BOMBAS DE CAUDAL VARIABLE CAUDAL EN GPM (LPM) Una bomba viene caracterizada por su caudal nominal en gpm (litros por minuto); por ejemplo, 10 gpm (37,85 lpm). En realidad puede bombear más caudal en ausencia de carga y menos a su presión de funcionamiento nominal. Su desplazamiento es también proporcional a la velocidad de rotación.

10 RENDIMIENTO VOLUMETRICO
PRESION RENDIMIENTO VOLUMETRICO En teoría, una bomba suministra una cantidad de fluido igual a su desplazamiento por ciclo o revolución. En realidad el desplazamiento efectivo es menor, debido a las fugas internas. A medida que aumenta la presión, las fugas desde la salida de la bomba hacia la entrada o al drenaje también aumentan y el rendimiento volumétrico disminuye. El rendimiento volumétrico es igual al caudal real de la bomba dividido por el caudal teórico. Se expresa en forma de porcentaje.

11 VALORES NOMINALES DE LA PRESION
Una bomba viene caracterizada por su presión máxima de funcionamiento y su caudal de salida a una velocidad de rotación dada. La presión nominal de una bomba viene determinada por el fabricante y está basada en una duración razonable en condiciones de funcionamiento determinadas. Es importante observar que no existe un factor de seguridad normalizado correspondiente a esta estimación. Trabajando a presiones más elevadas se puede reducir la duración de la bomba o causar daños serios.

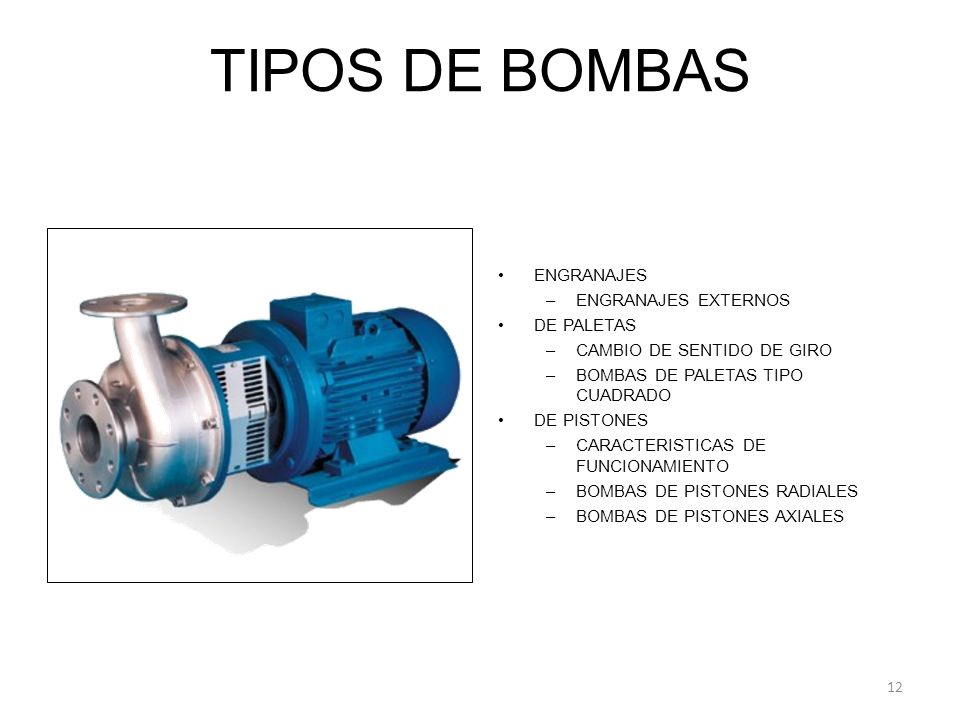

12 TIPOS DE BOMBAS ENGRANAJES ENGRANAJES EXTERNOS DE PALETAS
CAMBIO DE SENTIDO DE GIRO BOMBAS DE PALETAS TIPO CUADRADO DE PISTONES CARACTERISTICAS DE FUNCIONAMIENTO BOMBAS DE PISTONES RADIALES BOMBAS DE PISTONES AXIALES

13 CAPITULO IV

14 ACTUADORES HIDRAULICOS
El enfoque de este capítulo es sobre el elemento de salida o actuador, un dispositivo que transforma la energía hidráulica en energía mecánica.

15 CILINDROS TIPOS DE CILINDROS CILINDRO DE SIMPLE EFECTO CILINDRO BUZO
CILINDRO TELESCOPICO RETORNO POR MUELLE CILINDRO DOBLE EFECTO CILINDROS Los cilindros son actuadores lineales, lo que significa que la salida de un cilindro es un movimiento o fuerza en línea recta. La función más importante de un cilindro hidráulico es convertir la potencia hidráulica en potencia mecánica lineal.
