1 Gabriela Ortiz. Alejandro Rojas.
Válvulas Curso de Hidráulica I INA - CTPH Gabriela Ortiz. Alejandro Rojas.

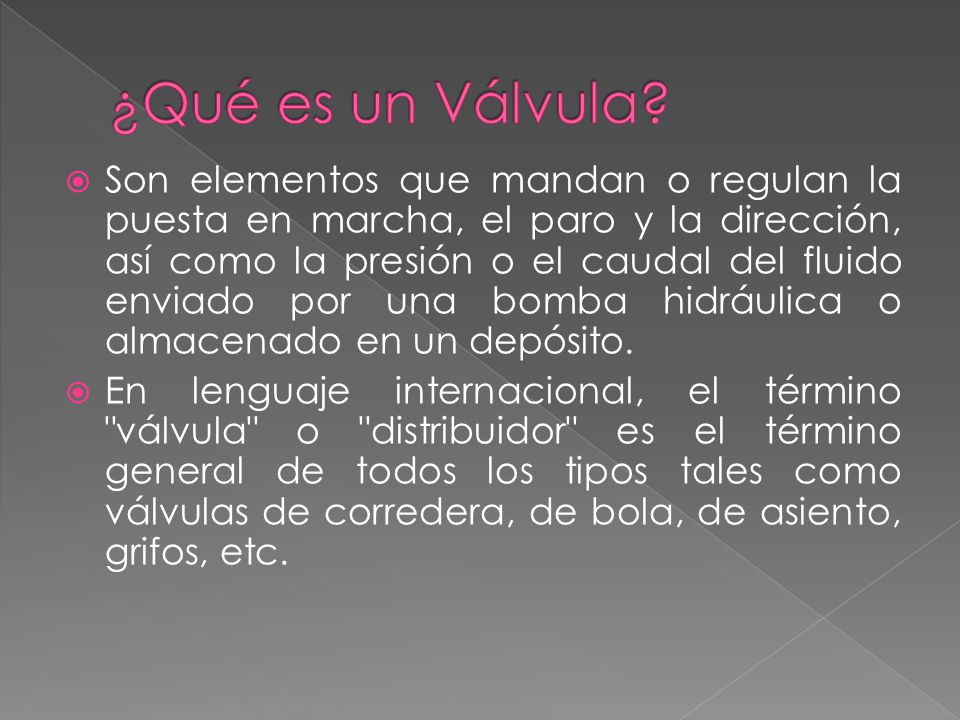

2 ¿Qué es un Válvula? Son elementos que mandan o regulan la puesta en marcha, el paro y la dirección, así como la presión o el caudal del fluido enviado por una bomba hidráulica o almacenado en un depósito. En lenguaje internacional, el término "válvula" o "distribuidor" es el término general de todos los tipos tales como válvulas de corredera, de bola, de asiento, grifos, etc.

3 Representación Esquemática
Para representar las válvulas en los esquemas de circuito se utilizan símbolos; éstos no dan ninguna orientación sobre el método constructivo de la válvula; solamente indican su función. Las posiciones de las válvulas se representan por medio de cuadrados.

4 El funcionamiento se representa esquemáticamente en el interior de las casillas.
La cantidad de cuadrados expuestos indica la cantidad de posiciones de la cada válvula. Las líneas representan tuberías o conductos. Las flechas, el sentido de circulación del fluido. Las posiciones de cierre dentro de las casillas se representan mediante líneas transversales.

5 La unión de conductos o tuberías se representa mediante un punto.
Las conexiones (entradas y salidas) se representan por medio de trazos unidos a la casilla que esquematiza la posición de reposo o inicial. La otra posición se obtiene desplazando lateralmente los cuadrados, hasta que las conexiones coincidan. Las posiciones pueden distinguirse por medio de letras a, b, c ... y 0.

6 Conductos de escape sin empalme de tubo
Conductos de escape sin empalme de tubo. Triángulo directamente junto al símbolo. Conductos de escape con empalme de tubo. Triángulo ligeramente separado del símbolo. Válvula de 3 posiciones. Posición intermedia o Posición de reposo.

7 Para evitar errores durante el montaje, los empalmes se identifican por medio de letras mayúsculas.
Rige lo siguiente: Tuberías o conductos de trabajo A, B, C. Empalme de energía P. Salida de escape R, S, T. Tuberías o conductos de pilotaje X, Y, Z.

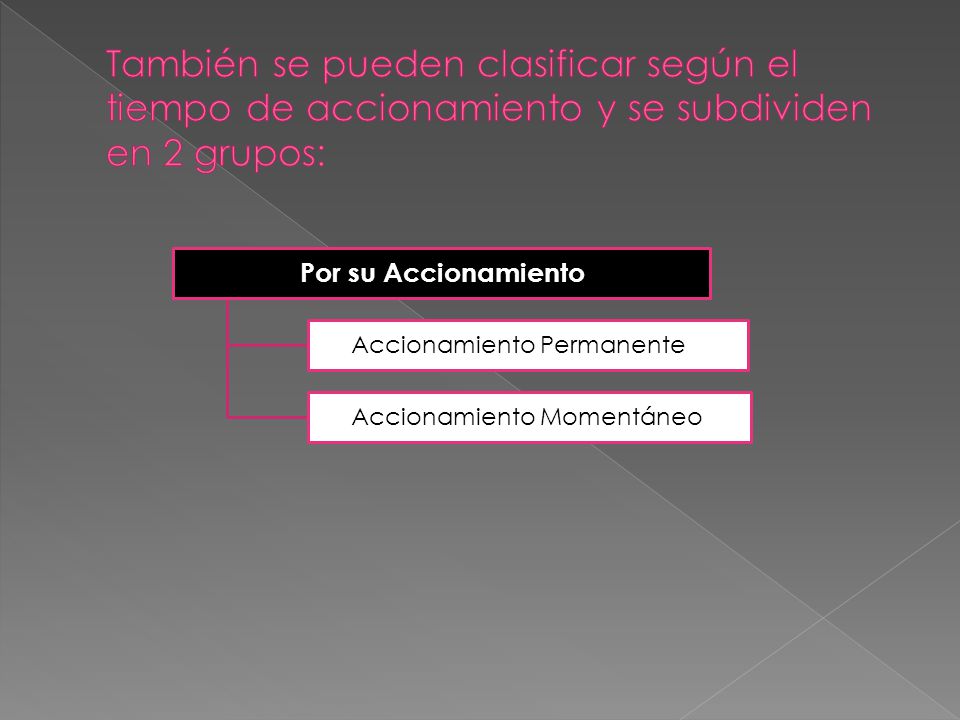

8 También se pueden clasificar según el tiempo de accionamiento y se subdividen en 2 grupos:
Por su Accionamiento Accionamiento Permanente    Accionamiento Momentáneo

9 Accionamiento Permanente
Accionamiento permanente, señal continua.  La válvula es accionada manualmente o por medios mecánicos, hidráulicos, neumáticos o eléctricos durante todo el tiempo hasta que tiene lugar el reposicionamiento. Este es manual o mecánico por medio de un muelle.

10 Accionamiento Momentáneo
La válvula es invertida por una señal breve o de impulso y permanece indefinidamente en esa posición, hasta que otra señal la coloca en su posición anterior. Las características de construcción de las válvulas determinan su duración, fuerza de accionamiento y tamaño.

11 Accionamiento Momentáneo
Según la construcción, se distinguen los siguientes tipos: Válvulas de asiento Esférico  Disco plano Válvulas de corredera Émbolo Émbolo y cursor Disco giratorio

12 Válvulas de vías o distribuidoras
La válvulas se pueden clasificar según su función y se subdividen en 5 grupos: Por su Función Válvulas de vías o distribuidoras    Válvulas de bloqueo   Válvulas de presión Válvulas de caudal Válvulas de cierre

13 Válvulas Distribuidoras
Estas válvulas son los componentes que determinan el camino que ha de tomar el flujo de aceite, a saber, principalmente puesta en marcha y paro.

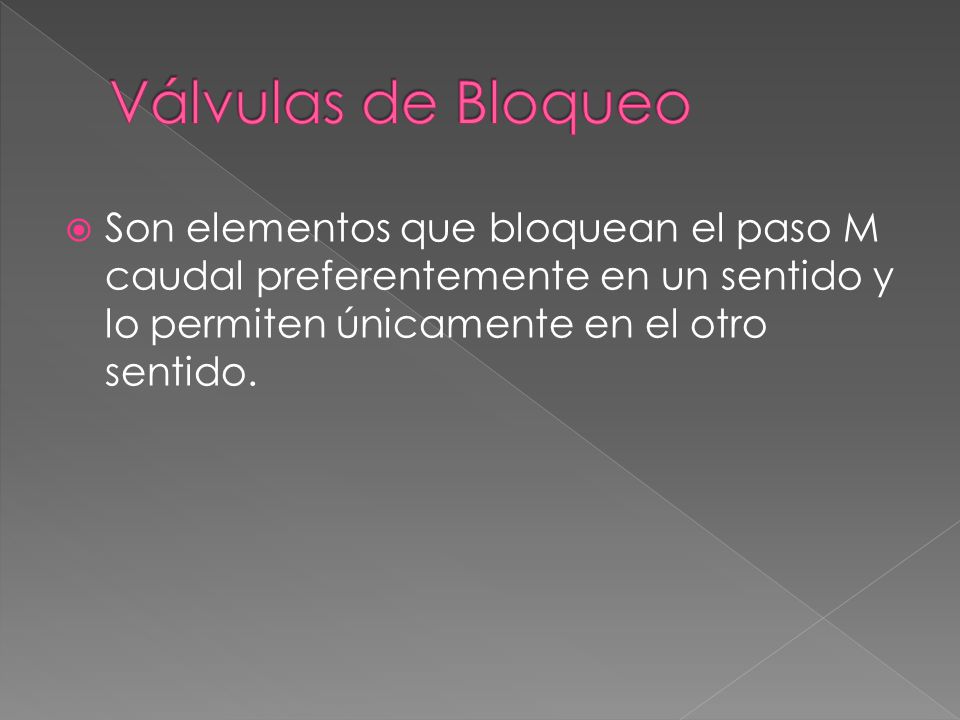

14 Válvulas de Bloqueo Son elementos que bloquean el paso M caudal preferentemente en un sentido y lo permiten únicamente en el otro sentido.

15 Válvulas de Presión Tiene la misión de mantener constante la presión, es decir, de transmitir la presión ajustada en el manómetro sin variación a los elementos de trabajo o servo elementos, aunque se produzcan fluctuaciones en la presión de la red. La presión de entrada mínima debe ser siempre superior a la de salida.

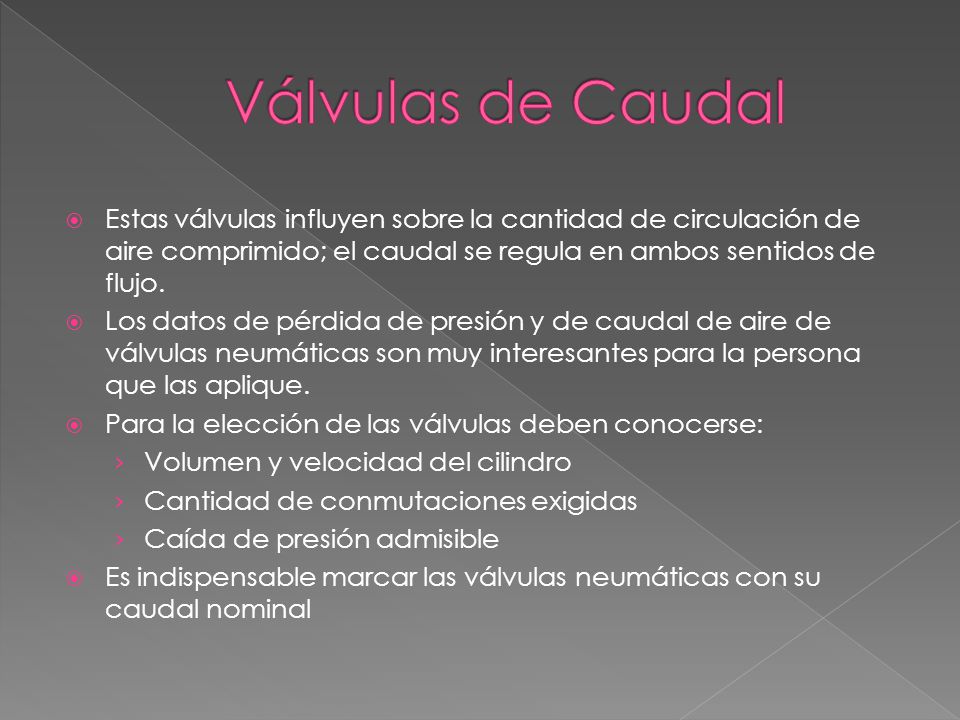

16 Válvulas de Caudal Estas válvulas influyen sobre la cantidad de circulación de aire comprimido; el caudal se regula en ambos sentidos de flujo. Los datos de pérdida de presión y de caudal de aire de válvulas neumáticas son muy interesantes para la persona que las aplique. Para la elección de las válvulas deben conocerse: Volumen y velocidad del cilindro Cantidad de conmutaciones exigidas Caída de presión admisible Es indispensable marcar las válvulas neumáticas con su caudal nominal

17 Válvulas de Cierre Son elementos que abren o cierran el paso del caudal, sin escalones, de utilización sencilla como por ejemplo un grifo de cierre.
