Www.acee.cl Eficiencia Energética: Una oportunidad para los Municipios 14 de julio de 2011.

Presentaciones similares


Presentación del tema: "Www.acee.cl Eficiencia Energética: Una oportunidad para los Municipios 14 de julio de 2011."— Transcripción de la presentación:

1 Eficiencia Energética: Una oportunidad para los Municipios 14 de julio de 2011

2 Agenda 1.¿Qué es la AChEE? 2.Alumbrado Público y Gestión de Energía 3.¿Qué hemos hecho?

3 ¿Qué es la AChEE? Pamela Mellado Subdirectora

4 La AChEE es una fundación sin fines de lucro creada por el Ministerio de Energía el 2010, con el fin de articular las iniciativas público-privadas en materia de Eficiencia Energética. La AChEE también es un implementador de las políticas públicas del Ministerio de Energía en materia de Eficiencia Energética. La Agencia Chilena de Eficiencia Energética (AChEE)

5 La Agencia es dirigida por un Directorio público-privado compuesto por 7 miembros, que representan al: La Agencia Chilena de Eficiencia Energética (AChEE) Ministerio de Energía(4). Ministerio de Hacienda. Confederación de la Producción y Comercio. Cámara Chilena de la Construcción.

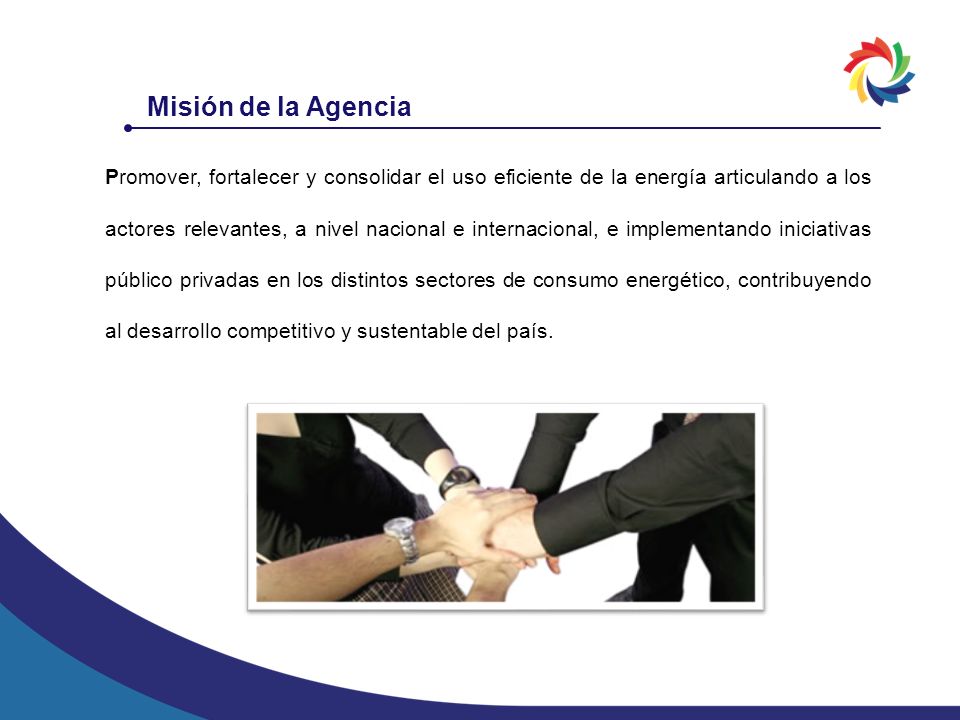

6 Promover, fortalecer y consolidar el uso eficiente de la energía articulando a los actores relevantes, a nivel nacional e internacional, e implementando iniciativas público privadas en los distintos sectores de consumo energético, contribuyendo al desarrollo competitivo y sustentable del país. Misión de la Agencia

7 Nuestro trabajo considera actores clave Instituciones públicas Nacionales y regionales Municipalidades Sociedad civil Proveedores de tecnología Universidades, CFT, IP, Colegios. Asociaciones Gremiales AChEE Proveedores de servicios Instituciones financieras Empresas

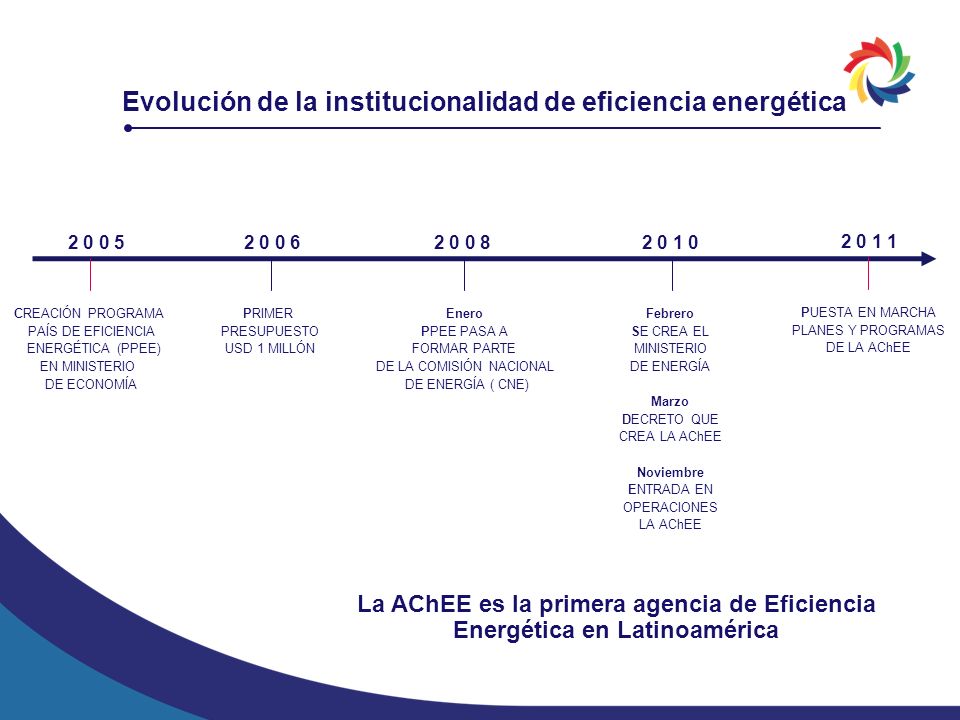

8 La AChEE es la primera agencia de Eficiencia Energética en Latinoamérica Evolución de la institucionalidad de eficiencia energética CREACIÓN PROGRAMA PAÍS DE EFICIENCIA ENERGÉTICA (PPEE) EN MINISTERIO DE ECONOMÍA PRIMER PRESUPUESTO USD 1 MILLÓN Enero PPEE PASA A FORMAR PARTE DE LA COMISIÓN NACIONAL DE ENERGÍA ( CNE) Febrero SE CREA EL MINISTERIO DE ENERGÍA Marzo DECRETO QUE CREA LA AChEE Noviembre ENTRADA EN OPERACIONES LA AChEE PUESTA EN MARCHA PLANES Y PROGRAMAS DE LA AChEE

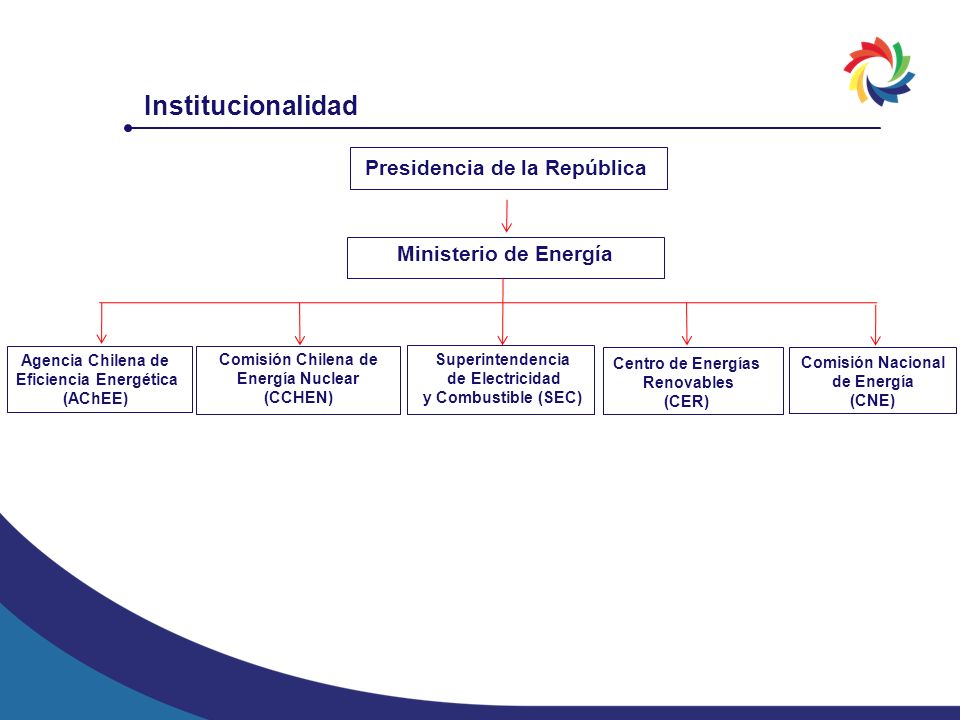

9 Institucionalidad Presidencia de la República Ministerio de Energía Agencia Chilena de Eficiencia Energética (AChEE) Centro de Energías Renovables (CER) Comisión Nacional de Energía (CNE) Superintendencia de Electricidad y Combustible (SEC) Comisión Chilena de Energía Nuclear (CCHEN)

10 Programa Recambio de Ampolletas Etiquetado de Eficiencia Energética Programa Cambia tu Camión Algunos ejemplos de iniciativas

11 Diego y Glot Alumbrado Público en Municipios En Transporte Bodoque Educación y Comunicación Asistencia Técnica

12 Expo Eficiencia Energética Algunos ejemplos de iniciativas

13 Campañas Públicas

14 El Desafío de la Agencia Fuente: Organización para la Cooperación y el Desarrollo Económico (OCDE). Factbook 2010 Economic. Environmental and Social Statistics D esacoplar el desarrollo económico del país de la demanda energética, con el fin de lograr un desarrollo sustentable.

15 E ficiencia energética es clave para lograr el desacople Una definición: Relación entre la cantidad de energía consumida y los productos y servicios finales obtenidos. Se puede mejorar mediante: Cambios en la operación de equipos o procesos. Inversiones en tecnologías eficientes. Gestión de la energía. Cambio de hábitos de consumo. ¿Cómo lograrlo?

16 Potencial de eficiencia energética al 2020 Fuente: PRIEN U. de Chile. Plan Nacional de Acción de Eficiencia Energética % Tera calorías

17 La AChEE hoy

18 Nuestro Presupuesto MM$ 6141

19 Líneas de acción relevantes para Municipios

20 El consumo de energía a nivel municipal Áreas de mejora: Alumbrado público, tarifas y recambio Flota vehicular, conducción eficiente y recambio.

21 Desde el PPEE Con el Banco Mundial: caracterización y desarrollo de material de capacitación para Encargado de EE. Asistencia Técnica en AP. Piloto de AP en 4 comunas. Diagnóstico e Implementaciones en 4 Municipios (Lo Prado, Maipú, Peñalolén, Santiago). ¿Qué hemos hecho?

22 Educación: Programa K12 Pilotos párvulos y educación básica. Capacitación de profesores y sostenedores. Desarrollo de Campaña Educativa. Programa de Alumbrado Público Creación de capacidades en 10 municipios Desde la AChEE en 2011

23 Alumbrado Público y Gestión de Energía Alexis Núñez Jefe Sector Comercial, Público y Residencial

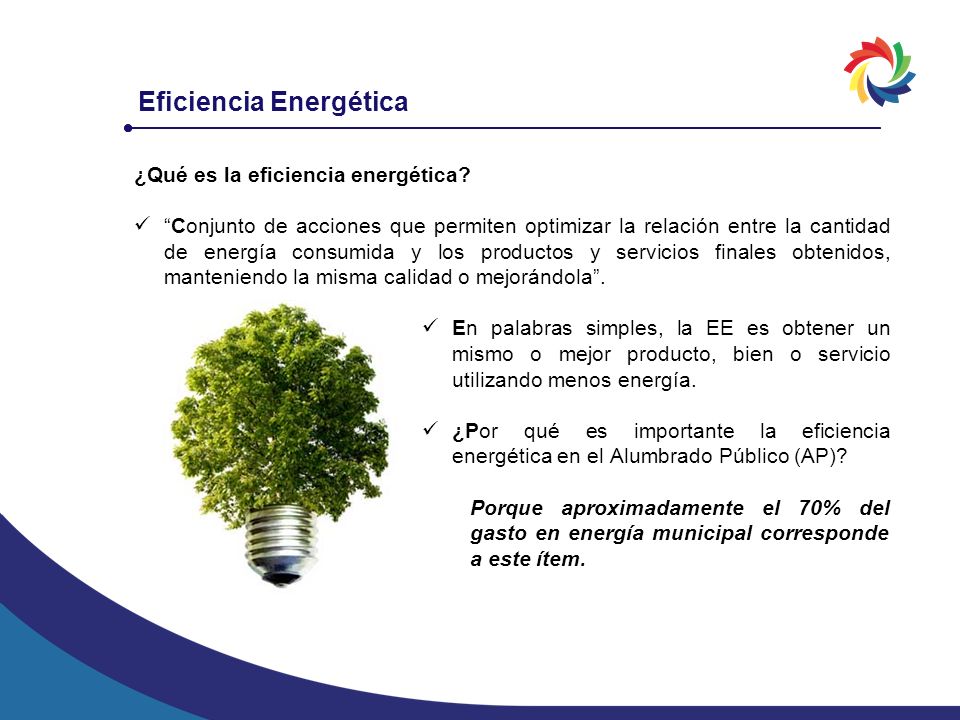

24 Eficiencia Energética ¿Qué es la eficiencia energética? Conjunto de acciones que permiten optimizar la relación entre la cantidad de energía consumida y los productos y servicios finales obtenidos, manteniendo la misma calidad o mejorándola. En palabras simples, la EE es obtener un mismo o mejor producto, bien o servicio utilizando menos energía. ¿Por qué es importante la eficiencia energética en el Alumbrado Público (AP)? Porque aproximadamente el 70% del gasto en energía municipal corresponde a este ítem.

25 Eficiencia Energética ¿Cómo se logra esta EE en el Alumbrado Público? Manteniendo o mejorando los niveles lumínicos existentes, con menor consumo energético, instalando equipos de alumbrado público eficientes, operando correctamente y midiendo todos los consumos. ¿Qué tecnologías existen?: Sodio alta presión con balastos de doble nivel de potencia. Haluros Metálicos con balastos de doble nivel de potencia. Inducción. Led.

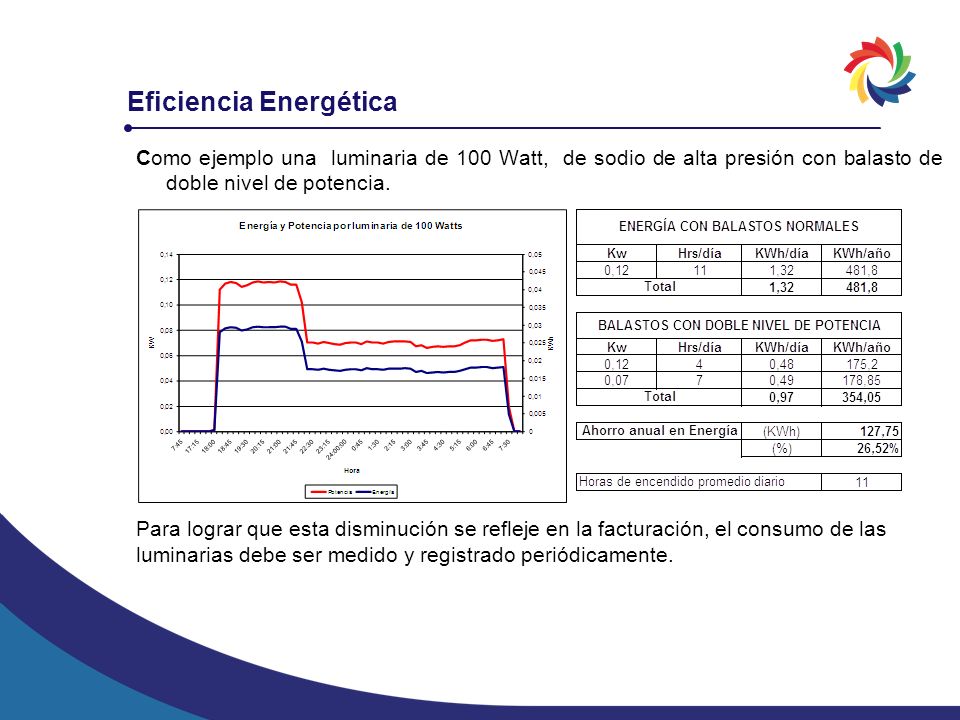

26 Eficiencia Energética Como ejemplo una luminaria de 100 Watt, de sodio de alta presión con balasto de doble nivel de potencia. Para lograr que esta disminución se refleje en la facturación, el consumo de las luminarias debe ser medido y registrado periódicamente.

27 Eficiencia Energética Algunas sugerencias: Realizar un Diagnóstico Energético Catastrar las instalaciones de alumbrado público existentes. Detectar los factores que afectan al consumo de energía. Identificar, evaluar y priorizar las oportunidades de ahorro energético en función de su rentabilidad. Los diagnósticos energéticos tienen como función establecer la ESTABLECER LA LÍNEA BASE.

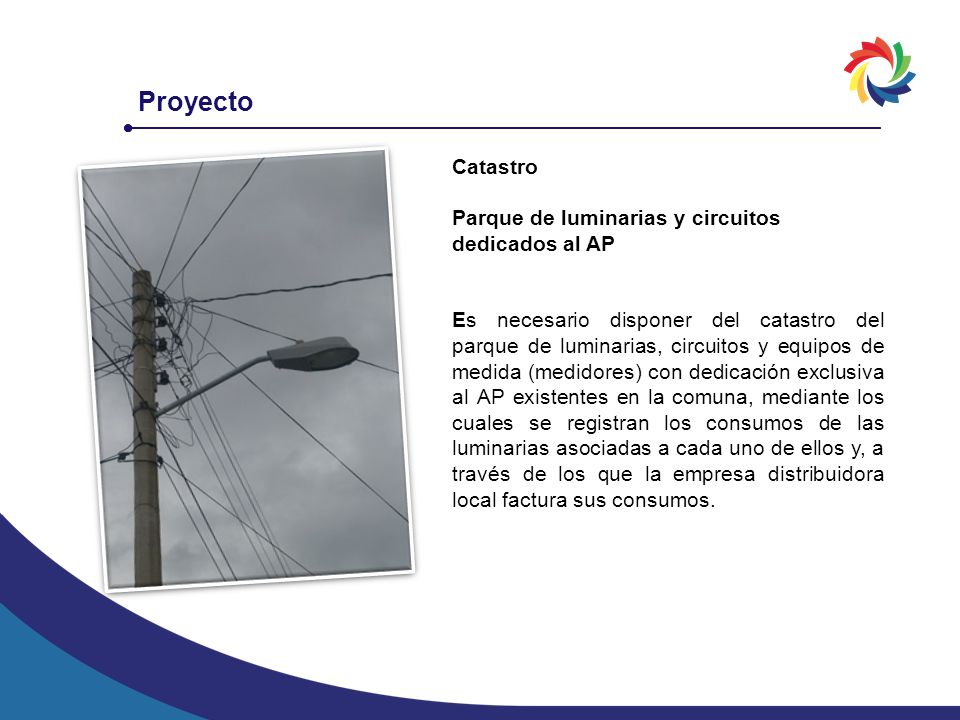

28 Proyecto Catastro Parque de luminarias y circuitos dedicados al AP Es necesario disponer del catastro del parque de luminarias, circuitos y equipos de medida (medidores) con dedicación exclusiva al AP existentes en la comuna, mediante los cuales se registran los consumos de las luminarias asociadas a cada uno de ellos y, a través de los que la empresa distribuidora local factura sus consumos.

29 Proyecto Potencia de la luminaria en watts. Tipo de la lámpara; Na, HM, halógena, hg, incandescente, inducción, led, etc. Tipo de la luminaria; cut off, semi cut off, non cut off. Tipo de brazo en el que está apoyada. Tipo de poste en el que está apoyada, su número, ubicación y su propiedad. Indicar si está conectada a la red de distribución o si está conectada a un circuito dedicado al AP, número del medidor, capacidad de la protección. En caso de no disponer de esta información, el primer paso es realizar el catastro de la totalidad de las luminarias y circuitos existentes. Los datos básicos a catastrar son los siguientes:

30 Definición de Proyectos Conocido el parque de luminarias de la comuna, se deben confeccionar los proyectos lumínicos y eléctricos, el que deberá tener en consideración las particularidades de cada caso. Para la determinación de las luminarias eficientes a utilizar en la confección de los proyectos, se recomienda utilizar el método definido por el panel de expertos conformado en el marco del Programa de Mejoramiento de la Eficiencia Energética del Alumbrado Público (PMEEAP).

31 Proyecto Información de Consumo de Energía Es necesario que los datos de los consumos facturados por la empresa distribuidora local sean ingresado en una base de datos, que les permita realizar análisis de tendencia y desviación de éstos, así como también revisión de la facturación y de la tarifa aplicada, con el objetivo de determinar si es la más apropiada para cada circuito.

32 Definición de Proyectos Especificaciones Técnicas Luminarias Cuerpo o armadura y tapa superior o capo, en aluminio inyectado u otra material que garantice durabilidad y resistencia al paso del tiempo e inclemencias climáticas. Sistema de cierre entre obturador y cuello de porta lámpara mediante resortes de acero inoxidable o a presión con rosca, asegurando la hermeticidad. Difusor vidrio templado. Certificación válida como luminaria de alumbrado público. Rendimiento total 70%. Lámpara de alto rendimiento.

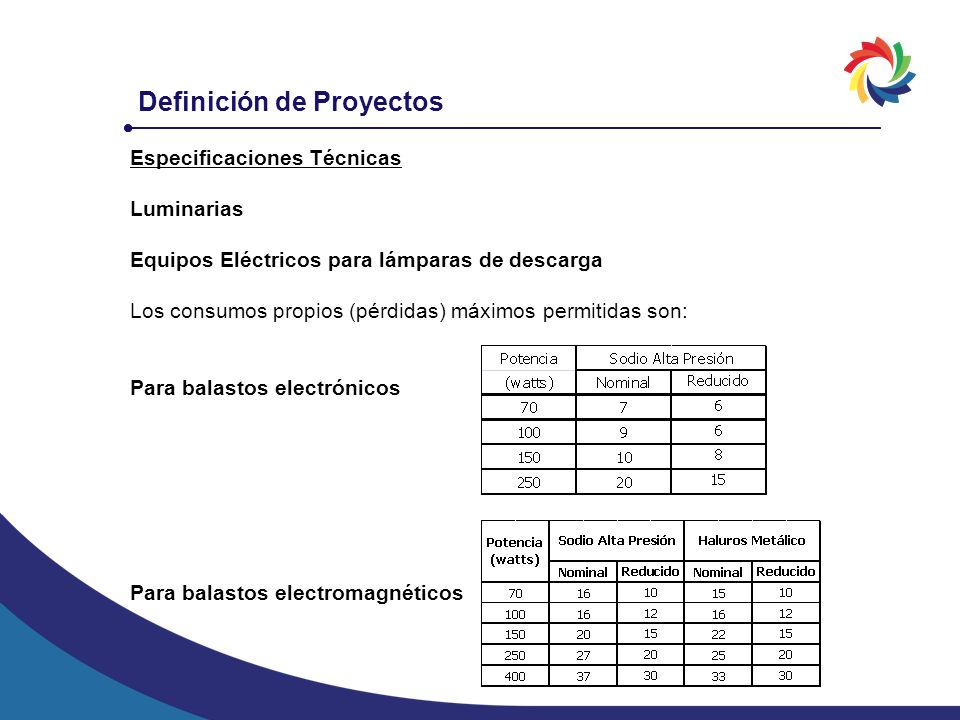

33 Definición de Proyectos Especificaciones Técnicas Luminarias Equipos Eléctricos para lámparas de descarga Los consumos propios (pérdidas) máximos permitidas son: Para balastos electrónicos Para balastos electromagnéticos

34 Definición de Proyectos Especificaciones Técnicas Postes Hormigón Armado. Madera. Fierro galvanizado en caliente, fierro fundido, con cubierta de polímero. Fibra de Vidrio. La altura, distanciamiento y distribución de éstos, dependerá de las condiciones propias del proyecto y del terreno.

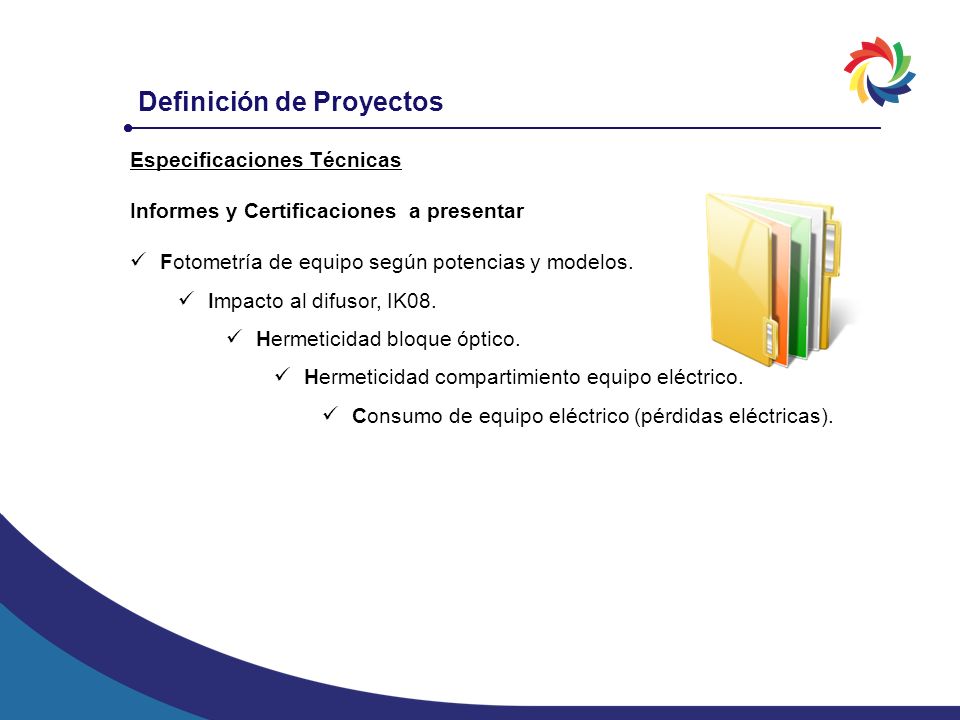

35 Definición de Proyectos Especificaciones Técnicas Informes y Certificaciones a presentar Fotometría de equipo según potencias y modelos. Impacto al difusor, IK08. Hermeticidad bloque óptico. Hermeticidad compartimiento equipo eléctrico. Consumo de equipo eléctrico (pérdidas eléctricas).

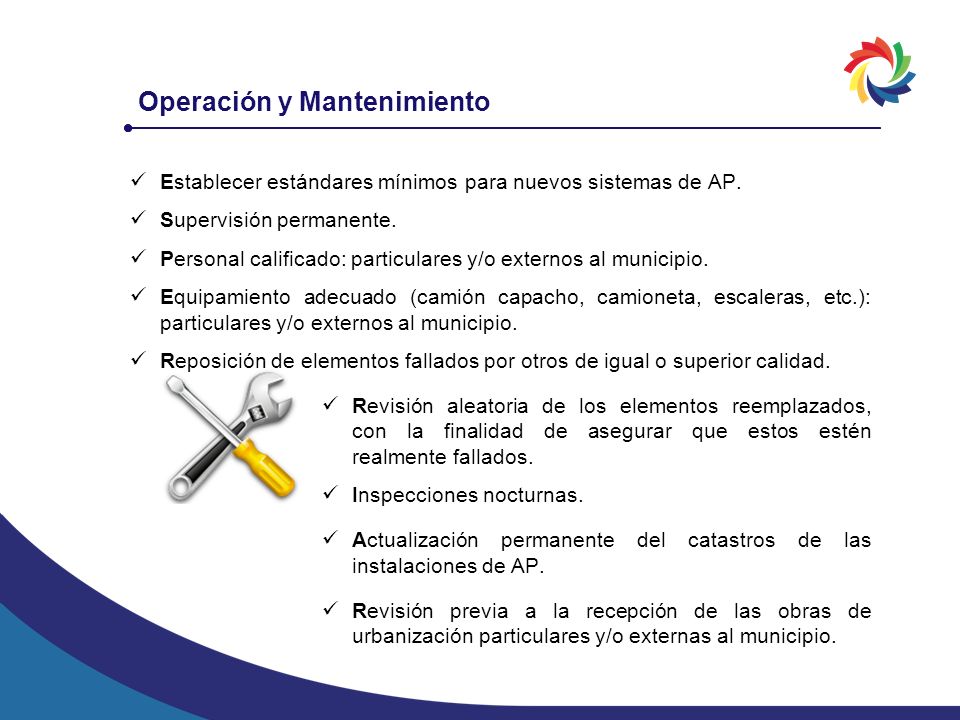

36 Operación y Mantenimiento Establecer estándares mínimos para nuevos sistemas de AP. Supervisión permanente. Personal calificado: particulares y/o externos al municipio. Equipamiento adecuado (camión capacho, camioneta, escaleras, etc.): particulares y/o externos al municipio. Reposición de elementos fallados por otros de igual o superior calidad. Revisión aleatoria de los elementos reemplazados, con la finalidad de asegurar que estos estén realmente fallados. Inspecciones nocturnas. Actualización permanente del catastros de las instalaciones de AP. Revisión previa a la recepción de las obras de urbanización particulares y/o externas al municipio.

37 Recomendaciones Finales Realizar un diagnóstico energético. Construir circuitos de alumbrado público. Medir todos los circuitos. Instalar inteligencia para controlar el encendido y apagado de las luminarias en forma centralizada. Realizar mantenimiento periódico a las instalaciones.

38 Gestión de Energía y la Norma ISO 50001

39 La factura del consumo de Electricidad llega por un monto 50% mayor a lo acostumbrado, ¿porqué? a)Subió el precio de la electricidad. b)Se consumió un 50% más. c)Costos adicionales por mal factor de potencia. d)Pago de potencia en horario punta. e)Todas las anteriores. Generalmente NO es tan fácil encontrar las repuestas…...y cuando se encuentran, es demasiado tarde. Pregunta

40 Sistemas de gestión de energía permiten: Abordar la problemática energética de la organización. Contar con indicadores de desempeño energético. Monitoreo continuo y seguimiento de consumos. Aumento de competitividad a través del mejoramiento continuo. Incorporar nuevas iniciativas asociadas al uso eficiente de la energía. Gestión de la energía en las organizaciones

41 Uso de la energía en la empresa sin gestión Empresa (Organización) Proveedor de energía E° $$$ E° Producto

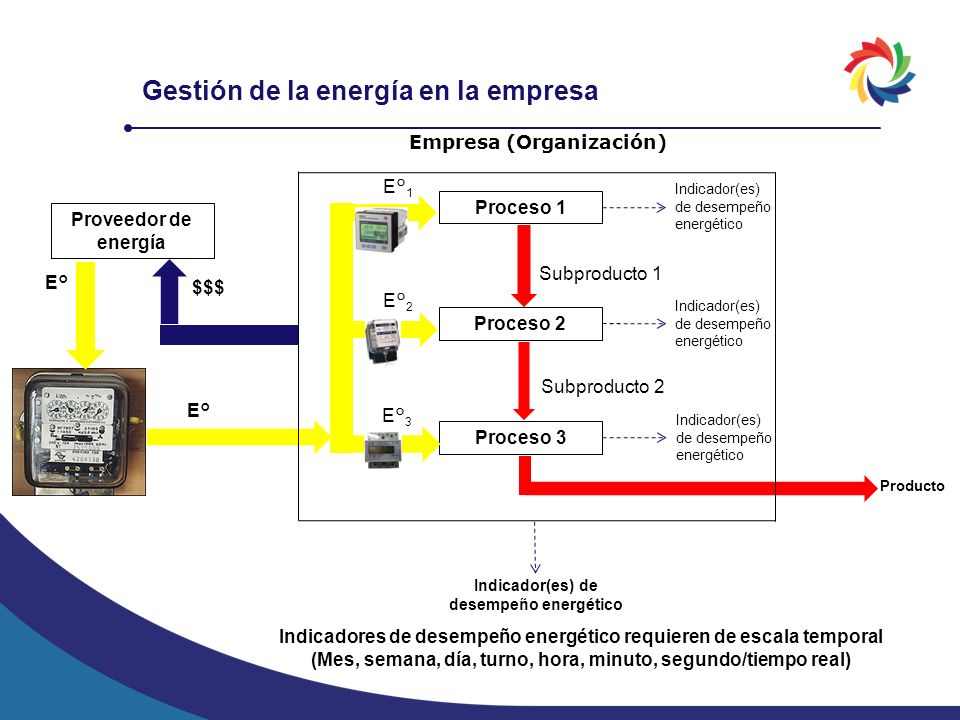

42 Gestión de la energía en la empresa Proveedor de energía E° $$$ E° Producto Indicadores de desempeño energético requieren de escala temporal (Mes, semana, día, turno, hora, minuto, segundo/tiempo real) Proceso 1 Proceso 2 Proceso 3 Subproducto 1 Subproducto 2 E° 1 E° 2 E° 3 Indicador(es) de desempeño energético Empresa (Organización)

43 Norma ISO Energy Management Systems Representa consenso de buenas prácticas a nivel mundial en gestión de la energía. Profesionales del Programa País Eficiencia Energética (PPEE) del Ministerio de Energía junto a otros expertos chilenos, participaron activamente en la elaboración de esta norma (2008 al 2011). Programas de la AChEE consideran la promoción del uso de Sistemas de Gestión de la Energía basados en la ISO Respaldo de la International Organization for Standardization (compuesta por 161 países).

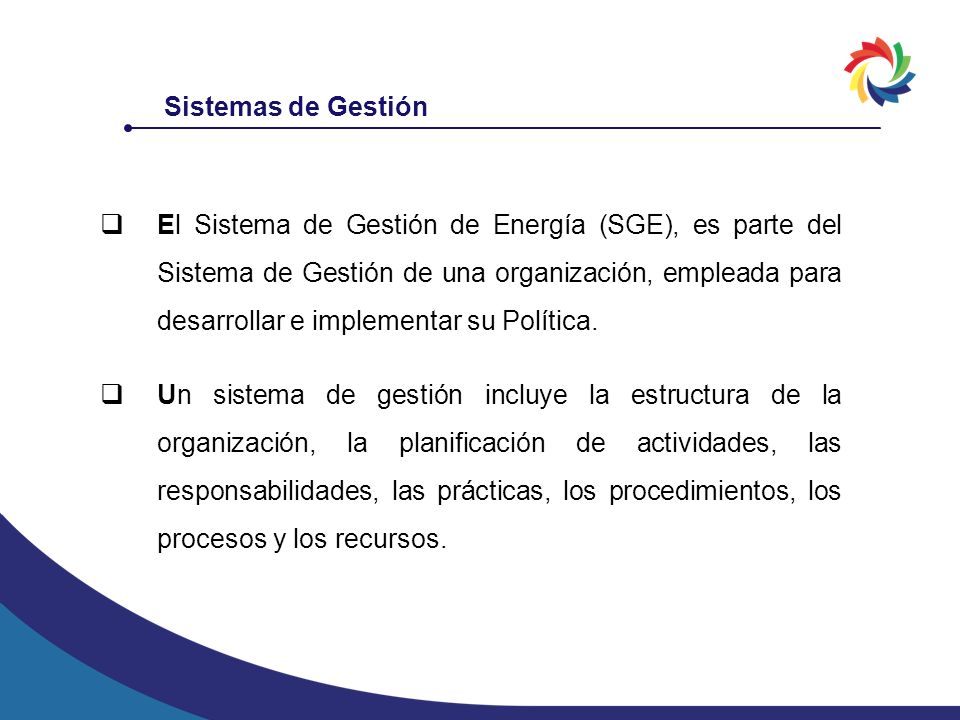

44 Sistemas de Gestión El Sistema de Gestión de Energía (SGE), es parte del Sistema de Gestión de una organización, empleada para desarrollar e implementar su Política. Un sistema de gestión incluye la estructura de la organización, la planificación de actividades, las responsabilidades, las prácticas, los procedimientos, los procesos y los recursos.

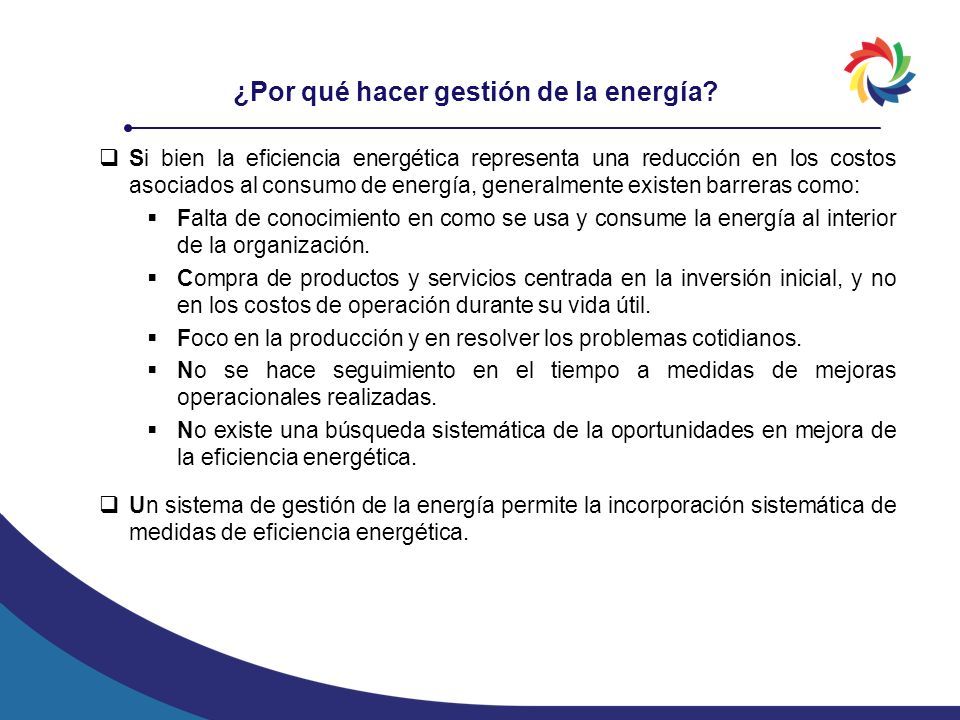

45 ¿Por qué hacer gestión de la energía? Si bien la eficiencia energética representa una reducción en los costos asociados al consumo de energía, generalmente existen barreras como: Falta de conocimiento en como se usa y consume la energía al interior de la organización. Compra de productos y servicios centrada en la inversión inicial, y no en los costos de operación durante su vida útil. Foco en la producción y en resolver los problemas cotidianos. No se hace seguimiento en el tiempo a medidas de mejoras operacionales realizadas. No existe una búsqueda sistemática de la oportunidades en mejora de la eficiencia energética. Un sistema de gestión de la energía permite la incorporación sistemática de medidas de eficiencia energética.

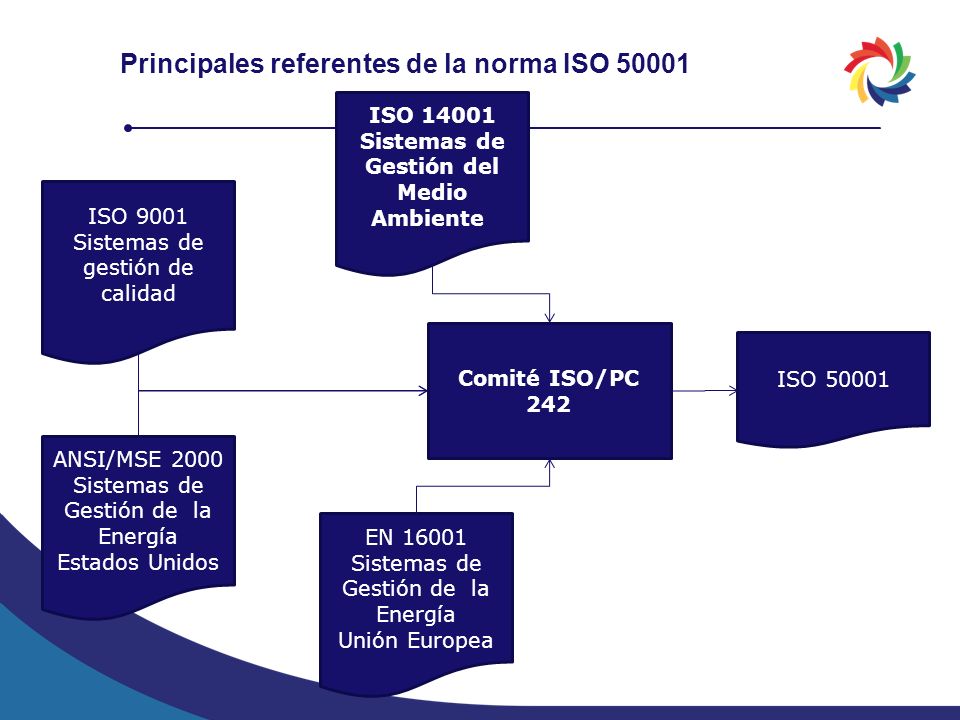

46 Principales referentes de la norma ISO Comité ISO/PC 242 ISO 9001 Sistemas de gestión de calidad ISO Sistemas de Gestión del Medio Ambiente EN Sistemas de Gestión de la Energía Unión Europea ANSI/MSE 2000 Sistemas de Gestión de la Energía Estados Unidos ISO 50001

47 Gestión de la energía es una herramienta para mejorar el desempeño energético en la industria. ISO Energy Management Systems representa buenas prácticas a nivel internacional. ISO nos dice qué hacer, pero no dice cómo hacerlo. Alta compatibilidad de ISO con ISO 90001, ISO y sistemas de gestión integrados. En Chile, la AChEE promueve los conceptos de la norma mediante la difusión y la realización de implementaciones piloto. Conclusiones

48 ¿Qué hemos hecho? Rodrigo Balderrama Jefe de Medición y Verificación

49 Diagnósticos energéticos en edificios municipales. Proyectos implementados en edificios Municipales. Proyectos de alumbrado público vial en municipios. Asistencia técnica en alumbrado público vial. Módulos de capacitación para encargado municipal de EE. Perfil de competencias para encargado municipal de EE. ¿Qué hemos hecho?

50 Durante 2010 se realizaron diagnósticos energéticos en 3 edificios: Consistorial - Centro de Salud - Centro Educacional, en los municipios de Peñalolén, Maipú y Lo Prado, junto con continuar el trabajo desarrollado anteriormente en el Liceo Confederación Suiza de la Municipalidad de Santiago. Diagnósticos energéticos en edificios municipales

51 Objetivos Conocer la situación base de los establecimientos (demanda de energía, equipos instalados, gastos asociados y tarifa eléctrica). Identificar oportunidades específicas para mejorar la eficiencia en el uso de la energía respecto de todos los componentes consumidores. Contar con un ranking de medidas. Contar con indicadores de EE para los diferentes establecimientos. Conocer los requisitos técnicos y de gestión necesarios para el correcto desarrollo o implementación de las medidas propuestas. Diagnósticos energéticos en edificios municipales

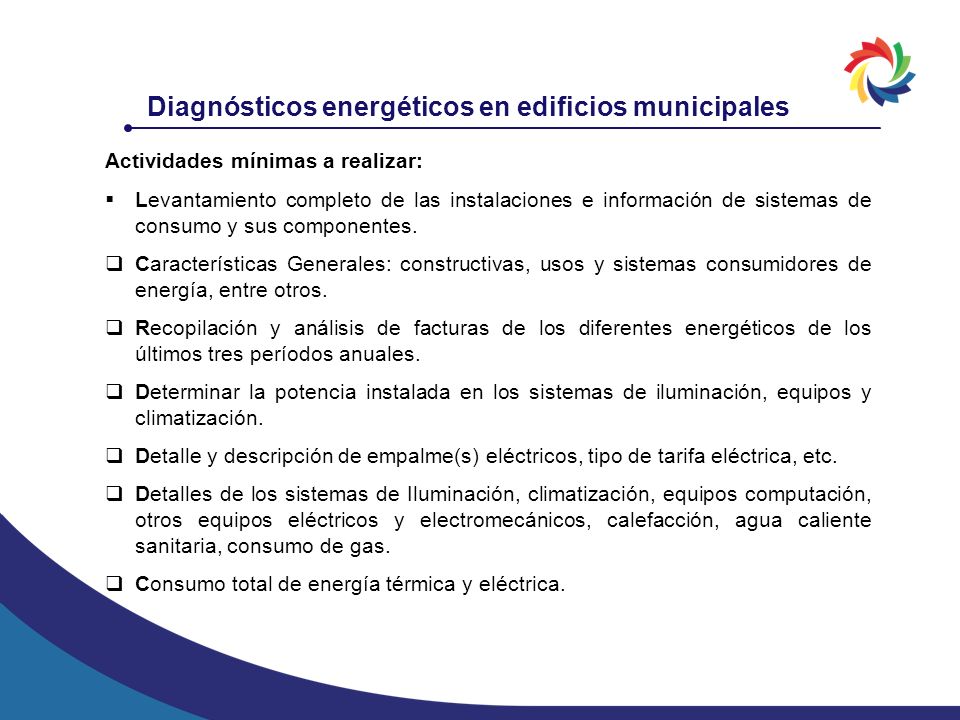

52 Actividades mínimas a realizar: Levantamiento completo de las instalaciones e información de sistemas de consumo y sus componentes. Características Generales: constructivas, usos y sistemas consumidores de energía, entre otros. Recopilación y análisis de facturas de los diferentes energéticos de los últimos tres períodos anuales. Determinar la potencia instalada en los sistemas de iluminación, equipos y climatización. Detalle y descripción de empalme(s) eléctricos, tipo de tarifa eléctrica, etc. Detalles de los sistemas de Iluminación, climatización, equipos computación, otros equipos eléctricos y electromecánicos, calefacción, agua caliente sanitaria, consumo de gas. Consumo total de energía térmica y eléctrica. Diagnósticos energéticos en edificios municipales

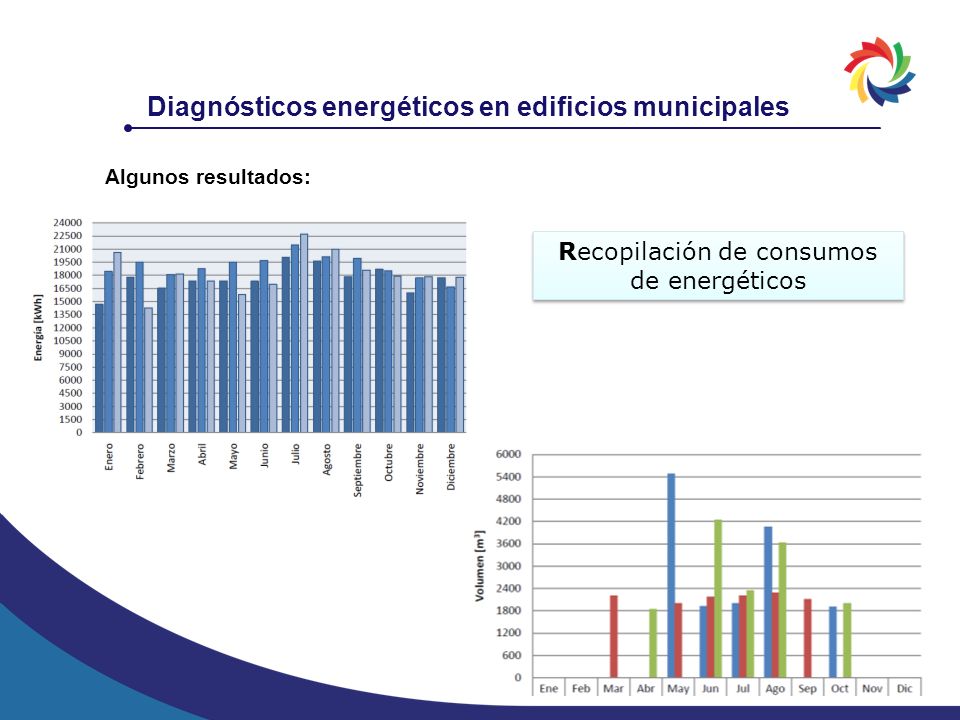

53 Algunos resultados: Diagnósticos energéticos en edificios municipales Recopilación de consumos de energéticos

54 Diagnósticos energéticos en edificios municipales Levantamiento detallado de sistemas consumidores

55 Diagnósticos energéticos en edificios municipales Equipos consumidores de energía

56 Diagnósticos energéticos en edificios municipales Distribución de gastos en energía

57 Diagnósticos energéticos en edificios municipales Indicadores

58 Diagnósticos energéticos en edificios municipales Propuestas de optimización

59 Proyectos implementados en edificios municipales Se desarrolló un proyecto de recambio de luminarias punto a punto, junto con una diminución en la potencia instalada. Este proyecto consideró lo siguiente: Esto corresponde a una reducción de kWh/año, equivalente a aproximadamente MM$6 anuales. Además significó una mejora sustancial en los niveles de iluminación y en la estética del lugar. Este proyecto está terminado, pero existen 2 más en desarrollo.

60 Proyectos implementados en edificios municipales Mejoras en los niveles de iluminación

61 Proyectos implementados en edificios municipales Mejoras en los niveles de iluminación

62 Proyectos de alumbrado público vial en municipios Se está desarrollando un proyecto de fomento a la eficiencia en el alumbrado público, en conjunto con el PNUD, en 4 municipios (Coelemu, Purén, Pitrufquen y Provenir). A través de un trabajo en conjunto de la AChEE y diversos expertos, se definieron las tecnologías a utilizar y actualmente se está licitando la implementación de estos proyectos. Los resultados esperados son: Disminución en energía consumida25% Disminución en mantenimiento: Los 2 primeros años: 100%Próximos 4 años: 25% Disminución de energía consumida por mejoramiento de la operación del sistema de AP 1,5%.

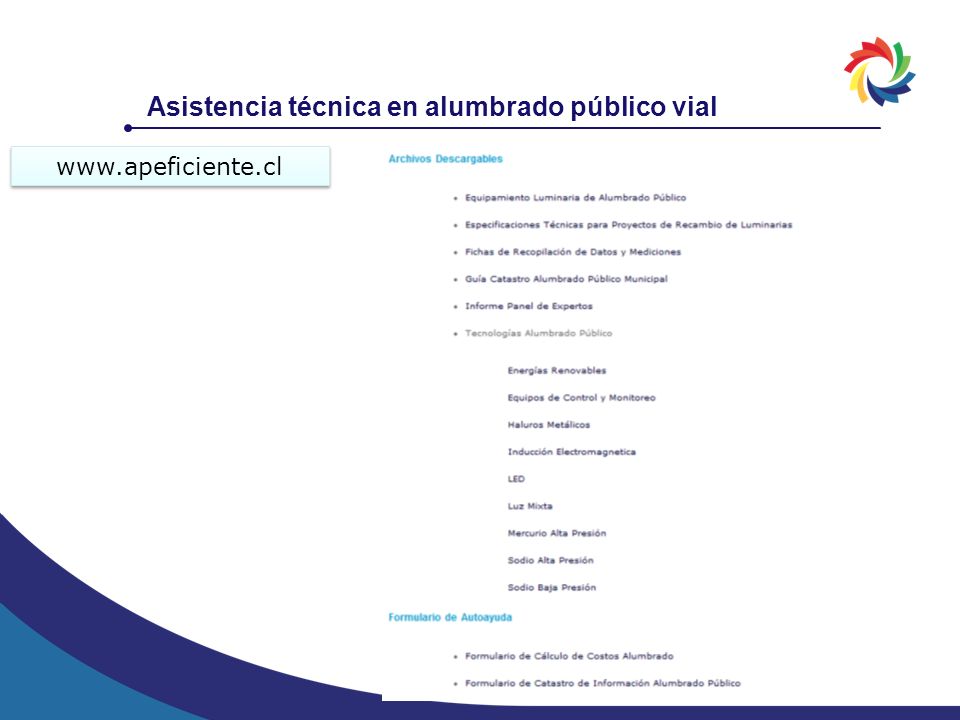

63 Asistencia técnica en alumbrado público vial

64 Asistencia técnica en alumbrado público vial

65 Perfil de competencias para encargado municipal de EE

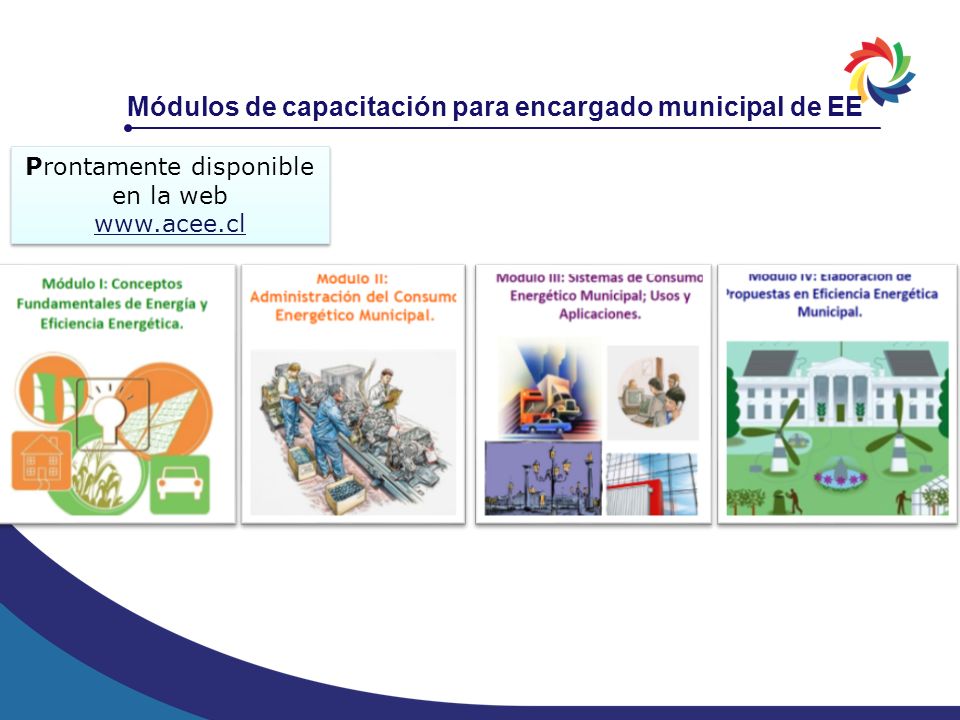

66 Módulos de capacitación para encargado municipal de EE Prontamente disponible en la web Prontamente disponible en la web

67 La EE representa una oportunidad importante para los Municipios. Los ámbitos de acción primordiales son: AP Transporte Gestión de energía Las implementaciones en edificios municipales tienen un PRI de 5 años app. Para tener éxito en este tipo de iniciativas es necesario crear las capacidades en los municipios En resumen

68
