DOTACIÓN BÁSICA DE LA UNIDAD QUIRÚRGICA ANDREA GÓMEZ ENFERMEA ESSPC - 2012.

Presentaciones similares


Presentación del tema: "DOTACIÓN BÁSICA DE LA UNIDAD QUIRÚRGICA ANDREA GÓMEZ ENFERMEA ESSPC - 2012."— Transcripción de la presentación:

1 DOTACIÓN BÁSICA DE LA UNIDAD QUIRÚRGICA ANDREA GÓMEZ ENFERMEA ESSPC

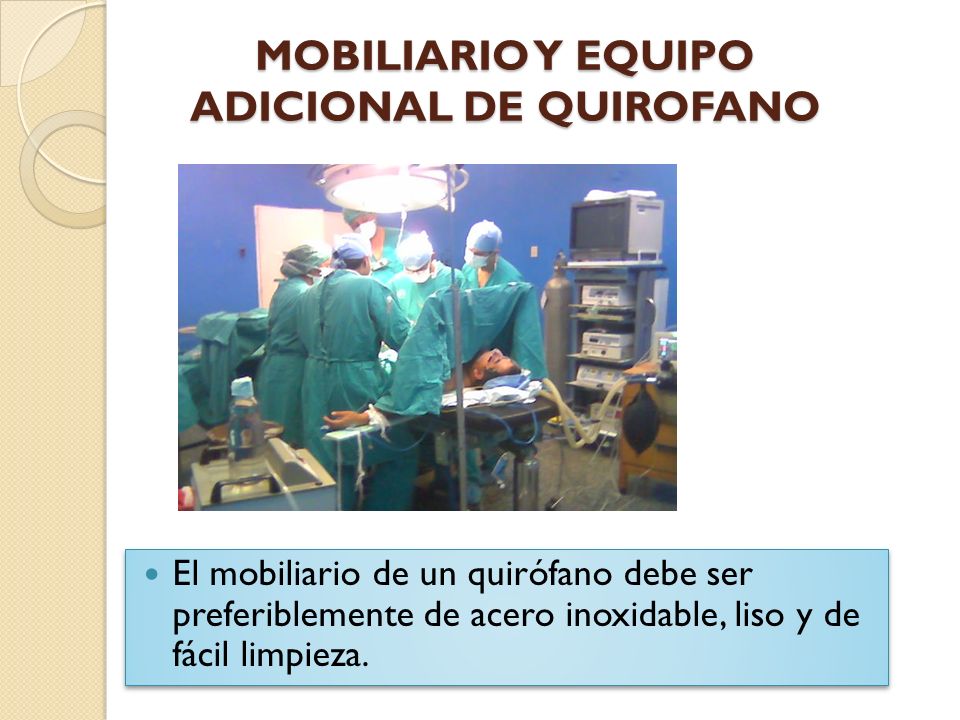

2 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO El mobiliario de un quirófano debe ser preferiblemente de acero inoxidable, liso y de fácil limpieza.

3 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO Mesa de operaciones Mesas de instrumentación, mesa de mayo Mesas pequeñas para ropa (paciente, personal y mesa) Soportes de sueros Porta lavatorios Soportes para instrumental Bolsas de recogida de desechos, ropa, contenedores biopeligrosos. Carro de anestesia, de parada, monitores. Microscopios, Rx, Torres laparoscópicos. Aspiraciones centrales y/o aparatos de asp y tubos de aspiración Carros de yesos Banquetas, sillas, tarimas, banco de pie, Cubetas con pedal y base rodante Superficie para trabajar Mesa de operaciones Mesas de instrumentación, mesa de mayo Mesas pequeñas para ropa (paciente, personal y mesa) Soportes de sueros Porta lavatorios Soportes para instrumental Bolsas de recogida de desechos, ropa, contenedores biopeligrosos. Carro de anestesia, de parada, monitores. Microscopios, Rx, Torres laparoscópicos. Aspiraciones centrales y/o aparatos de asp y tubos de aspiración Carros de yesos Banquetas, sillas, tarimas, banco de pie, Cubetas con pedal y base rodante Superficie para trabajar

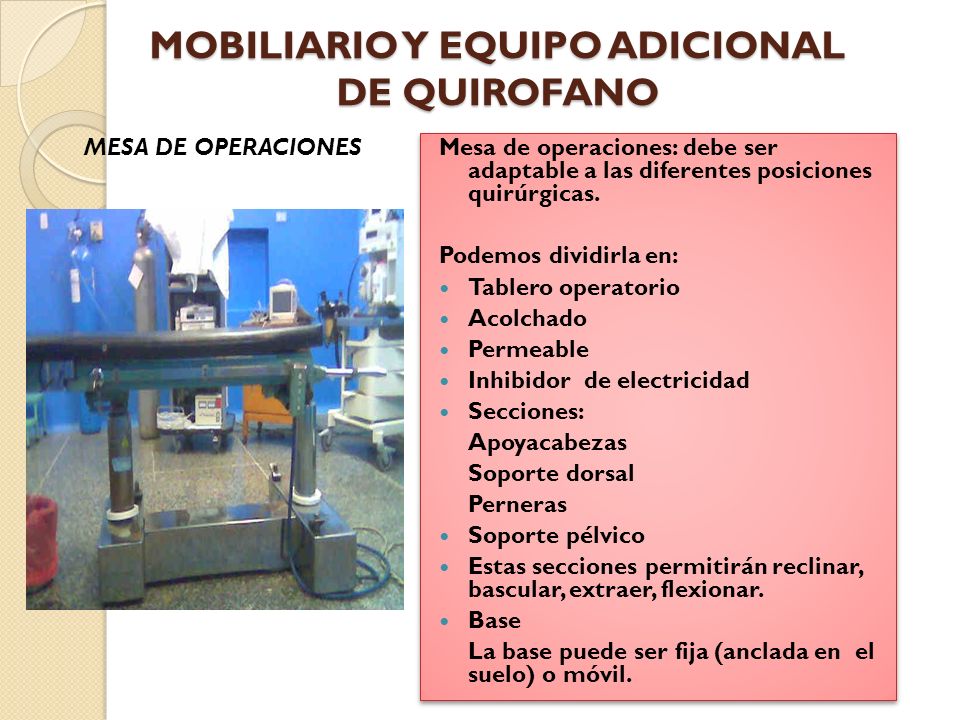

4 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO Mesa de operaciones: debe ser adaptable a las diferentes posiciones quirúrgicas. Podemos dividirla en: Tablero operatorio Acolchado Permeable Inhibidor de electricidad Secciones: Apoyacabezas Soporte dorsal Perneras Soporte pélvico Estas secciones permitirán reclinar, bascular, extraer, flexionar. Base La base puede ser fija (anclada en el suelo) o móvil. Mesa de operaciones: debe ser adaptable a las diferentes posiciones quirúrgicas. Podemos dividirla en: Tablero operatorio Acolchado Permeable Inhibidor de electricidad Secciones: Apoyacabezas Soporte dorsal Perneras Soporte pélvico Estas secciones permitirán reclinar, bascular, extraer, flexionar. Base La base puede ser fija (anclada en el suelo) o móvil. MESA DE OPERACIONES

5 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO Los mecanismos son: Hidráulico Electro-hidráulico Electromecánico Deben permitir elevar, descender e inclinar. Los mecanismos son: Hidráulico Electro-hidráulico Electromecánico Deben permitir elevar, descender e inclinar. MESA DE OPERACIONES

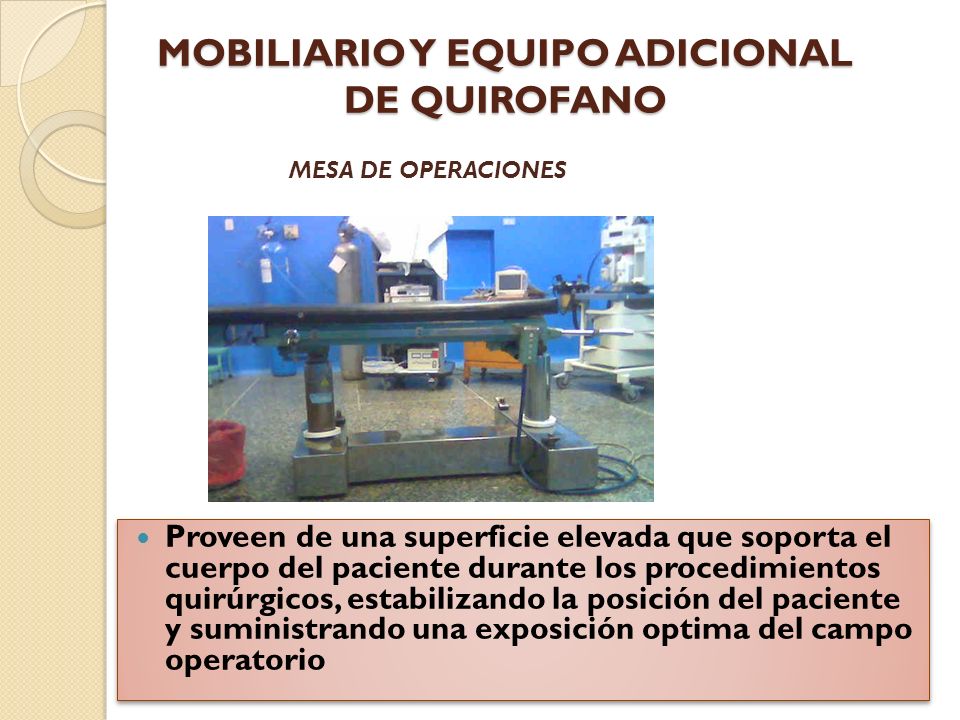

6 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO Proveen de una superficie elevada que soporta el cuerpo del paciente durante los procedimientos quirúrgicos, estabilizando la posición del paciente y suministrando una exposición optima del campo operatorio MESA DE OPERACIONES

7 En la actualidad hay gran rango de sofisticación tecnológica, desde mesas manuales o eléctricamente controlados a aquellas con control remoto

8 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO Se usa para colocar la ropa, el material e instrumental que se requiere para el procedimiento quirúrgico y que es de uso continuo durante la operación MESA AUXILIAR O RIÑONERA

9 Se usa para colocar la ropa, el material e instrumental que se requiere para el procedimiento quirúrgico y que es de uso continuo durante la operación MESA DE PASTEUR

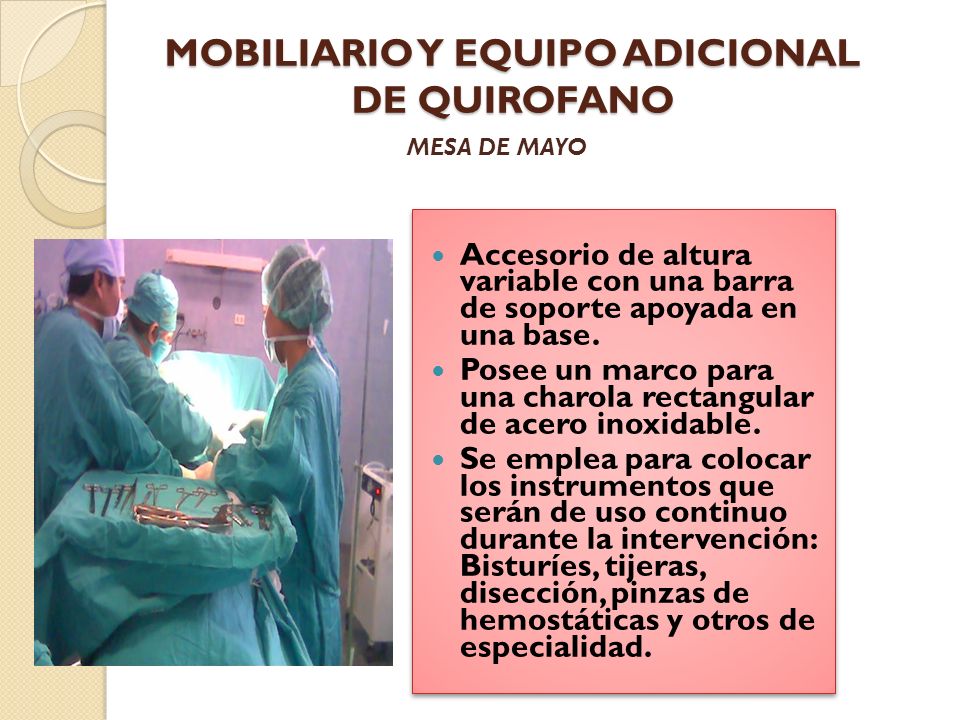

10 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO Accesorio de altura variable con una barra de soporte apoyada en una base. Posee un marco para una charola rectangular de acero inoxidable. Se emplea para colocar los instrumentos que serán de uso continuo durante la intervención: Bisturíes, tijeras, disección, pinzas de hemostáticas y otros de especialidad. Accesorio de altura variable con una barra de soporte apoyada en una base. Posee un marco para una charola rectangular de acero inoxidable. Se emplea para colocar los instrumentos que serán de uso continuo durante la intervención: Bisturíes, tijeras, disección, pinzas de hemostáticas y otros de especialidad. MESA DE MAYO

11 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO PORTA SUEROS O ATRIL Para colgar los frascos o bolsas que contienen las soluciones ( cristaloides, coloides, sangre, plaquetas, antibióticos, etc.) Se pueden adaptar para fijar las bombas de infusión que regulan la administración de líquidos Para fijar la escala para medir la presión venosa central PORTA SUEROS O ATRIL Para colgar los frascos o bolsas que contienen las soluciones ( cristaloides, coloides, sangre, plaquetas, antibióticos, etc.) Se pueden adaptar para fijar las bombas de infusión que regulan la administración de líquidos Para fijar la escala para medir la presión venosa central

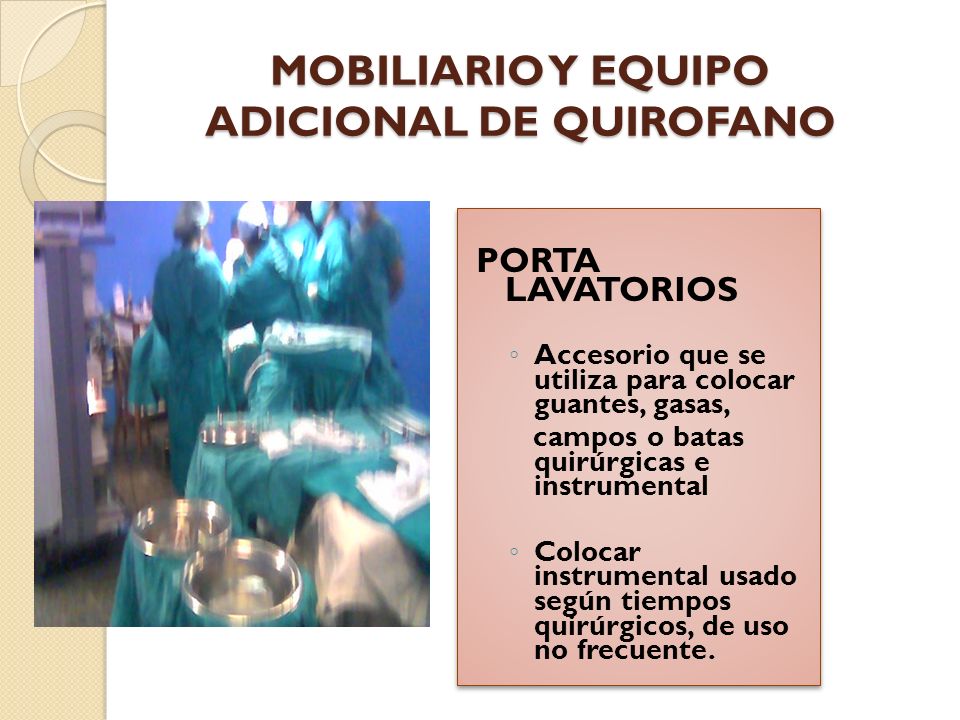

12 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO PORTA LAVATORIOS Accesorio que se utiliza para colocar guantes, gasas, campos o batas quirúrgicas e instrumental Colocar instrumental usado según tiempos quirúrgicos, de uso no frecuente. PORTA LAVATORIOS Accesorio que se utiliza para colocar guantes, gasas, campos o batas quirúrgicas e instrumental Colocar instrumental usado según tiempos quirúrgicos, de uso no frecuente.

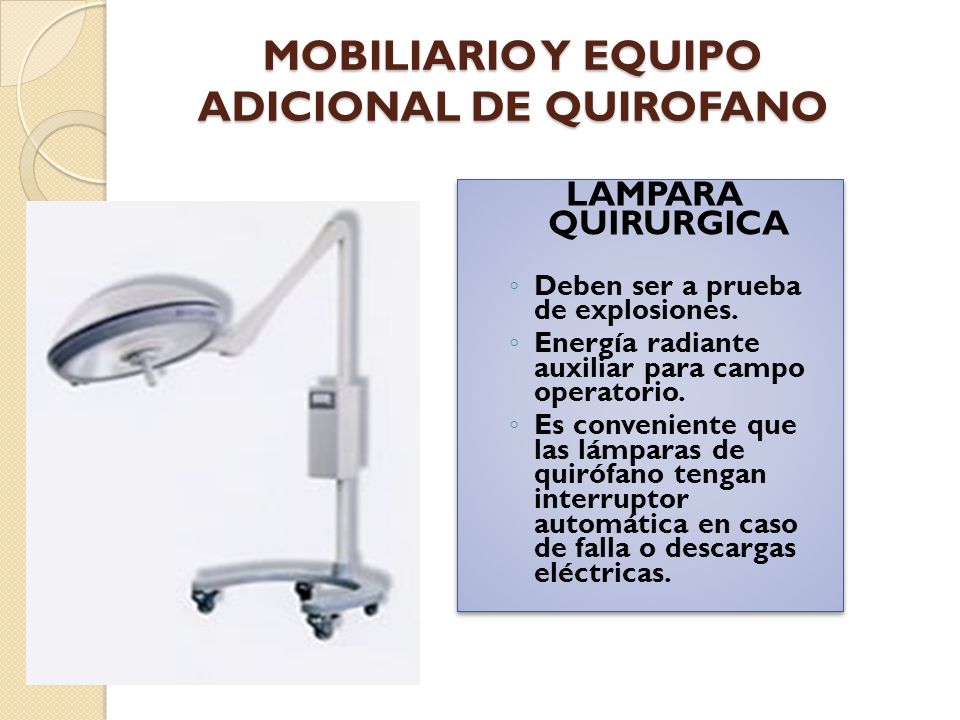

13 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO LAMPARA QUIRURGICA Deben ser a prueba de explosiones. Energía radiante auxiliar para campo operatorio. Es conveniente que las lámparas de quirófano tengan interruptor automática en caso de falla o descargas eléctricas. LAMPARA QUIRURGICA Deben ser a prueba de explosiones. Energía radiante auxiliar para campo operatorio. Es conveniente que las lámparas de quirófano tengan interruptor automática en caso de falla o descargas eléctricas.

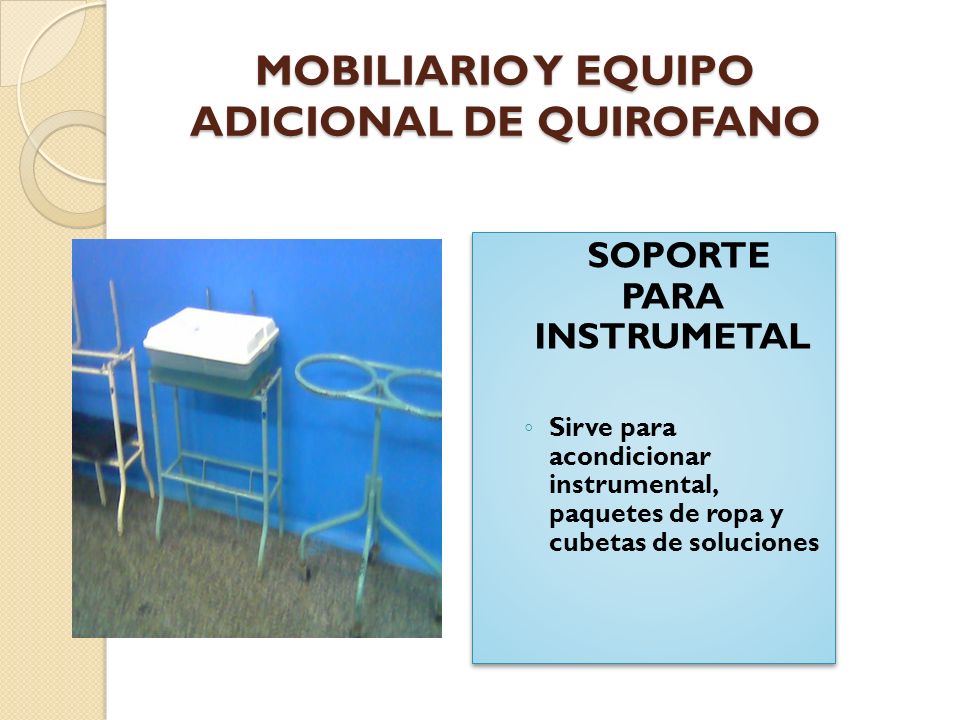

14 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO SOPORTE PARA INSTRUMETAL Sirve para acondicionar instrumental, paquetes de ropa y cubetas de soluciones SOPORTE PARA INSTRUMETAL Sirve para acondicionar instrumental, paquetes de ropa y cubetas de soluciones

15 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO BANCOS O ELEVADORES Son bancos de reposo ( anestesiólogo y enfermeros). Generalmente utilizan algunas especialidades con frecuencia cirugía plástica, exploración vascular, máxilo facial, y otros. BANCOS O ELEVADORES Son bancos de reposo ( anestesiólogo y enfermeros). Generalmente utilizan algunas especialidades con frecuencia cirugía plástica, exploración vascular, máxilo facial, y otros.

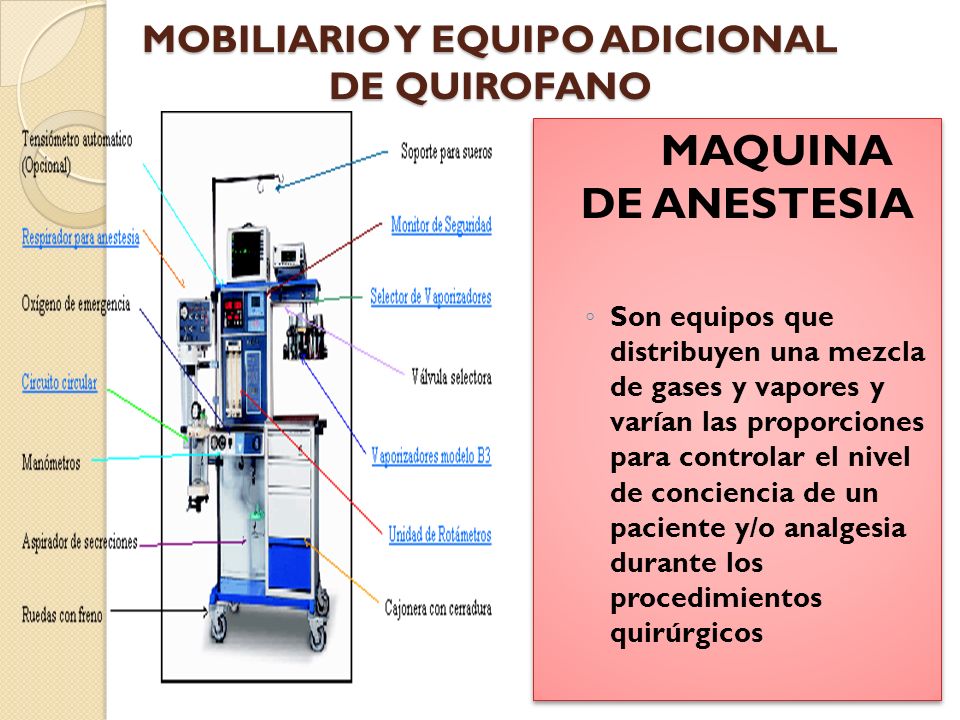

16 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO MAQUINA DE ANESTESIA Son equipos que distribuyen una mezcla de gases y vapores y varían las proporciones para controlar el nivel de conciencia de un paciente y/o analgesia durante los procedimientos quirúrgicos MAQUINA DE ANESTESIA Son equipos que distribuyen una mezcla de gases y vapores y varían las proporciones para controlar el nivel de conciencia de un paciente y/o analgesia durante los procedimientos quirúrgicos

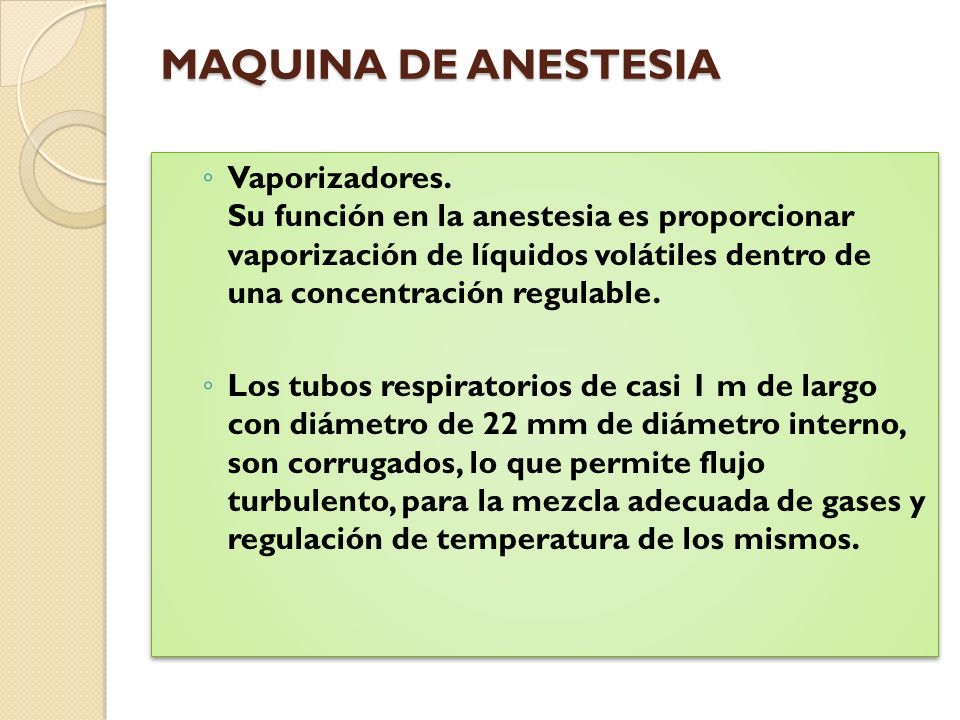

17 MAQUINA DE ANESTESIA Vaporizadores. Su función en la anestesia es proporcionar vaporización de líquidos volátiles dentro de una concentración regulable. Los tubos respiratorios de casi 1 m de largo con diámetro de 22 mm de diámetro interno, son corrugados, lo que permite flujo turbulento, para la mezcla adecuada de gases y regulación de temperatura de los mismos. Vaporizadores. Su función en la anestesia es proporcionar vaporización de líquidos volátiles dentro de una concentración regulable. Los tubos respiratorios de casi 1 m de largo con diámetro de 22 mm de diámetro interno, son corrugados, lo que permite flujo turbulento, para la mezcla adecuada de gases y regulación de temperatura de los mismos.

18 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO EQUIPO DE ASPIRACION O SUCCIONADORES Son equipos de remoción de secreciones oro faríngeas y contenido hemático, y/o líquidos de lecho quirúrgico EQUIPO DE ASPIRACION O SUCCIONADORES Son equipos de remoción de secreciones oro faríngeas y contenido hemático, y/o líquidos de lecho quirúrgico

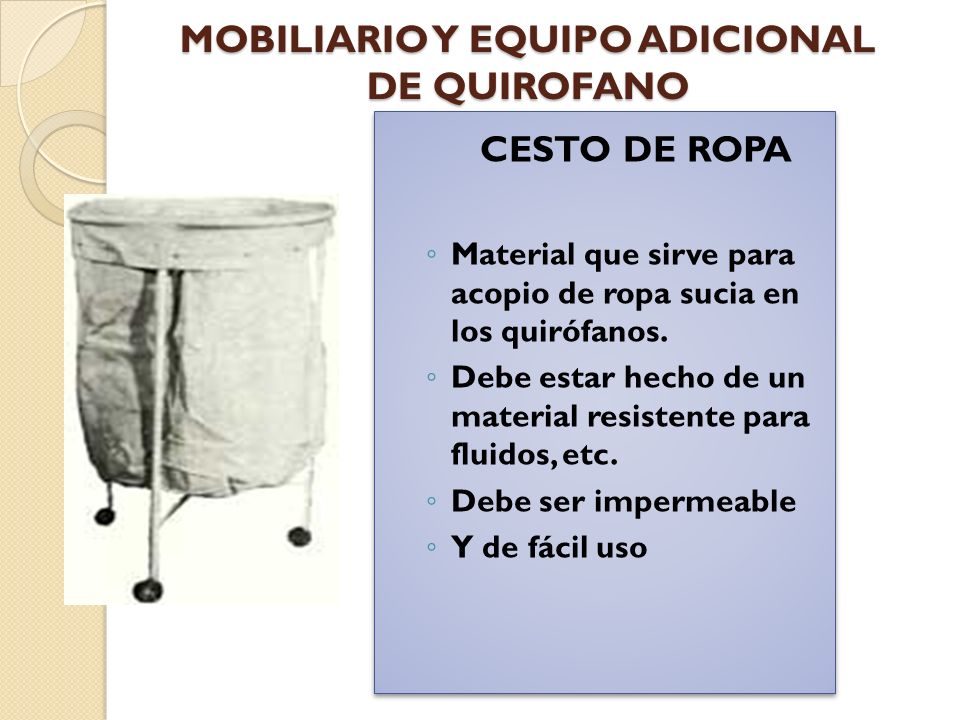

19 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO CESTO DE ROPA Material que sirve para acopio de ropa sucia en los quirófanos. Debe estar hecho de un material resistente para fluidos, etc. Debe ser impermeable Y de fácil uso CESTO DE ROPA Material que sirve para acopio de ropa sucia en los quirófanos. Debe estar hecho de un material resistente para fluidos, etc. Debe ser impermeable Y de fácil uso

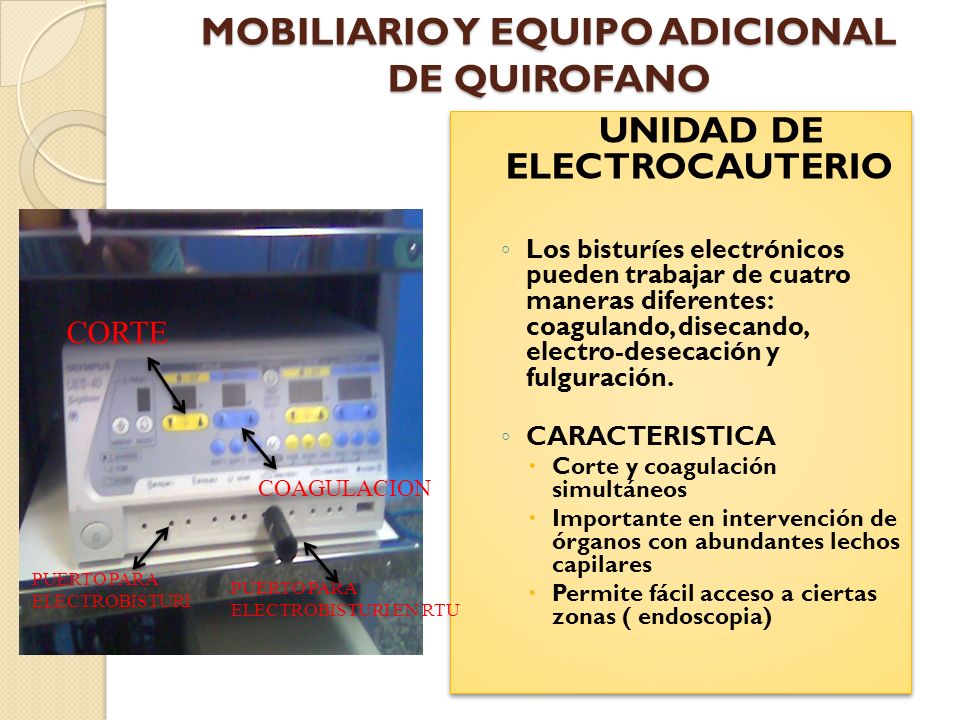

20 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO UNIDAD DE ELECTROCAUTERIO Los bisturíes electrónicos pueden trabajar de cuatro maneras diferentes: coagulando, disecando, electro-desecación y fulguración. CARACTERISTICA Corte y coagulación simultáneos Importante en intervención de órganos con abundantes lechos capilares Permite fácil acceso a ciertas zonas ( endoscopia) UNIDAD DE ELECTROCAUTERIO Los bisturíes electrónicos pueden trabajar de cuatro maneras diferentes: coagulando, disecando, electro-desecación y fulguración. CARACTERISTICA Corte y coagulación simultáneos Importante en intervención de órganos con abundantes lechos capilares Permite fácil acceso a ciertas zonas ( endoscopia) CORTE COAGULACION PUERTO PARA ELECTROBISTURI PUERTO PARA ELECTROBISTURI EN RTU

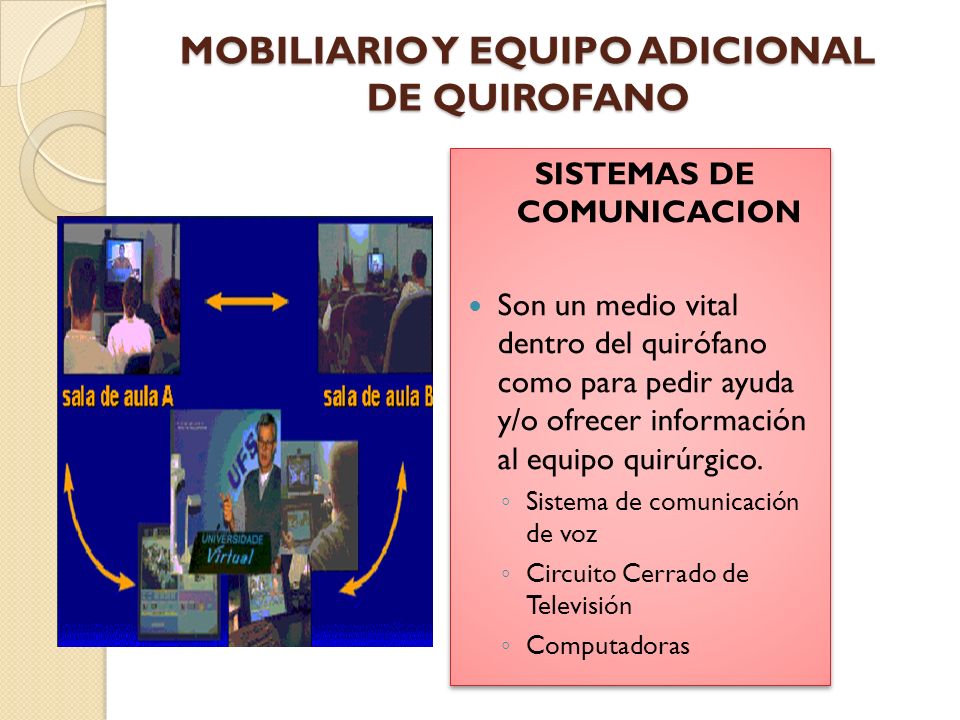

21 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO SISTEMAS DE COMUNICACION Son un medio vital dentro del quirófano como para pedir ayuda y/o ofrecer información al equipo quirúrgico. Sistema de comunicación de voz Circuito Cerrado de Televisión Computadoras SISTEMAS DE COMUNICACION Son un medio vital dentro del quirófano como para pedir ayuda y/o ofrecer información al equipo quirúrgico. Sistema de comunicación de voz Circuito Cerrado de Televisión Computadoras

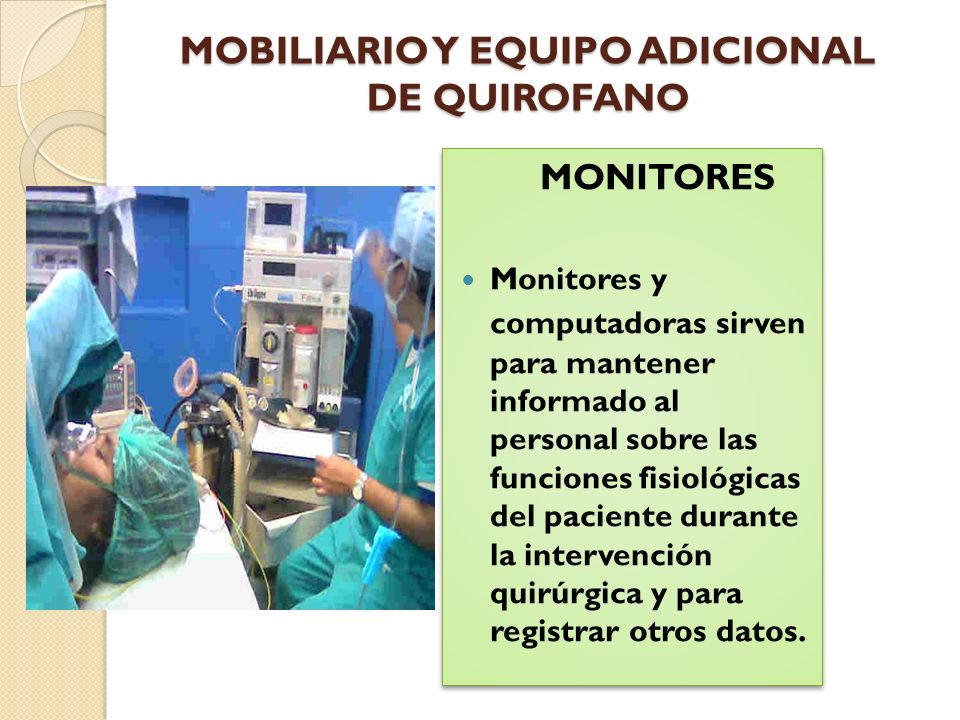

22 MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO MONITORES Monitores y computadoras sirven para mantener informado al personal sobre las funciones fisiológicas del paciente durante la intervención quirúrgica y para registrar otros datos. MONITORES Monitores y computadoras sirven para mantener informado al personal sobre las funciones fisiológicas del paciente durante la intervención quirúrgica y para registrar otros datos.

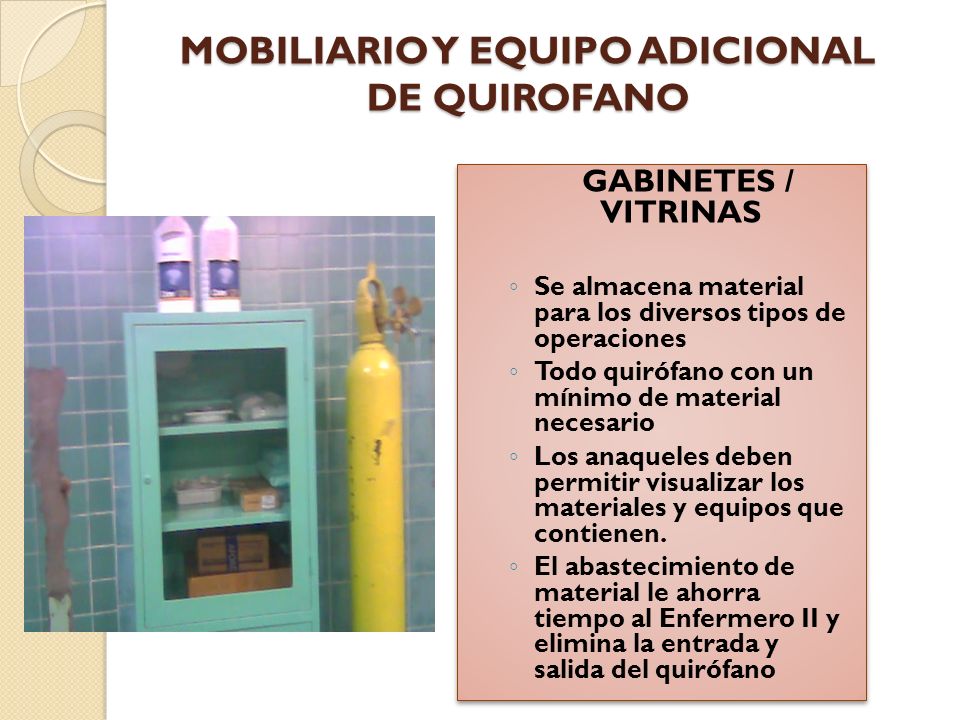

23 GABINETES / VITRINAS Se almacena material para los diversos tipos de operaciones Todo quirófano con un mínimo de material necesario Los anaqueles deben permitir visualizar los materiales y equipos que contienen. El abastecimiento de material le ahorra tiempo al Enfermero II y elimina la entrada y salida del quirófano GABINETES / VITRINAS Se almacena material para los diversos tipos de operaciones Todo quirófano con un mínimo de material necesario Los anaqueles deben permitir visualizar los materiales y equipos que contienen. El abastecimiento de material le ahorra tiempo al Enfermero II y elimina la entrada y salida del quirófano MOBILIARIO Y EQUIPO ADICIONAL DE QUIROFANO

24 ANDREA GÓMEZ ENFERMERA ESSPC 2012 INSTRUMENTAL QUIRURGICO

25 TIPOS DE MATERIAL QUIRURGICO Es siempre material estéril, son objetos que se utilizan para realizar una intervención quirúrgica. Acero Aleación resistente e inoxidable Que se pueda apilar 1.Material básico Mangos de bisturí Tijeras Porta-agujas Pinzas de disección Pinzas hemostáticas Separadores Valvas

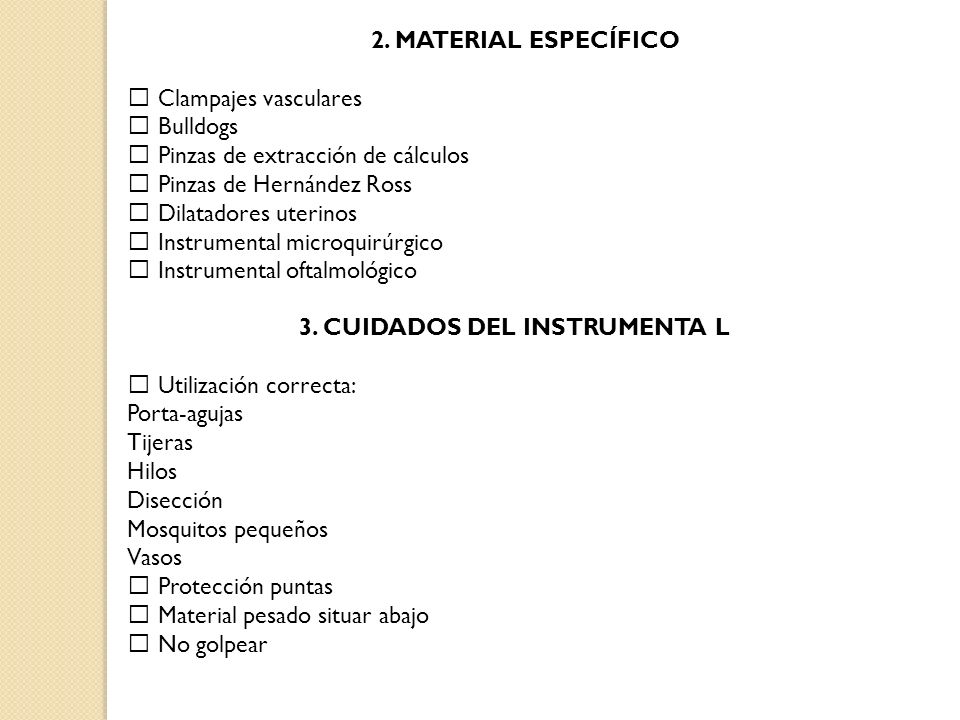

26 2. MATERIAL ESPECÍFICO Clampajes vasculares Bulldogs Pinzas de extracción de cálculos Pinzas de Hernández Ross Dilatadores uterinos Instrumental microquirúrgico Instrumental oftalmológico 3. CUIDADOS DEL INSTRUMENTA L Utilización correcta: Porta-agujas Tijeras Hilos Disección Mosquitos pequeños Vasos Protección puntas Material pesado situar abajo No golpear

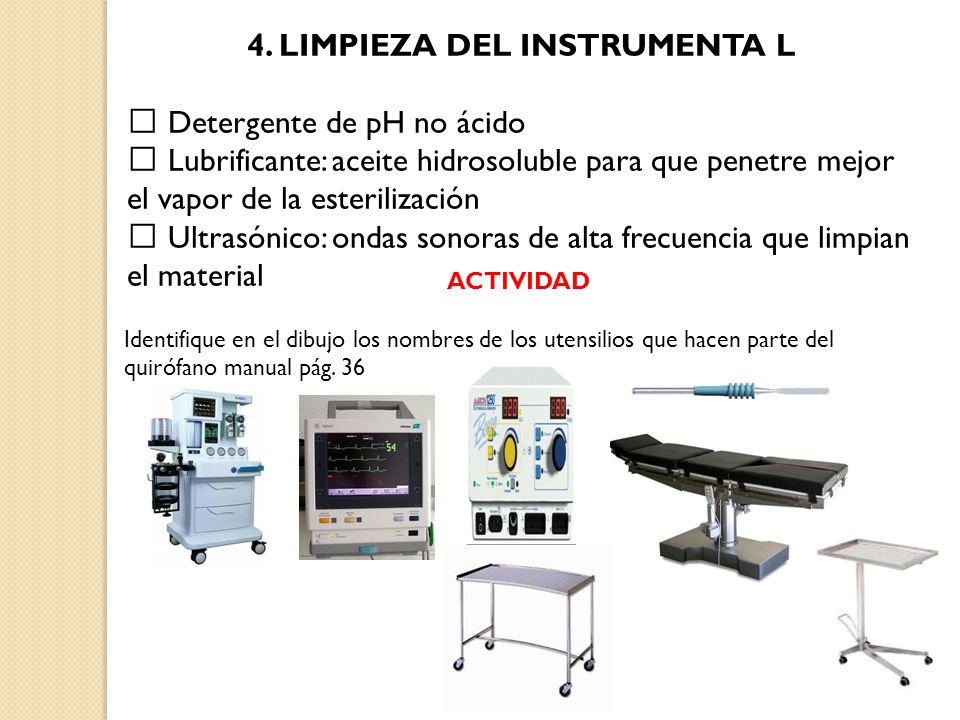

27 4. LIMPIEZA DEL INSTRUMENTA L Detergente de pH no ácido Lubrificante: aceite hidrosoluble para que penetre mejor el vapor de la esterilización Ultrasónico: ondas sonoras de alta frecuencia que limpian el material ACTIVIDAD Identifique en el dibujo los nombres de los utensilios que hacen parte del quirófano manual pág. 36

28 GRACIAS
