1 Iglesia Santa Ana 2c lago 75v abajo
El uso de los plásticos reforzados o PRFV y su uso en los sistemas de Tratamientos de aguas residuales 1.- Su origen Sus Componentes 3.- Características técnicas Sus ventajas. 5.- Su uso Su uso en tratamiento de aguas 7.- Comparativo constructivos Fibras, Sistemas y Servicios Ambientales S. A. Fibras, Sistemas y Servicios Ambientales S. A. Iglesia Santa Ana 2c lago 75v abajo Telefono Cel

2 1.- Su origen El término fibra de vidrio proviene de la expresión inglesa “fiber glass”, que ha sido adoptada textual a nuestro idioma español y ella se refiere a un entelado industrial. La fibra de vidrio se obtiene gracias a la intervención de ciertos hilos de vidrio muy pequeños, que al entrelazarse van formando una malla, patrón o trama que confiere las características estructurales al plástico. En el caso puntual de la fibra, su composición es el resultado de la unión de la malla de vidrio con una resina epoxi. Esta última es, líquida en un comienzo, y luego pasa a solidificarse y a mantener la forma final del molde utilizado. Sin embargo, para que se endurezca en un Periodo de tiempo fijo, hay que acelerar la reacción química por medio de un catalizador.

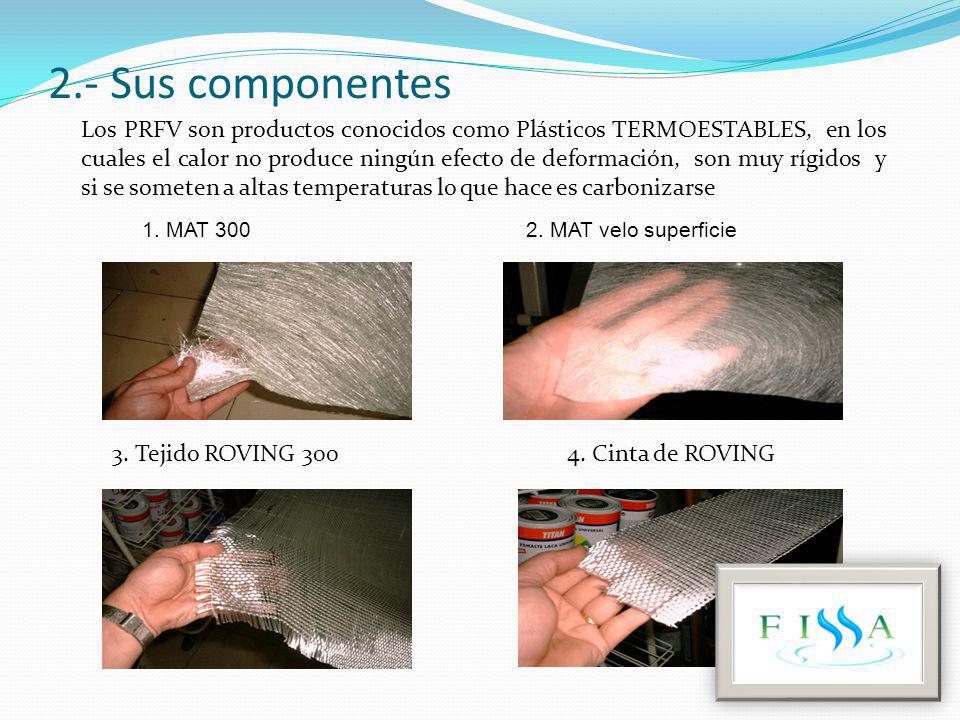

3 2.- Sus componentes Los PRFV son productos conocidos como Plásticos TERMOESTABLES, en los cuales el calor no produce ningún efecto de deformación, son muy rígidos y si se someten a altas temperaturas lo que hace es carbonizarse 1. MAT MAT velo superficie 3. Tejido ROVING Cinta de ROVING

4 Clasificación según el comportamiento térmico-mecánico
TERMOPLÁSTICOS ƒ Por calentamiento y/o presión se vuelven deformables, adquieren plasticidad. Este proceso puede repetirse. ƒ Poseen una estructura molecular de cadenas abierta o hilos. ƒ Son soldables y reciclables. TERMOESTABLES ƒ Estructura entrecruzada. ƒA pesar del aporte calórico, no son mol- deables, no adquieren plasticidad.. Son de bajo peso molecular

5 3.- Características Técnicas
CARACTERISTICAS TECNICAS UNIDADES Densidad kg/dm3 Contenido de vidrio 65-70 % Coeficiente de dilatación lineal 15 / 17 t/°Cx106 Resistencia a la flexión 300 / 500 Mpa Resistencia a la Tracción 400 / 650 Resistencia a la Compresión 150 / 300 Modulo de elasticidad ( E ) 15000 / 32000 Dureza 35 / 50 bar col

6 PROPIEDADE TIPICAS DE UN LAMINADO
En Fibra de Vidrio MANTA MANTA/TELA ALTERNADO LAMINADO 6.3MM Resistencia a la carga PSI Modulo de Carga x10 a la 5, psi Resistencia a la Flexión, psi Modulo de flexión, x10 a la 5, psi Resistencia a la compresión, psi 16400 1.20 24000 1.10 32000 35000 2.30 38000 0.00 20700 1.74 29600 1.03

7 Densidad de los principales materiales constructivos
FRP Acero Hormigón armado kg/m3 7850 kg/m3 2400 kg/m3 Comparativo estructural de la Fibra y otros Comparativo estructural de la Fibra y otros

8 La composición de la lámina de poliéster estándar fabricada es la siguiente:
Trampa de Grasa Tanque Séptico Trampa de Grasa

9 4.- Ventajas del PRFV a.- Resistente a la corrosión
b.- Resistente al uso y a la radiación UV c.- Elevada fuerza d.- Resistencia a sustancias químicas e.- Comportamiento lineal frente a estrés/esfuerzo f.- Aislamiento eléctrico g.- Temperatura operativa entre -100°C y +180°C h.- Bajo peso i.- Fácil de ensamblar, cortos períodos de construcción j.- Longevidad con mínimo Mantenimiento Económicos

10 5.- Su uso Un material, su importancia se da a través de la variedad y volumen de aplicaciones, como su factor económico. Difícil sería encontrar otro producto capaz de competir con los plásticos reforzados por fibras de vidrio (PRFV) en cuanto a la diversidad y amplitud de sus aplicaciones, tales como: Transporte de líquidos y de perecederos, construcción, aeronáutica, automoción, etc. Agricultura Energía Eléctrica Industria Química Recreación Sistemas de Tratamiento, Sanidad ambiental y medio ambiente.

11 El presente grafico presenta la evolución del empleo de los PRFV en los 40 años desde su descubrimiento. La mayor evolución se dio en el sector de la automoción-transporte seguido por el sector de la construcción:

12 EL USO DE LA FIBRA DE VIDRIO EN SISTEMAS DE TRATAMIENTO
Sistema de Tratamiento rectangular y circular Cubierta de Tanques de EDAR Cubierta de Tanques de EDAR

13

14 El Revestimiento con fibra de tan-
ques ya sea metálico o sistemas de tratamiento hechos en con- creto. Permite aumentar la vida útil de la infraestructura existen-te, aumenta el grado de Impermeabilización evitando filtraciones que contaminen el Medio Ambiente

15 Planta de Tratamiento de concreto con reventaduras en paredes
El Revestimiento con fibra de tan- ques ya sea metálico o sistemas de tratamiento hechos en concreto Permite aumentar la vida útil de la infraestructura existente, aumenta el grado de Impermeabilización evitando filtraciones que contami- nen el Medio Ambiente, Planta de Tratamiento de concreto Planta de Tratamiento de concreto con reventaduras en paredes y graves filtraciones

16 Las presiones hidrostáticas, la extracción de agua en un tanque plástico, genera lo que se llama envejecimiento y se presentan hundimientos y roturas dejando escapar los líquidos generando contaminación si estos son utilizados como sistemas sépticos.

17 Productos Fissa Tanques de 6m3 para transporte
de líquidos , de 7.5mm de grueso, peso estimado en 100 Kilogramos. Tanques Sépticos de 16m3, de doble compartimento y Filtro integrado, unidad Levantada y colocada en el Transporte por 8 personas, Peso estimado en 450kg Tanques Sépticos de 16m3

18 TG de 1.50m3 de doble compartimento
Su eficiencia de trabajo alcanza el 85/90% Que de aplicar Biotecnología se alcanza el 95% de limpieza de grasa en las aguas. FAFA de 2m3 para ser integrado a sistema de tratamiento para mejorar la calidad de efluente Canal Parshall Canal Parshall para mediciones de caudal en Planta de Tratamiento de Diria/Diriomo

19 Floculado res para PTAP, de 4mm de espesor y 2.9 m de largo y 2.6 m
De alto. Sedimentadores para PTAP, de 4mm de espesor Sedimentado res para PTAP, de 4mm de espesor, 2.9m de largo y 1.20 m de alto

20 Unidades móviles para la Agricul- tura para el manejo de los dese-
chos de Trabajadores y garanti- zar la no contaminación de los Productos Agrícolas con coliformes fecales Reparaciones de tanques en sus partes Internas para prevenir filtraciones Reparaciones

21 Relación de costo económico entre los diferentes materiales para un sistema de tratamiento de 2m3 con filtro integrado para 6 personas Relación con fosa de fibra de vidrio con relación a En fibra de Vidrio con loseta de mortero superficial de carga 1 En Tanque Plastico con muro protector 1.05 Tanque de PRFV En Tanque Plastico sin muro protector y con loseta de mortero superficial de carga 0.75 En Concreto fundido en sitio de parrilla con varillas de 3/8 1.20

22 Conclusiones Las ventajas del plástico reforzado con fibra de vidrio (PRFV) en comparación con otros materiales como el plástico, el hierro fundido o acero son las siguientes o el concreto mismo son: Elevada resistencia mecánica que permite el trabajo de piezas de algunos mm. Perfecta e inalterable terminación superficial, dura, sin porosidades, tersa y brillante. Estabilidad dimensional y absoluta indeformabilidad independiente de la temperatura. Construcción rápida en comparación con otros materiales. Ninguna limitación de formas o dimensiones, No es afectado por movimientos telúricos, las presiones hidrostáticas, y evita la contaminación de afuera hacia adentro o viceversa. No tiene afectación por los ácidos y tiene una vida útil superior a los 25 años.

23 Iglesia Santa Ana 2c al lago 75v abajo
MUCHAS GRACIAS Fibras, Sistemas y Servicios Ambientales S. A. Fibras, Sistemas y Servicios Ambientales S. A. Iglesia Santa Ana 2c al lago 75v abajo Telefono ; cel
