1 Case Study de Navegación Hélix 3D

2 Resumen GeoShow3D como herramienta de navegación 3D y control de flotas sensibles a la orografía. 2 N A V E G A C I O N – H É L I X 3D

3 Perfil del cliente Profesional u organización que se beneficie con un sistema de navegación 3D en territorios rústicos y aéreos, que cuente con los siguientes elementos: SIMULACIÓN EN TIERRA NAVEGACIÓN A BORDO CONTROL DE FLOTAS CONTROL ONLINE Pilotos de aeronaves Bomberos forestales Militares Todo aquel que se requiera de un sistema de navegación para terrenos rústicos y aéreo. Perfil del usuario Hélix 3D Perfil del cliente y del usuario 3 N A V E G A C I O N – H É L I X 3D

4 1. SIMULACIÓN EN TIERRA En su primer estadio el Proyecto HÉLIX contempla el desarrollo de un simulador destinado a la formación profesional en el conocimiento del territorio y tiene como principal objetivo la planificación de misiones. El espacio territorial representado permite asimismo estructurar una ilimitada base de datos de interés para los usuarios. Escenario Software Hardware Usos y aplicaciones Los siguientes temas definen el ámbito del MPD Hélix 3D MPD - Mission Planning Device 4 N A V E G A C I O N – H É L I X 3D

5 Llamamos ESCENARIO al modelo virtual en 3D que representa el territorio. Las características de este fichero vienen definidas por las especificaciones del cliente y dependerán de sus necesidades. Conviene destacar que la calidad que se puede conseguir en la representación de un ámbito geográfico concreto es ilimitada. Sin embargo, y a efectos prácticos, recomendamos comenzar inicialmente por un mínimo satisfactorio razonable, ya que la tecnología permite mejoras graduales. Hélix 3D MPD - Mission Planning Device 1. SIMULACIÓN EN TIERRA - Escenario 5 N A V E G A C I O N – H É L I X 3D

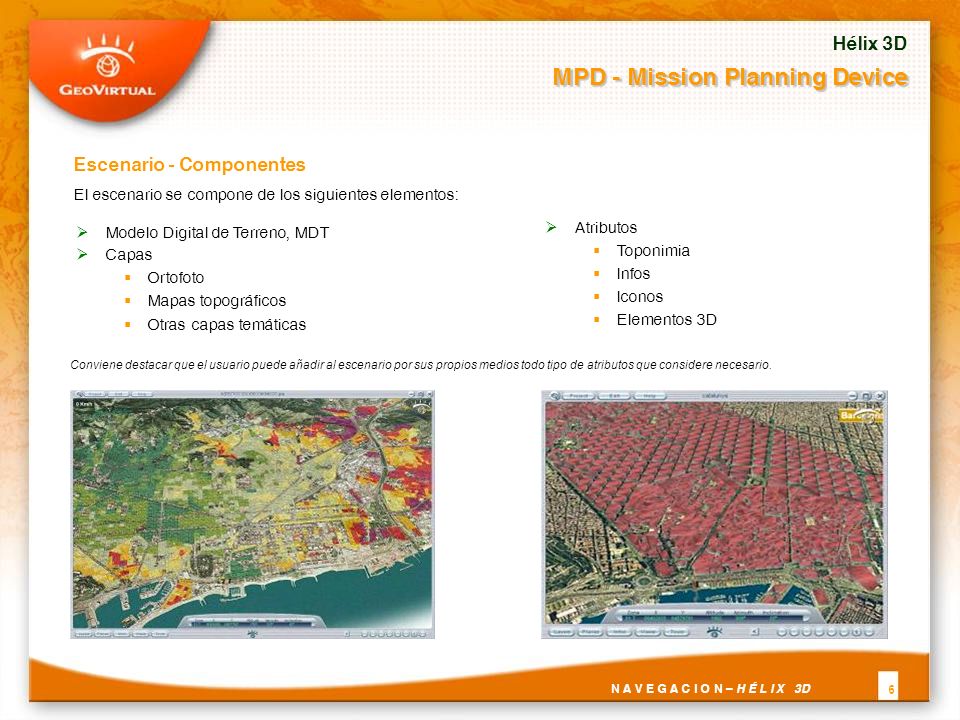

6 El escenario se compone de los siguientes elementos: Conviene destacar que el usuario puede añadir al escenario por sus propios medios todo tipo de atributos que considere necesario. Atributos Toponimia Infos Iconos Elementos 3D Modelo Digital de Terreno, MDT Capas Ortofoto Mapas topográficos Otras capas temáticas Hélix 3D MPD - Mission Planning Device Escenario - Componentes 6 N A V E G A C I O N – H É L I X 3D

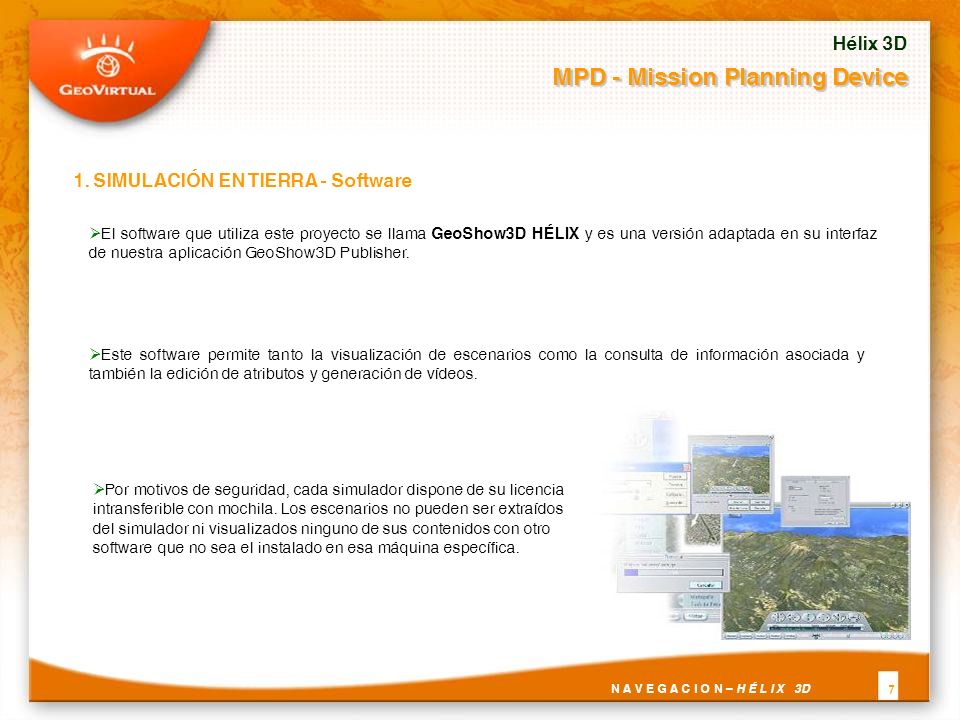

7 El software que utiliza este proyecto se llama GeoShow3D HÉLIX y es una versión adaptada en su interfaz de nuestra aplicación GeoShow3D Publisher. Por motivos de seguridad, cada simulador dispone de su licencia intransferible con mochila. Los escenarios no pueden ser extraídos del simulador ni visualizados ninguno de sus contenidos con otro software que no sea el instalado en esa máquina específica. Este software permite tanto la visualización de escenarios como la consulta de información asociada y también la edición de atributos y generación de vídeos. Hélix 3D MPD - Mission Planning Device 1. SIMULACIÓN EN TIERRA - Software 7 N A V E G A C I O N – H É L I X 3D

8 Vuelo libre. Consulta de coordenadas del territorio y del vehículo. Vuelo automático a toponimia, infos y elementos. Vistas automáticas y visitas guiadas. Captura de vistas para guardar, imprimir y enviar por . Generación de vídeos. Herramientas de medición. Hélix 3D MPD - Mission Planning Device Software - Funcionalidades 8 N A V E G A C I O N – H É L I X 3D

9 Visualización de rutas grabadas por el GPS portátil Nueva funcionalidad específica de esta versión que permite la descarga al simulador de la ruta realizada por el móvil que ha llevado a bordo uno de los GPSs incluidos en el sistema. De esta manera, el pequeño GPS de bolsillo es el único elemento que se necesita para registrar todos los parámetros del recorrido y poder así reproducirlo posteriormente por el simulador. Presentación en pantalla en sistema HUD del rumbo, la altitud, la velocidad y la posición Esto permite la clara visualización dentro de la interfaz de la aplicación de: El rumbo real de la aeronave o Track La velocidad real en nudos La altitud sobre el suelo o AGL en pies Las coordenadas geográficas del aparato Sombra de la aeronave sobre el suelo Para una mejor interpretación de la posición de la nave, además de la visualización del aparato en el espacio, también se muestra su proyección en el suelo. Estela Esta nueva funcionalidad dibuja un vector 3D que muestra la trayectoria del vehículo en el tiempo. Es un recurso eficaz para visualizar la posición y consultar todos los parámetros de la nave (coordenadas, rumbo, velocidad) a lo largo del tiempo. Software - Funcionalidades Hélix 3D MPD - Mission Planning Device 9 N A V E G A C I O N – H É L I X 3D

10 El MPD utiliza un potente ordenador multimedia de última generación, optimizado para el rendimiento óptimo de la aplicación instalada. Por motivos de seguridad este ordenador no permite la instalación de otro software que el configurado de fábrica. GeoVirtual garantiza su perfecto funcionamiento por un periodo ilimitado de tiempo mediante un contrato de mantenimiento. En el caso improbable de que surgiera algún problema con el software o el hardware, el contrato prevé la sustitución de la máquina en un plazo inferior a las 24 horas de su notificación. Hélix 3D MPD - Mission Planning Device 1. SIMULACIÓN EN TIERRA - Hardware 10 N A V E G A C I O N – H É L I X 3D

11 Los componentes del MPD son: Pantalla plana de 19 CPU optimizada HÉLIX Teclado Joystick configurado HÉLIX Mochila Licencia GeoShow3D HÉLIX Escenario HÉLIX El MPD permite su conexión a un proyector LCD para la presentación de misiones a grandes audiencias. Hardware - Componentes Hélix 3D MPD - Mission Planning Device 11 N A V E G A C I O N – H É L I X 3D

12 El MPD es una herramienta óptima para conseguir una experiencia inmersiva del usuario con la visualización y el vuelo libre sobre grandes ámbitos territoriales. Análisis e interpretación del territorio Identificación de objetivos Consulta de información asociada Planificación de misiones Comunicación de objetivos y misiones Hélix 3D MPD - Mission Planning Device 1. SIMULACIÓN EN TIERRA – Usos y aplicaciones 12 N A V E G A C I O N – H É L I X 3D

13 El PNS es un equipo especialmente diseñado como sistema de navegación 3D para aeronaves y vehículos terrestres. Consta de un compacto ordenador portátil adaptado. El sistema lleva incorporado un GPS que recibe y presenta la posición del móvil integrada en el escenario en 3D. Asimismo muestra parámetros básicos de movimiento, tales como posición (en sus tres coordenadas), rumbo y velocidad. Un sistema de memoria almacena todos los parámetros de posición del recorrido para reproducirlos posteriormente en el MPD. El PNS utiliza el mismo escenario del MPD por lo que permite la consulta de todos los datos almacenados y las misiones planificadas. Hélix 3D PNS – Portable Navigation System 2. NAVEGACIÓN A BORDO 13 N A V E G A C I O N – H É L I X 3D

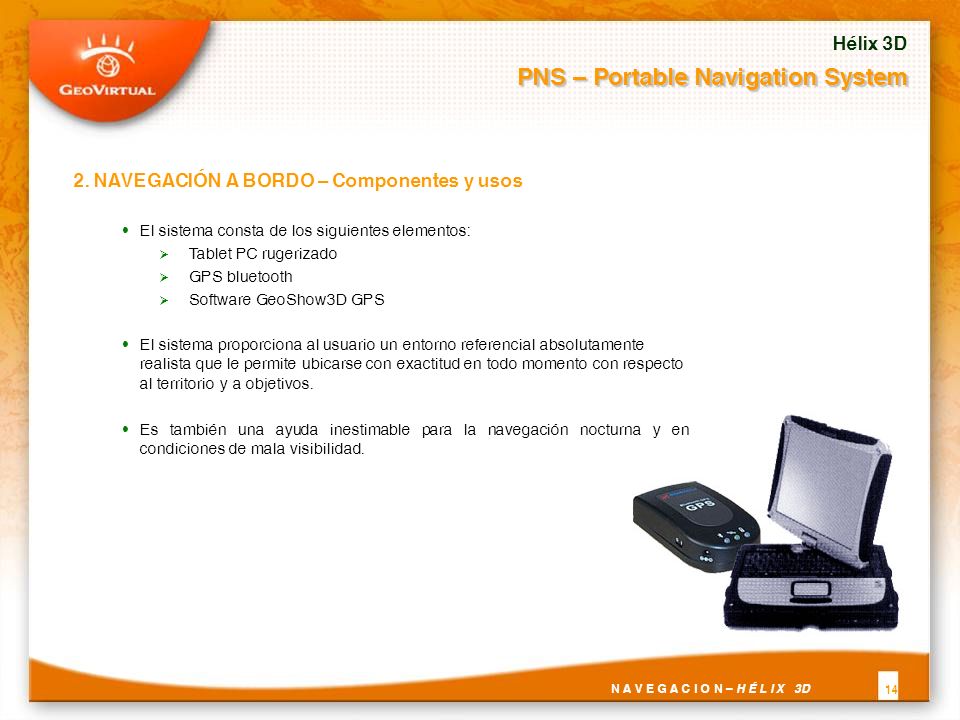

14 El sistema consta de los siguientes elementos: Tablet PC rugerizado GPS bluetooth Software GeoShow3D GPS El sistema proporciona al usuario un entorno referencial absolutamente realista que le permite ubicarse con exactitud en todo momento con respecto al territorio y a objetivos. Es también una ayuda inestimable para la navegación nocturna y en condiciones de mala visibilidad. Hélix 3D PNS – Portable Navigation System 2. NAVEGACIÓN A BORDO – Componentes y usos 14 N A V E G A C I O N – H É L I X 3D

15 Asimismo puede volar libremente por el territorio o vincular su visión a una cámara esclava de cualquiera de los móviles, obteniendo una visión absolutamente realista de lo que está contemplando el usuario en ese momento. El FCR es un equipo que permite la comunicación del PNS con el MPD. De esta manera en el simulador en tierra se visualiza la posición de los diferentes vehículos de la flota integrados en el escenario en tiempo real. Esto evidentemente transforma el simulador en una auténtica sala de control. El operador del simulador puede consultar instantáneamente las coordenadas de todos los móviles y memorizarlas de forma automática para reproducirlas con posterioridad. Hélix 3D FCR – Fleet Control Room 3. CONTROL DE FLOTAS 15 N A V E G A C I O N – H É L I X 3D

16 El sistema consta además del simulador y del sistema de navegación de lo siguiente: Sistema de emisor Sistema receptor Software GeoShow3D GPS Integrator El FCR es una herramienta óptima para conocer en tiempo real la situación de una flota de cara a coordinar sus movimientos desde un centro de control. El sistema da total libertad al operador para contemplar, tanto a los móviles, como el escenario desde cualquier punto de vista. Esto le confiere un criterio fundamentado para tomar decisiones. Su capacidad para reproducir con posterioridad las posiciones de la flota permite la realización de un análisis pormenorizado de las misiones realizadas. Hélix 3D FCR – Fleet Control Room 3. CONTROL DE FLOTAS – Componentes y usos 16 N A V E G A C I O N – H É L I X 3D

17 El Online FCR, permite la difusión restringida de la información proveniente de los vehículos a través de Internet. Esto permite transformar cualquier ordenador conectado a Internet en una sala de control y disfrutar de forma remota de todas las posibilidades de consulta del FCR. Obviamente, esta fase del proyecto requiere de las tres anteriores. El Online FCR Server está conectado al FCR y dispone de una versión especial del escenario preparada para su óptimo funcionamiento online, así como de un software servidor específico y un sistema de monitorización de consultas. El sistema proyectado es absolutamente seguro, pues el acceso al software servidor requiere un nombre de usuario y una contraseña. El software cliente está personalizado y va asociado a una mochila específica monitorizable. Hélix 3D Online FCR – Fleet Control Room 4. CONTROL ONLINE 17 N A V E G A C I O N – H É L I X 3D

18 El sistema consta, además de los elementos propios de las tres fases precedentes, de lo siguiente: CPU servidor online adaptado Escenario CWT (Compression Wavelet Terrain) Software GeoShow3D Server Un número de licencias GeoShow3D HÉLIX online con mochila para su distribución. La posibilidad de distribuir la información proveniente del FCR de forma flexible, económica, segura y universal, ofrece múltiples ventajas sobre un sistema monousuario. La ventaja principal es la capacidad de acceder desde cualquier ordenador conectado a Internet a la misma información disponible en el centro de control. Esto puede ser de gran utilidad en una emergencia en la que el desplazamiento de la persona responsable al centro de control es inconveniente. Hélix 3D Online FCR – Fleet Control Room 4. CONTROL ONLINE – Componentes y usos 18 N A V E G A C I O N – H É L I X 3D

19 La implementación de las diferentes fases de este proyecto están ordenadas en el tiempo, son consistentes en sí mismas y no dependen de las fases posteriores, pero sí de las que les anteceden. Por ello, pueden ser contratadas de forma gradual. Una vez concretado el proyecto en cualquiera de sus fases, éstas también pueden crecer a requerimiento del cliente, tanto en cobertura territorial como en funcionalidades específicas. En todos lo casos, GeoVirtual asume y garantiza la implementación del proyecto, la formación del personal involucrado y el mantenimiento evolutivo de la tecnología. Hélix 3D Planificación del proyecto PLANIFICACIÓN 19 N A V E G A C I O N – H É L I X 3D

20 Una solución modular que permite su implementación e inversión de forma gradual. La tecnología más avanzada en cuanto a navegación 3D con GPS según consultores independientes. Las mayores garantías de seguridad y el mejor grado de entendimiento al tratarse de un socio local. El mejor apoyo tecnológico al ser una empresa española con tecnología propia. Hélix 3D Ventajas del proyecto VENTAJAS 20 N A V E G A C I O N – H É L I X 3D

21 The human way to dynamic 3D cartography
