5. Cartografía geomorfológica Antonio Vázquez Hoehne

Presentaciones similares


Presentación del tema: "5. Cartografía geomorfológica Antonio Vázquez Hoehne"— Transcripción de la presentación:

1 5. Cartografía geomorfológica Antonio Vázquez Hoehne
Presentación: Antonio Vázquez Hoehne Corrección originales: Ana Alonso Jalón Antonio Vázquez Hoehne Enero 2003 Las fuentes de mapas y gráficos aparecen referidas en la sección de notas

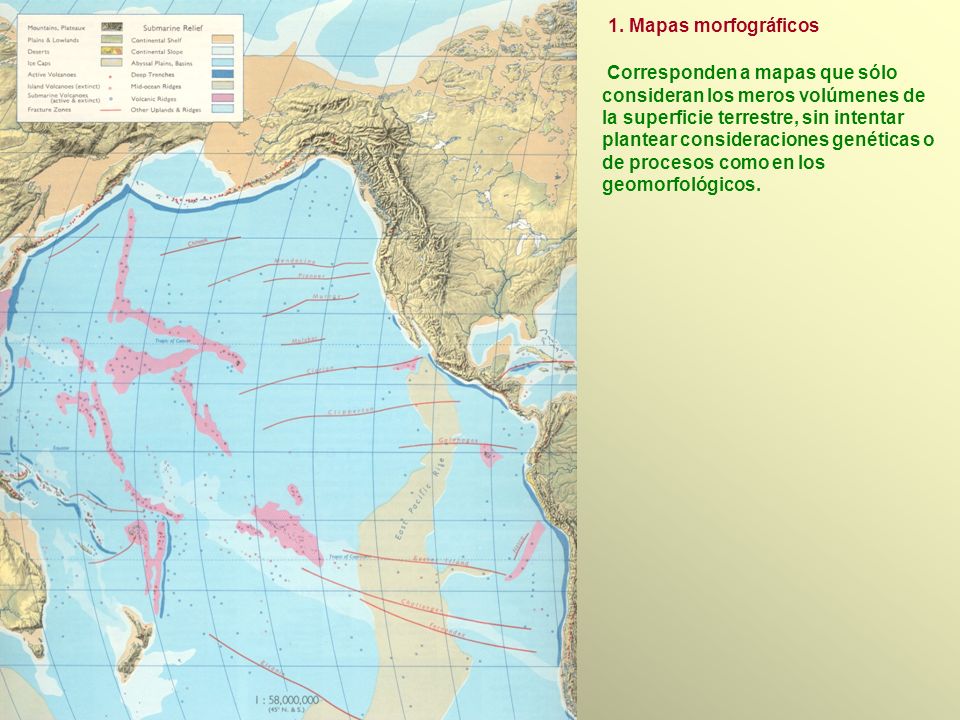

2 1. Mapas morfográficos  Corresponden a mapas que sólo consideran los meros volúmenes de la superficie terrestre, sin intentar plantear consideraciones genéticas o de procesos como en los geomorfológicos. Mapa: Times Atlas of the world

3 (1. Mapas morfográficos)
En los mapas fisiográficos las unidades de volumen están fijadas a priori y el mapa se convierte en una representación de la extensión de esas características. (1. Mapas morfográficos) Mapa: Atlas de la Cuenca del Guadarrama a su paso por la Comunidad de Madrid: Diego Murat Salinero, Cristina Ortega Colomo y Luis Hierro Vicente

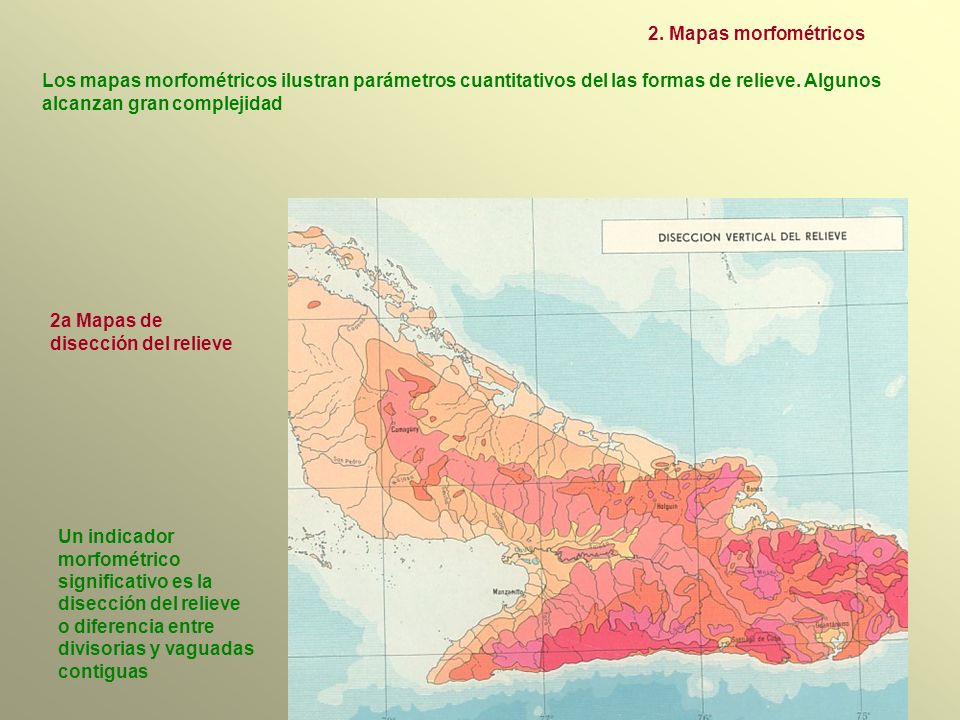

4 2a Mapas de disección del relieve
2. Mapas morfométricos Los mapas morfométricos ilustran parámetros cuantitativos del las formas de relieve. Algunos alcanzan gran complejidad 2a Mapas de disección del relieve Mapa: Atlas de Cuba Un indicador morfométrico significativo es la disección del relieve o diferencia entre divisorias y vaguadas contiguas

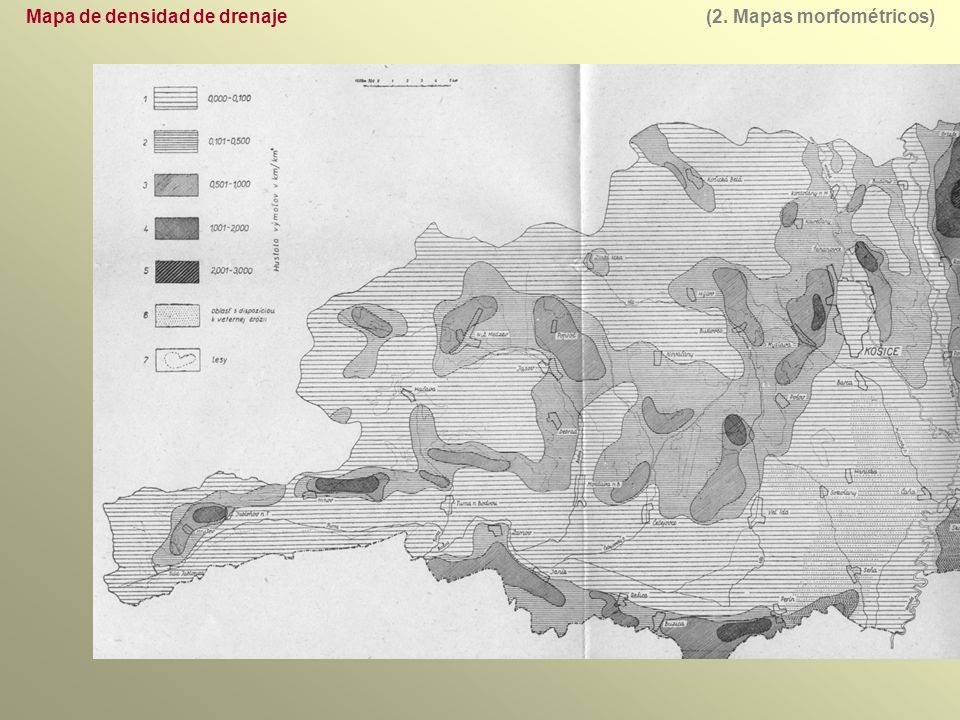

5 Mapa de densidad de drenaje (2. Mapas morfométricos)
Mapa checoeslovaco

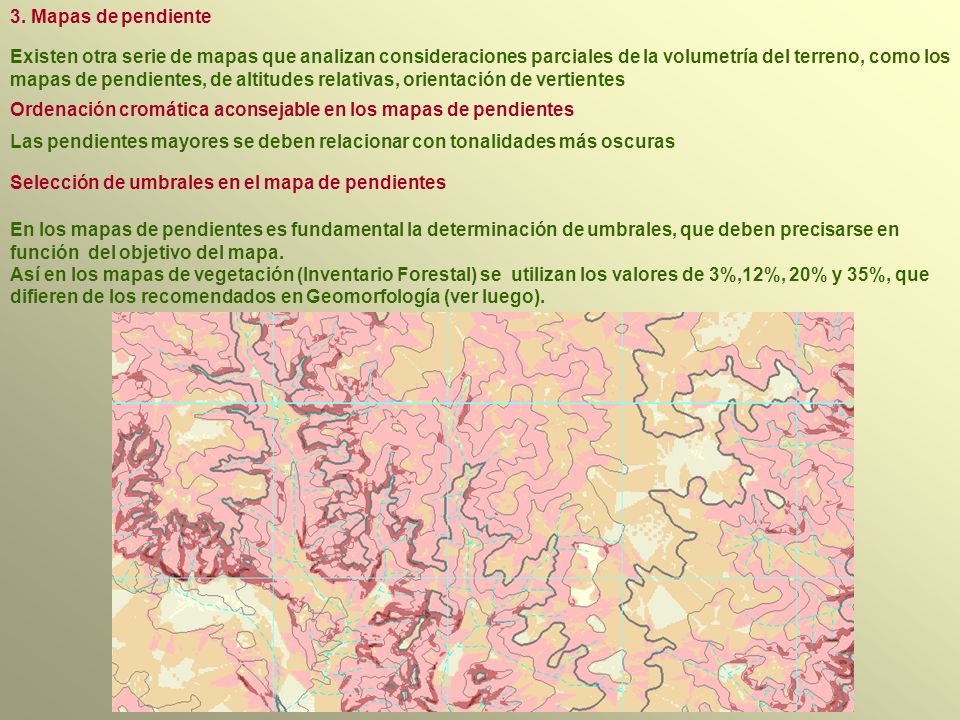

6 Ordenación cromática aconsejable en los mapas de pendientes
Existen otra serie de mapas que analizan consideraciones parciales de la volumetría del terreno, como los mapas de pendientes, de altitudes relativas, orientación de vertientes Ordenación cromática aconsejable en los mapas de pendientes Las pendientes mayores se deben relacionar con tonalidades más oscuras Selección de umbrales en el mapa de pendientes En los mapas de pendientes es fundamental la determinación de umbrales, que deben precisarse en función del objetivo del mapa. Así en los mapas de vegetación (Inventario Forestal) se utilizan los valores de 3%,12%, 20% y 35%, que difieren de los recomendados en Geomorfología (ver luego). Mapa: Víctor Gómez Montero y Verónica Maeso González

7 La inclusión de flechas de máxima pendiente, al menos en las zonas en las que no es evidente, facilita la comprensión del relieve (3. Mapas de pendiente) Mapa checoeslovaco

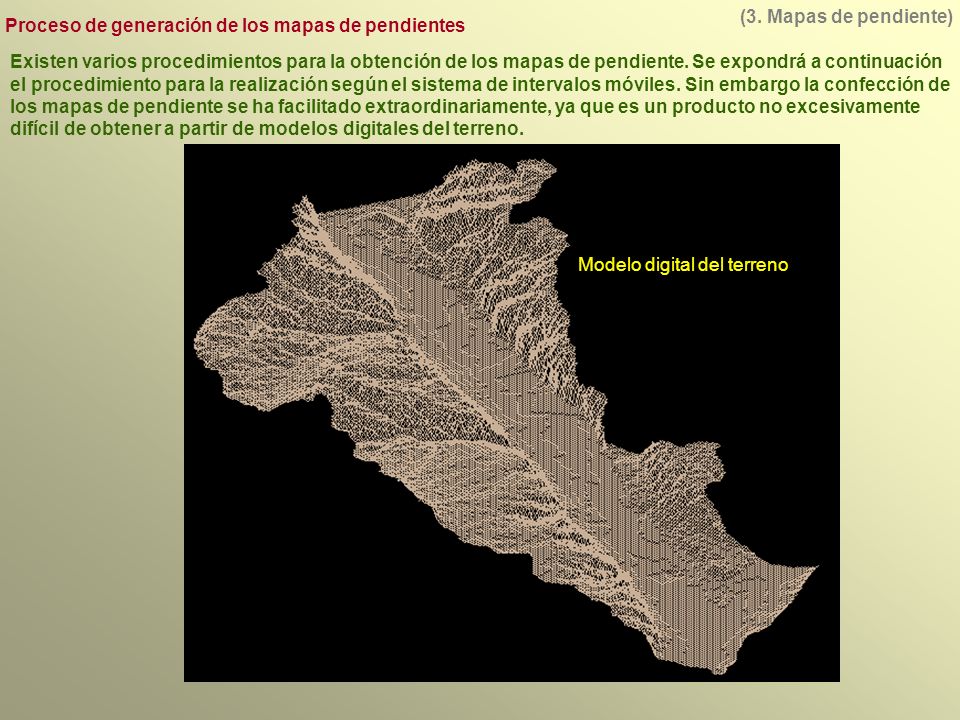

8 Proceso de generación de los mapas de pendientes
Existen varios procedimientos para la obtención de los mapas de pendiente. Se expondrá a continuación el procedimiento para la realización según el sistema de intervalos móviles. Sin embargo la confección de los mapas de pendiente se ha facilitado extraordinariamente, ya que es un producto no excesivamente difícil de obtener a partir de modelos digitales del terreno. Modelo digital del terreno Mapa: Víctor Gómez Montero y Verónica Maeso González

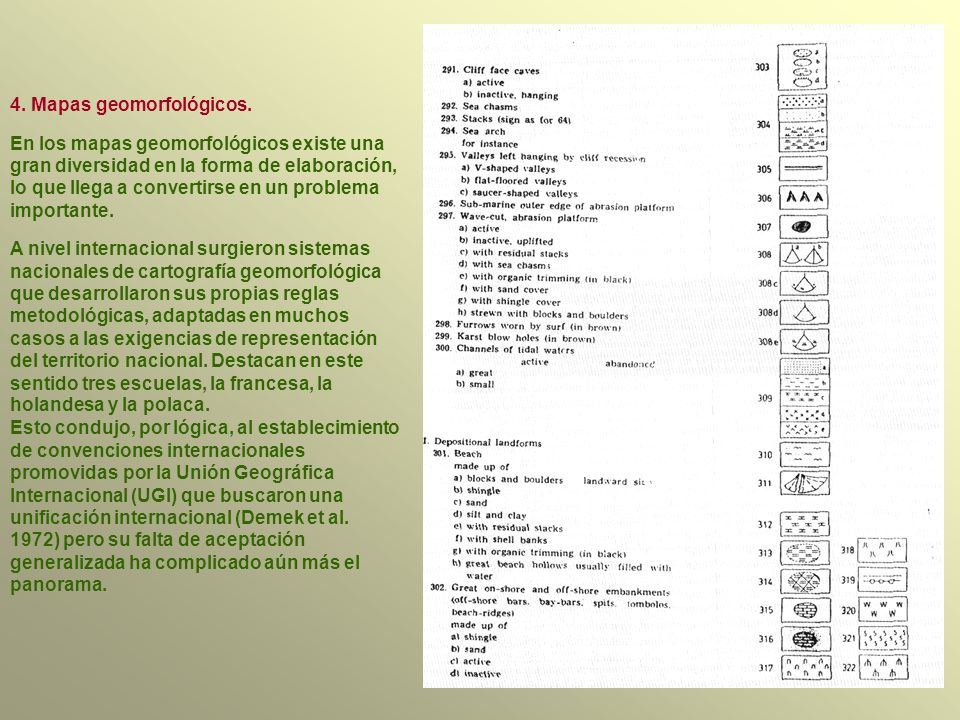

9 4. Mapas geomorfológicos.
En los mapas geomorfológicos existe una gran diversidad en la forma de elaboración, lo que llega a convertirse en un problema importante. A nivel internacional surgieron sistemas nacionales de cartografía geomorfológica que desarrollaron sus propias reglas metodológicas, adaptadas en muchos casos a las exigencias de representación del territorio nacional. Destacan en este sentido tres escuelas, la francesa, la holandesa y la polaca. Esto condujo, por lógica, al establecimiento de convenciones internacionales promovidas por la Unión Geográfica Internacional (UGI) que buscaron una unificación internacional (Demek et al. 1972) pero su falta de aceptación generalizada ha complicado aún más el panorama. Mapa: UGI. Demek

10 MAPA I.G.M.E MAPA S.E.G MAPA FRANCÉS
Un reflejo de estas condiciones es la situación de la cartografía geomorfológica en España, donde cabe resaltar: - el sistema cartográfico preconizado por la Sociedad Española de Geomorfología, muy reciente y con escasa producción aplicada debe ser una buena referencia en el futuro; - el sistema Geomorfológico Francés, que se sigue en la obra de Miguel Herrero del doble mapa de Toledo-Sonseca; - el IGME publica mapas geomorfológicos según un criterio propio. Se trata de mapas a 1: en algunas hojas de la Cuenca del Duero y del Ebro y a escala 1: en el resto de las hojas recientes. Al realizarse ya la representación sobre el contexto de un mapa geológico, se recogen cuestiones estrictamente geomorfológicas. (4. Mapas geomorfológicos.) Presentación: Jorge Moreu Sanmartín MAPA I.G.M.E MAPA S.E.G MAPA FRANCÉS

11 (4. Mapas geomorfológicos.)

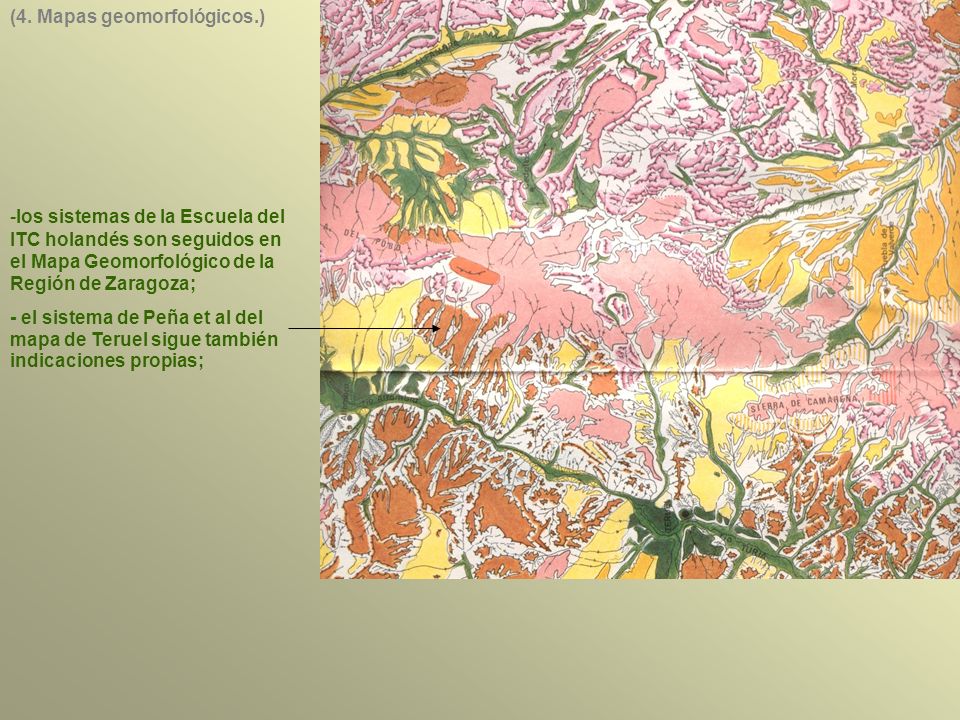

los sistemas de la Escuela del ITC holandés son seguidos en el Mapa Geomorfológico de la Región de Zaragoza; - el sistema de Peña et al del mapa de Teruel sigue también indicaciones propias; Mapa: Peña et al: Geomorfología de la provincia de Teruel

12 (4. Mapas geomorfológicos.)
- las Comunidades Autónomas elaboran sus propios mapas de Geomorfología con disparidad de criterios. Así en Madrid el Mapa Geomorfológico es completamente diferente, ya que se basa en el sistema de unidades fisiográficas de Pedraza; Mapa: Comunidad de Madrid

13 (4. Mapas geomorfológicos.)

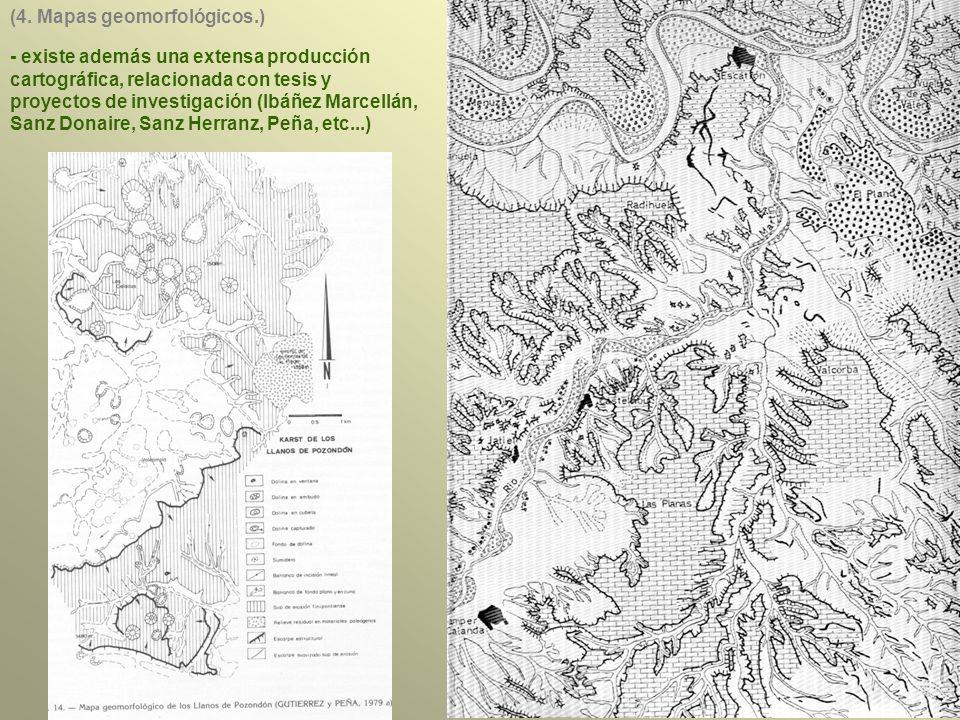

- existe además una extensa producción cartográfica, relacionada con tesis y proyectos de investigación (Ibáñez Marcellán, Sanz Donaire, Sanz Herranz, Peña, etc...) Mapa 1: Gutierrez y Peña. Llanos de Pozondón Mapa 2: M. Jesús Ibañez Marcellán. El piedemonte ibérico bajoaragonés

14 5. Escalas convenientes para el mapa geomorfológico
En relación a las escalas el mapa geomorfológico precisa escalas semejantes o algo mayores que el geológico: - así el mapa base más recomendable es el 1/25.000, con preferencia al 1/50.000; - mapas derivados los de menor escala 1/ a 1/ ; - se prestan mal a la cartografía de formas mapas mapas generales como el 1/ ; - mientras que escalas adecuadas para mapas de detalle son a 1/ o a 1/

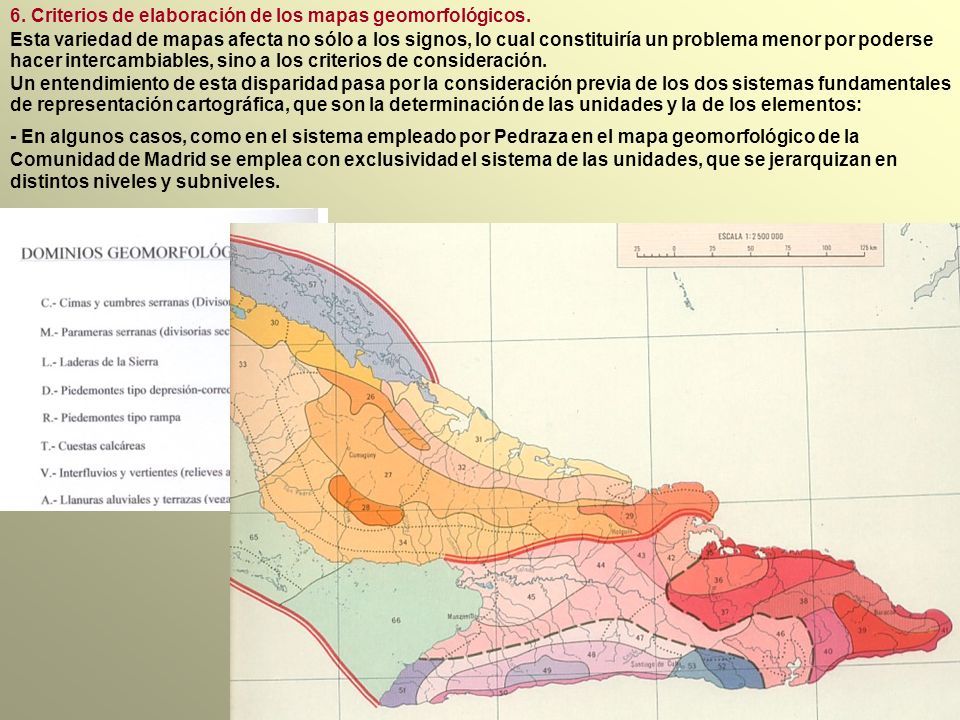

15 6. Criterios de elaboración de los mapas geomorfológicos.
Esta variedad de mapas afecta no sólo a los signos, lo cual constituiría un problema menor por poderse hacer intercambiables, sino a los criterios de consideración. Un entendimiento de esta disparidad pasa por la consideración previa de los dos sistemas fundamentales de representación cartográfica, que son la determinación de las unidades y la de los elementos: - En algunos casos, como en el sistema empleado por Pedraza en el mapa geomorfológico de la Comunidad de Madrid se emplea con exclusividad el sistema de las unidades, que se jerarquizan en distintos niveles y subniveles. Mapa: Atlas de Cuba

16 (6. Criterios de elaboración de los mapas geomorfológicos.)

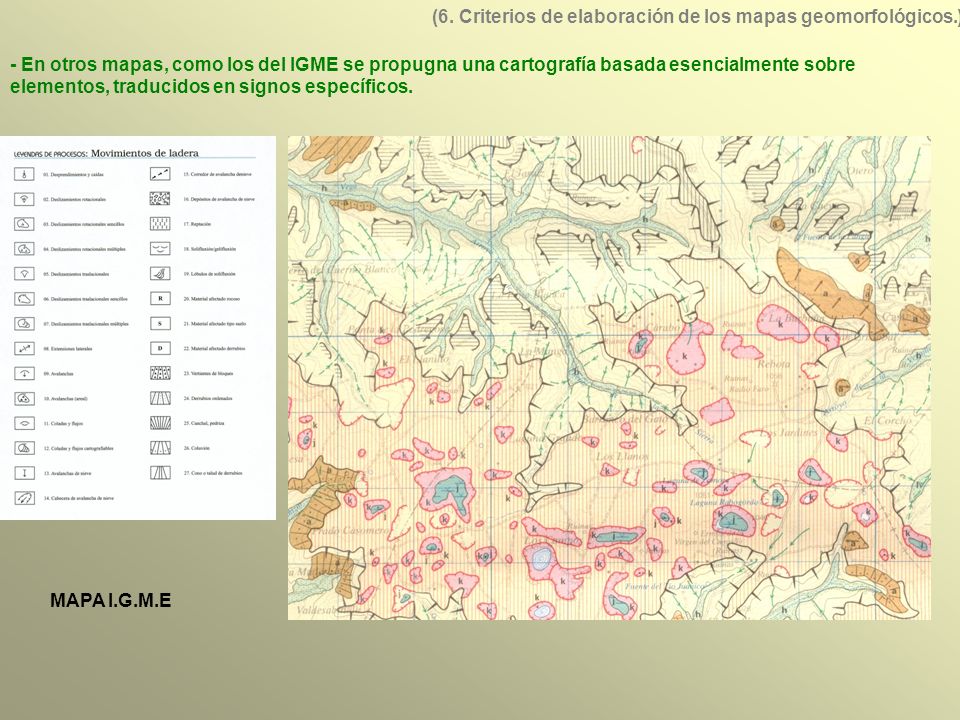

- En otros mapas, como los del IGME se propugna una cartografía basada esencialmente sobre elementos, traducidos en signos específicos. Mapa: I.G.M.E MAPA I.G.M.E

17 (6. Criterios de elaboración de los mapas geomorfológicos.)
- Finalmente un buen número de mapas utilizan tanto los sistemas de unidades superficiales como la representación de elementos. Mapa: Atlas de Cuba

18 (6. Criterios de elaboración de los mapas geomorfológicos.)

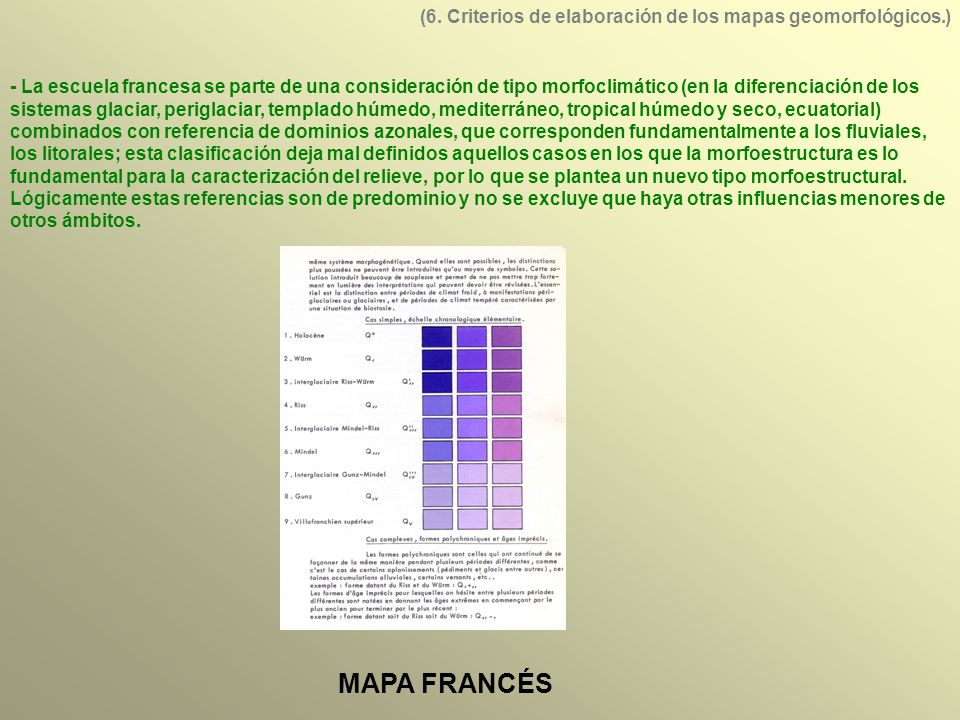

- La escuela francesa se parte de una consideración de tipo morfoclimático (en la diferenciación de los sistemas glaciar, periglaciar, templado húmedo, mediterráneo, tropical húmedo y seco, ecuatorial) combinados con referencia de dominios azonales, que corresponden fundamentalmente a los fluviales, los litorales; esta clasificación deja mal definidos aquellos casos en los que la morfoestructura es lo fundamental para la caracterización del relieve, por lo que se plantea un nuevo tipo morfoestructural. Lógicamente estas referencias son de predominio y no se excluye que haya otras influencias menores de otros ámbitos. Mapa: Normativa de la leyenda del Mapa Geomorfológico Francés MAPA FRANCÉS

19 MAPA S.E.G (6. Criterios de elaboración de los mapas geomorfológicos.)

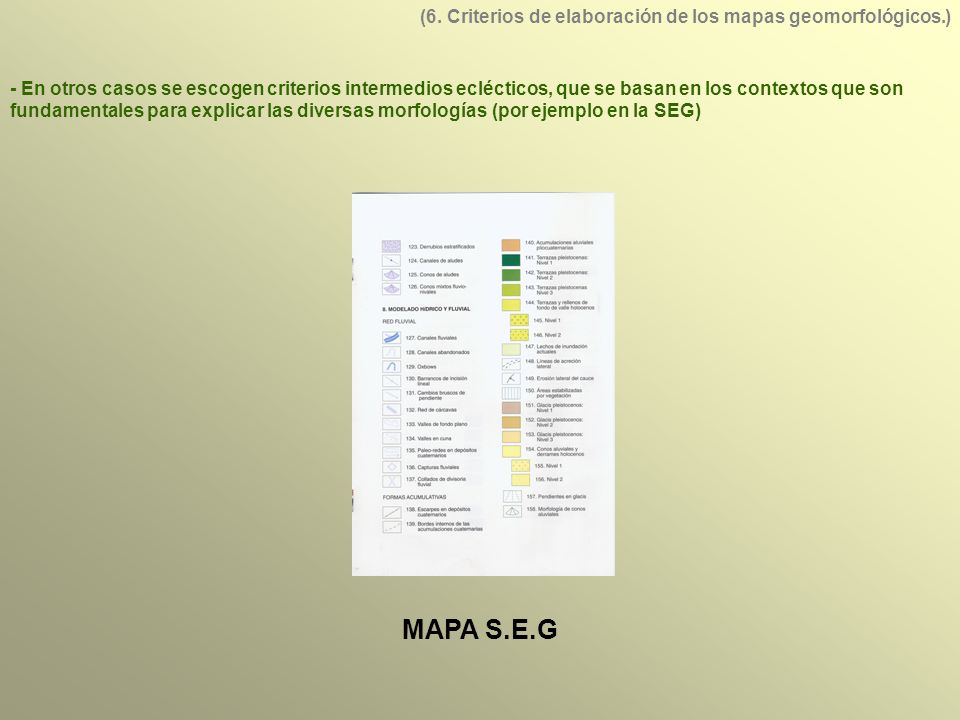

- En otros casos se escogen criterios intermedios eclécticos, que se basan en los contextos que son fundamentales para explicar las diversas morfologías (por ejemplo en la SEG) Fuente: Peña et al. Cartografía geomorfológica MAPA S.E.G

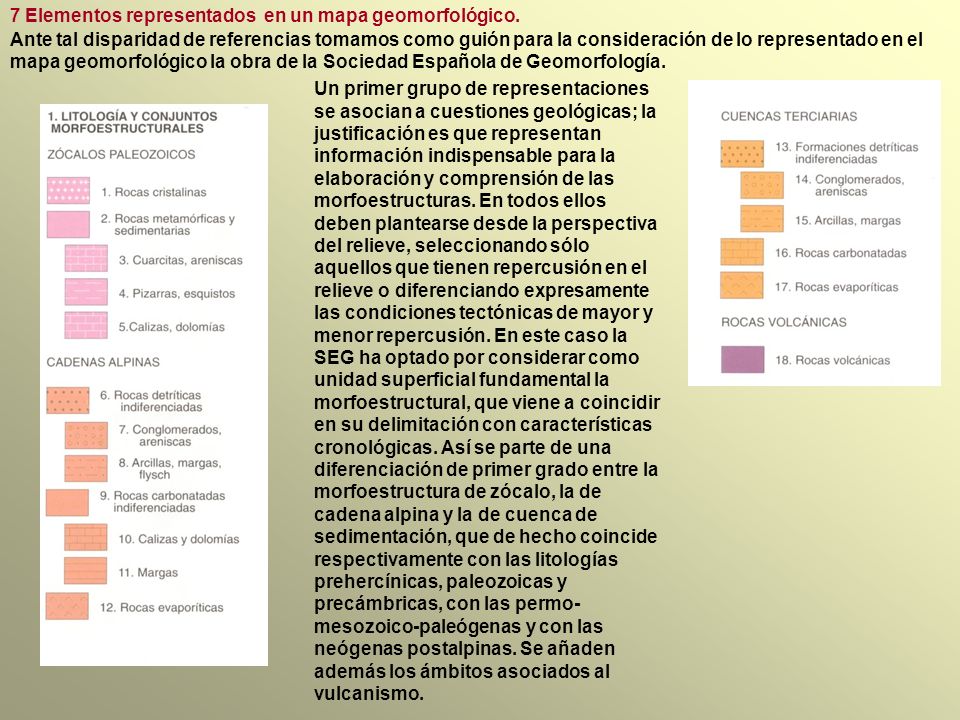

20 7 Elementos representados en un mapa geomorfológico.
Ante tal disparidad de referencias tomamos como guión para la consideración de lo representado en el mapa geomorfológico la obra de la Sociedad Española de Geomorfología. Un primer grupo de representaciones se asocian a cuestiones geológicas; la justificación es que representan información indispensable para la elaboración y comprensión de las morfoestructuras. En todos ellos deben plantearse desde la perspectiva del relieve, seleccionando sólo aquellos que tienen repercusión en el relieve o diferenciando expresamente las condiciones tectónicas de mayor y menor repercusión. En este caso la SEG ha optado por considerar como unidad superficial fundamental la morfoestructural, que viene a coincidir en su delimitación con características cronológicas. Así se parte de una diferenciación de primer grado entre la morfoestructura de zócalo, la de cadena alpina y la de cuenca de sedimentación, que de hecho coincide respectivamente con las litologías prehercínicas, paleozoicas y precámbricas, con las permo-mesozoico-paleógenas y con las neógenas postalpinas. Se añaden además los ámbitos asociados al vulcanismo. Fuente: Peña et al. Cartografía geomorfológica

21 (7 Elementos representados en un mapa geomorfológico.)

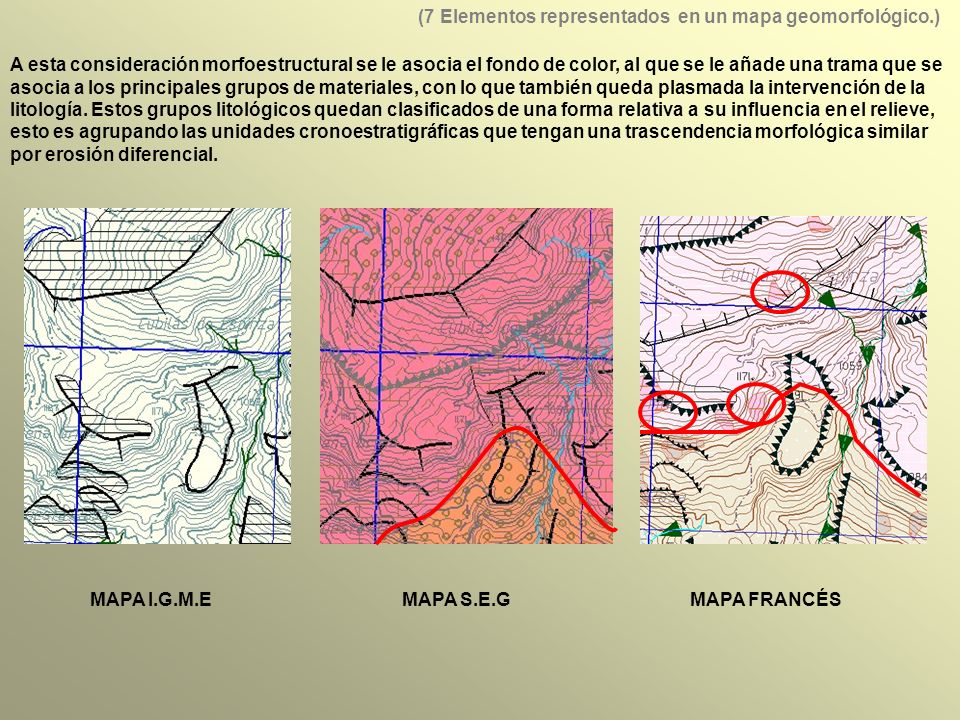

A esta consideración morfoestructural se le asocia el fondo de color, al que se le añade una trama que se asocia a los principales grupos de materiales, con lo que también queda plasmada la intervención de la litología. Estos grupos litológicos quedan clasificados de una forma relativa a su influencia en el relieve, esto es agrupando las unidades cronoestratigráficas que tengan una trascendencia morfológica similar por erosión diferencial. Mapa: Jorge Moreu Sanmartín MAPA I.G.M.E MAPA S.E.G MAPA FRANCÉS

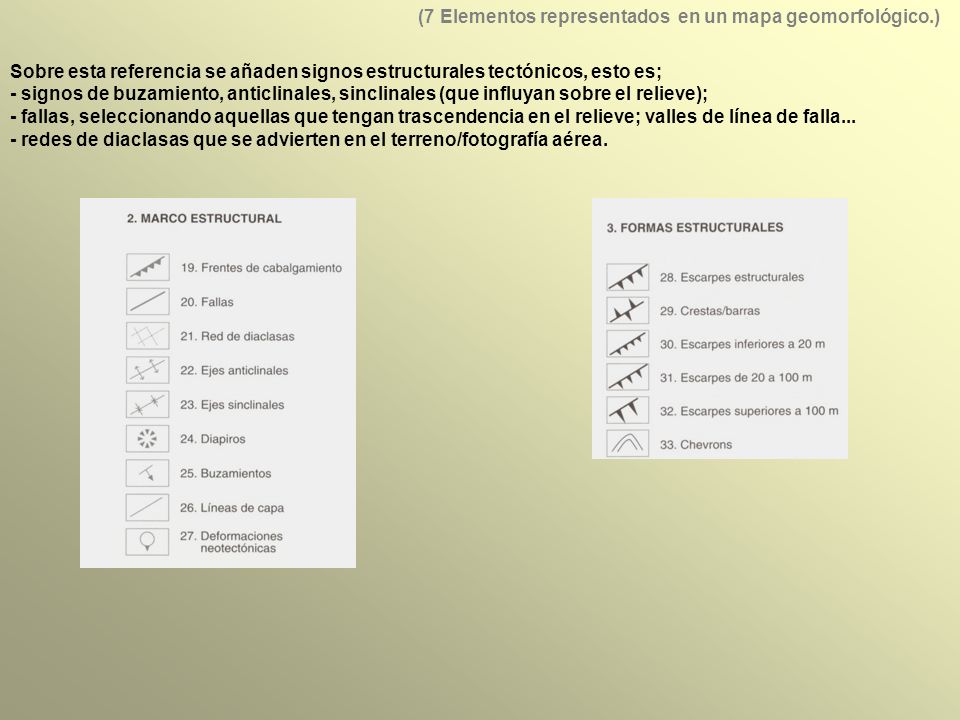

22 (7 Elementos representados en un mapa geomorfológico.)
Sobre esta referencia se añaden signos estructurales tectónicos, esto es; - signos de buzamiento, anticlinales, sinclinales (que influyan sobre el relieve); - fallas, seleccionando aquellas que tengan trascendencia en el relieve; valles de línea de falla... - redes de diaclasas que se advierten en el terreno/fotografía aérea. Fuente: Peña et al. Cartografía geomorfológica

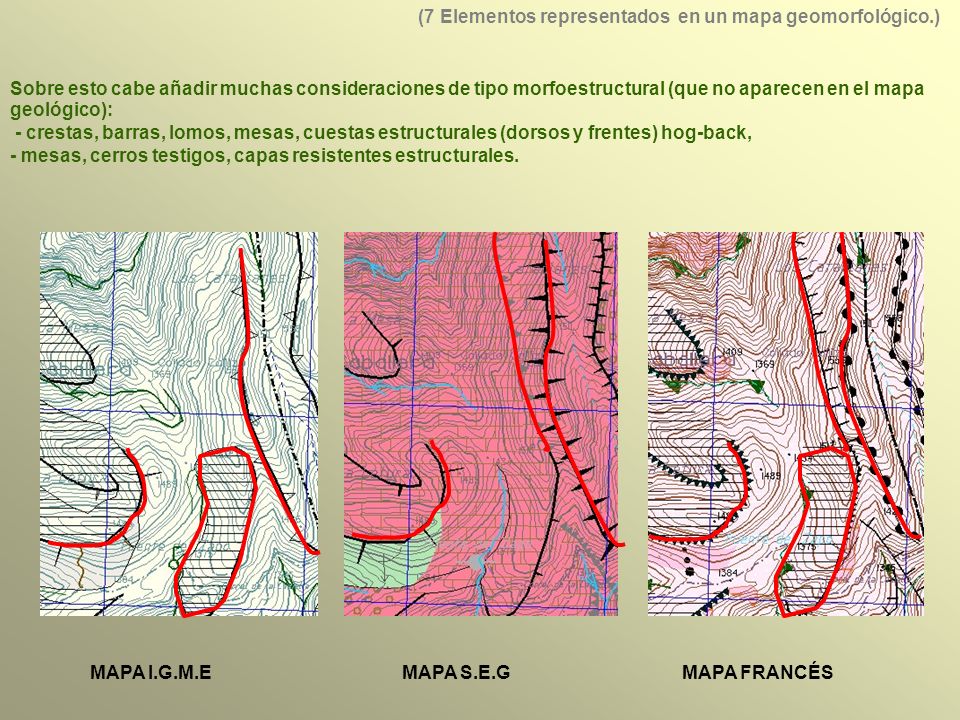

23 (7 Elementos representados en un mapa geomorfológico.)
Sobre esto cabe añadir muchas consideraciones de tipo morfoestructural (que no aparecen en el mapa geológico): - crestas, barras, lomos, mesas, cuestas estructurales (dorsos y frentes) hog-back, - mesas, cerros testigos, capas resistentes estructurales. Mapa: Jorge Moreu Sanmartín MAPA I.G.M.E MAPA S.E.G MAPA FRANCÉS

24 (7 Elementos representados en un mapa geomorfológico.)

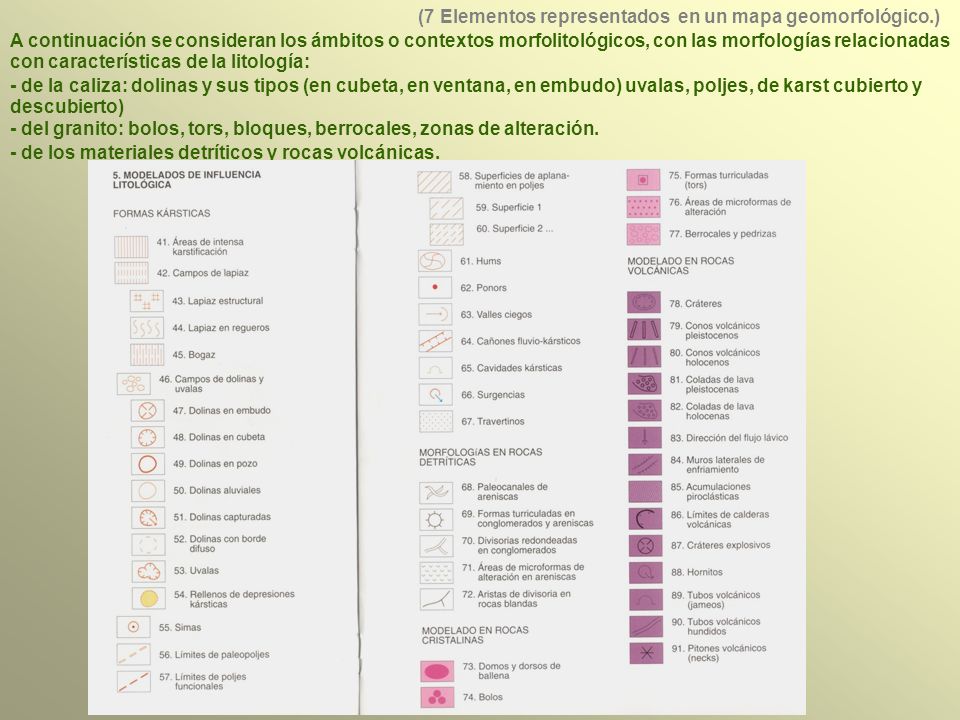

A continuación se consideran los ámbitos o contextos morfolitológicos, con las morfologías relacionadas con características de la litología: - de la caliza: dolinas y sus tipos (en cubeta, en ventana, en embudo) uvalas, poljes, de karst cubierto y descubierto) - del granito: bolos, tors, bloques, berrocales, zonas de alteración. - de los materiales detríticos y rocas volcánicas. Fuente: Peña et al. Cartografía geomorfológica

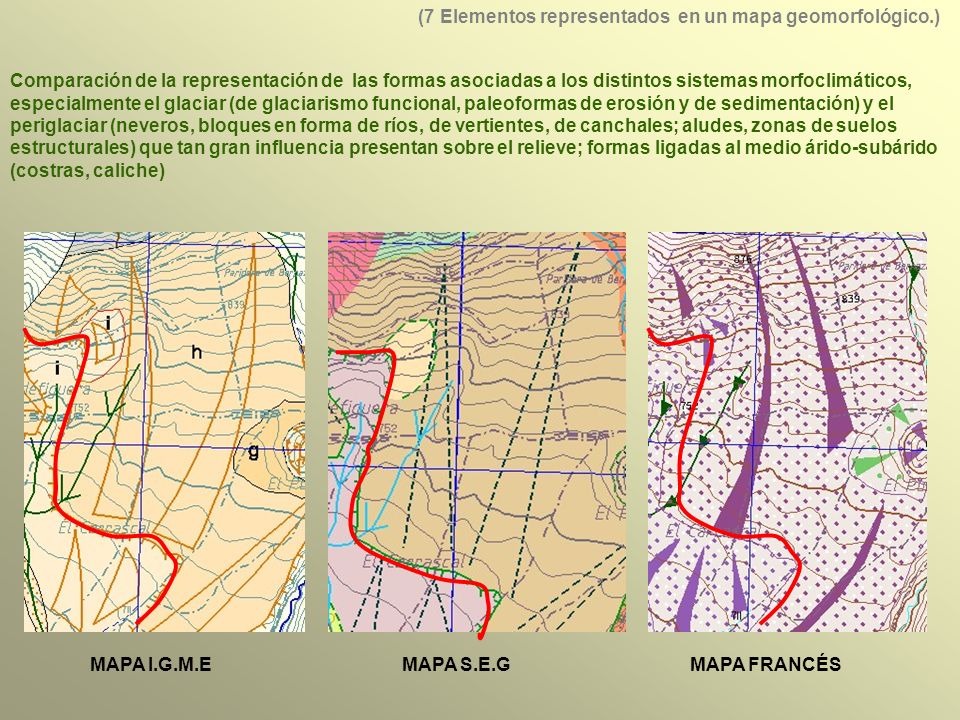

25 (7 Elementos representados en un mapa geomorfológico.)
Comparación de la representación de las formas asociadas a los distintos sistemas morfoclimáticos, especialmente el glaciar (de glaciarismo funcional, paleoformas de erosión y de sedimentación) y el periglaciar (neveros, bloques en forma de ríos, de vertientes, de canchales; aludes, zonas de suelos estructurales) que tan gran influencia presentan sobre el relieve; formas ligadas al medio árido-subárido (costras, caliche) Mapa: Jorge Moreu Sanmartín MAPA I.G.M.E MAPA S.E.G MAPA FRANCÉS

26 Modelado hídrico y fluvial
(7 Elementos representados en un mapa geomorfológico.) Modelado hídrico y fluvial Finalmente la influencia de factores que podemos considerar como azonales: - el modelado de los ríos, con formas de erosión y sedimentación, distinguiendo los lechos fluviales y terrazas normalmente numeradas, escarpes de terrazas entre los distintos niveles, indicaciones de la geometría de los límites, difusa, definida, pronunciada, paleocauces, meandros abandonados, fondos de valles, en forma de V, en forma plana (y en ese caso con bordes nítidos o no). - en cuanto a los torrentes se marcan los conos de deyección y los límites de las cuencas de recepción. Fuente: Peña et al. Cartografía geomorfológica

27 (7 Elementos representados en un mapa geomorfológico.)

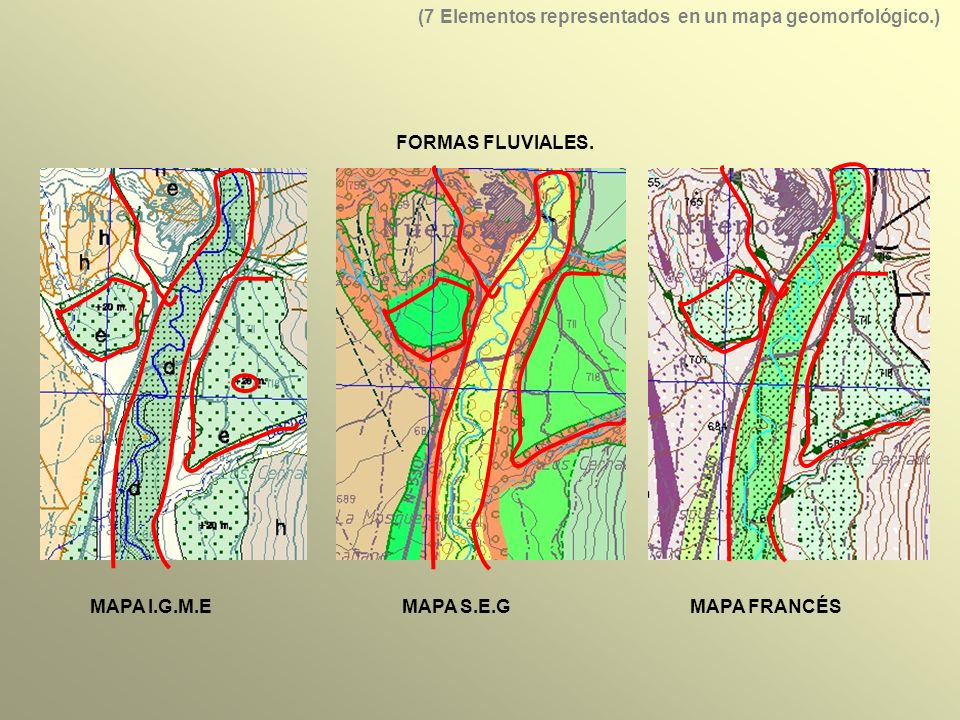

FORMAS FLUVIALES. Mapa: Jorge Moreu Sanmartín MAPA I.G.M.E MAPA S.E.G MAPA FRANCÉS

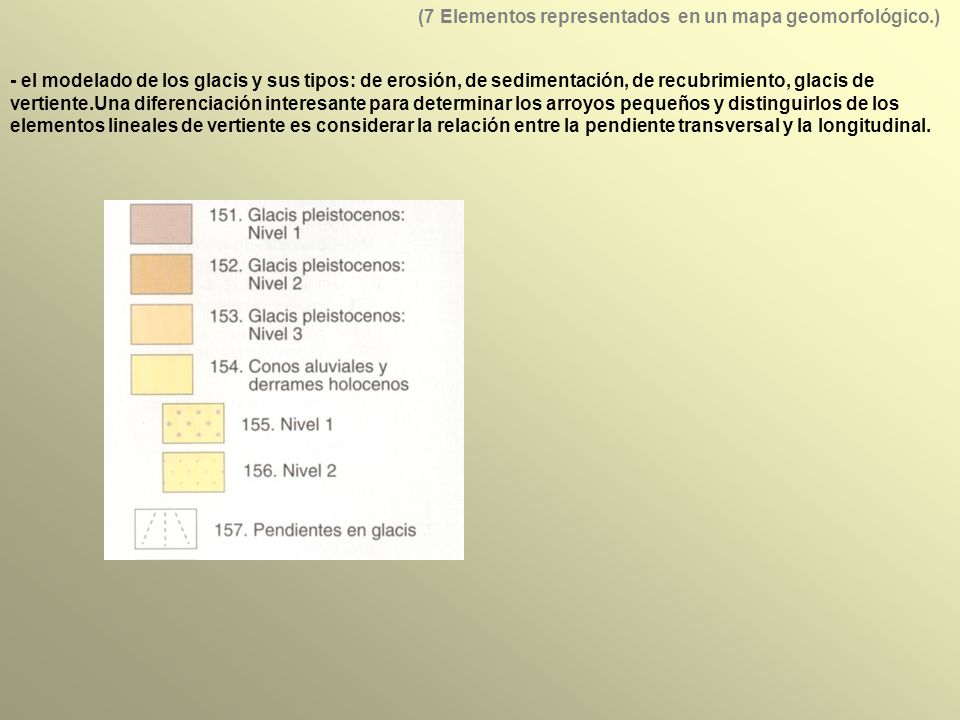

28 (7 Elementos representados en un mapa geomorfológico.)
- el modelado de los glacis y sus tipos: de erosión, de sedimentación, de recubrimiento, glacis de vertiente.Una diferenciación interesante para determinar los arroyos pequeños y distinguirlos de los elementos lineales de vertiente es considerar la relación entre la pendiente transversal y la longitudinal. Fuente: Peña et al. Cartografía geomorfológica

29 (7 Elementos representados en un mapa geomorfológico.)

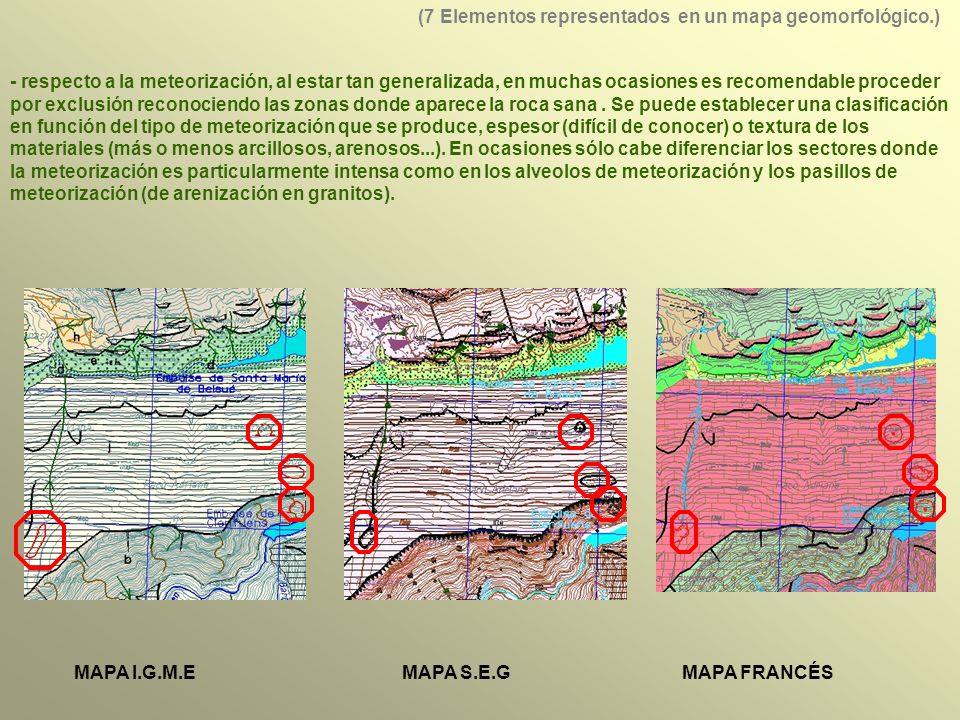

- respecto a la meteorización, al estar tan generalizada, en muchas ocasiones es recomendable proceder por exclusión reconociendo las zonas donde aparece la roca sana . Se puede establecer una clasificación en función del tipo de meteorización que se produce, espesor (difícil de conocer) o textura de los materiales (más o menos arcillosos, arenosos...). En ocasiones sólo cabe diferenciar los sectores donde la meteorización es particularmente intensa como en los alveolos de meteorización y los pasillos de meteorización (de arenización en granitos). Mapa: Jorge Moreu Sanmartín MAPA I.G.M.E MAPA S.E.G MAPA FRANCÉS

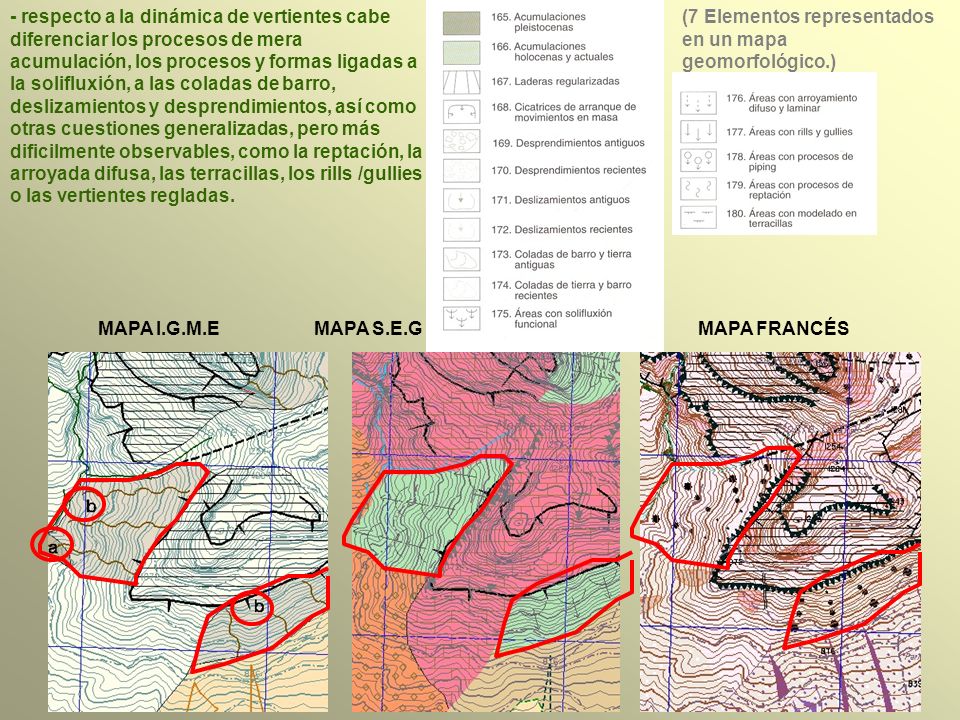

30 (7 Elementos representados en un mapa geomorfológico.)
- respecto a la dinámica de vertientes cabe diferenciar los procesos de mera acumulación, los procesos y formas ligadas a la solifluxión, a las coladas de barro, deslizamientos y desprendimientos, así como otras cuestiones generalizadas, pero más dificilmente observables, como la reptación, la arroyada difusa, las terracillas, los rills /gullies o las vertientes regladas. (7 Elementos representados en un mapa geomorfológico.) MAPA I.G.M.E MAPA S.E.G MAPA FRANCÉS Mapa: Jorge Moreu Sanmartín

31 (7 Elementos representados en un mapa geomorfológico.)

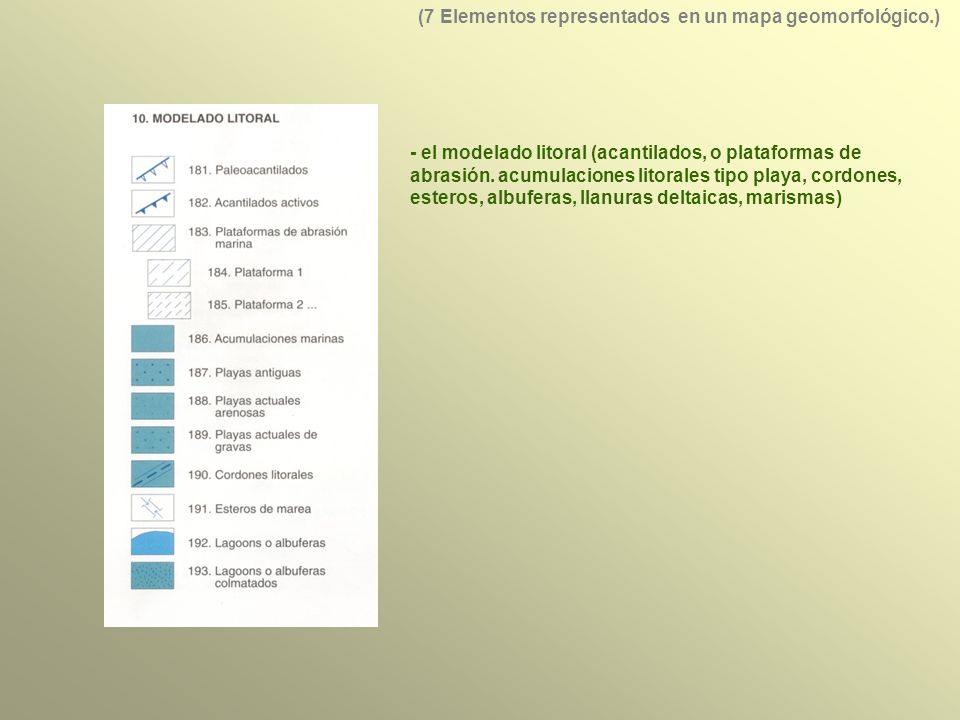

- el modelado litoral (acantilados, o plataformas de abrasión. acumulaciones litorales tipo playa, cordones, esteros, albuferas, llanuras deltaicas, marismas) Fuente: Peña et al. Cartografía geomorfológica

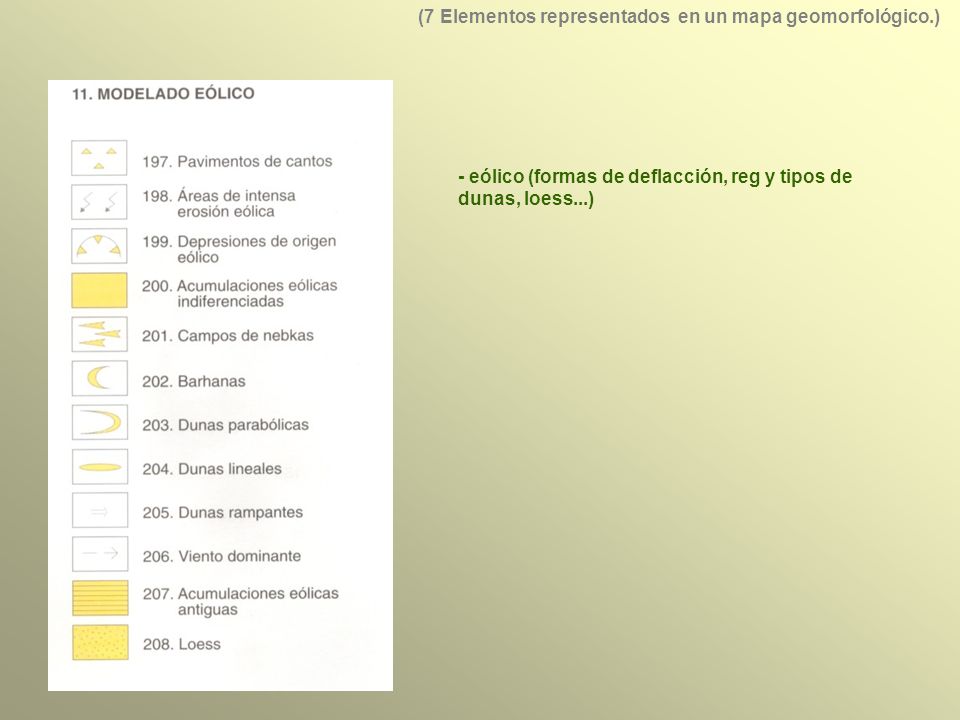

32 (7 Elementos representados en un mapa geomorfológico.)
- eólico (formas de deflacción, reg y tipos de dunas, loess...) Fuente: Peña et al. Cartografía geomorfológica

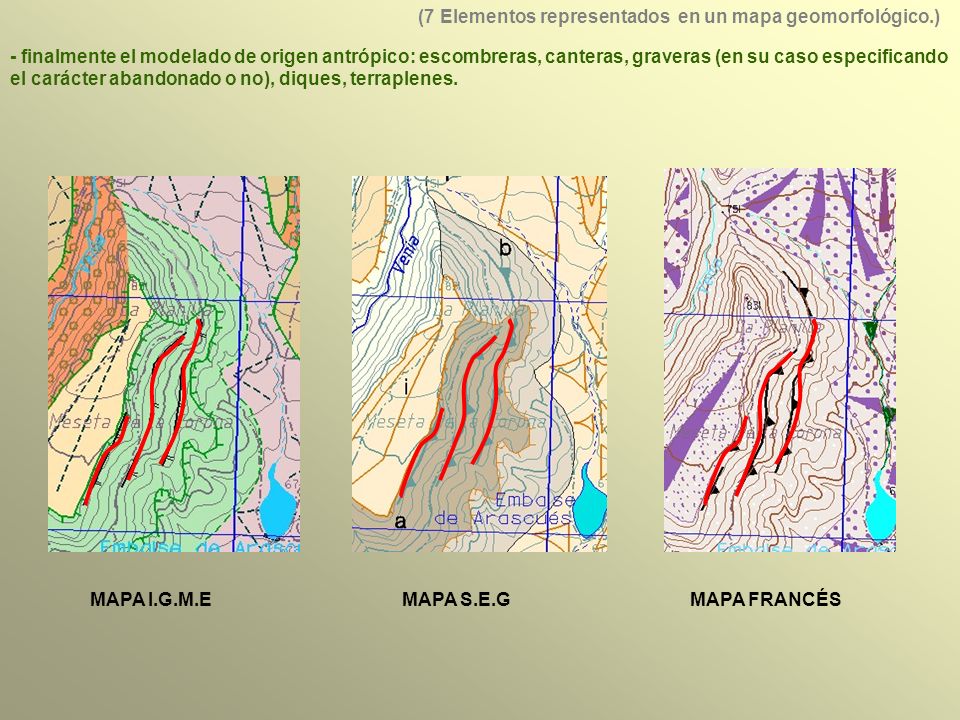

33 (7 Elementos representados en un mapa geomorfológico.)
- finalmente el modelado de origen antrópico: escombreras, canteras, graveras (en su caso especificando el carácter abandonado o no), diques, terraplenes. Mapa: Jorge Moreu Sanmartín MAPA I.G.M.E MAPA S.E.G MAPA FRANCÉS

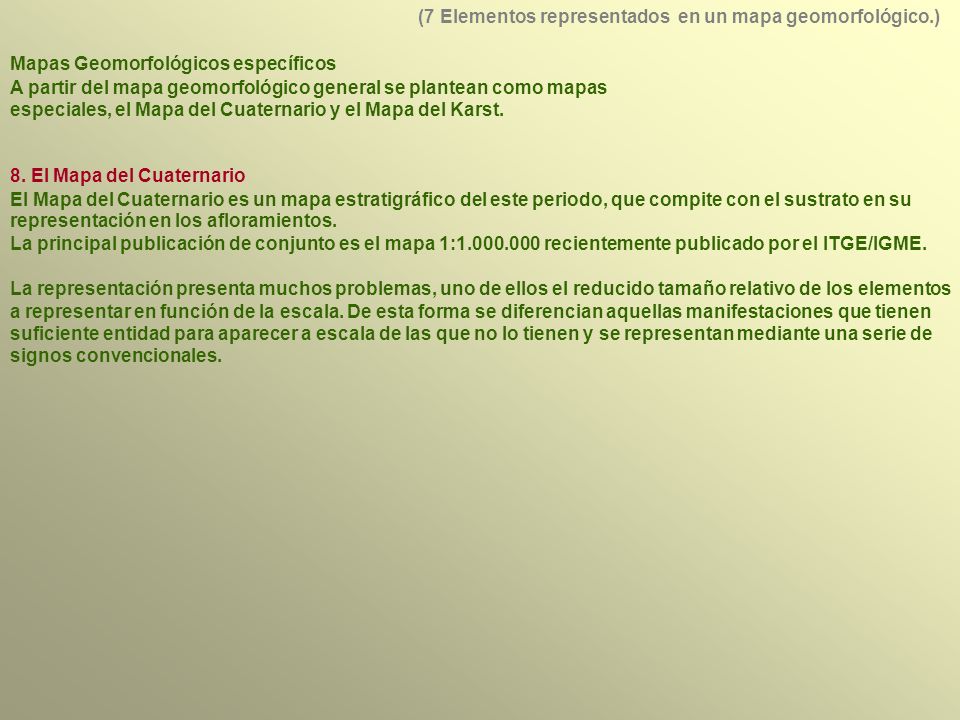

34 (7 Elementos representados en un mapa geomorfológico.)
Mapas Geomorfológicos específicos A partir del mapa geomorfológico general se plantean como mapas especiales, el Mapa del Cuaternario y el Mapa del Karst. 8. El Mapa del Cuaternario El Mapa del Cuaternario es un mapa estratigráfico del este periodo, que compite con el sustrato en su representación en los afloramientos. La principal publicación de conjunto es el mapa 1: recientemente publicado por el ITGE/IGME. La representación presenta muchos problemas, uno de ellos el reducido tamaño relativo de los elementos a representar en función de la escala. De esta forma se diferencian aquellas manifestaciones que tienen suficiente entidad para aparecer a escala de las que no lo tienen y se representan mediante una serie de signos convencionales.

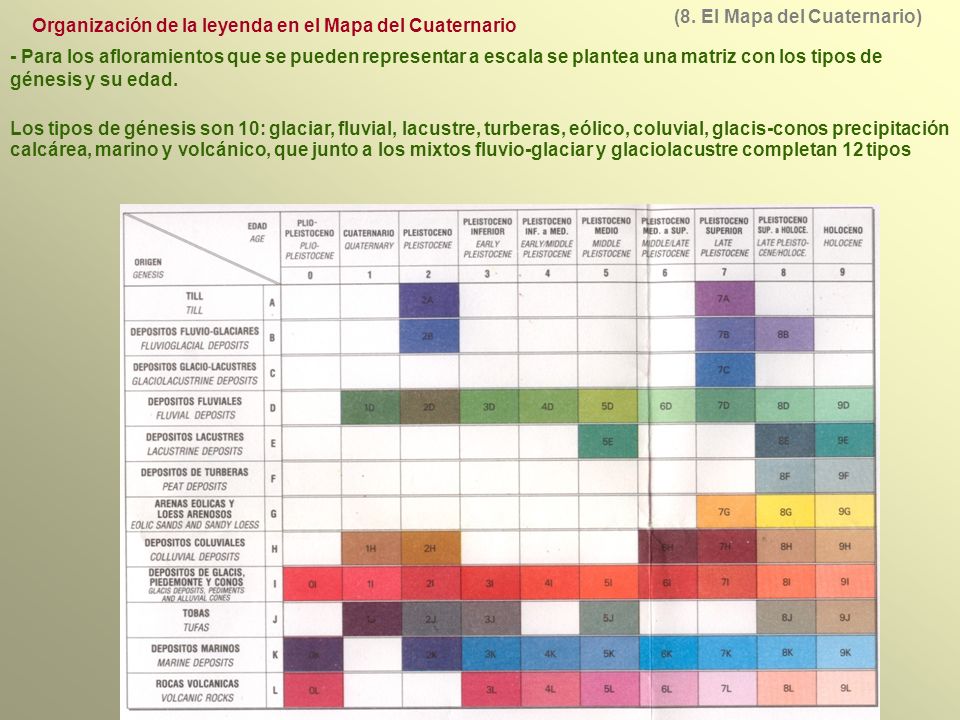

35 (8. El Mapa del Cuaternario)
Organización de la leyenda en el Mapa del Cuaternario - Para los afloramientos que se pueden representar a escala se plantea una matriz con los tipos de génesis y su edad. Los tipos de génesis son 10: glaciar, fluvial, lacustre, turberas, eólico, coluvial, glacis-conos precipitación calcárea, marino y volcánico, que junto a los mixtos fluvio-glaciar y glaciolacustre completan 12 tipos Mapa del Cuaternario

36 (8. El Mapa del Cuaternario)

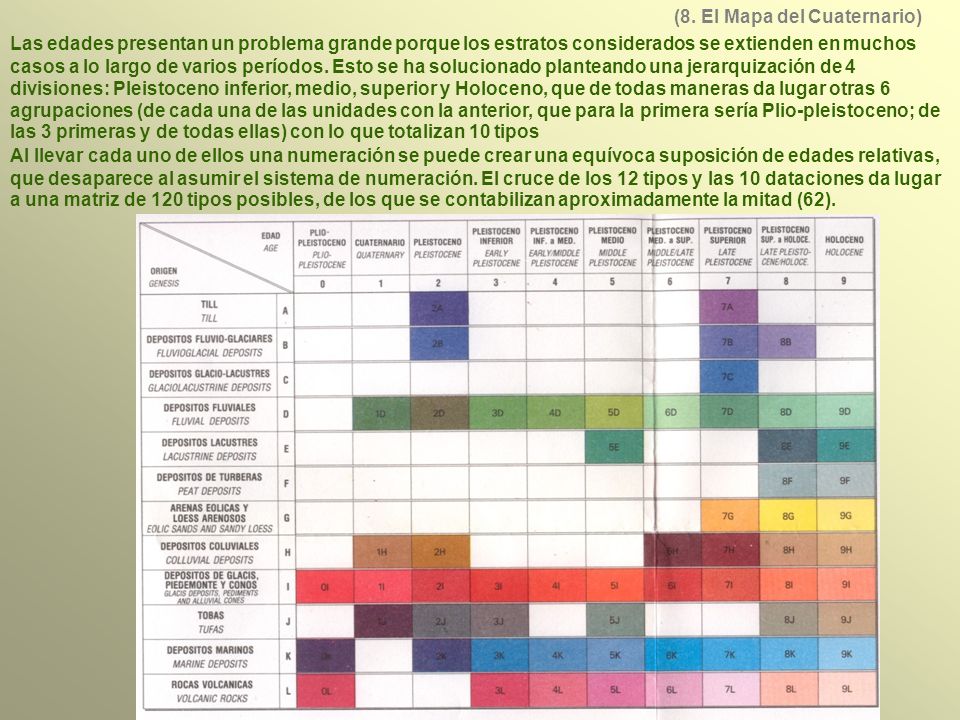

Las edades presentan un problema grande porque los estratos considerados se extienden en muchos casos a lo largo de varios períodos. Esto se ha solucionado planteando una jerarquización de 4 divisiones: Pleistoceno inferior, medio, superior y Holoceno, que de todas maneras da lugar otras 6 agrupaciones (de cada una de las unidades con la anterior, que para la primera sería Plio-pleistoceno; de las 3 primeras y de todas ellas) con lo que totalizan 10 tipos Al llevar cada uno de ellos una numeración se puede crear una equívoca suposición de edades relativas, que desaparece al asumir el sistema de numeración. El cruce de los 12 tipos y las 10 dataciones da lugar a una matriz de 120 tipos posibles, de los que se contabilizan aproximadamente la mitad (62). Mapa del Cuaternario

37 (8. El Mapa del Cuaternario)

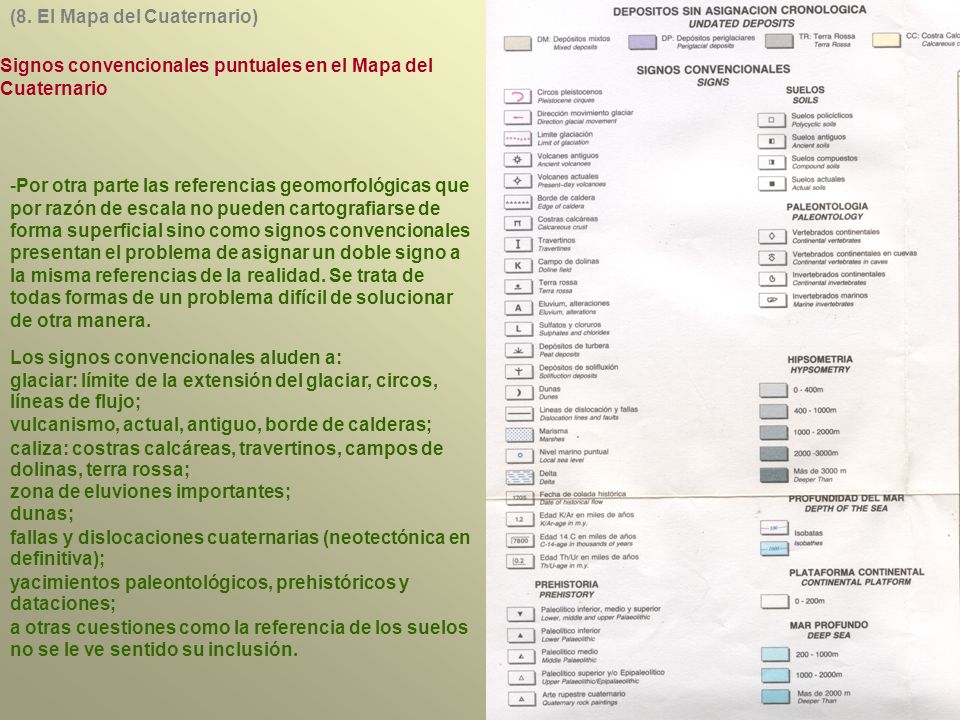

Signos convencionales puntuales en el Mapa del Cuaternario Por otra parte las referencias geomorfológicas que por razón de escala no pueden cartografiarse de forma superficial sino como signos convencionales presentan el problema de asignar un doble signo a la misma referencias de la realidad. Se trata de todas formas de un problema difícil de solucionar de otra manera. Los signos convencionales aluden a: glaciar: límite de la extensión del glaciar, circos, líneas de flujo; vulcanismo, actual, antiguo, borde de calderas; caliza: costras calcáreas, travertinos, campos de dolinas, terra rossa; zona de eluviones importantes; dunas; fallas y dislocaciones cuaternarias (neotectónica en definitiva); yacimientos paleontológicos, prehistóricos y dataciones; a otras cuestiones como la referencia de los suelos no se le ve sentido su inclusión. Mapa del Cuaternario

38 9. Mapas del karst 9. En los mapas del karst se plantean las condiciones específicas relativas al modelado kárstico. Fundamentalmente se consideran formas de relieve, expresados mediante signos puntuales (lapiaz, dolinas, cenotes, poljés, valles ciegos, conos y cúpulas kársticas, puentes, cuevas). Por otra parte se especifican tipos de karst, que se representan como fondos de color. En España la publicación fundamental al respecto es el Mapa del Karst a escala 1: Mapa: Atlas de Cuba

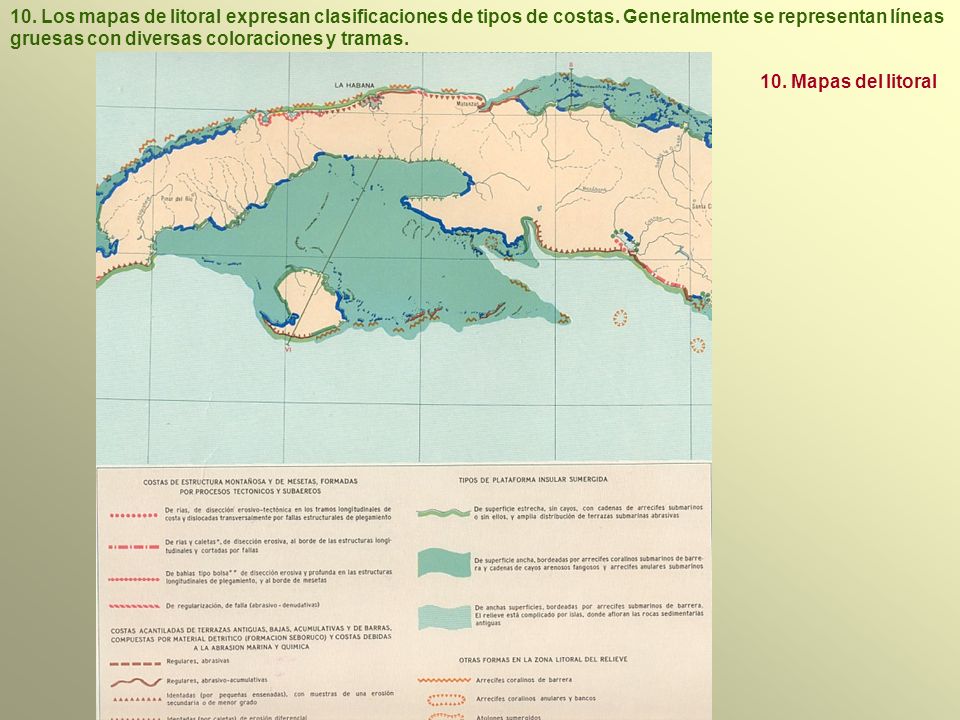

39 10. Los mapas de litoral expresan clasificaciones de tipos de costas
10. Los mapas de litoral expresan clasificaciones de tipos de costas. Generalmente se representan líneas gruesas con diversas coloraciones y tramas. 10. Mapas del litoral Mapa: Atlas de Cuba

40 11. Los mapas de erosionabilidad
Una serie de mapas, de gran significado geomorfológico, pero que han sido desarrollados ante todo por su interés agronómico son los mapas de pérdidas de suelo o de erosionabilidad. 11. Los mapas de erosionabilidad La erosión se determina por la aplicación de una serie de fórmulas en las que intervienen los principales factores generadores establecidas según distintos criterios. Al respecto destaca el sencillo índice de Fournier sobre agresividad del clima, que se establece en función de la importancia relativa de las lluvias del periodo máximo respecto ala referencia general. Esto se concreta como la precipitación mensual más alta elevada al cuadrado en relación a la precipitación media anual. Este sistema ha sido aplicado también a los datos de valores de máxima concentración en 24 horas. Como se ve el único factor que se considera aquí es el pluviométrico. Mapa: Atlas de la Cuenca del Guadarrama a su paso por la Comunidad de Madrid: Diego Murat Salinero, Cristina Ortega Colomo y Luis Hierro Vicente

41 (11. Los mapas de erosionabilidad)

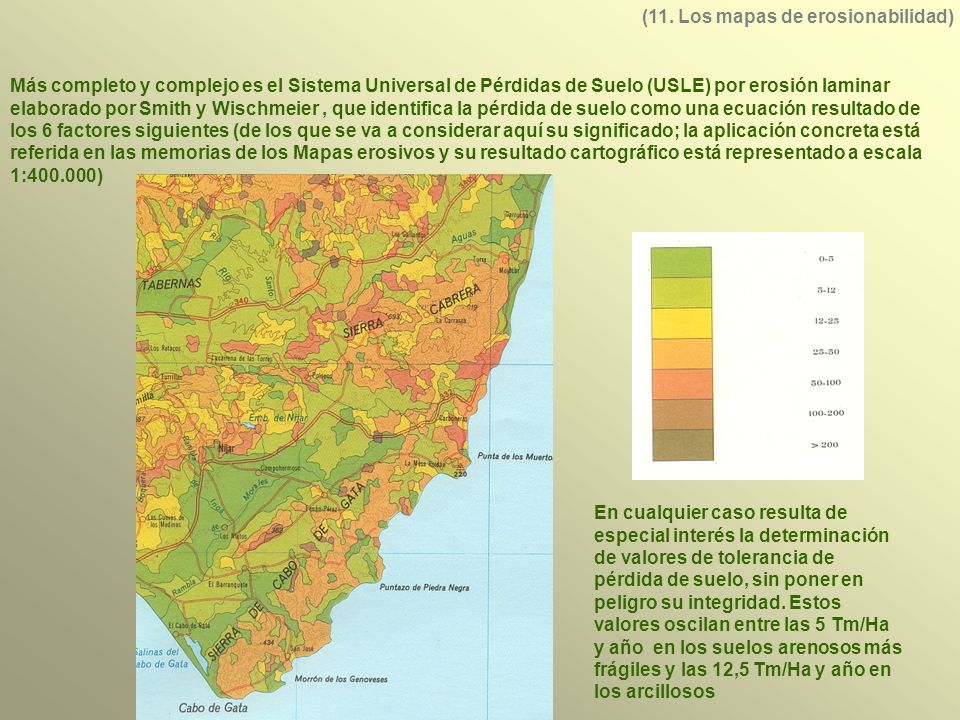

Más completo y complejo es el Sistema Universal de Pérdidas de Suelo (USLE) por erosión laminar elaborado por Smith y Wischmeier , que identifica la pérdida de suelo como una ecuación resultado de los 6 factores siguientes (de los que se va a considerar aquí su significado; la aplicación concreta está referida en las memorias de los Mapas erosivos y su resultado cartográfico está representado a escala 1: ) Mapa: Mapa de Estados Erosivos En cualquier caso resulta de especial interés la determinación de valores de tolerancia de pérdida de suelo, sin poner en peligro su integridad. Estos valores oscilan entre las 5 Tm/Ha y año en los suelos arenosos más frágiles y las 12,5 Tm/Ha y año en los arcillosos

42 (11. Los mapas de erosionabilidad)

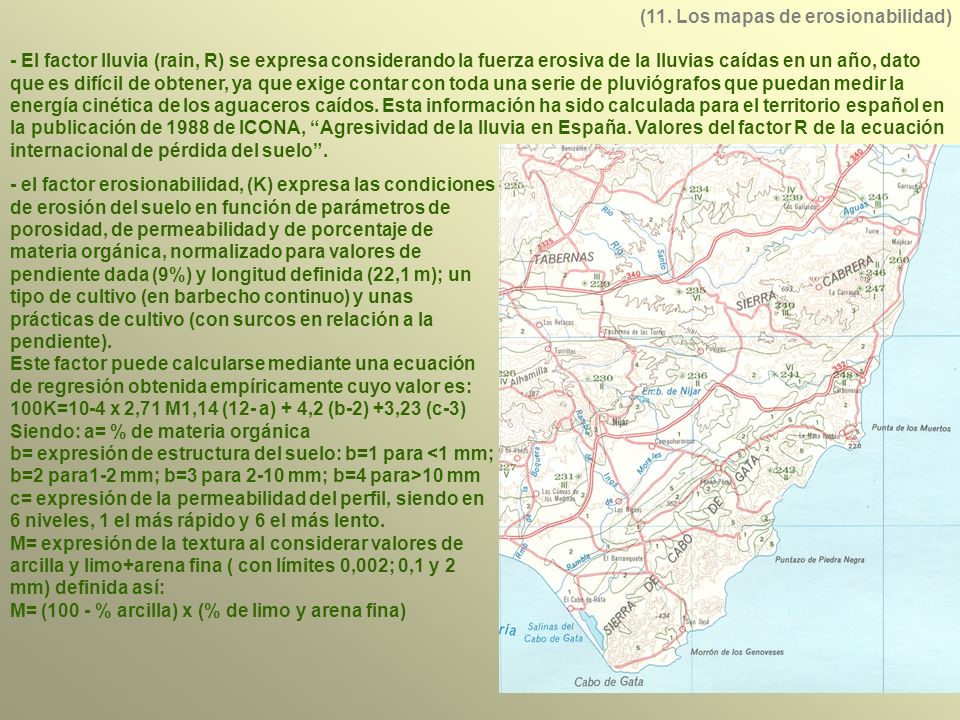

- El factor lluvia (rain, R) se expresa considerando la fuerza erosiva de la lluvias caídas en un año, dato que es difícil de obtener, ya que exige contar con toda una serie de pluviógrafos que puedan medir la energía cinética de los aguaceros caídos. Esta información ha sido calculada para el territorio español en la publicación de 1988 de ICONA, “Agresividad de la lluvia en España. Valores del factor R de la ecuación internacional de pérdida del suelo”. - el factor erosionabilidad, (K) expresa las condiciones de erosión del suelo en función de parámetros de porosidad, de permeabilidad y de porcentaje de materia orgánica, normalizado para valores de pendiente dada (9%) y longitud definida (22,1 m); un tipo de cultivo (en barbecho continuo) y unas prácticas de cultivo (con surcos en relación a la pendiente). Este factor puede calcularse mediante una ecuación de regresión obtenida empíricamente cuyo valor es: 100K=10-4 x 2,71 M1,14 (12- a) + 4,2 (b-2) +3,23 (c-3) Siendo: a= % de materia orgánica b= expresión de estructura del suelo: b=1 para <1 mm; b=2 para1-2 mm; b=3 para 2-10 mm; b=4 para>10 mm c= expresión de la permeabilidad del perfil, siendo en 6 niveles, 1 el más rápido y 6 el más lento. M= expresión de la textura al considerar valores de arcilla y limo+arena fina ( con límites 0,002; 0,1 y 2 mm) definida así: M= (100 - % arcilla) x (% de limo y arena fina) Mapa: Mapa de Estados Erosivos

43 (11. Los mapas de erosionabilidad)

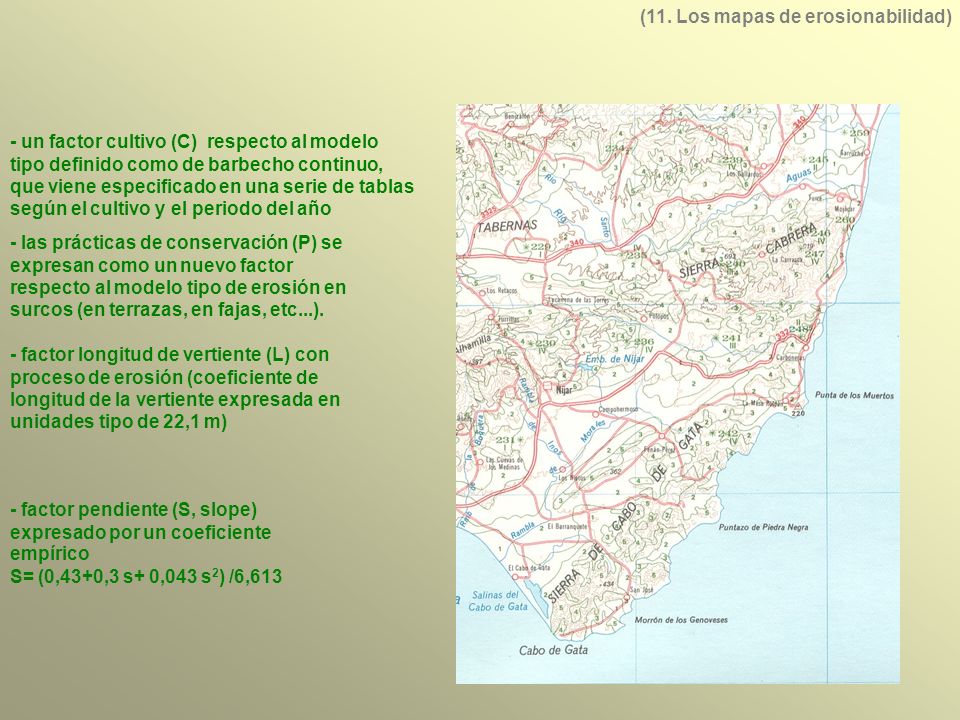

- un factor cultivo (C) respecto al modelo tipo definido como de barbecho continuo, que viene especificado en una serie de tablas según el cultivo y el periodo del año - las prácticas de conservación (P) se expresan como un nuevo factor respecto al modelo tipo de erosión en surcos (en terrazas, en fajas, etc...). - factor longitud de vertiente (L) con proceso de erosión (coeficiente de longitud de la vertiente expresada en unidades tipo de 22,1 m) Mapa: Mapa de Estados Erosivos - factor pendiente (S, slope) expresado por un coeficiente empírico S= (0,43+0,3 s+ 0,043 s2) /6,613

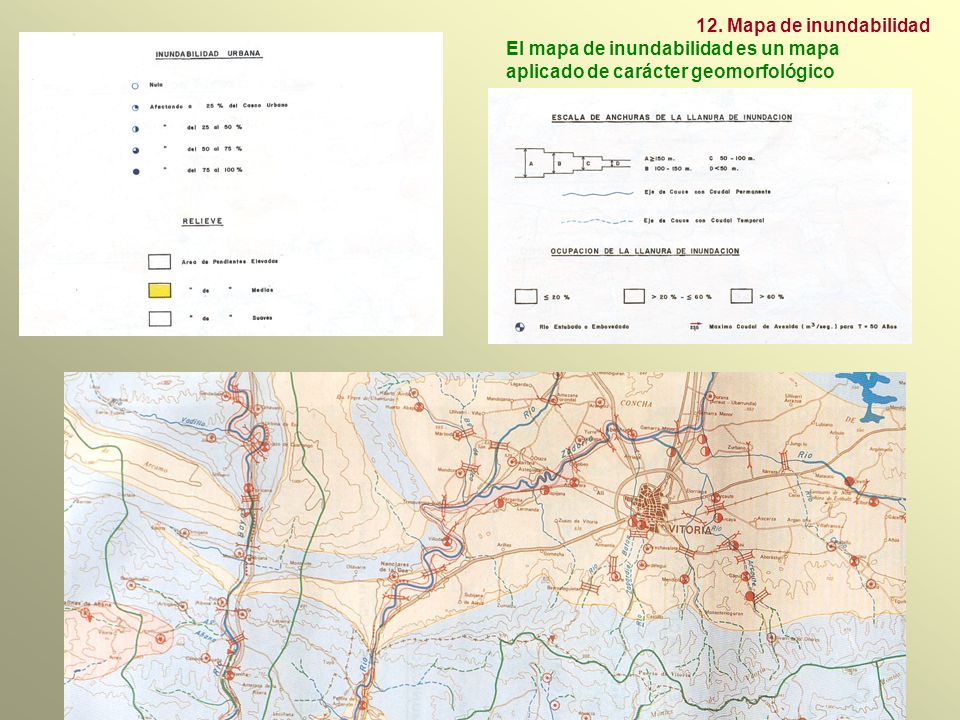

44 12. Mapa de inundabilidad El mapa de inundabilidad es un mapa aplicado de carácter geomorfológico Mapa y gráficos: Martinez-Torres,L.M. Principales tipos de mapas geóticos : guía de mapas temáticos para el análisis del medio físico

45 12. Mapas de procesos activos

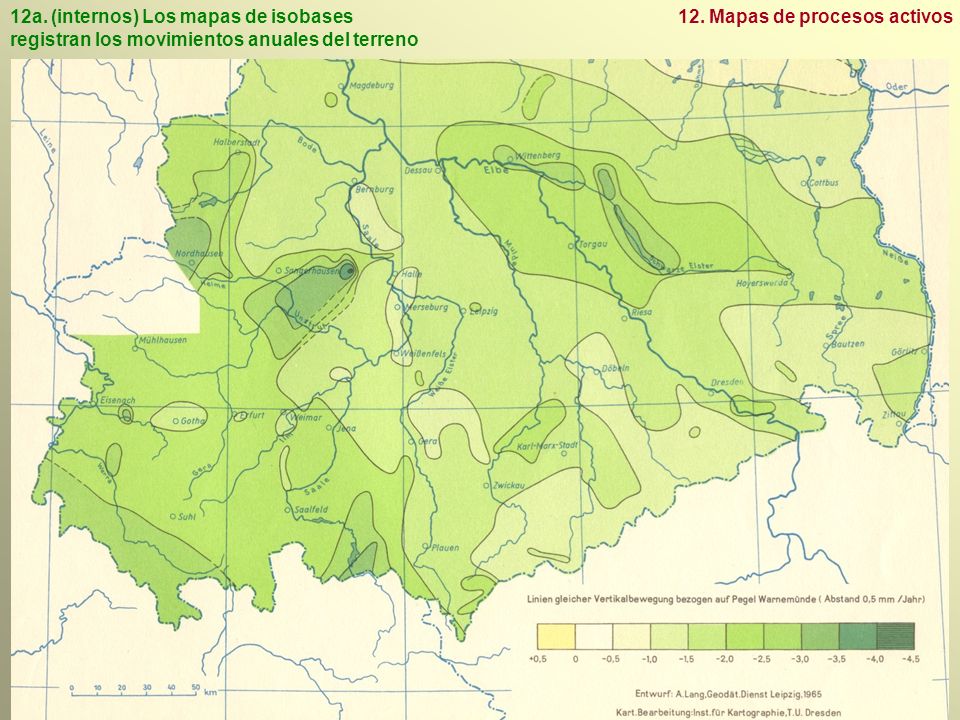

12a. (internos) Los mapas de isobases registran los movimientos anuales del terreno 12. Mapas de procesos activos Mapa: Cartografía de la DDR

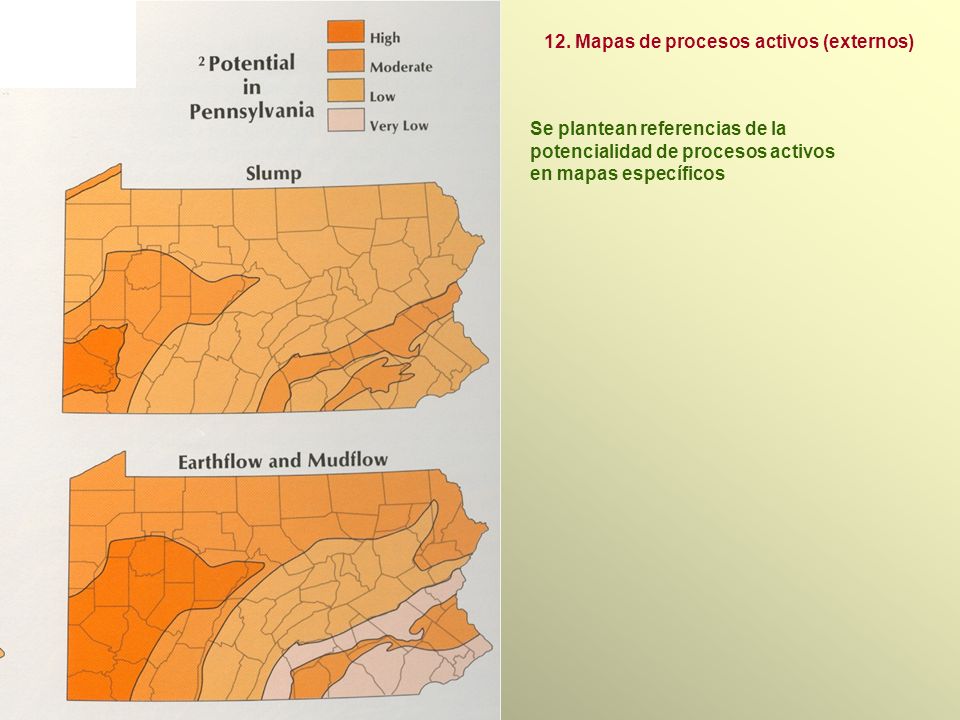

46 12. Mapas de procesos activos (externos)
Se plantean referencias de la potencialidad de procesos activos en mapas específicos Mapa: Atlas of Pennsylvania
