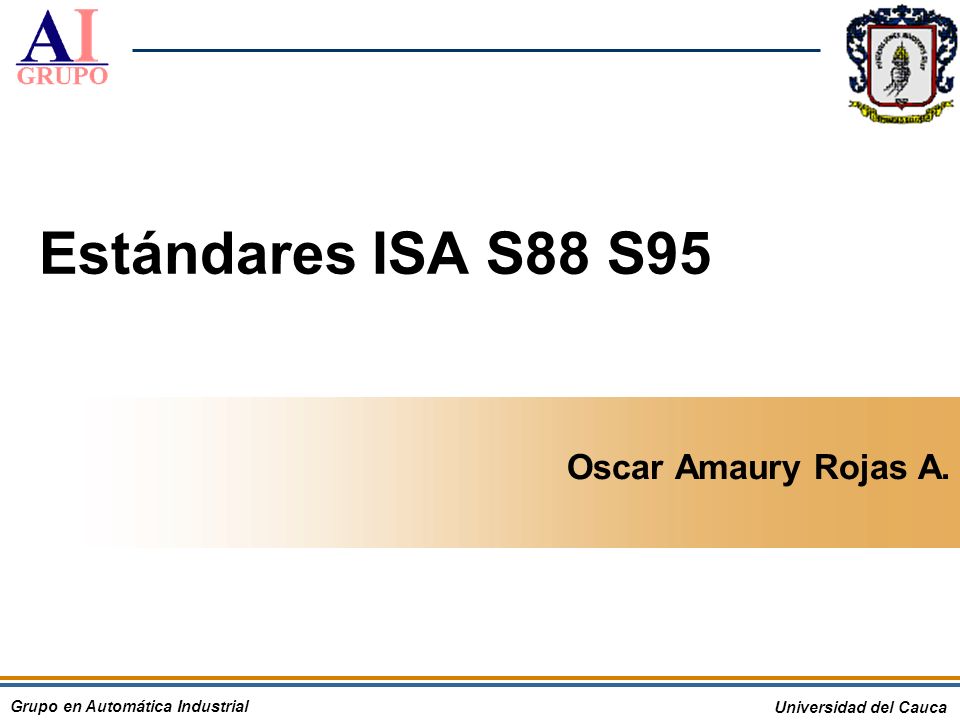

1 Universidad del Cauca Grupo en Automática Industrial Estándares ISA S88 S95 Oscar Amaury Rojas A.

2 Estándares ISA S88 S95 Introducción

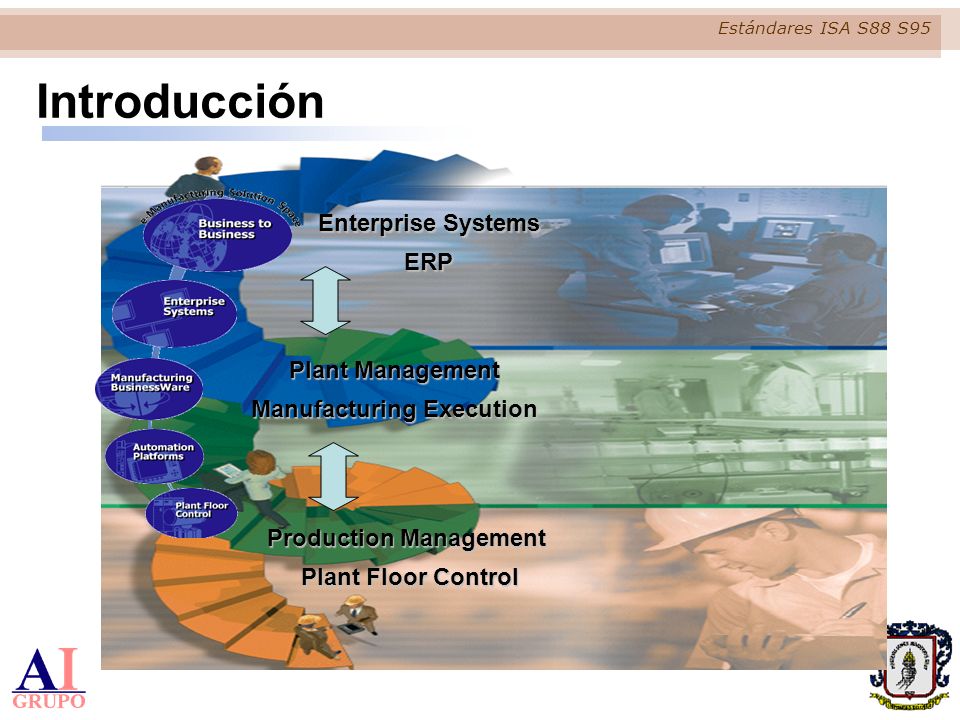

3 Estándares ISA S88 S95 Production Management Plant Floor Control Plant Management Manufacturing Execution Enterprise Systems ERP Introducción

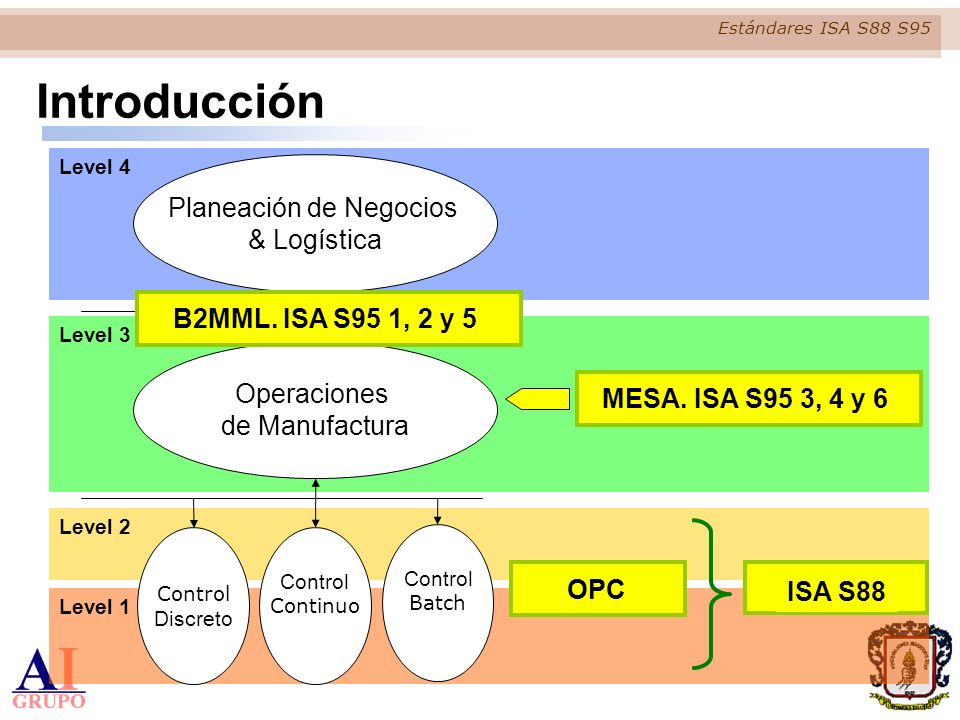

4 Estándares ISA S88 S95 Level 4 Level 1 Level 2 Level 3 Planeación de Negocios & Logística Operaciones de Manufactura Control Discreto Control Batch Control Continuo OPC MESA. ISA S95 3, 4 y 6B2MML. ISA S95 1, 2 y 5 ISA S88 Introducción

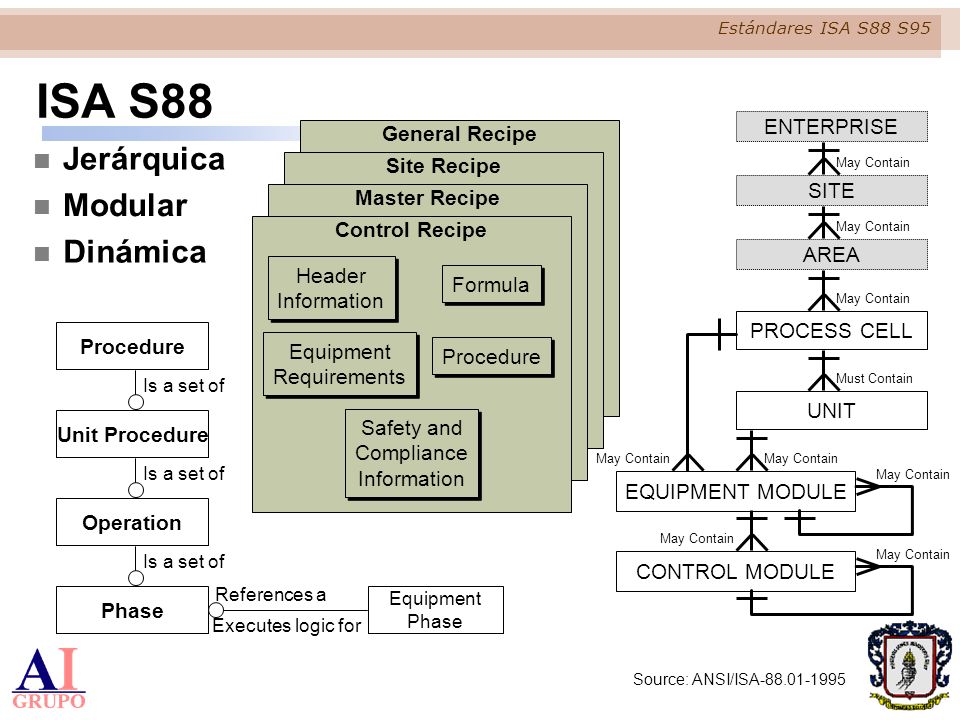

5 Estándares ISA S88 S95 n Jerárquica General Recipe Site Recipe Master Recipe Control Recipe Safety and Compliance Information Safety and Compliance Information Equipment Requirements Equipment Requirements Formula Procedure Header Information Header Information Procedure Unit Procedure Operation Phase Equipment Phase Is a set of References a Executes logic for n Dinámica n Modular May Contain CONTROL MODULE May Contain EQUIPMENT MODULE May Contain UNIT Must Contain PROCESS CELL May Contain AREA May Contain SITE ENTERPRISE May Contain Source: ANSI/ISA ISA S88

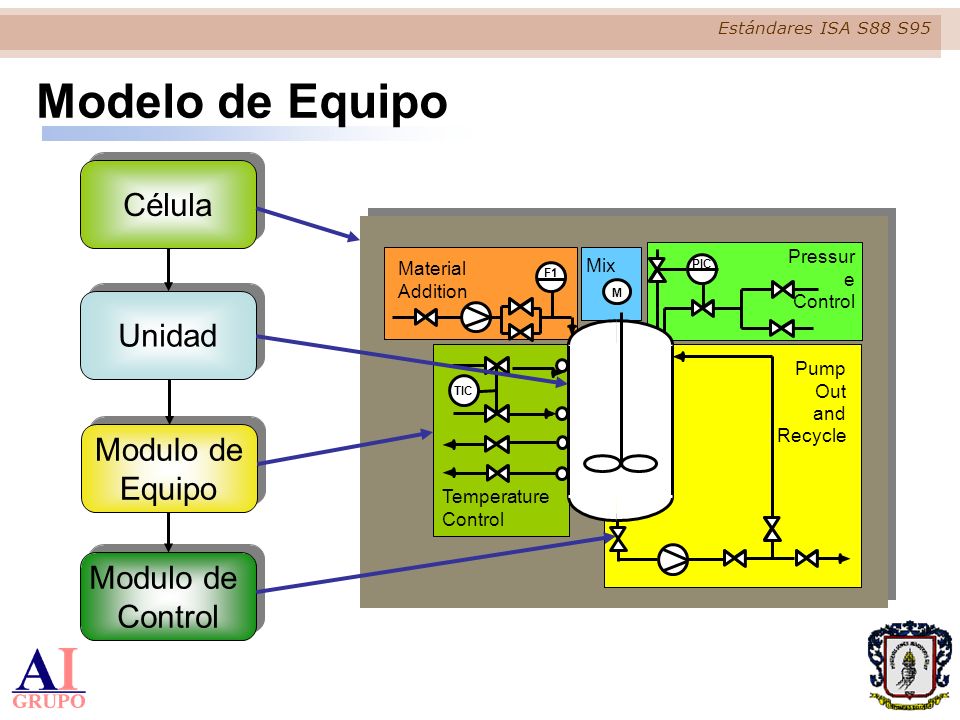

6 Estándares ISA S88 S95 Célula Temperature Control Material Addition Mix Pump Out and Recycle Pressur e Control Modulo de Equipo Modulo de Equipo M F1 PIC TIC Unidad Modulo de Control Modulo de Control Modelo de Equipo

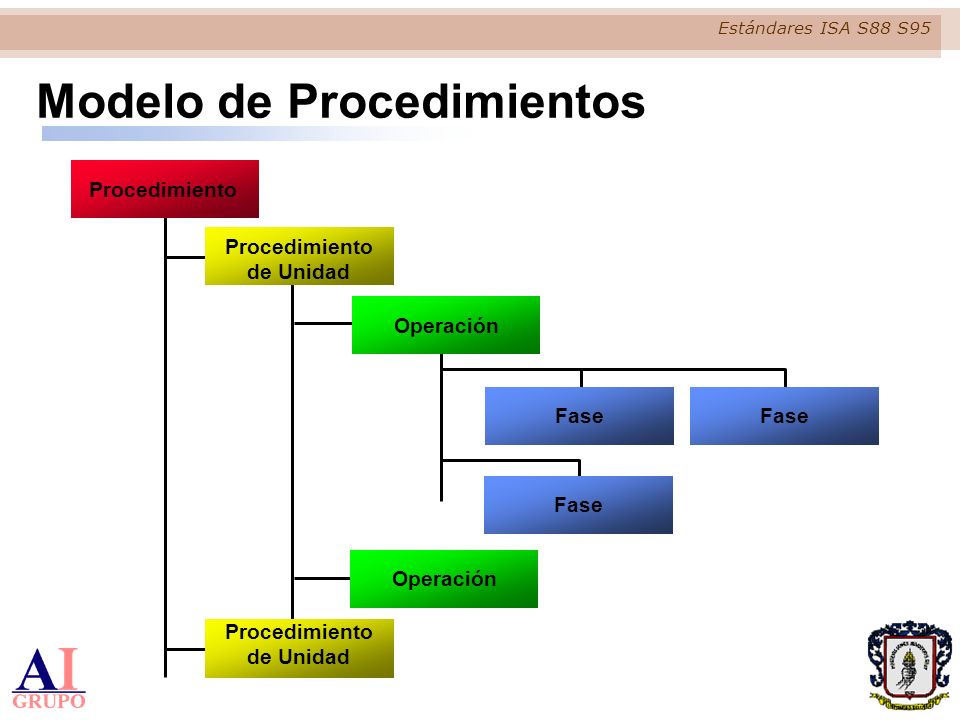

7 Estándares ISA S88 S95 Procedimiento de Unidad Procedimiento Procedimiento de Unidad Operación Fase Modelo de Procedimientos

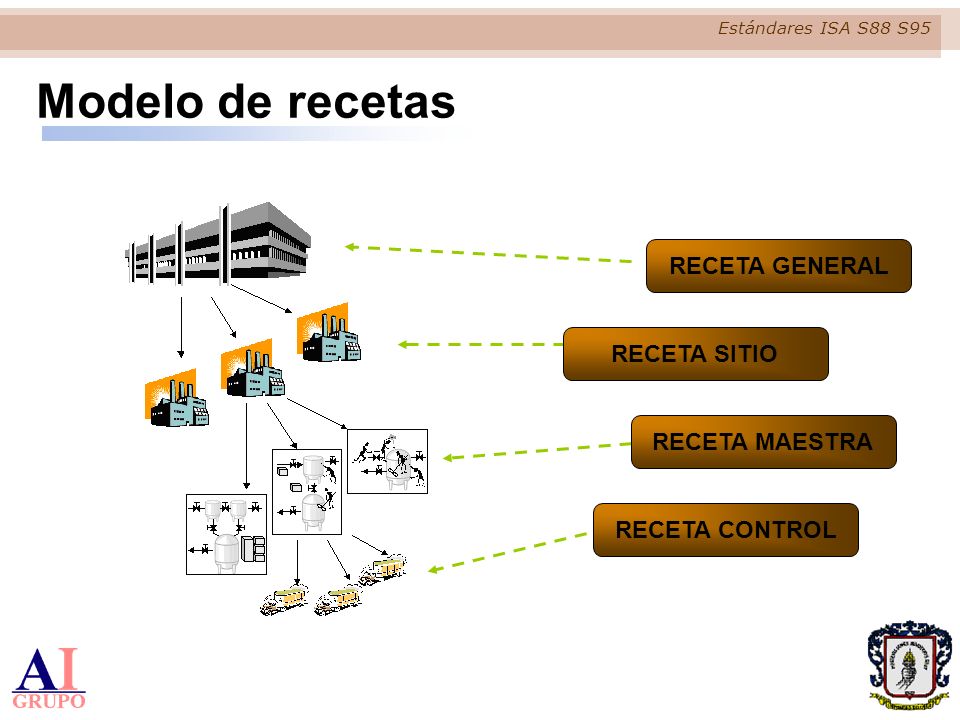

8 Estándares ISA S88 S95 RECETA GENERAL RECETA SITIO RECETA MAESTRA RECETA CONTROL Modelo de recetas

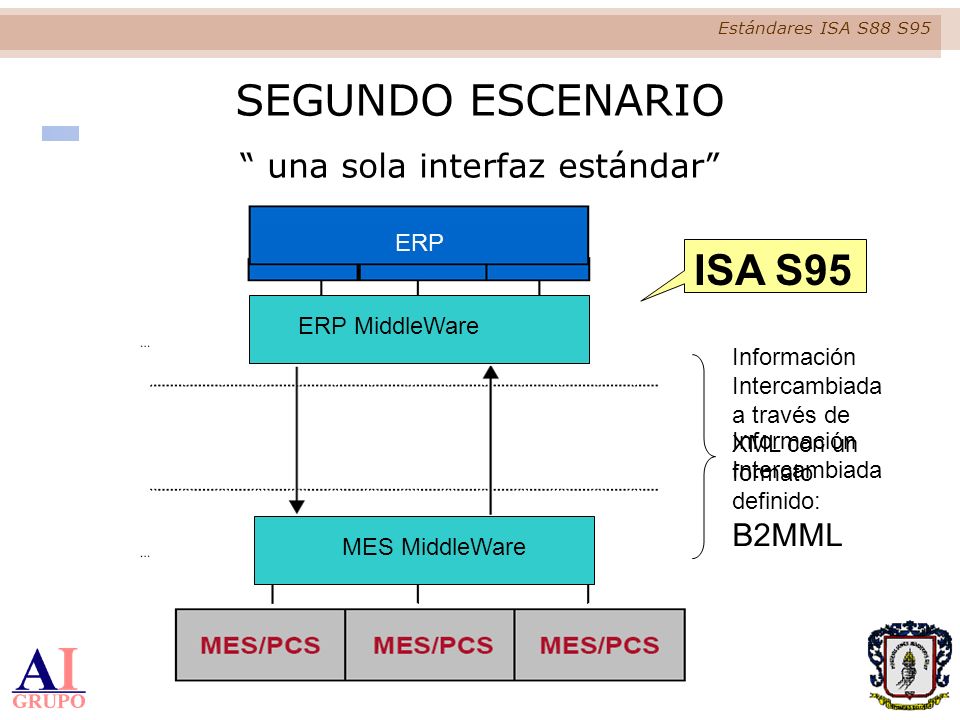

9 Estándares ISA S88 S95 ERP Información Intercambiada a través de XML con un formato definido: B2MML PRIMER ESCENARIO Ambiente Espagueti SEGUNDO ESCENARIO una sola interfaz estándar ERP MiddleWare MES MiddleWare ERP Información Intercambiada ISA S95

10 Estándares ISA S88 S95 Level 1 Level 2 Level 3 Planeación de Negocios & Logística Plan de producción, Administración operacional, etc Admon. Operaciones de Manufactura Ejecución del plan detallado de producción, Confiabilidad y seguridad. Control Discreto Control Batch Control Continuo Establecimiento del plan básico de producción, materiales utilizar, Entrega y envió de productos, determinación de los niveles de inventario. Marco de tiempo Meses, semanas, días, turnos Flujo de trabajo/control de recetas, Secuenciamiento del proceso a través de estados de operación. Mantenimiento de registros y optimización de la producción. Marco de tiempo Turnos, horas, minutos, segundos. Monitoreo, supervisión y control automático de procesos. Medición de las variables del proceso, Manipulación del proceso de producción. MES Sistemas Automáticos PLCs,DCSs,SCADAs Sistema de Negocios &Logistica (ERP) 1. Modelo Jerárquico de Decisiones Level 4

11 Estándares ISA S88 S95 Empresa Sitio Area Celda proceso Unidad Producción Línea Producción Celda Trabajo Unidad Actividades nivel 4 Actividades nivel 3 Modelo Jerárquico de equipos

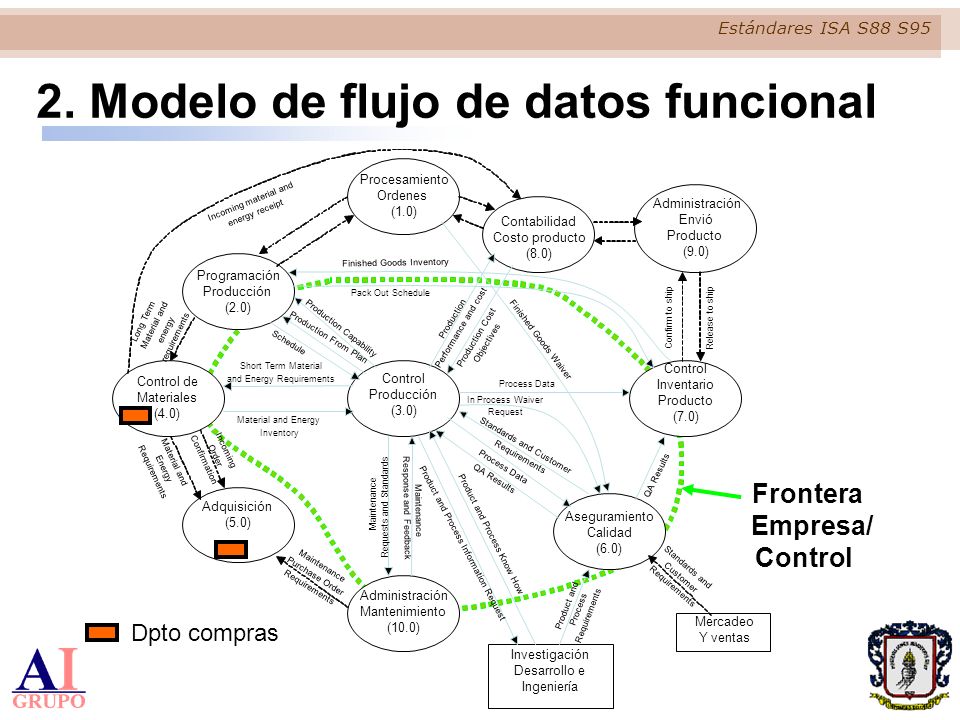

12 Estándares ISA S88 S95 Frontera Empresa/ Control Procesamiento Ordenes (1.0) Pack Out Schedule Finished Goods Inventory Finished Goods Waiver Process Data Short Term Material and Energy Requirements Material and Energy Inventory Production Capability Production From Plan Schedule Incoming material and energy receipt Production Cost Objectives Production Performance and cost Confirm to ship Release to ship QA Results Product and Process Requirements Standards and Customer Requirements Standards and Customer Requirements In Process Waiver Request Process Data QA Results Product and Process Know How Product and Process Information Request Maintenance Requests and Standards Maintenance Response and Feedback Maintenance Purchase Order Requirements Material and Energy Requirements Incoming Order Confirmation Long Term Material and energy requirements Programación Producción (2.0) Control de Materiales (4.0) Control Producción (3.0) Adquisición (5.0) Administración Mantenimiento (10.0) Aseguramiento Calidad (6.0) Investigación Desarrollo e Ingeniería Mercadeo Y ventas Control Inventario Producto (7.0) Administración Envió Producto (9.0) Contabilidad Costo producto (8.0) Dpto compras 2. Modelo de flujo de datos funcional

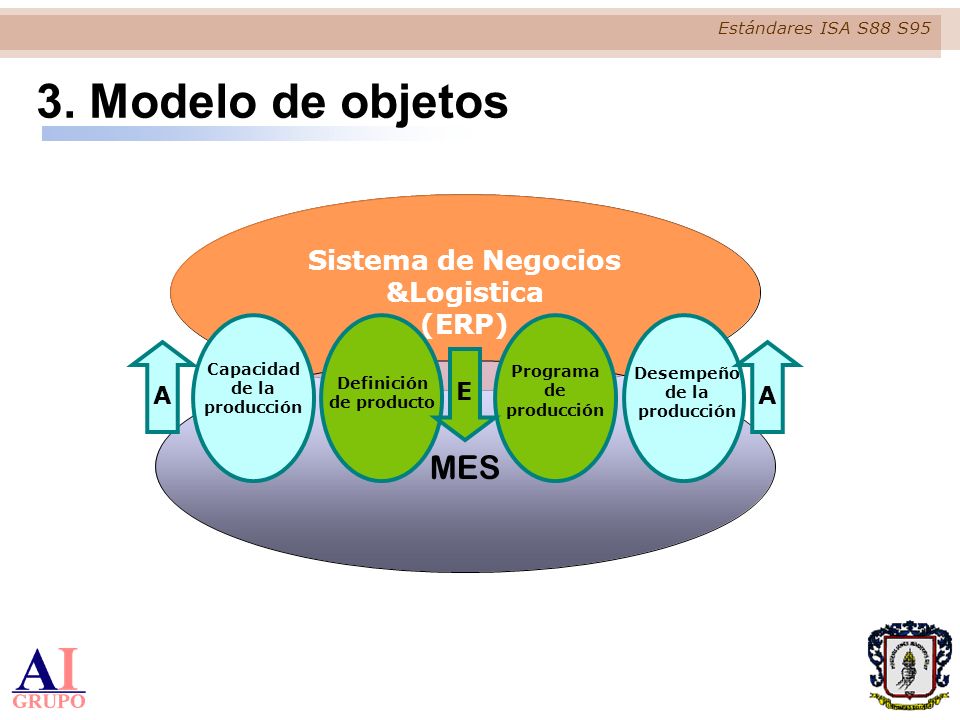

13 Estándares ISA S88 S95 Sistema de Negocios &Logistica (ERP) MES Capacidad de la producción Definición de producto Programa de producción Desempeño de la producción E AA 3. Modelo de objetos

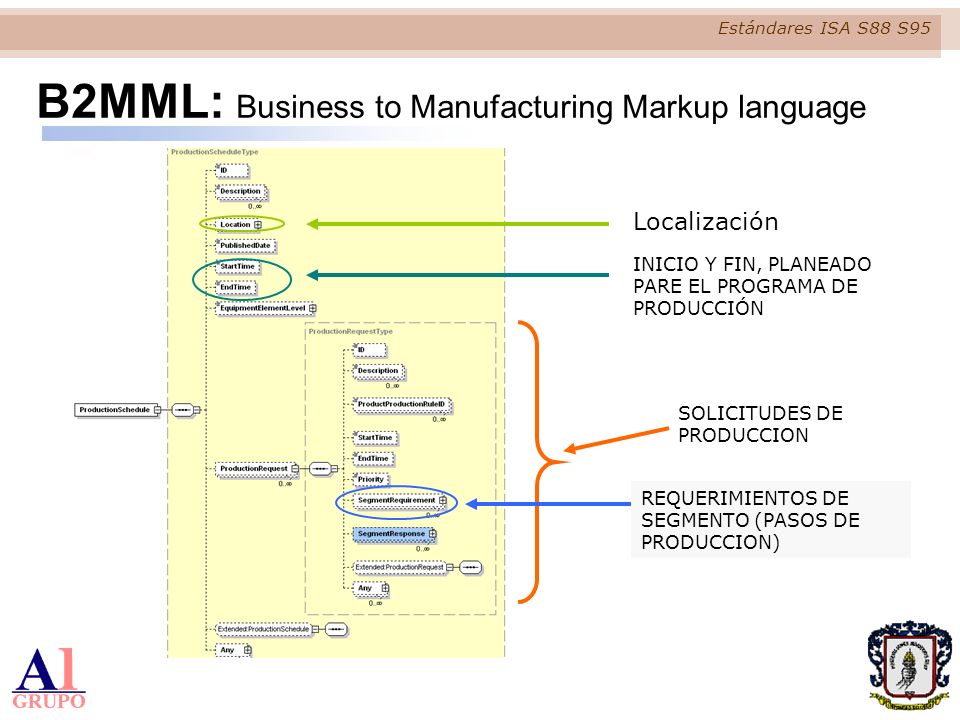

14 Estándares ISA S88 S95 Localización INICIO Y FIN, PLANEADO PARE EL PROGRAMA DE PRODUCCIÓN SOLICITUDES DE PRODUCCION REQUERIMIENTOS DE SEGMENTO (PASOS DE PRODUCCION) B2MML: Business to Manufacturing Markup language

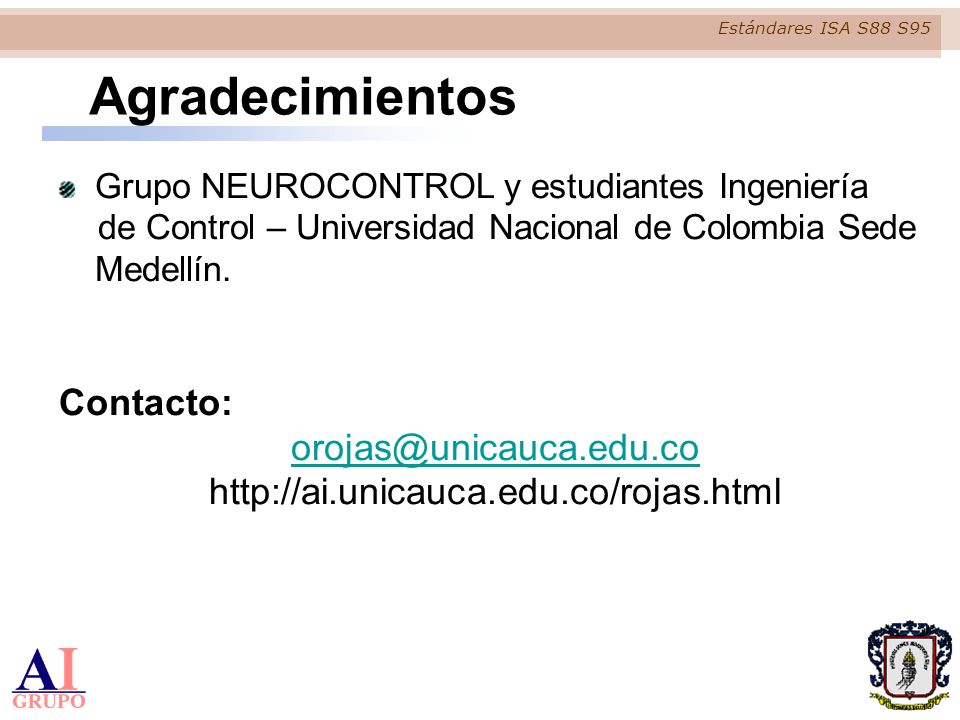

15 Estándares ISA S88 S95 Agradecimientos Grupo NEUROCONTROL y estudiantes Ingeniería de Control – Universidad Nacional de Colombia Sede Medellín. Contacto:
