Certificación energética de edificios Dr. Víctor Manuel Soto Francés Prof. Titular de Universidad Dpto. Termodinámica Aplicada UPV. Miembro del Grupo FREDSOL.

Presentaciones similares


Presentación del tema: "Certificación energética de edificios Dr. Víctor Manuel Soto Francés Prof. Titular de Universidad Dpto. Termodinámica Aplicada UPV. Miembro del Grupo FREDSOL."— Transcripción de la presentación:

1 Certificación energética de edificios Dr. Víctor Manuel Soto Francés Prof. Titular de Universidad Dpto. Termodinámica Aplicada UPV. Miembro del Grupo FREDSOL Miembro comité técnico de ATECYR Representante español en la CA-EPDB en Europa

2 [ Preocupación por el uso racional de la energía ] -Energía y radiación solar.(Prof. Javier Cañada) -Sistemas de frío por compresión no convencionales.(Prof. Enrique Torrella) -Sistemas de calor, frío y climatización.(Prof. José M. Pinazo) -Máquinas de absorción ( mi tesis construcción de un prototipo de absorbedor). Frío solar -Software (http://www.vpclima.upv.es) :http://www.vpclima.upv.es -Cálculo de cargas térmicas (dpCLIMA, DAIKLIMA, vpCLIMA) -Cálculo de conductos -Diagrama psicrométrico -vpLIDERCAD -Cálculo de instalaciones de frío industrial -… -Certificación energética de edificios. PRESENTACIÓN Áreas de actividad

3 ¿ Qué es la CERTIFICACIÓN ENERGÉTICA DE EDIFICIOS ?

4 España Energía demanda por servicio Emisiones CO2 kg/m2 año por servicio Emisiones totales (mejor) 0 – (X)(peor) Emisiones totales (mejor) 0 – (X)(peor) Valido por 10 años máximo FÓSIL

5 Austria Bélgica Bulgaria Croacia Chipre Rep. Checa Dinamarca Estonia Finlandia Francia Alemania Grecia Hungría Irlanda Italia Latvia Lituania Luxemburgo Malta Holanda Noruega Polonia Portugal Rumania Eslovaquia Eslovenia España Suecia Reino Unido 29

6 U.K. ¿ Qué es la CERTIFICACIÓN ENERGÉTICA DE EDIFICIOS ? Coste económico anual Valor actual y valor potencial (peor) (mejor)

7 Alemania Valor total medido en kWh/m2 año Valor normativo Valor deseable ¿ Qué es la CERTIFICACIÓN ENERGÉTICA DE EDIFICIOS ? Tienen previsto: -Asset rating (cálculo) -Operational rating ( Medidas)

8 ¿ Qué es la CERTIFICACIÓN ENERGÉTICA DE EDIFICIOS ? Objetivos de quienes inventaron la etiqueta energética: -TRANSPARENCIA DEL MERCADO de la construcción -SIGNO de CALIDAD -INSTRUMENTO DE MARKETING -INCENTIVO para la INNOVACIÓN de EDIFICIOS Y PRODUCTOS Conservation is a sacrifice and some have just not been affected enough to see the need for individual sacrifice, David Yarbrough estudiante USA intercambio 2009 American Recovery and Reinvestment Act of

9 Pero………¿ de dónde viene?, ¿por qué?

10 Calentamiento global Precio de la energía Dependencia exterior. Repercusiones geopolíticas Pero………………..¿ de dónde viene?

11 Hielo en hemisferio norte Temperatura superficie del mar Temperatura de la superficie ( nivel mar) Fuente:IPCC - Intergovernmental Panel on Climate Change Calentamiento global Monte perdido2004- Monte perdido

12 - CTE Código Técnico HE (¡YA!) - LIDER(HE1)-Limitación demanda - RITE (HE2)- Instalaciones - CERTIFICACIÓN (Nuevos ¡YA!) - CALENER VyP - CALENER GT - CERTIFICACIÓN(Existentes ¿?) - INSPECCIÓN de instalaciones (¿?) - Autonomías - CTE Código Técnico HE (¡YA!) - LIDER(HE1)-Limitación demanda - RITE (HE2)- Instalaciones - CERTIFICACIÓN (Nuevos ¡YA!) - CALENER VyP - CALENER GT - CERTIFICACIÓN(Existentes ¿?) - INSPECCIÓN de instalaciones (¿?) - Autonomías Directiva Europea Energy Perfomance in Buildings Directive EPBD 2002/91/EC Directiva Europea Energy Perfomance in Buildings Directive EPBD 2002/91/EC 2008(+0.7 [ºC]) 2100(+6.4 [ºC]) (Suecia 2->90 días tropicales/año) Para ESPAÑA (Informe GreenPeace Mayo 2009) La desviación es de 1.5 [ºC] Para ESPAÑA (Informe GreenPeace Mayo 2009) La desviación es de 1.5 [ºC]

13 Ola de calor de Foto de Murcia. Ola de calor de Foto de Murcia.

14 Meses del año ALCOI Este mes 16 días por encima de 30 [ºC] > 39.5 [ºC]

15 y…¿qué dice la EPBD?

16 -Legislación debe ser aprobada para enero de Edificios de viviendas y terciarios ( escuelas, hospitales, oficinas, etc..) -Responsabilidad en los profesionales. Obligatorio desde noviembre de 2007 para nuevos edificios

17 y…¿qué dice la EPBD?

18 Método de cálculo Requisitos mínimos (nuevos) Requisitos mínimos (existentes y rehabilitación) Certificación Inspección regular de calderas y sistemas de Ac

19

20 y…¿qué dice la EPBD? -Características del edificio -Ventilación/infiltración -Clima -Instalaciones -Iluminación -Sistemas solares y renovables -Cogeneración -Iluminación natural -Sistemas distrito -Unifamiliares -En bloque -Tipos; Educación,hospitales, oficinas, restaurantes, comercios Incluir indicador de CO2 CALENER: VyP CALENER GT CALENER: VyP CALENER GT LIDER HE1 ESPAÑA CTE-HE4

21 Enero Diciembre 24 h Demanda Potencia RefrigeraciónPotencia Calefacción CEN norm:: ISO 13790:2008 Energy performance of buildings Calculation of energy use for space heating and cooling …CAMBIO FUNDAMENTAL PARA LOS PROFESIONALES… CENSE-PAN-EUROPEAN software tool

22 y…¿qué dice la EPBD? Requerimientos. Los gobiernos pueden diferenciar entre: -edificios viejos y nuevos -categorías de edificios -se revisarán cada 5 años para reflejar mejoras técnicas LIDER CTE-HE1-fichas Kg

23 y…¿qué dice la EPBD? Para edificios con 1000m2< debe hacerse un estudio energético; -Energías renovables -Cogeneración etc.. Aspectos: técnicos, viabilidad, ambientales Edificios rehabilitación mayor con 1000m2< debe hacerse un estudio como si fuera nuevo ( a fondo). -Mostrar cuando: construye, vende o alquila. -No más viejo de 10 años -Se puede certificar pisos o bloques -Debe incluir valores de referencia y recomendaciones de mejora rentables -Debe mostrarse públicamente en edificios de pública concurrencia (1000 m2<) del gobierno o no. CALENER GT

24 y…¿qué dice la EPBD? -Calderas de kW -Calderas de 100kW< (cada 2 años ó 4 caso de usar gas) -Calderas de más de 15 años. Revisión total del sistema.(Eficiencia y dimensión) Dos opciones: -Dar consejo (UK) -Obligar -Sistemas Pot>12kW -Eficiencia + dimensión. -Consejo -Certificadores /Inspectores INDEPENDIENTES -Experto Cualificado o acreditado -Individualmente / empresas

25 Inglaterra y…¿qué dice la EPBD?

26 Portugal y…¿qué dice la EPBD? Alemania

27 ¿eso es todo?

28 Enero de 2007 la Comisión Europea respecto a los edificios: -Reducción 20% consumo de energía. -Reducción 20% emisión de gases invernadero. -Aumento de 20% del uso de energías limpias ( renovables) ¿eso es todo? -NO -Viene la NUEVA EPBD para final de 2009 / principio Modificar y clarificar ciertos aspectos de la antigua EPBD. - Ampliar sus objetivos. - Hacer más exigentes sus objetivos anteriores con la idea de obtener un mayor impacto. - Hacer del sector público debe dar ejemplo. - Modificar y clarificar ciertos aspectos de la antigua EPBD. - Ampliar sus objetivos. - Hacer más exigentes sus objetivos anteriores con la idea de obtener un mayor impacto. - Hacer del sector público debe dar ejemplo.

29 EPBD- es el esqueleto Impacto de la directiva -Más información al ciudadano -Formación de expertos -Incentivos financieros y fiscales Medidas no regulatorias. Envuelven el esqueleto NUEVA EPBD -Aclaraciones a términos ambiguos -Requisitos mínimos más exigentes en caso de rehabilitaciones. -Reforzar; -Información al ciudadano. Publicidad. -Información suministrada por el certificado. -Inspección de sistemas de calefacción y aire acond. -Expertos independientes. -Proporcionar a los estados miembros y a las partes interesadas: -Herramienta de cálculo de valores de referencia (Benchmarking) con el objetivo de proporcionar acciones del tipo (Coste de inversión de una acción- beneficio obtenible por región climática). -Estimular la aparición de un mercado de EDIFICIOS CERO. ( Cero emisiones de CO2, demanda cero,….). -El sector público debe PREDICAR CON EL EJEMPLO.

30 NUEVA EPBD UE. Principio de subsidiariedad y proporcionalidad de su acción - Los edificios en UE representan el 40% de las emisiones de CO2 y no están sujetas al marco de mercado de CO2 establecido por Kyoto para la industria. -Los productos para la construcción, los sistemas y sus equipos forman una parte muy importante de la producción industrial de Europa y su mercado interno. -La UE debe establecer un marco estable a las empresas dedicadas a mejorar la eficiencia energética. -Esto implica a los trabajadores de la UE, la producción y su movilidad entre estados miembros. -Las condiciones regulatorias en TODOS los países de la unión deben ser uniformes para aumentar la productividad de las empresas al ampliar su mercado desde el ámbito regional o nacional al europeo.

31 NUEVA EPBD Inclusión en los Planes nacionales: ZEB (Zero Emission Building) Edificios CERO con : -Emisiones CO2 -energía primaria ( baja o cero) Sistemas de control independiente de la CERTIFICACIÓN y LA INSPECCIÓN. Independiente 0,0

32 NUEVA EPBD Mucha variabilidad de requisitos entre países. ¡¡¡ NO puede ser !!! HAY QUE SER AMBICIOSO (1) Los requisitos mínimos los fijará cada estado miembro en base a sus métodos de cálculo y previsiones. (2) La Comisión desarrollará un método de comparación de los requisitos mínimos entre países e informarán a la comisión como indica el Art. 5. (3) A partir del 30 de junio de 2014, los Estados miembros ya no podrán ofrecer incentivos para la construcción o renovación de edificios que no cumplan unos requisitos mínimos de eficiencia energética que se ajusten a los resultados del cálculo comparativo expuesto en el artículo 5 (4) A partir del 30 de junio de 2017, los Estados miembros se asegurarán, al revisar sus requisitos mínimos de eficiencia energética, que éstos se ajustan a los resultados del cálculo expuesto en el artículo 5, apartado 2. PLAZO de 5+3= 8 años para la convergencia en exigencias mínimas en TODA EUROPA

33 5.- Cálculo de los niveles óptimos de rentabilidad de los requisitos mínimos de eficiencia energética -método de cálculo creado por la Comisión : fija unos criterios óptimos de rentabilidad basados en variables (tales como los costes de inversión o los costes de funcionamiento y mantenimiento incluidos los de la energía). - Los resultados se compararían con los requisitos concretos establecidos por los Estados miembros; indicaría si los requisitos nacionales se acercan a niveles óptimos de rentabilidad establecidos por la UE. -¿qué variables se usaron en el estado miembro respecto de las definidas por la comisión? - la Comisión publicará informes de avance cada 3 años. NUEVA EPBD

34 Artículo 6. Edificios nuevos Estudio del uso de energías alternativas para TODOS los edificios. ( Nuevos y existentes ) Nota: deberá ajustarse a lo dispuesto en la Directiva relativa al fomento del uso de energía procedente de fuentes renovables (COM(2008) 19 final). Añade un apartado 2 al artículo 6 para garantizar que se efectúe realmente un análisis de los sistemas alternativos de una forma transparente

35 Artículo 7. Edificios existentes - Se suprime el umbral de 1000 m² para reformas (rehabilitaciones mayores). Ahora es para TODOS. (esto dejaba fuera el 72% de casas. Las reformas se hacen entre 25 y 40 años,…por lo tanto el coste es bajo comparativamente). ¿Qué entienden por rehabilitación mayor la UE? - Las inversiones deben ser superiores al 25% del valor del edificio, excluyendo el valor del terreno. - O cuando se renueva estructuralmente más del 25 % del cerramiento exterior del edificio. NUEVA EPBD

36 Artículo 8. Sistemas técnicos de construcción en el caso de edificios existentes Requisitos mínimos de eficiencia energética para: - Instalación de nuevos sistemas - o para la sustitución o modificación de existentes. Incide sobre: - Instalación -Ajustes - y Elección de la capacidad (Potencia) correctos de los componentes. Pretende aumentar: -el nivel de eficiencia de TODO el sistema: si los elementos individuales del mismo son muy eficientes, pero su instalación o ajuste es defectuoso, la eficiencia del sistema en su conjunto no será muy alta NUEVA EPBD

37 Artículo 9. Edificios en los que las emisiones de CO2 y el consumo de energía primaria son bajos o nulos PAISES deben: PROMOVER DE FORMA ACTIVA la aceptación en el mercado de este tipo de edificios a través de planes nacionales. Ejemplaridad de las autoridades públicas con objetivos específicos en los edificios ocupados por ellas. 0,0

38 NUEVA EPBD Artículo 10. Certificados de eficiencia energética Información que deberán contener. Anexo I Artículo 11. Emisión de los certificados de eficiencia energética Extendidos cada vez que se realiza una transacción inmobiliaria y que el posible comprador o inquilino sea informado de la eficiencia energética del edificio (o de sus partes) con la suficiente antelación (con ocasión del anuncio de venta o alquiler). Se introduce la obligación de que, si una autoridad pública ocupa en un edificio una superficie útil total superior a 250 m2, a partir del 31 de diciembre de 2010 deberá emitirse un certificado. Artículo 12. Exhibición de los certificados de eficiencia energética (250 m2) Se amplía : si la superficie útil total de un edificio ocupado por una: -autoridad pública. -o visitado frecuentemente por el público.,es superior a > 250 m2, el certificado deberá ser exhibido en lugar destacado y claramente visible para el público. En el segundo de los casos, la obligación se impondrá sólo si el certificado está ya disponible Administración

39 NUEVA EPBD Artículo 14. Inspección de los sistemas de aire acondicionado Artículo 13. Inspección de los sistemas de calefacción - Frecuencia de las inspecciones : importancia de la proporcionalidad entre los costes de inspección y el ahorro de energía (beneficio) logrado por aquella. -control independiente de los informes -controles al azar de su nivel de calidad. Artículo 15. Informes sobre la inspección de los sistemas de calefacción y aire acondicionado Obligación de entregar un informe al propietario o inquilino de un edificio con >>>> resultados y >>>>> recomendaciones sobre. -Mejor sistema posible. -Para su sistema hacer lo mejor posible. ( mejoras rentables ¡¡ implicación de un cálculo económico!!)

40 NUEVA EPBD Artículo 16. Certificadores e inspectores independientes El proceso de acreditación tenga en cuenta las cualificaciones operativas y técnicas de los especialistas que efectúan las certificaciones e inspecciones, así como su capacidad de llevar a cabo el servicio de forma independiente. Problema: restricción de la competencia. Algunos Estados miembros limitan la acreditación como especialistas a grupos profesionales o empresas, lo que NO garantiza la competencia, e impide que otros profesionales cualificados compitan. Artículo 17. Sistema de control independiente Instaurar un sistema de control independiente de los certificados de eficiencia energética y de los informes de inspección de los sistemas de calefacción y aire acondicionado a través de controles al azar de su nivel de calidad. Los certificados y el informe de inspección serán registrados.

41 NUEVA EPBD Artículo 18. Evaluación Artículo 19. Información Los Estados miembros estarán obligados a facilitar información a los dueños o inquilinos de edificios sobre los certificados de eficiencia energética y la inspección de los sistemas de calefacción y aire acondicionado. Los Estados miembros emprenderán campañas de información que cubran todos los aspectos pertinentes. ¿Catastro energético vía Web? Métodos de cálculo y evaluación energética por países Incentivos de la UE para la mejora de la eficiencia.

42 Artículo 20. Adaptación del anexo I a los avances técnicos Artículo 21. Comité Artículo 22. Sanciones La sanción podrá depender del consumo energía o de la demanda de energía del edificio certificado/de la potencia nominal efectiva del sistema de calefacción o aire acondicionado inspeccionado si no es acorde a la necesidad. El texto es similar al artículo 20 (Sanciones) de la Directiva 2005/32/CE. Artículo 23. Transposición Incorporar a su ordenamiento (hasta el 31 de diciembre de 2010) y aplicar íntegramente (31 de enero de 2012) las disposiciones nuevas o modificadas Las autoridades públicas es más temprana (31 de diciembre de 2010). NUEVA EPBD

43 Anexo I : Indicadores Indicadores: -energía primaria -emisiones de CO2. Información: - Datos ANUALES de eficiencia energética - Desglose por usos de la energía a lo largo del año - Determinación precisa de la demanda de refrigeración Respaldar: La armonización de las metodologías de cálculo a nivel UE en relación con los requisitos mínimos nacionales y regionales de eficiencia energética. Anexo II : Control de calidad de certificados e inspecciones -Descripción de los sistemas de control independiente de los certificados de eficiencia y de los informes de inspección. CERTIFICADOS E INSPECCIONES -Selección al azar de al menos un 0,5 % de los certificados, 0,1% Inspecciones. - Cualquiera de los tres niveles: a) validez de los datos de base del edificio, utilizados para el certificado y los resultados. b) datos de base y los resultados del certificado, incluidas las recomendaciones. c) Comprobación completa de los datos de base del edificio, los resultados consignados, las recomendaciones, y visita in situ del edificio (correspondencia entre el certificado y la obra). energía primaria: energía renovable o no que no se ha convertido o transformado

44 Preocupados sobre todo por los existentes. Quieren generar una ola de rehabilitaciones energéticas por toda Europa 1000 millones Euros en el FP7 para la obtención de mayores eficiencias en edificios.

45 OPINIONES COMISIÓN EUROPEA FEB 2009 [A la cabeza] DINAMARCA y PORTUGAL. Los más pragmáticos. BELGICA ALEMANIA-FRANCIA HOLANDA [Ayudas] para aquellas rehabilitaciones que cumplan mucho más allá de los requisitos mínimos nacionales. [Reducción del IVA] Estudian reducir el IVA para productos/servicios energéticos, energía sostenible y premiar la mayor eficiencia. Estudian reducir el IVA para la emisión de los CERTIFICADOS ( trabajos intensivos en mano de obra). El 90% de los países no se ha esforzado lo suficiente El 90% de los países no se ha esforzado lo suficiente los requisitos mínimos. No están en el nivel óptimo rentable El 90% de los países no se ha esforzado lo suficiente El 90% de los países no se ha esforzado lo suficiente los requisitos mínimos. No están en el nivel óptimo rentable

46 Páginas en internet de interés habilitadas por la UE para la EPBD

47 Organismos Oficiales Profesionales Propietarios o inquilinos

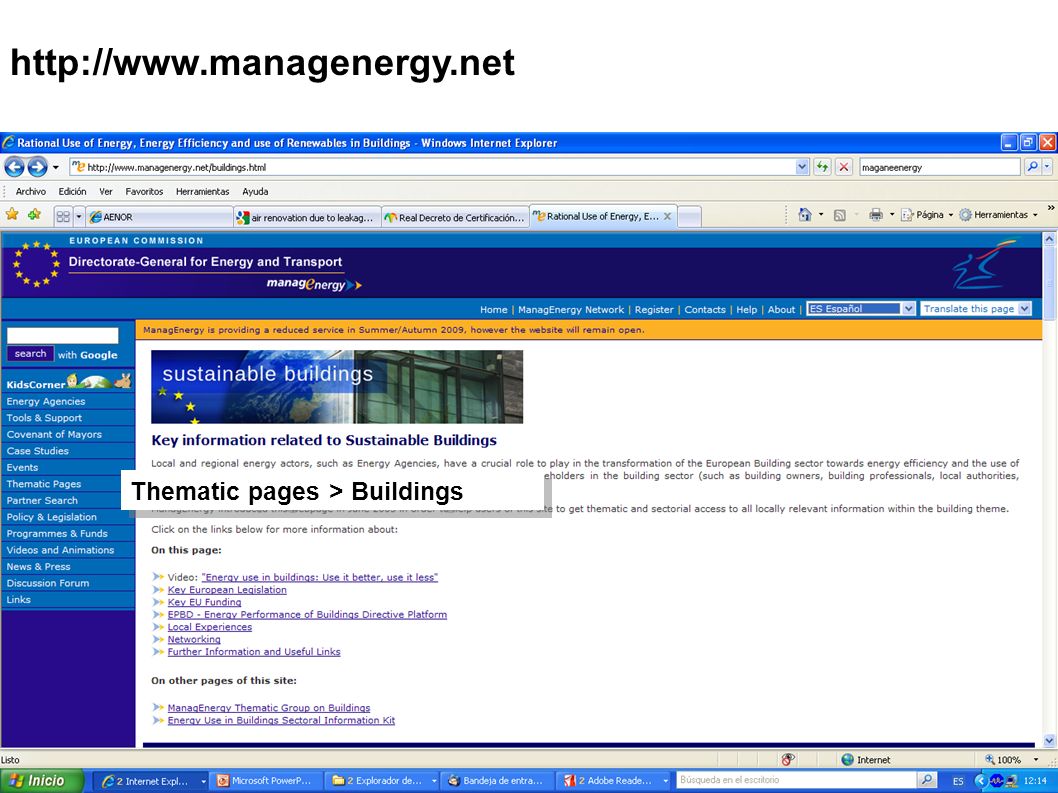

48 Thematic pages > Buildings

49 GRACIAS POR SU ATENCIÓN

50 Passive house

51 Presentación mia propia Que es la certificación? De dónde viene? Qué dice la directiva? Qué está implementado en España,…y en la AUTONOMÍAS? Calener VyP-Calener GT- CERMA - MIYABI Qué hacen en europa? Reformulación de la directiva?
