1 Elementos artísticos1 ARQUITECTURA Prototipos irrepetibles. Selección de las formas más representativas de las distintas etapas socio-culturales. Carácter existencial y simbólico que ha servido a los poderes político y religioso. Técnica de construcción relacionada con los progresos científicos y tecnológicos de cada uno de los periodos. Función utilitaria y de representación: religiosa, pública o privada. A partir del Renacimiento es la expresión personal del artista.

2 Elementos artísticos2 Elementos de la arquitectura Espacio. Delimitado por el muro. Materiales. Elementos sustentantes. Delimitan el espacio y sustentan la cubierta Elementos sustentados. Delimitan el espacio en la parte superior. Constituyen la cubierta de la construcción Elementos decorativos: no forman parte de la estructura de la construcción. Si se prescinde de ellos la construcción sigue en pie.

3 Elementos artísticos3 Elementos formales de la arquitectura Espacio. Lo configuran cuatro factores: Ejes de composición: fijan los recorridos espaciales. Luz y color importancia de la luz en el arte gótico o del recogimiento en el románico. El color en la policromía del mosaico bizantino o pinturas murales. La escala de proporciones del edificio tanto con respecto al hombre como entre los distintos elementos arquitectónicos. La proporción es la ordenación de las distintas partes del individuo respecto a un módulo, cuya medida se multiplica o divide para establecer la medida del resto de los elementos. Simetría o disimetría y la ordenación rítmica. Volumen: es el espacio que ocupa una obra de arquitectura dentro del entorno en que se halla situada.

4 Elementos artísticos4 Materiales Piedra: regular: sillar y sillarejo. Irregular: mampostería. Arcilla: tapial. Adobe, secado al sol. Ladrillo, secado en horno. Tejas. Madera: entramados, armaduras de madera. Cierres de vanos (puertas y ventanas). Hormigón. Hierro y acero. Aluminio. Cristal. Yeso y cal: recubrimientos.

5 Elementos artísticos5 Elementos sustentantes Delimitan el espacio y sustentan la cubierta. SOPORTE CONTINUO: MURO. Cerrado o con apertura de vanos. APAREJO: disposición de materiales en el muro TIPOS DE APAREJO Regular: Isódomo, a soga y tizón, almohadillado, sillarejo. Irregular: ciclópeo, mampostería, mampostería con cadenas.

6 Elementos artísticos6 Tipos aparejo.

7 Elementos artísticos7

8 8 Aparejo ciclópeo. Micenas.

9 Elementos artísticos9 Sillares isódomos. Pirámide.

10 Elementos artísticos10 Aparejo almohadillado renacentista

11 Elementos artísticos11 Sillarejo. Santa María de Ripoll. Románico

12 Elementos artísticos12 Mampostería. Puerta del Sol. Toledo.

13 Elementos artísticos13 Elementos sustentantes discontinuos Transmiten los empujes de un modo vertical. Pilar: trozo de muro de planta cuadrada, rectangular, cruciforme, compuesta, poligonal Pilastra. Columna: de sección circular. Semicolumna. Basa, fuste, capitel Pie derecho. Transmiten los empujes de un modo oblicuo Ménsula, canecillo o modillón. Contrafuertes. Arbotantes.

14 Elementos artísticos14 Pilar. Acueducto Segovia

15 Elementos artísticos15 Pilar cruciforme románico. Santiago de Compostela

16 Elementos artísticos16 Pilar compuesto. Gótico. Catedral de Reims

17 Elementos artísticos17 Pilar poligonal. Catedral Palma Mallorca. Gótico

18 Elementos artísticos18 Pilares torsos. Lonja de Valencia. Gótico

19 Elementos artísticos19 Contrafuertes. Catedral Segovia

20 Elementos artísticos20 Pilastra

21 Elementos artísticos21 Pie derecho

22 Elementos artísticos22 Jambas.

23 Elementos artísticos23 Columna.

24 Elementos artísticos24 Ménsula.

25 Elementos artísticos25 Canecillo.

26 Elementos artísticos26 Modillón de rollo.

27 Elementos artísticos27 Elementos sustentados: cubiertas Cubierta adintelada: produce presiones verticales. DINTEL: pieza de piedra, madera, hierro u otro material que apoyada en soportes (normalmente jambas) cubre un vano. Armaduras de madera: A dos aguas: De Parhilera: pareja de vigas de madera ( pares), cuyos extremos superiores confluyen en otra viga horizontal (hilera) y los extremos inferiores en otras dos vigas llamadas soleras. La presión ejercida necesita un contrarresto llamado tirante, que une las soleras. Par y nudillo. Cuando los pares, se unen con otra viga horizontal más pequeña llamada nudillo. Alfarje. cubierta de madera adintelada que se forma con vigas maestras denominadas jácenas que parten de canes. Taujel.

28 Elementos artísticos28 Armadura par y nudillo.

29 Elementos artísticos29 Alfarje. Sinagoga del Tránsito. Toledo

30 Elementos artísticos30 Taujel.

31 Elementos artísticos31 Cubiertas curvas Arco: cubierta curva. Se compone de dovelas. Las laterales se llaman salmer y están apoyadas en dos piezas horizontales llamadas impostas que rematan la jamba. La dovela central es la clave, que cierra el arco. La superficie exterior se llama extradós o trasdós y la interna intradós. TIPOS DE ARCO Un solo centro: de medio punto (rebajado, peraltado),de herradura (visigodo, califal, túmido). Dos centros: apuntado. Más de dos centros: lobulado, carpanel o escarzano, conopial. De líneas rectas y curvas: mixtilíneo.

32 Elementos artísticos32 Partes de un arco.

33 Elementos artísticos33 Arco de medio punto

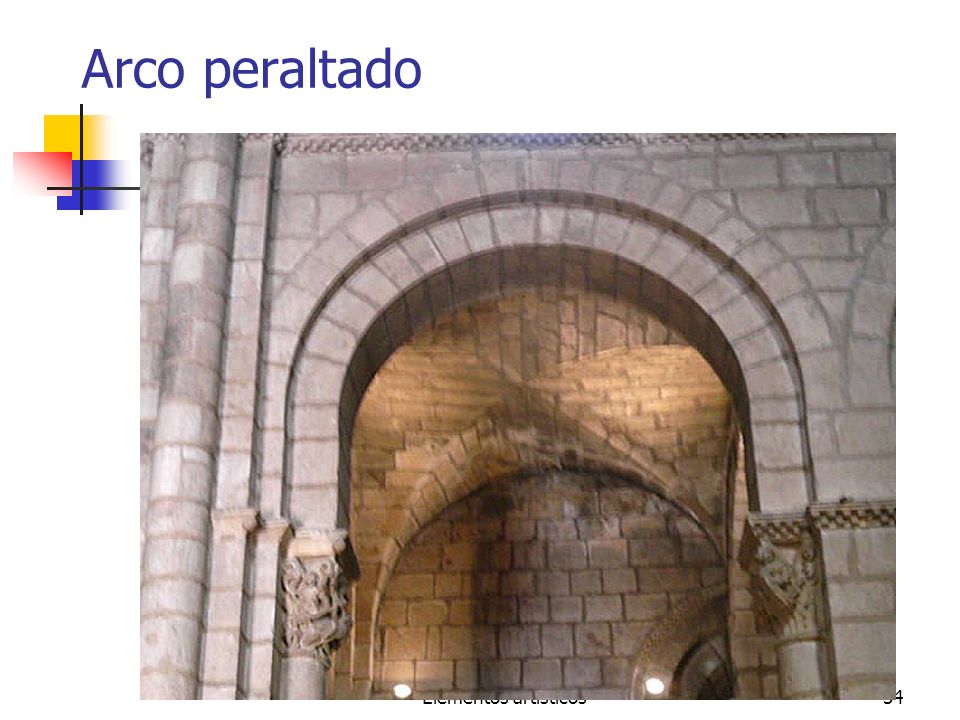

34 Elementos artísticos34 Arco peraltado

35 Elementos artísticos35 Arco de herradura visigodo. San Juan de Baños

36 Elementos artísticos36 Arco de herradura califal. Mezquita Córdoba

37 Elementos artísticos37 Arco Túmido. Mezquita Córdoba

38 Elementos artísticos38 Arco apuntado. Catedral Reims

39 Elementos artísticos39 Tipos de arcos

40 Elementos artísticos40 Arco lobulado. Mezquita Córdoba

41 Elementos artísticos41 Arco carpanel. Universidad Salamanca

42 Elementos artísticos42 Arcos conopial, apuntado y carpanel. Las Claras Palencia

43 Elementos artísticos43 Arco mixtilíneo y de herradura. Aljafería de Zaragoza

44 Elementos artísticos44 Cubiertas curvas: Bóvedas Proyección del arco en el espacio. TIPOS DE BÓVEDAS: De cañón la genera un arco de medio punto (de cañón rebajada o peraltada.) De Cañón de herradura. De cañón apuntada. De cañón con lunetos. De cuarto de esfera (o de horno), de media naranja: surge de la proyección cilíndrica del arco de medio punto. De Arista: surge de la intersección de dos bóvedas de cañón. De crucería. De Terceletes. Estrellada. Vaída. Esquifada. Cúpula: linterna, bóveda, cañón. Sobre pechinas. Sobre trompas.

45 Elementos artísticos45 Bóvedas

46 Elementos artísticos46 Bóveda de cañón con arcos fajones. Santiago de Compostela

47 Elementos artísticos47 Bóveda de cañón con lunetos

48 Elementos artísticos48 Bóveda de cañón apuntado. Santa María de Mave

49 Elementos artísticos49 Bóveda de arista. San Isidoro León

50 Elementos artísticos50 Bóvedas de crucería y terceletes. Catedral Amiens

51 Elementos artísticos51 Bóveda estrellada. Catedral de Burgos

52 Elementos artísticos52 Bóveda vaída. Hospital de los inocentes. Florencia

53 Elementos artísticos53 Bóveda esquifada

54 Elementos artísticos54 Cúpula

55 Elementos artísticos55 Cúpula sobre trompas.

56 Elementos artísticos56 Cúpula sobre pechinas. Catedral Salamanca

57 Elementos artísticos57 Planos de un edificio Planta: huella que dejaría un edificio cortado a un metro de altura. Tipos: Cruz Griega. Cruz Latina. Basilical Poligonal. Circular. Oval. Mixtilínea. Sección: corte interior del edificio en su altura. Puede ser longitudinal o transversal. Alzado: muestra las fachadas sin deformación de perspectiva.

58 Elementos artísticos58 Planta basilical. Basílica de Majencio.

59 Elementos artísticos59 Planta de cruz latina. San Sernin.

60 Elementos artísticos60 Planta poligonal. San Sergio y San Baco.

61 Elementos artísticos61 Planta circular. Panteón.

62 Elementos artísticos62 FICHA COMENTARIO DE UNA OBRA DE ARQUITECTURA 1. LÍNEAS DIRECTRICES DE DISTRIBUCIÓN DEL ESPACIO: planta, proporciones, simetría. 2. Volumen. 3. Materiales y su tratamiento. 4. Elementos sustentantes. 5. Elementos sustentados. 6. Elementos decorativos. 7. Época histórica en que fue construido. 8. Función y simbología. 9.Estilo.Etapa.Siglo.Autor.Obra. Localización
