DIBUJO TÉCNICO.

Presentación del tema: "DIBUJO TÉCNICO."— Transcripción de la presentación:

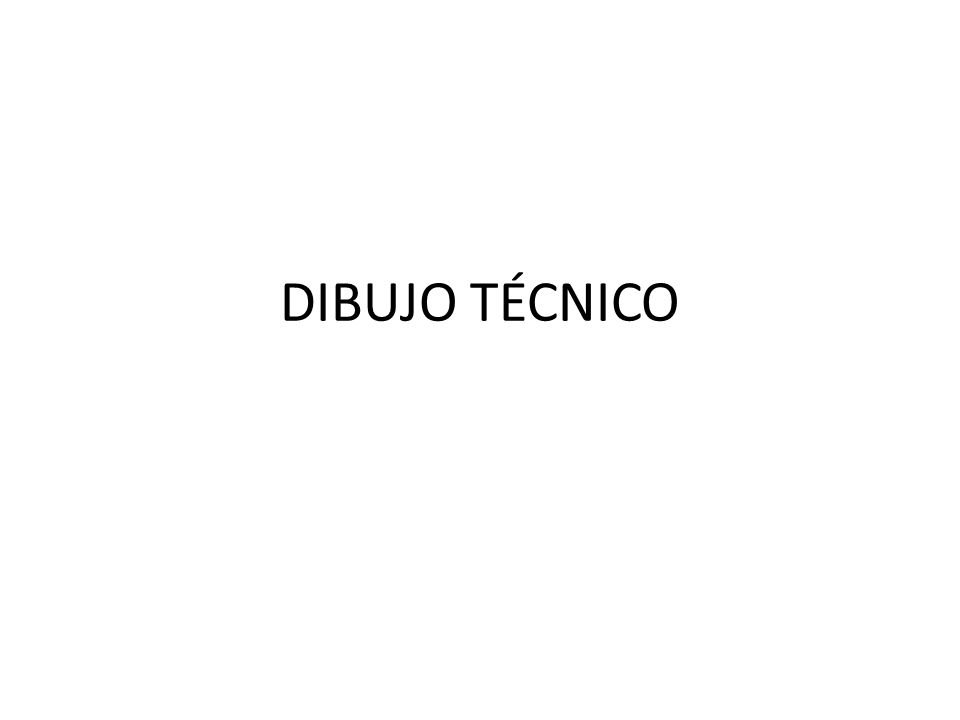

1 DIBUJO TÉCNICO

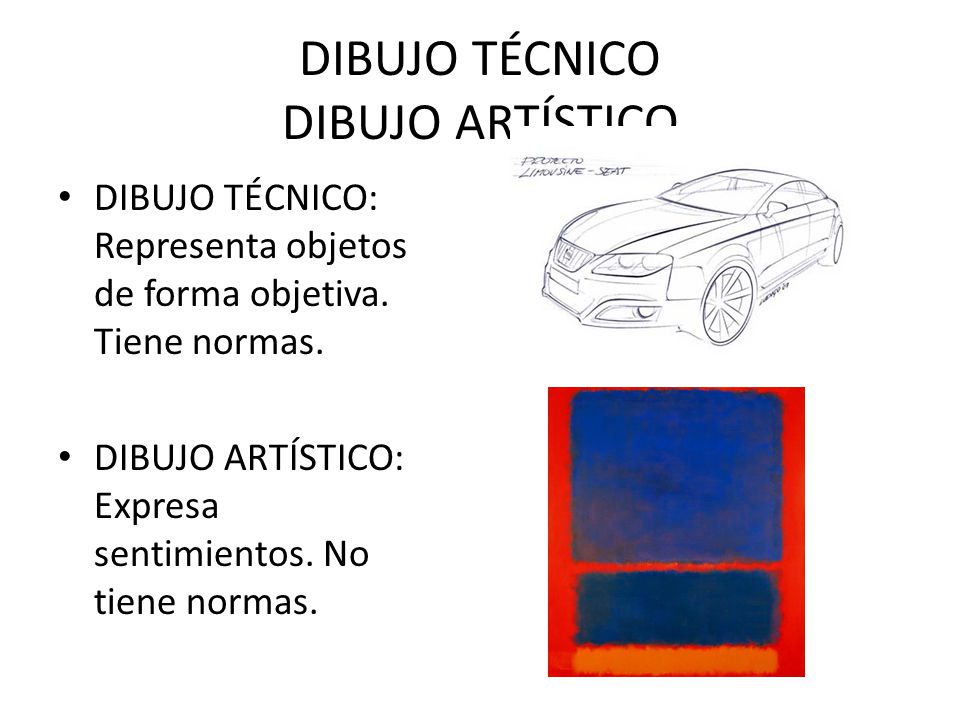

2 DIBUJO TÉCNICO DIBUJO ARTÍSTICO
DIBUJO TÉCNICO: Representa objetos de forma objetiva. Tiene normas. DIBUJO ARTÍSTICO: Expresa sentimientos. No tiene normas.

3 Perspectivas: Dibujos en 3D.
CABALLERA: Usa tres ejes: dos ejes a 90 grados y uno a 135 grados de los otros dos. La aristas paralelas a los ejes a 90 grados se representan sin reducción. La profundidad se reduce 2/3.

4 PERSPECTIVA ISOMÉTRICA
USA TRES EJES A 120º. No se reduce ninguna magnitud.

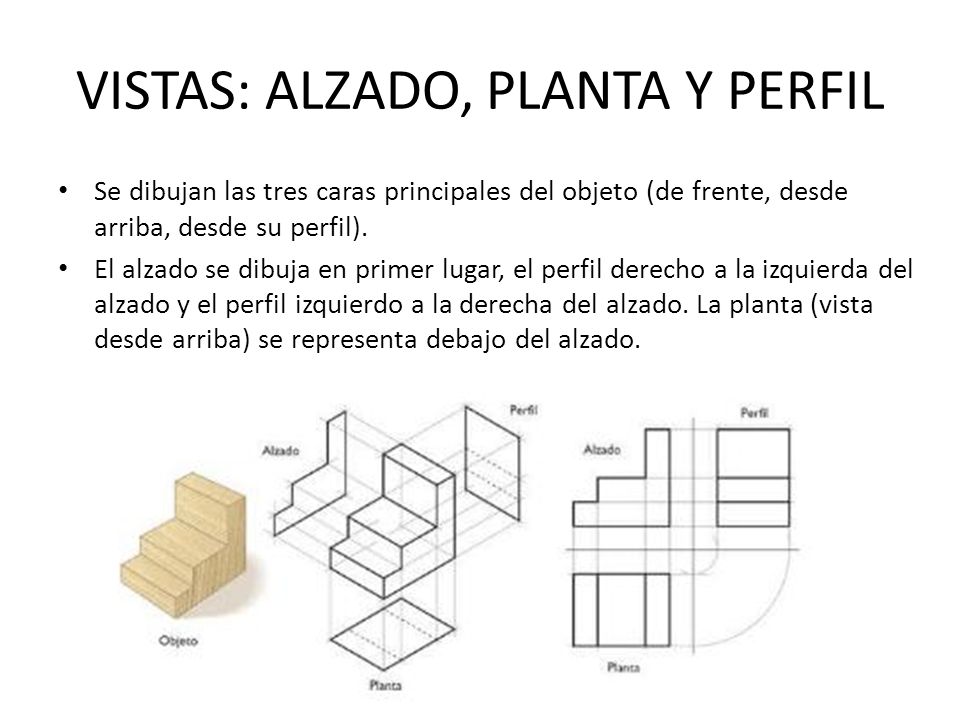

5 VISTAS: ALZADO, PLANTA Y PERFIL
Se dibujan las tres caras principales del objeto (de frente, desde arriba, desde su perfil). El alzado se dibuja en primer lugar, el perfil derecho a la izquierda del alzado y el perfil izquierdo a la derecha del alzado. La planta (vista desde arriba) se representa debajo del alzado.

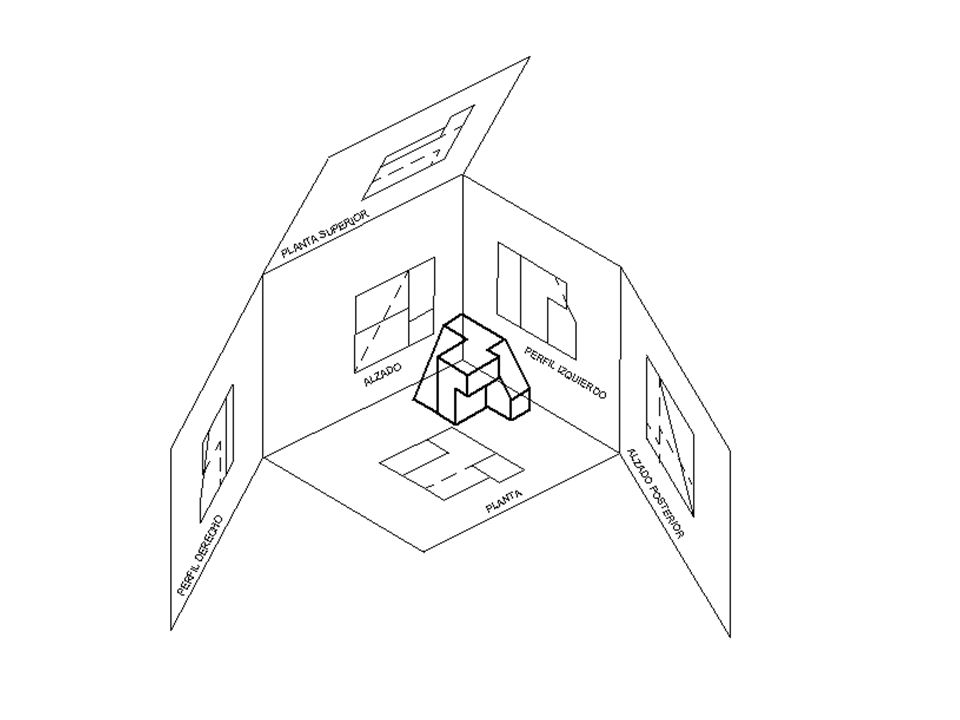

6

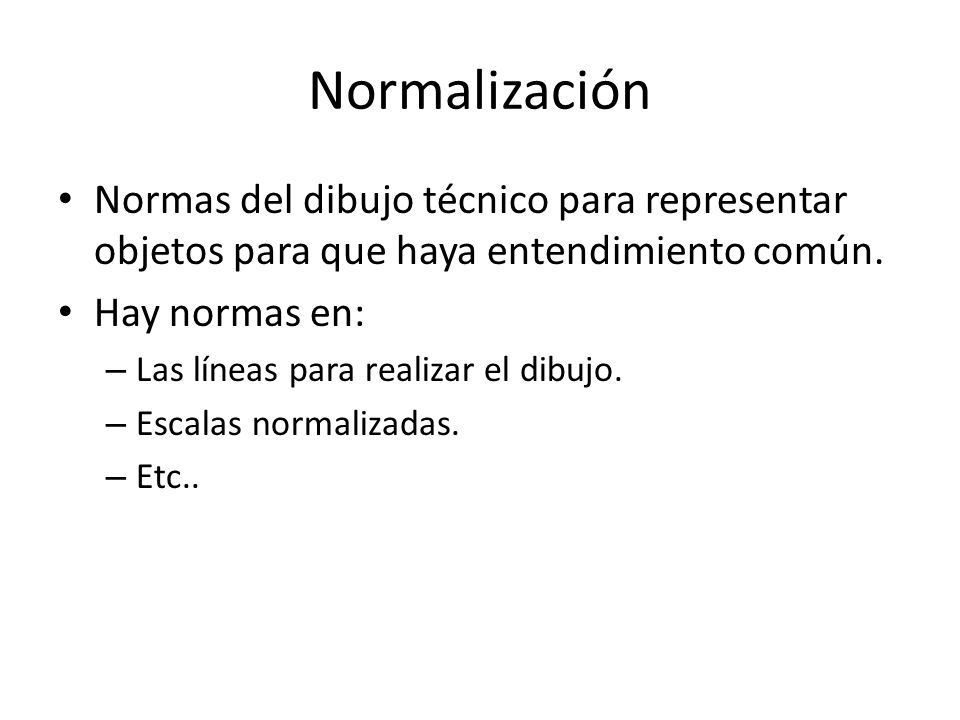

7 Normalización Normas del dibujo técnico para representar objetos para que haya entendimiento común. Hay normas en: Las líneas para realizar el dibujo. Escalas normalizadas. Etc..

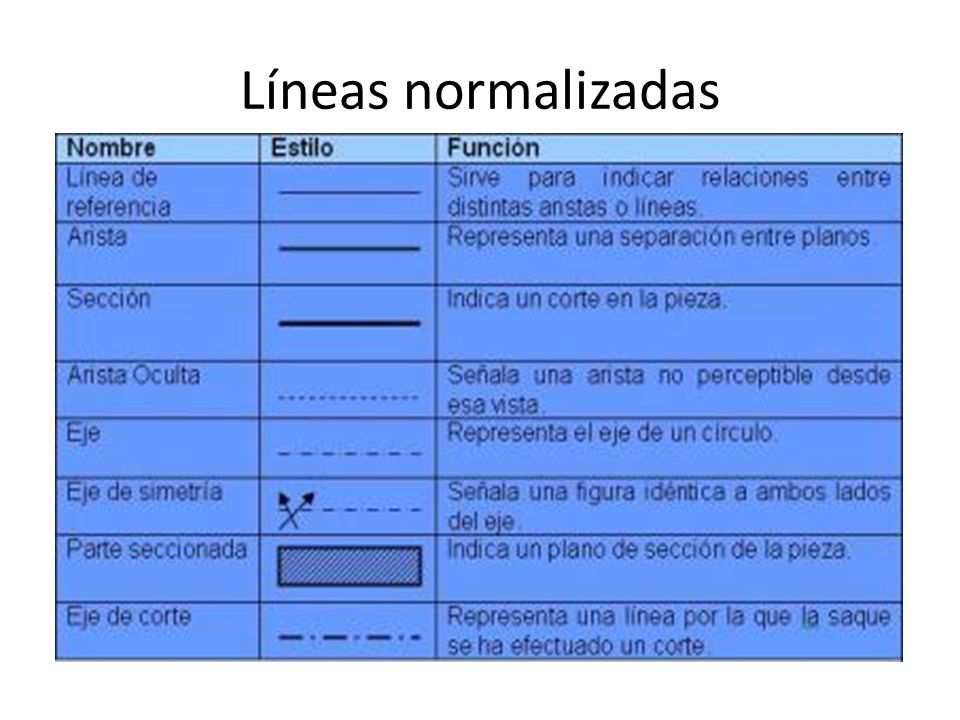

8 Líneas normalizadas

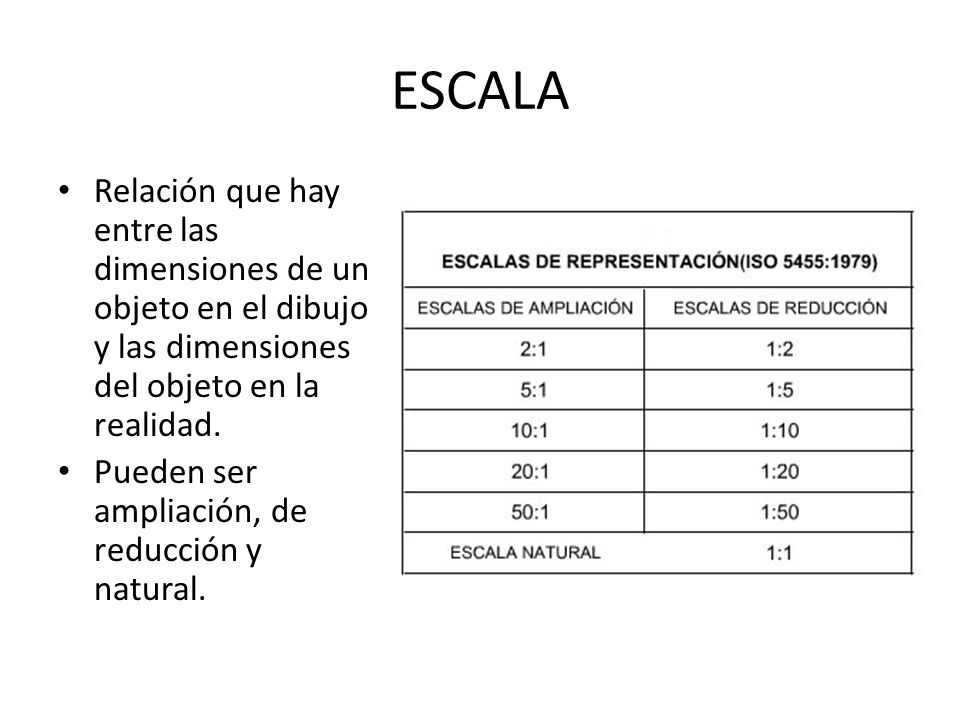

9 ESCALA Relación que hay entre las dimensiones de un objeto en el dibujo y las dimensiones del objeto en la realidad. Pueden ser ampliación, de reducción y natural.

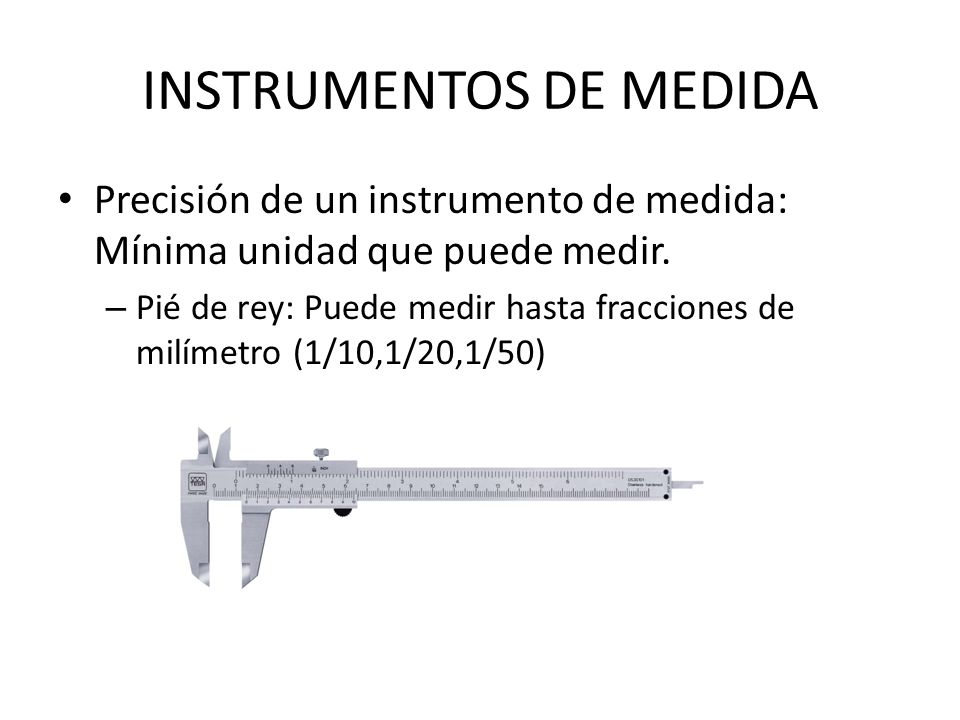

10 INSTRUMENTOS DE MEDIDA
Precisión de un instrumento de medida: Mínima unidad que puede medir. Pié de rey: Puede medir hasta fracciones de milímetro (1/10,1/20,1/50)

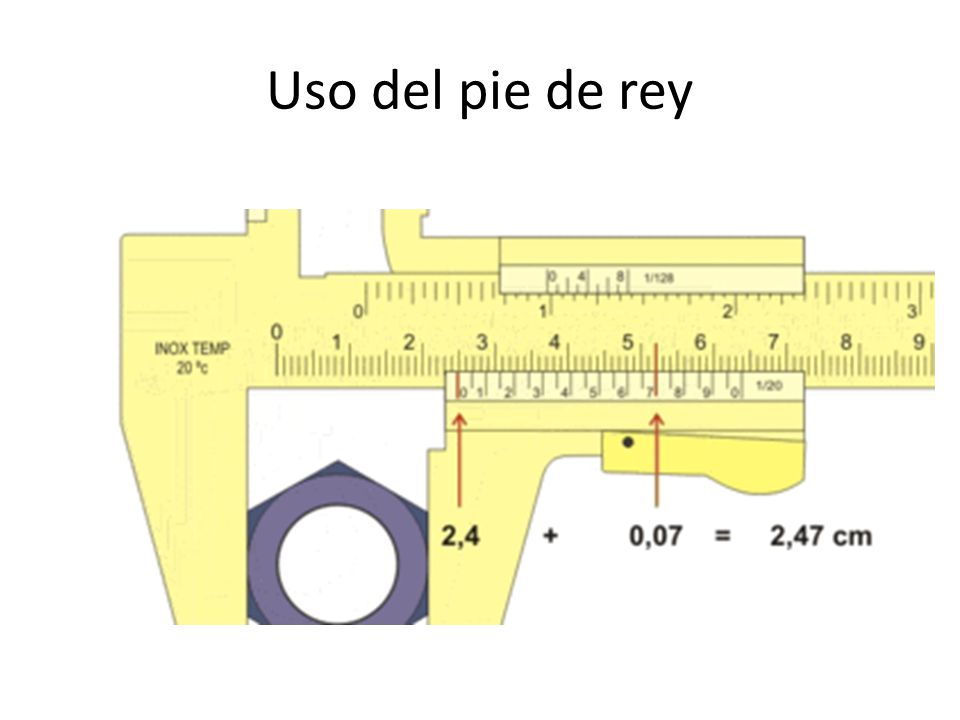

11 Uso del pie de rey

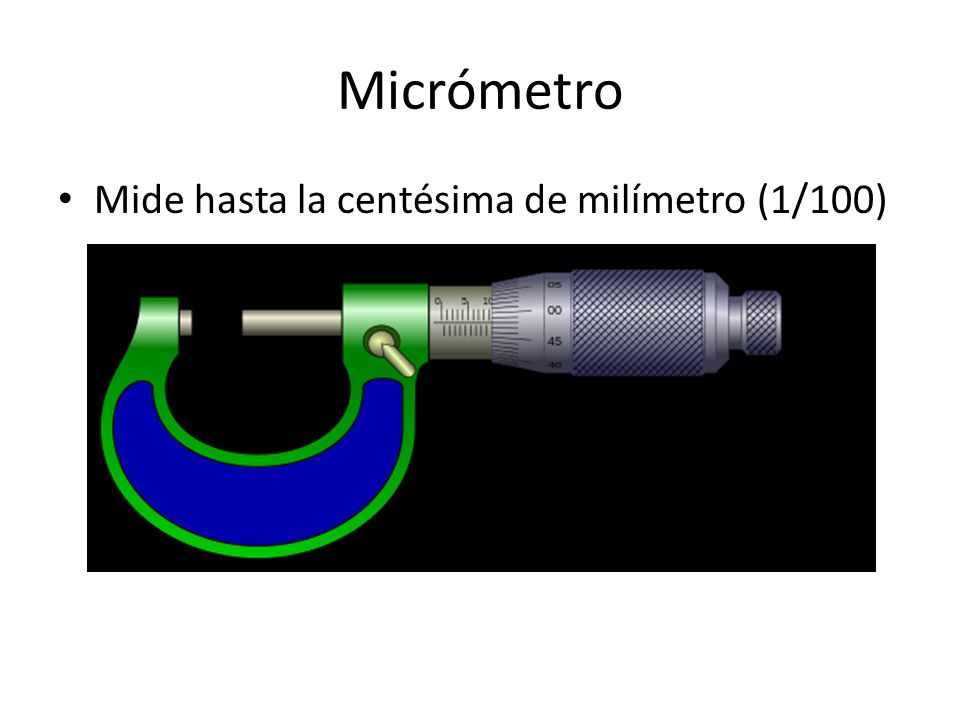

12 Micrómetro Mide hasta la centésima de milímetro (1/100)

13 EJERCICIOS Vistas: Alzado, planta, perfil
