1 Perspectiva Isométrica
Pasos para dibujar un cubo en perspectiva isométrica

2 Dibujamos los ejes Eje Z 120º 120º Eje Y Eje X 120º

3 Linea de Referencia Horizontal
margen 1) Situamos el cartabón alineado con el margen 2) Trazamos una línea horizontal con trazo muy fino para apoyo de la escuadra

4 Apoyo de la Escuadra margen Apoyo de la escuadra

5 Dibujo del Eje Z

6 Dibujo del Eje X

7 Dibujo del Eje Y

8 Medidas en los ejes Eje Z 40 30 30 Eje Y Eje X

9 Líneas paralelas al eje Z

10 Líneas paralelas al eje Z

11 Líneas paralelas al eje Y
Eje Z Eje Y

12 Líneas paralelas al eje X
Eje Z Eje Y

13 Líneas paralelas al eje X
Eje Z Eje Y

14 Líneas paralelas al eje Y
Eje Z Eje Y

15 Líneas paralelas al eje Y
Eje Z Eje Y

16 Líneas paralelas al eje X
Eje Z Eje Y

17 Líneas paralelas al eje X
Eje Z Eje Y

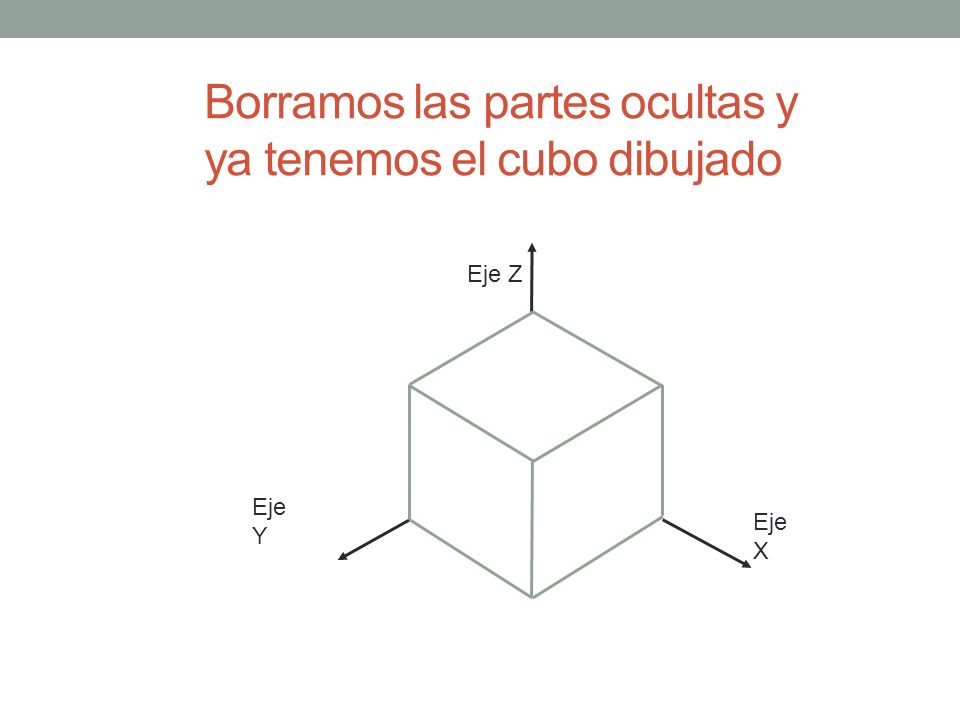

18 Borramos las partes ocultas y ya tenemos el cubo dibujado
Eje Z Eje Y Eje X
