EL DIBUJO EN PERSPECTIVA.

Presentación del tema: "EL DIBUJO EN PERSPECTIVA."— Transcripción de la presentación:

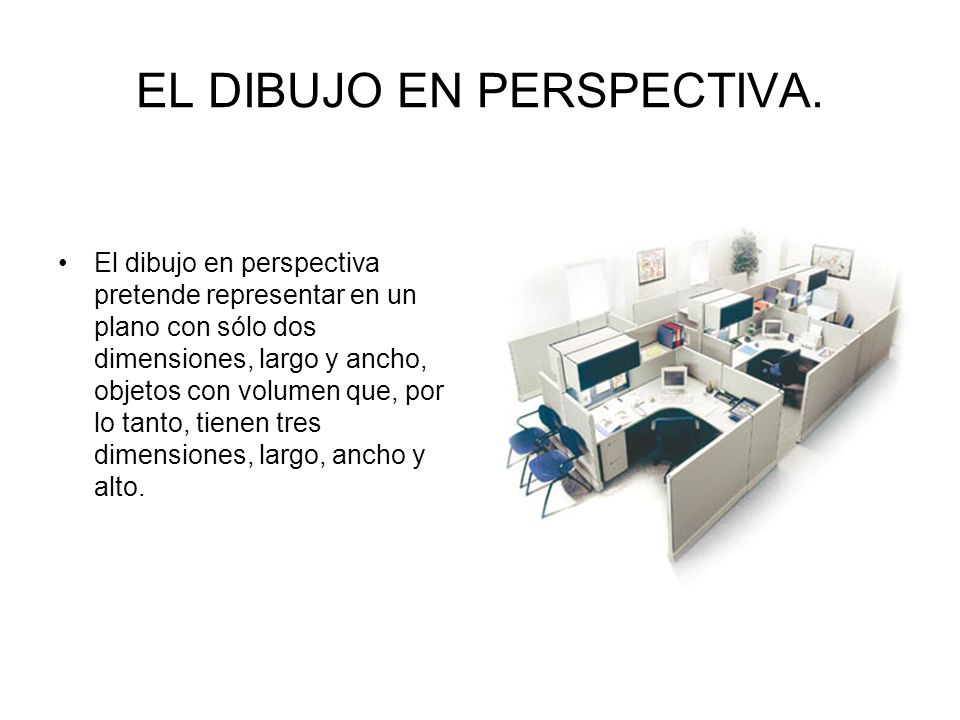

1 EL DIBUJO EN PERSPECTIVA.
El dibujo en perspectiva pretende representar en un plano con sólo dos dimensiones, largo y ancho, objetos con volumen que, por lo tanto, tienen tres dimensiones, largo, ancho y alto.

2 EL DIBUJO EN PERSPECTIVA. La perspectiva caballera 1.
Para dibujar la perspectiva caballera de un objeto: 1º Se trazan los ejes que corresponden a las tres dimensiones del espacio: el ancho, el largo o profundidad y la altura. Los ejes del ancho y la altura son perpendiculares, el del largo o profundidad forma 45º con los otros

3 EL DIBUJO EN PERSPECTIVA. La perspectiva caballera 2.
Para dibujar la perspectiva caballera de un objeto: 2º se dibuja la planta del objeto. En las líneas de profundidad las medidas se reducen a la mitad o a las 2/3 partes.

4 EL DIBUJO EN PERSPECTIVA. La perspectiva caballera 3.
Para dibujar la perspectiva caballera de un objeto: 3º Se levantan las verticales y se marcan las alturas.

5 EL DIBUJO EN PERSPECTIVA. La perspectiva caballera 4.
Para dibujar la perspectiva caballera de un objeto: 4º Se completa el dibujo

6 EL DIBUJO EN PERSPECTIVA. La perspectiva caballera 5.

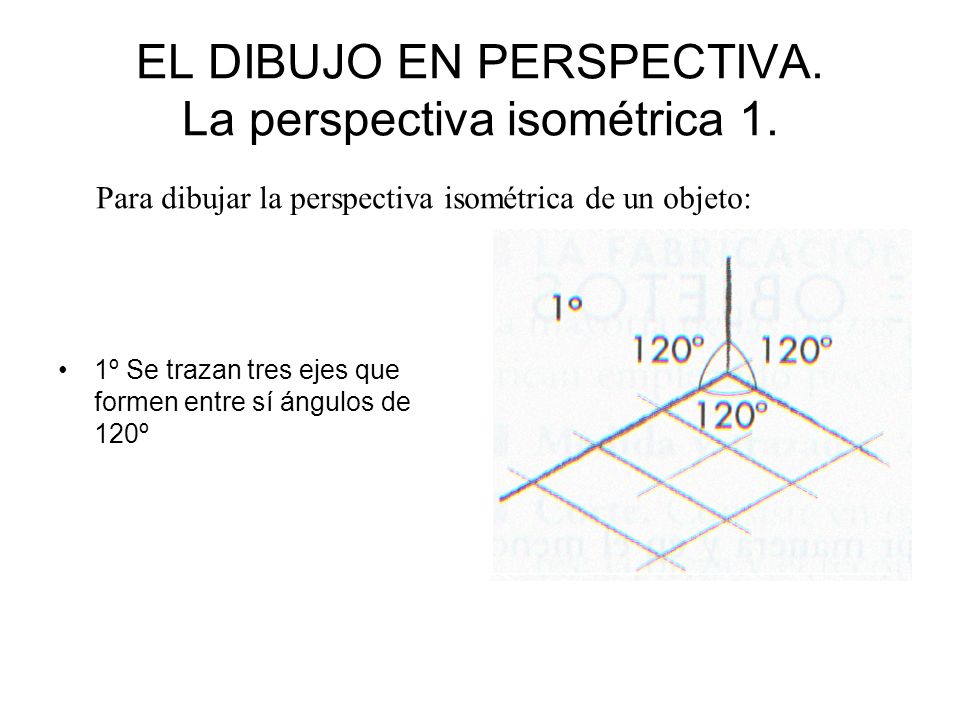

7 EL DIBUJO EN PERSPECTIVA. La perspectiva isométrica 1.
Para dibujar la perspectiva isométrica de un objeto: 1º Se trazan tres ejes que formen entre sí ángulos de 120º

8 EL DIBUJO EN PERSPECTIVA. La perspectiva isométrica 2.
Para dibujar la perspectiva isométrica de un objeto: 2º Se dibuja la planta del objeto

9 EL DIBUJO EN PERSPECTIVA. La perspectiva isométrica 3.
Para dibujar la perspectiva isométrica de un objeto: 3º Se levantan verticales y se marcan las alturas

10 EL DIBUJO EN PERSPECTIVA. La perspectiva isométrica 4.
Para dibujar la perspectiva isométrica de un objeto: 4º se completa el dibujo

11 EL DIBUJO EN PERSPECTIVA. La perspectiva isométrica 5.

12 EL DIBUJO EN PERSPECTIVA. Comparando caballera e isométrica 1.

13 EL DIBUJO EN PERSPECTIVA. Comparando caballera e isométrica 2.

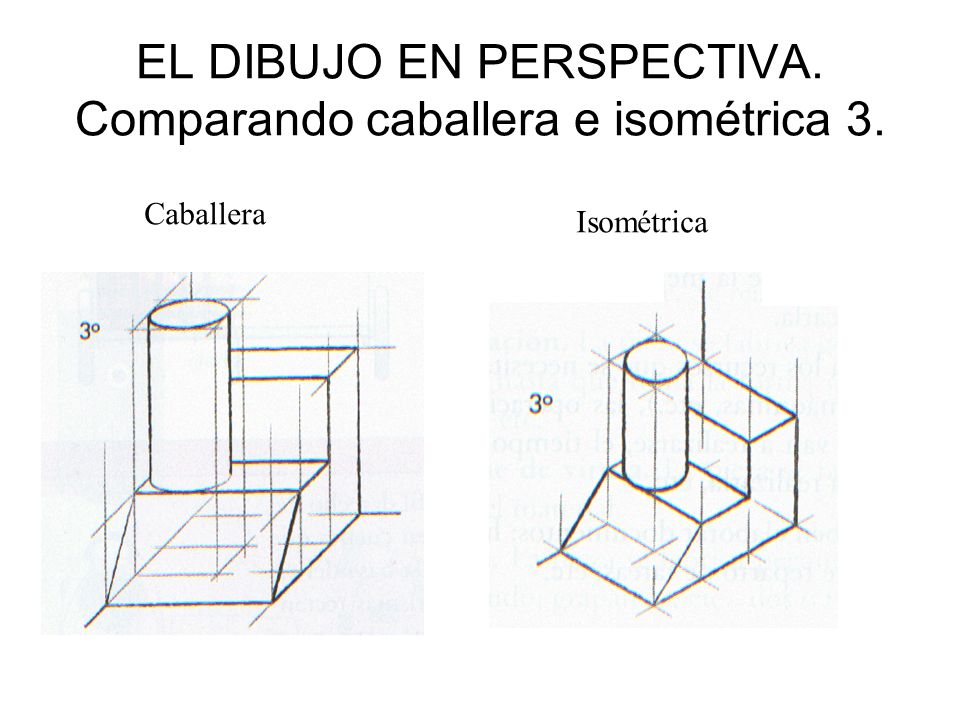

14 EL DIBUJO EN PERSPECTIVA. Comparando caballera e isométrica 3.

15 EL DIBUJO EN PERSPECTIVA. Comparando caballera e isométrica 4.
