2 Ejercicio Nº 1. - Dibujar las vistas necesarias a escala 3/2
Ejercicio Nº 1.- Dibujar las vistas necesarias a escala 3/2. No tener en cuenta la reducción isométrica.

3 Paso 1: Dibujamos la escala grafica 3/2
Paso 1: Dibujamos la escala grafica 3/2. Aplicamos el teorema de Thales, trazamos dos rectas r y s sobre s llevamos 20 mm y sobre r 30 mm. Dividimos los 20 mm en 3 parte iguales y aplicamos Thales, obteniendo la escala solicitada. Obtenemos la contraescala.

4 Paso 2: Se elige el alzado, perfil y planta

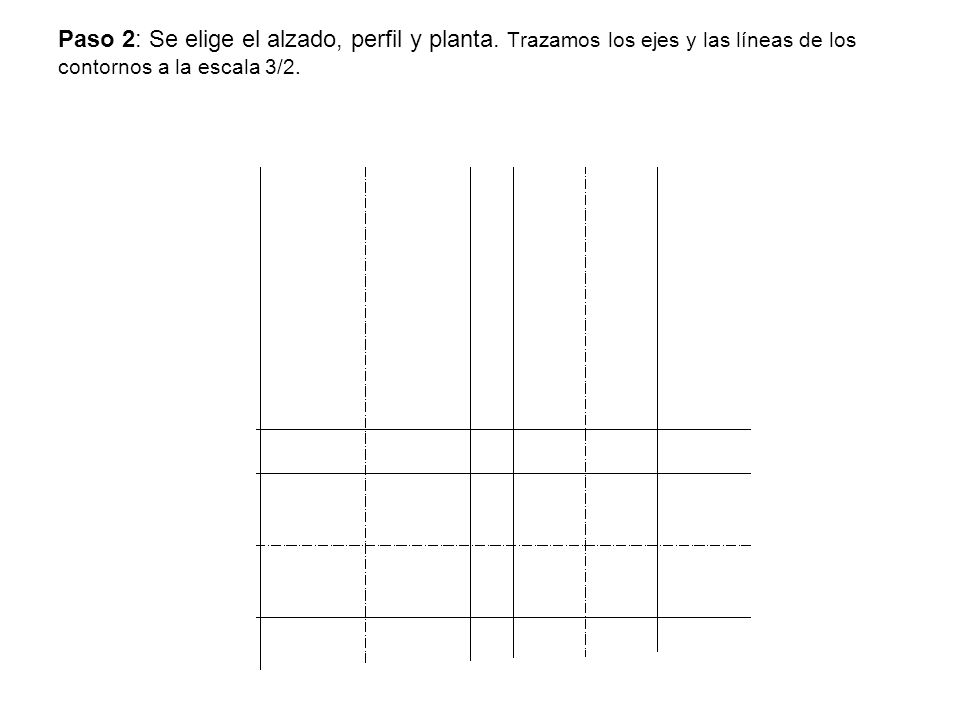

Paso 2: Se elige el alzado, perfil y planta. Trazamos los ejes y las líneas de los contornos a la escala 3/2.

5 Paso 3: Borramos las líneas sobrantes

6 Paso 4: Trazamos el circulo en la planta de r=12, llevamos sobre el alzado y el perfil el cilindro.

7 Paso 5: Trazamos las paralelas de las alturas según vemos.

8 Paso 6: Borramos las líneas sobrantes

9 Paso 7: Trazamos las líneas tal como vemos.

10 Paso 8: Dibujamos el encaje superior.

11 Paso 9: Borramos las líneas sobrantes

12 Paso 10: Dibujamos el canal inferior y las líneas de la parte superior que faltan.

13 Paso 11: Se borra lo que sobra y tenemos las vistas solicitadas.

14 Ejercicio Nº 2. - Dibujar las vistas necesarias a escala 7/5
Ejercicio Nº 2.- Dibujar las vistas necesarias a escala 7/5. No tener en cuenta la reducción isométrica. La escala se realiza de la misma forma que el anterior

15 Paso 1: Se elige el alzado, perfil y planta
Paso 1: Se elige el alzado, perfil y planta. Trazamos los ejes y las líneas base del alzado y perfil.

16 Paso 2: Trazamos las líneas exteriores del alzado, planta y perfil.

17 Paso 3: Borramos las líneas que sobran del las vista elegidas.

18 Paso 4: Trazamos las líneas paralelas a la base y el circulo superior.

19 Paso 5: Trazamos las líneas paralelas al eje y al circulo superior.

20 Paso 6: Borramos lo que sobra y trazamos las líneas paralelas al eje.

21 Paso 7: Borramos lo que sobra y unimos los puntos del alzado.

22 Paso 8: Trazamos las líneas de la acanaladura lateral.

23 Continuamos trazando las líneas de la acanaladura lateral.

24 Paso 9: Continuamos trazando las líneas de la acanaladura lateral y borrando las que sobran.

25 Paso 10: Continuamos trazando las líneas de la acanaladura lateral y el circulo inferior.

26 Paso 11: Continuamos trazando las líneas del circulo inferior.

27 Paso 12: Trazamos las líneas del canal superior.

28 Paso 13: Seguimos trazando las líneas del canal superior.

29 Paso 14: Este es el resultado final.

30 Ejercicio Nº 3. - Dibujar las vistas necesarias a escala 4/3

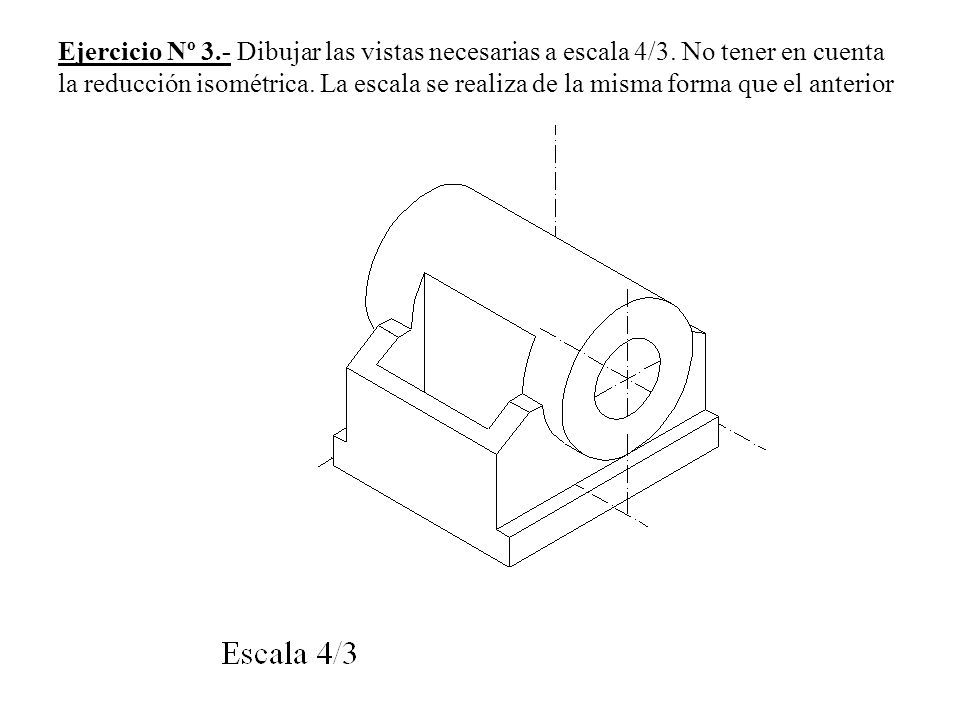

Ejercicio Nº 3.- Dibujar las vistas necesarias a escala 4/3. No tener en cuenta la reducción isométrica. La escala se realiza de la misma forma que el anterior

31 Paso 1: Se elige el alzado, perfil y planta

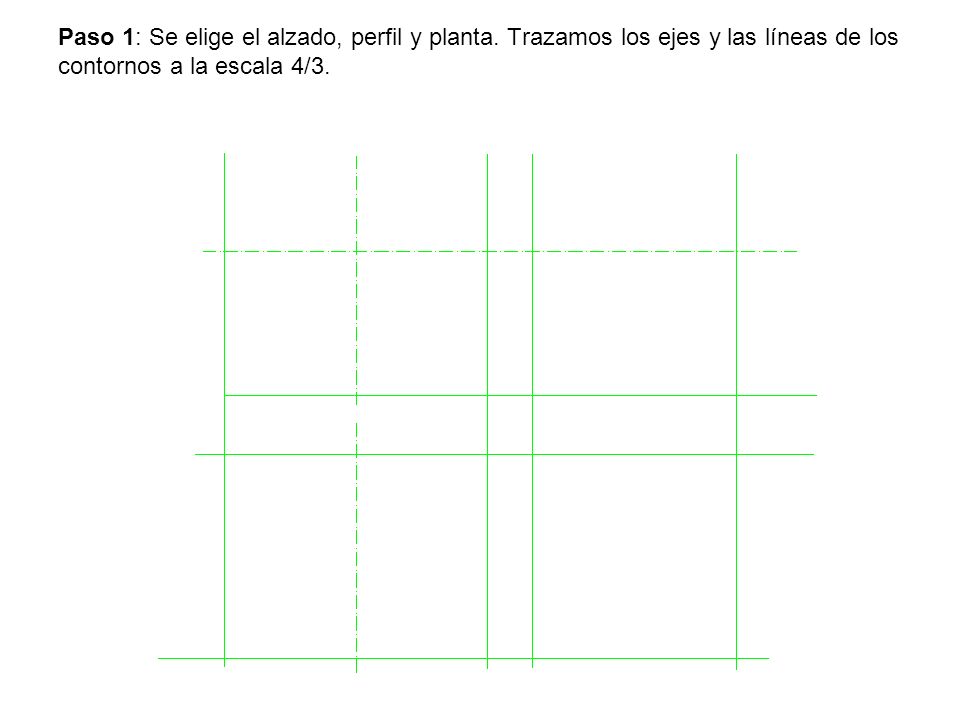

Paso 1: Se elige el alzado, perfil y planta. Trazamos los ejes y las líneas de los contornos a la escala 4/3.

32 Paso 2: Trazamos los círculos y sus líneas.

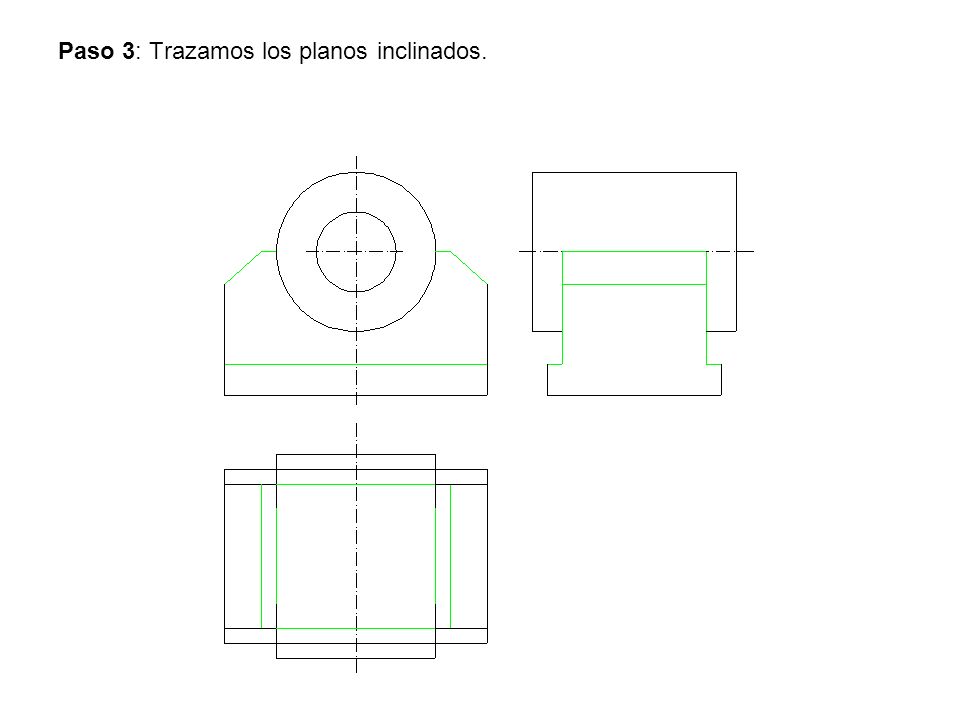

33 Paso 3: Trazamos los planos inclinados.

34 Paso 4: Trazamos los acanaladuras verticales.

35 Paso 5: Trazamos las partes vistas y ocultas.

36 Paso 6: Resultado final.

37 Ejercicio Nº 4. - Dibujar las vistas necesarias a escala 5/3
Ejercicio Nº 4.- Dibujar las vistas necesarias a escala 5/3. No tener en cuenta la reducción isométrica. La escala se realiza de la misma forma que el anterior

38 Paso 1: Se elige el alzado, perfil y planta
Paso 1: Se elige el alzado, perfil y planta. Trazamos los ejes y las líneas de los contornos a la escala 5/3.

39 Paso 2: Trazamos el círculo y sus líneas.

40 Paso 3: Borramos lo que nos sobra.

41 Paso 4: Dibujamos las entradas del cilindro.

42 Paso 5: Trazamos la base del cilindro.

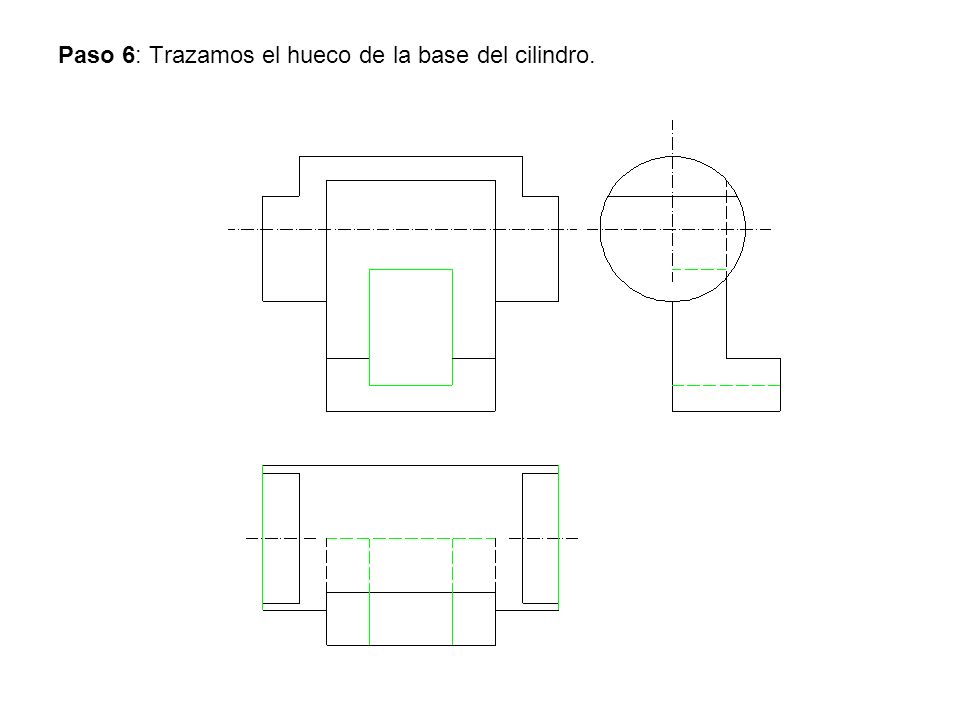

43 Paso 6: Trazamos el hueco de la base del cilindro.

44 Paso 7: Resultado final.

45 Ejercicio Nº 5. - Dibujar las vistas necesarias a escala 6/4
Ejercicio Nº 5.- Dibujar las vistas necesarias a escala 6/4. No tener en cuenta la reducción isométrica. La escala se realiza de la misma forma que el anterior

46 Paso 1: Se elige el alzado, perfil y planta
Paso 1: Se elige el alzado, perfil y planta. Trazamos los ejes y las líneas de los contornos a la escala 6/4.

47 Paso 2: Trazamos el círculo y sus líneas.

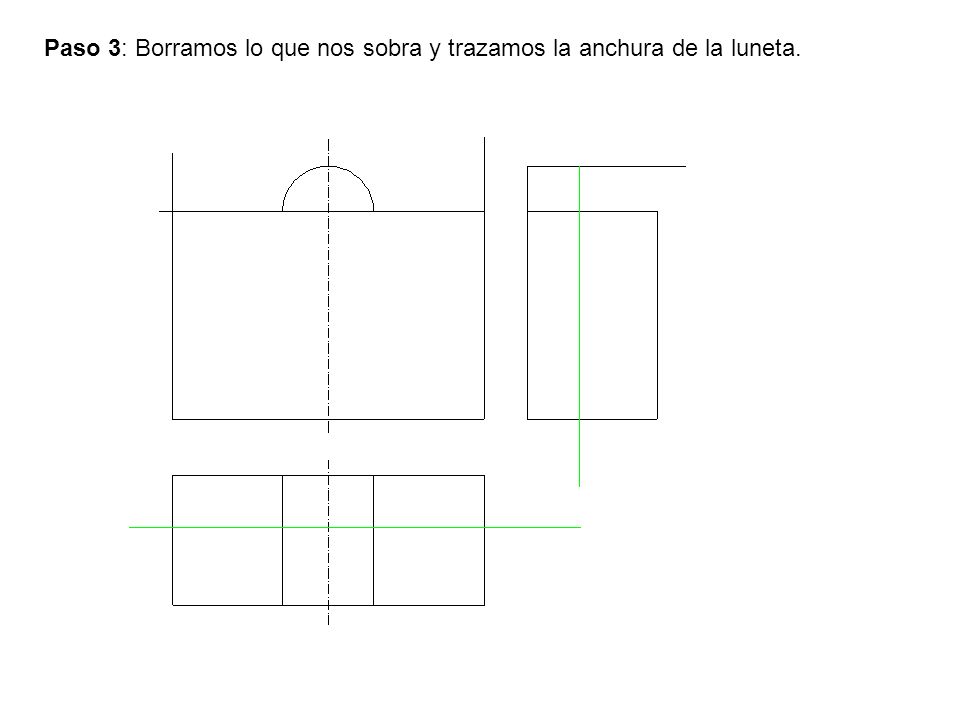

48 Paso 3: Borramos lo que nos sobra y trazamos la anchura de la luneta.

49 Paso 4: Borramos lo que nos sobra y trazamos los planos inclinados laterales.

50 Paso 5: Borramos lo que nos sobra y trazamos la anchura de los planos inclinados laterales.

51 Paso 6: Borramos lo que nos sobra y trazamos el hueco central.

52 Paso 7: Borramos lo que nos sobra y vemos las líneas que son vistas y ocultas.

53 Ejercicio Nº 6. - Dibujar las vistas necesarias a escala 5/8
Ejercicio Nº 6.- Dibujar las vistas necesarias a escala 5/8. No tener en cuenta la reducción isométrica. La escala se realiza de la misma forma que el anterior

54 Paso 1: Se elige el alzado, perfil y planta. Trazamos los ejes.

55 Paso 2: Trazamos los círculos.

56 Paso 3: Trazamos los espesores y anchuras de los círculos superiores.

57 Paso 4: Trazamos la anchura de la parte inferior.

58 Paso 5: Trazamos los interiores de la parte inferior.

59 Paso 6: Borramos lo sobrante y trazamos los interiores de la parte superior.

60 Paso 7: Trazamos el eje del perfil.

61 Paso 8: Trazamos las alturas del perfil.

62 Paso 9: Trazamos las anchuras del perfil.

63 Paso 10: Trazamos la unión entre la parte superior e inferior.

64 Paso 11: Trazamos los detalles finales.

65 Paso 12: Borramos y tenemos la representación final.

66 Ejercicio Nº 7. - Dibujar las vistas necesarias a escala 3/7

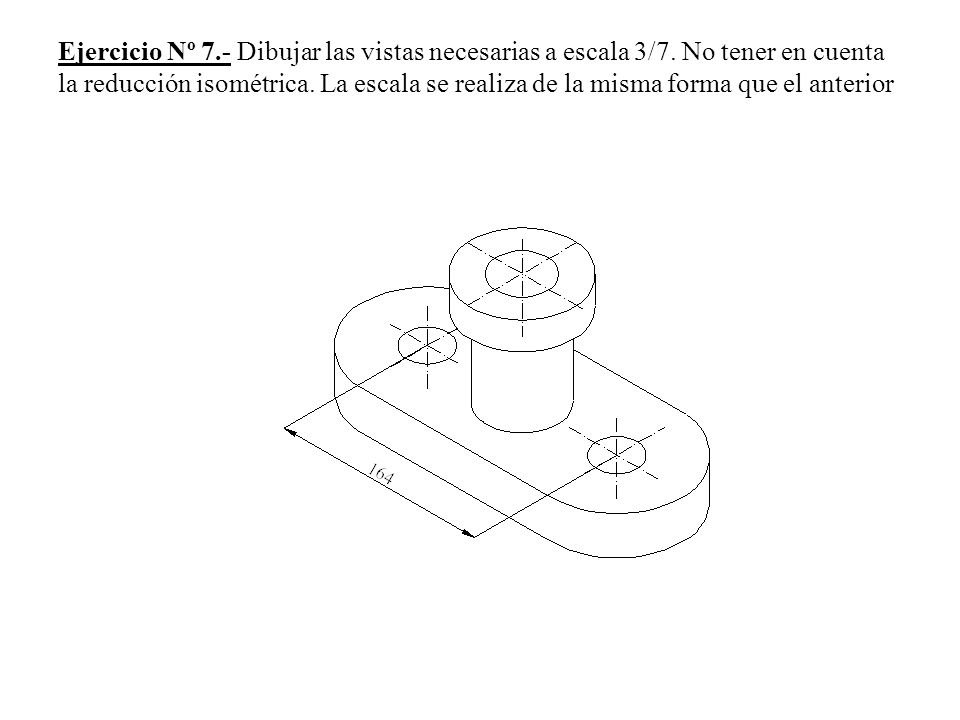

Ejercicio Nº 7.- Dibujar las vistas necesarias a escala 3/7. No tener en cuenta la reducción isométrica. La escala se realiza de la misma forma que el anterior

67 Paso 1: Se elige el alzado, perfil y planta. Trazamos los ejes
Paso 1: Se elige el alzado, perfil y planta. Trazamos los ejes. Y determinamos la escala, dividiendo 164/35 y después multiplicamos el resultado por la escala a realizar y vemos que nos da con lo que tomamos por aproximación 2

68 Paso 2: Solamente tenemos que multiplicar por 2 las medidas de la pieza. Trazamos los ejes y la altura del alzado.

69 Paso 3: Trazamos las circunferencias de la planta y llevamos sus medidas al alzado.

70 Paso 4: Trazamos los otros círculos.

71 Paso 5: Llevamos los círculos al alzado.

72 Paso 6: Borramos los que sobra, sabiendo que vamos dar medio corte.

73 Paso 7: Resultado final.

74 Ejercicio Nº 8. - Dibujar las vistas necesarias a escala 1/5
Ejercicio Nº 8.- Dibujar las vistas necesarias a escala 1/5. El ángulo del eje Y es de 45º y el coeficiente de reducción 1/2. La escala grafica se realiza de la misma forma que el anterior

75 Paso 1: Se elige el alzado, perfil y planta
Paso 1: Se elige el alzado, perfil y planta. Trazamos los ejes y la medida de largo del alzado. Hallamos la escala que esta dibujada la pieza 108/18=6. Multiplicamos la escala que nos da entre la escala que debemos dibujar las vistas 6*1/5 =1,2.

76 Paso 2: Trazamos los circulo del cilindro y el alzado y planta del mismo.

77 Paso 3: Trazamos la parte superior.

78 Paso 4: Borramos lo que sobra y trazamos la intersección con el cilindro inferior.

79 Paso 5: Borramos lo que sobra y trazamos la circunferencia interior.

80 Paso 6: Borramos lo que sobra y como damos una medio corte al alzado (la vista de planta como se ve no es necesaria.

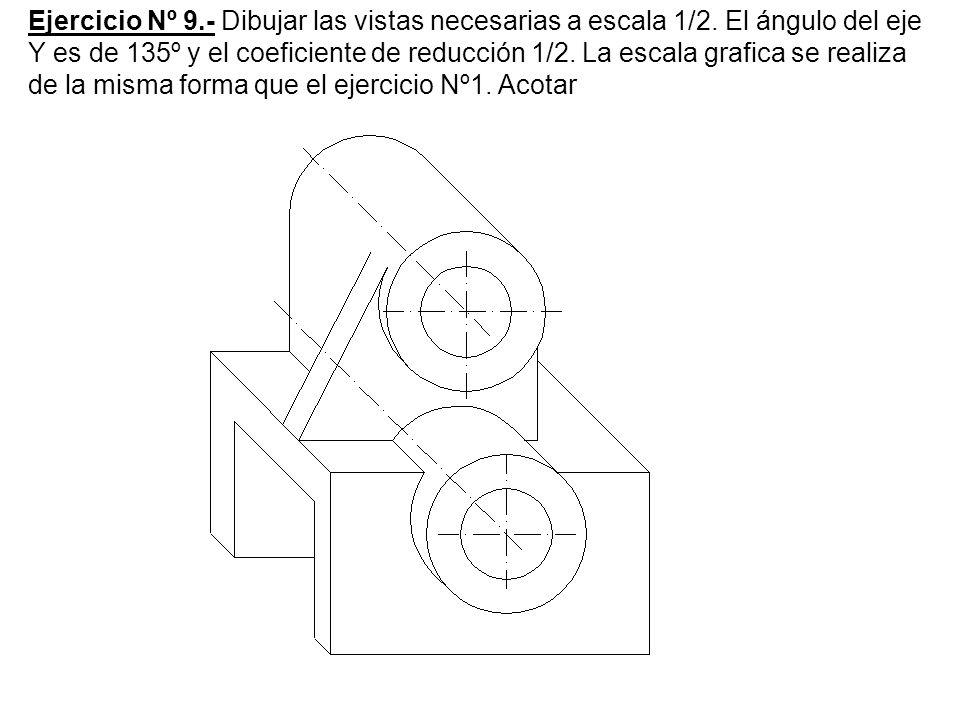

81 Ejercicio Nº 9. - Dibujar las vistas necesarias a escala 1/2
Ejercicio Nº 9.- Dibujar las vistas necesarias a escala 1/2. El ángulo del eje Y es de 135º y el coeficiente de reducción 1/2. La escala grafica se realiza de la misma forma que el ejercicio Nº1. Acotar

82 Paso 1: Elegimos el alzado, perfil y planta y trazamos las líneas base
Paso 1: Elegimos el alzado, perfil y planta y trazamos las líneas base. Tomamos de alzado la vista de frente de la perspectiva perfil el que se ve.

83 Paso 2: Trazamos los ejes.

84 Paso 3: Trazamos los círculos de los cilindros.

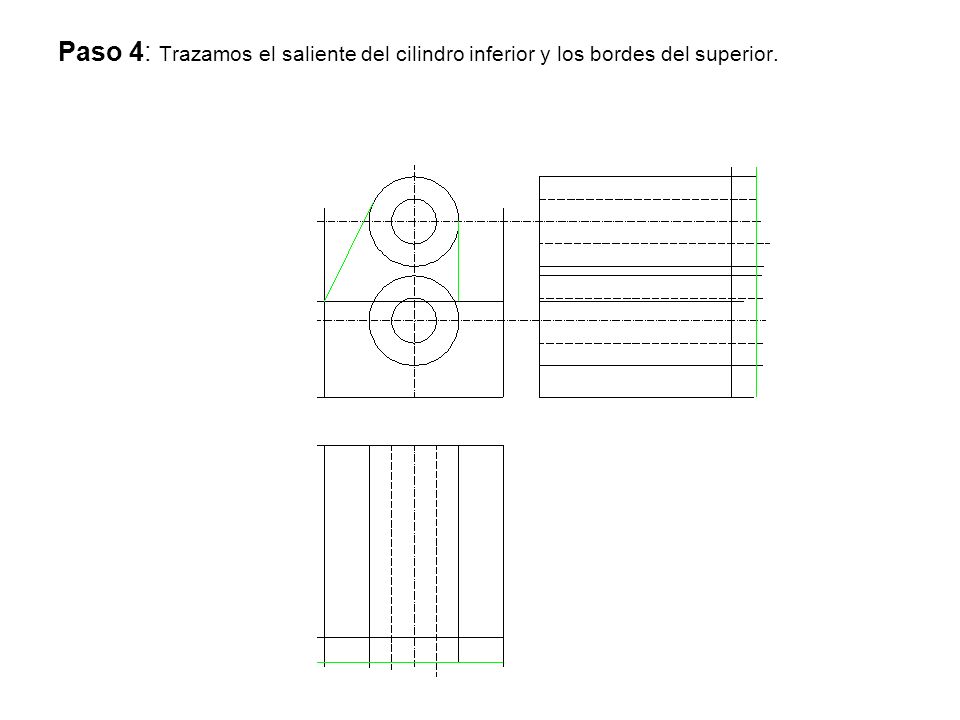

85 Paso 4: Trazamos el saliente del cilindro inferior y los bordes del superior.

86 Paso 5: Borramos y trazamos la base inferior.

87 Paso 6: Borramos y trazamos la longitud del cilindro superior y el refuerzo.

88 Paso 7: Borramos y trazamos las intersecciones.

89 Paso 8: Borramos y trazamos los detalles de líneas ocultas.

90 Paso 9: Damos un corte total por el eje de los cilindros.

91 Paso 10: Acotamos las vistas.

92 Ejercicio Nº 10. - Dibujar las vistas necesarias a escala 1/2
Ejercicio Nº 10.- Dibujar las vistas necesarias a escala 1/2. El ángulo del eje Y es de 45º y el coeficiente de reducción 1/2. La escala grafica se realiza de la misma forma que el ejercicio Nº 1. Acotar

93 Paso 1: Elegimos el alzado y planta y trazamos las líneas de los ejes y las mediadas de la planta. Tomamos de alzado la vista de frente.

94 Paso 2: Trazamos los círculos de los cilindros y la anchura de la planta.

95 Paso 3: Trazamos el espesor de la placa de unión de los cilindros y la intersección del primero con la placa.

96 Paso 4: Borramos lo que sobra, trazamos el chaflán y espesor del otro cilindro.

97 Paso 5: Borramos lo que sobra, hallamos el centro de la circunferencia tangente a los dos cilindros, sumando a los radios de cada uno 44 mm.

98 Paso 6: Trazamos la circunferencia tangente de radio 44 mm.

99 Paso 7: Hallamos el punto de tangente en la planta y terminamos de borrar y trazar las líneas ocultas.
