Dibujo de las vistas de una pieza

Presentación del tema: "Dibujo de las vistas de una pieza"— Transcripción de la presentación:

1 Dibujo de las vistas de una pieza
Vamos a ver cómo se dibujan las vistas de la pieza mostrada en la figura, utilizando un papel cuadriculado (cuadrícula grande), de manera que cada cuadrícula de la pieza equivale a una cuadrícula del papel. Haz clic para continuar © Pedro J. Castela

2 Dibujo de las vistas de una pieza Haz clic para continuar
ALZADO Para dibujar la vista de alzado nos fijamos en cuánto mide la pieza de ancho (A = 5) y de alto (B = 6) y dibujamos un rectángulo de esas medidas. Sólo tienes que contar los cuadritos. Haz clic para continuar © Pedro J. Castela

3 Dibujo de las vistas de una pieza Haz clic para continuar
ALZADO La cara que tenemos más cerca mide D = 2 cuadros de altura, por tanto trazamos una línea a dos cuadros de la base del rectángulo que contiene a la vista de alzado. Haz clic para continuar © Pedro J. Castela

4 Dibujo de las vistas de una pieza Haz clic para continuar
La cara vertical y la rampa tienen la misma altura. B D ALZADO Para terminar la vista de alzado, observa que tanto la rampa como la cara vertical tienen la misma altura (4 cuadros). Sin embargo, la rampa tiene 2 cuadros de ancho y la cara vertical 3. Haz clic para continuar © Pedro J. Castela

5 Dibujo de las vistas de una pieza Haz clic para continuar
La vista en planta se sitúa justo debajo de la vista de alzado y en ella vemos la pieza desde arriba. Sus dimensiones serán A = 5 y C = 5, es decir, un cuadrado de 5 x 5. C PLANTA Haz clic para continuar © Pedro J. Castela

6 Dibujo de las vistas de una pieza Haz clic para continuar
Para dibujar la cara superior observemos que E = 2 cuadros. Por tanto, trazamos una línea paralela a la cara superior del cuadrado que contiene a la vista en planta, a una distancia de 2 cuadros. E C PLANTA Haz clic para continuar © Pedro J. Castela

7 Dibujo de las vistas de una pieza Haz clic para continuar
La cara inferior y la rampa tienen la misma profundidad. Para dibujar la cara inferior y la rampa observemos que las dos tienen una profundidad de 3 cuadros, pero distinto ancho. Por tanto, trazamos una línea que separe ambas caras, de manera que la rampa tenga 2 cuadros de ancho. E C PLANTA Haz clic para continuar © Pedro J. Castela

8 Dibujo de las vistas de una pieza Haz clic para continuar
La vista de perfil izquierdo se dibuja a la derecha del alzado, a su misma altura. En principio, dibujamos un rectángulo de altura B = 6 y ancho C = 5 cuadros. Después borraremos las líneas que sobren. E PERFIL IZQUIERDO C Haz clic para continuar © Pedro J. Castela

9 Dibujo de las vistas de una pieza Haz clic para continuar

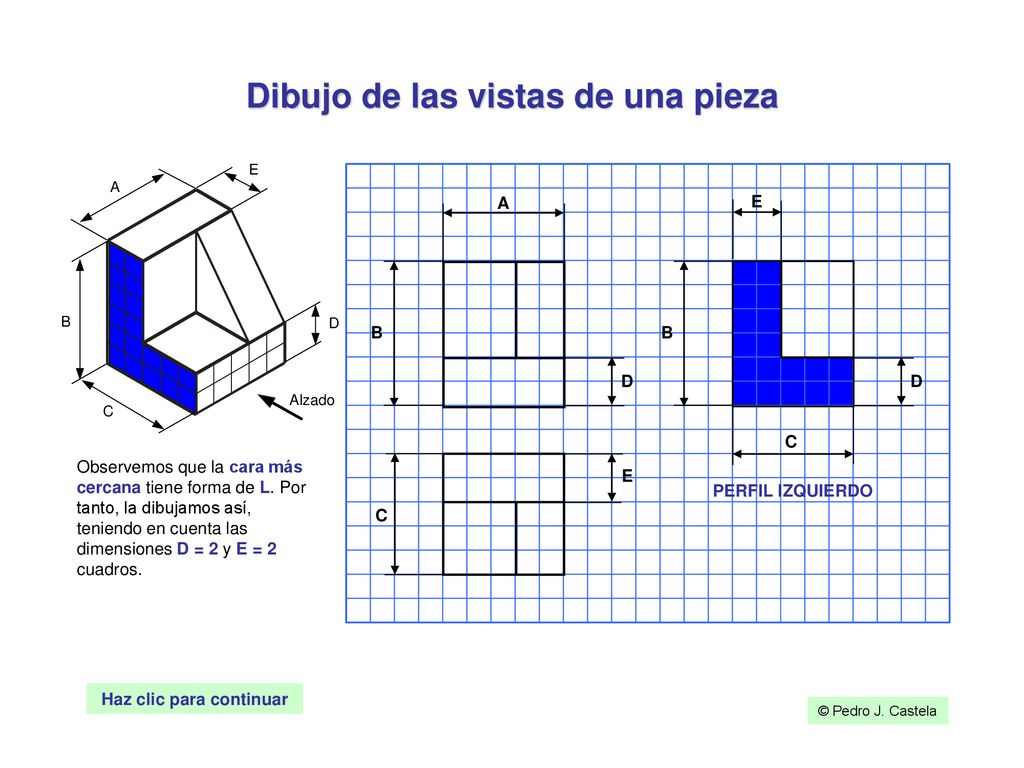

Observemos que la cara más cercana tiene forma de L. Por tanto, la dibujamos así, teniendo en cuenta las dimensiones D = 2 y E = 2 cuadros. E PERFIL IZQUIERDO C Haz clic para continuar © Pedro J. Castela

10 Dibujo de las vistas de una pieza Haz clic para continuar
La cara correspondiente a la rampa tiene forma de triángulo rectángulo. Observa que la rampa tiene una altura de 4 cuadros y una profundidad de 3cuadros. Su longitud no importa. Para terminar, borramos las líneas que sobran. E PERFIL IZQUIERDO C Haz clic para continuar © Pedro J. Castela

11 Dibujo de las vistas de una pieza Haz clic para continuar
Este sería el resultado final. La vista de alzado y la vista en planta están en la misma vertical y tienen el mismo ancho (A), mientras que las vistas de alzado y de perfil están en la misma horizontal y tienen la misma altura (B). Haz clic para continuar © Pedro J. Castela
