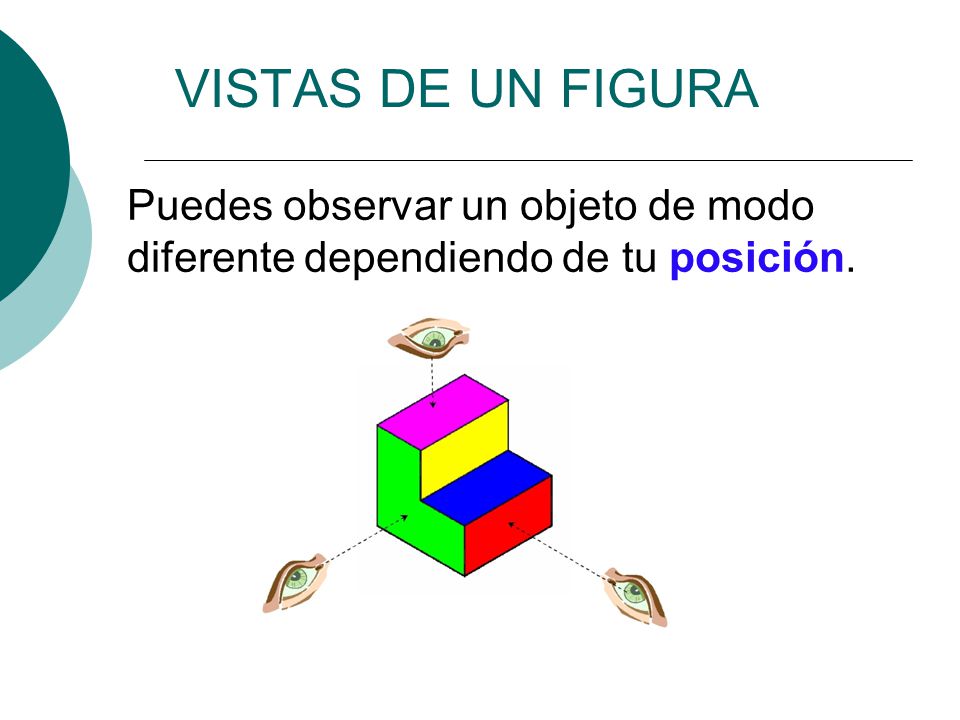

1 VISTAS DE UN FIGURA Puedes observar un objeto de modo diferente dependiendo de tu posición.

2 VISTAS DE UNA FIGURA Cuando nos situamos sobre el objeto observamos la planta. PLANTA

3 VISTAS DE UNA FIGURA Cuando nos situamos frente al objeto observamos el alzado. ALZADO

4 VISTAS DE UNA FIGURA Cuando nos situamos a un lado del objeto observamos el perfil. Existen dos perfiles: perfil izquierdo y perfil derecho. PERFIL IZQUIERDO

5 VISTAS DE UNA FIGURA Las vistas principales son: planta, alzado y perfil. ALZADO PERFIL PLANTA

6 PASOS A SEGUIR 1º - Colorea cada cara de la figura de distinto color.
2º - Dibuja el eje. 3º - Dibuja la planta. 4º - Extiende líneas finas verticales desde la planta hacia el lado superior. 5º - Dibuja el alzado. 6º - Extiende líneas finas horizontales para conectar con la vista de perfil.

7 PASOS A SEGUIR 7º - Extiende líneas finas horizontales desde la planta hasta el eje. 8º - Coloca la punta del compás en el centro del eje y dibuja una curva. 9º - Extiende líneas verticales. 10º - Dibuja el perfil. 11º - Colorea cada cara de la figura con su correspondiente color.
