VISTAS DE UN OBJETO
2
Perfil Alzado Planta
3

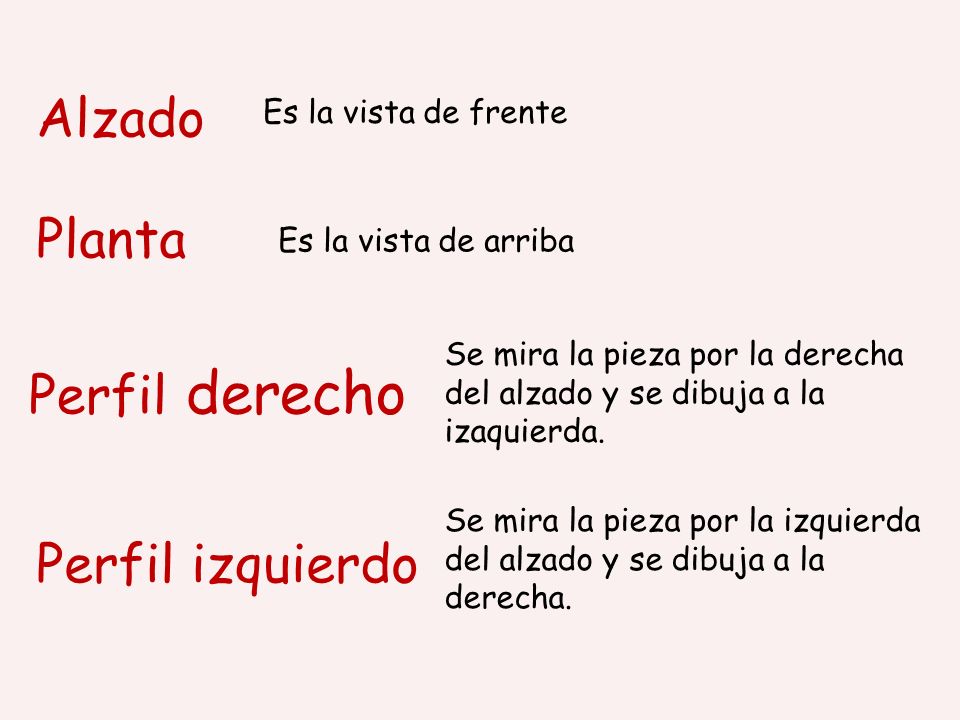

Alzado Planta Perfil derecho Perfil izquierdo Es la vista de frente

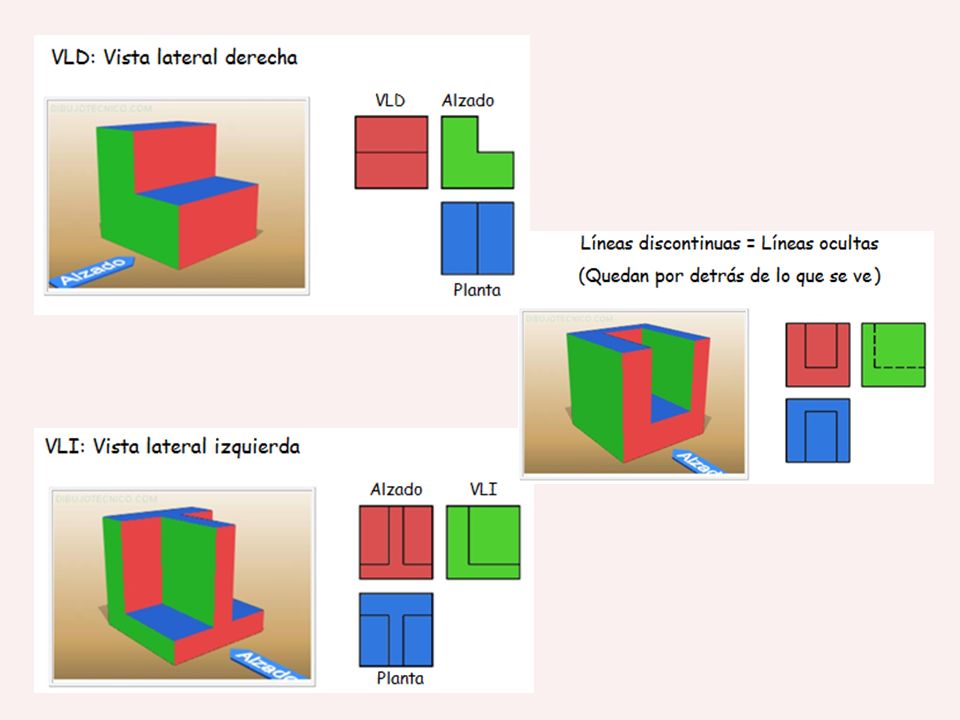

Es la vista de arriba Se mira la pieza por la derecha del alzado y se dibuja a la izaquierda. Perfil derecho Se mira la pieza por la izquierda del alzado y se dibuja a la derecha. Perfil izquierdo
4

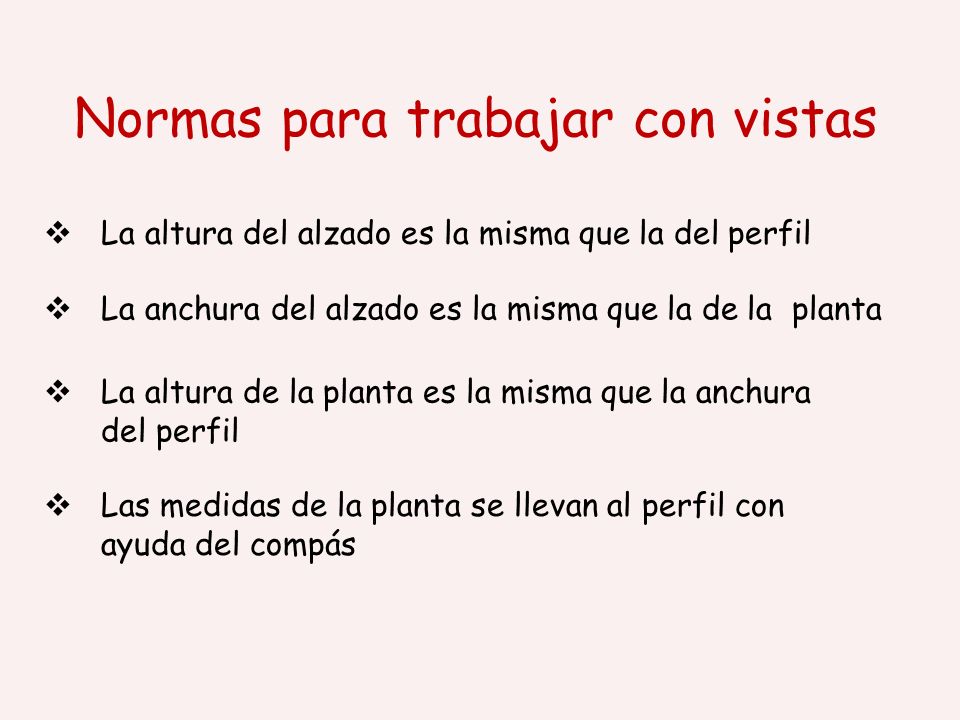

Normas para trabajar con vistas

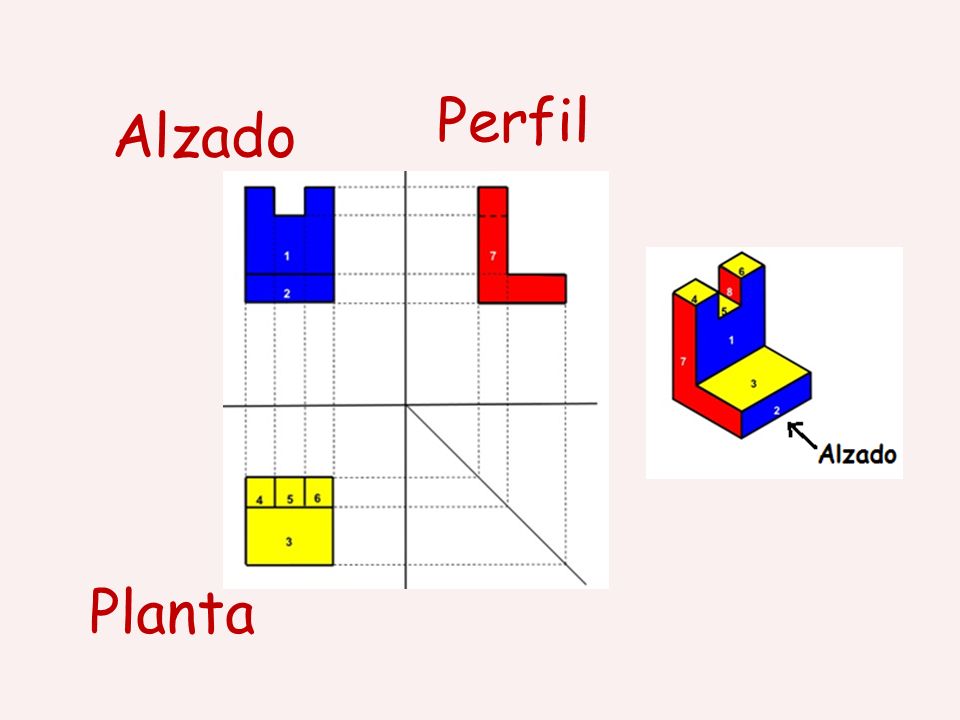

La altura del alzado es la misma que la del perfil La anchura del alzado es la misma que la de la planta La altura de la planta es la misma que la anchura del perfil Las medidas de la planta se llevan al perfil con ayuda del compás
5

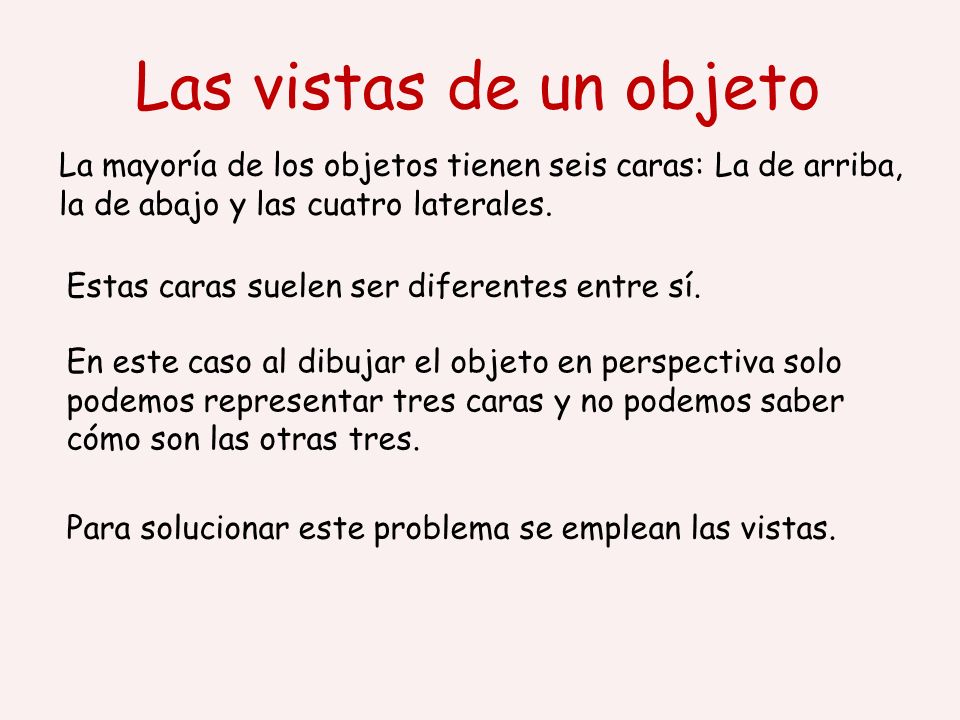

Las vistas de un objeto La mayoría de los objetos tienen seis caras: La de arriba, la de abajo y las cuatro laterales. Estas caras suelen ser diferentes entre sí. En este caso al dibujar el objeto en perspectiva solo podemos representar tres caras y no podemos saber cómo son las otras tres. Para solucionar este problema se emplean las vistas.
6

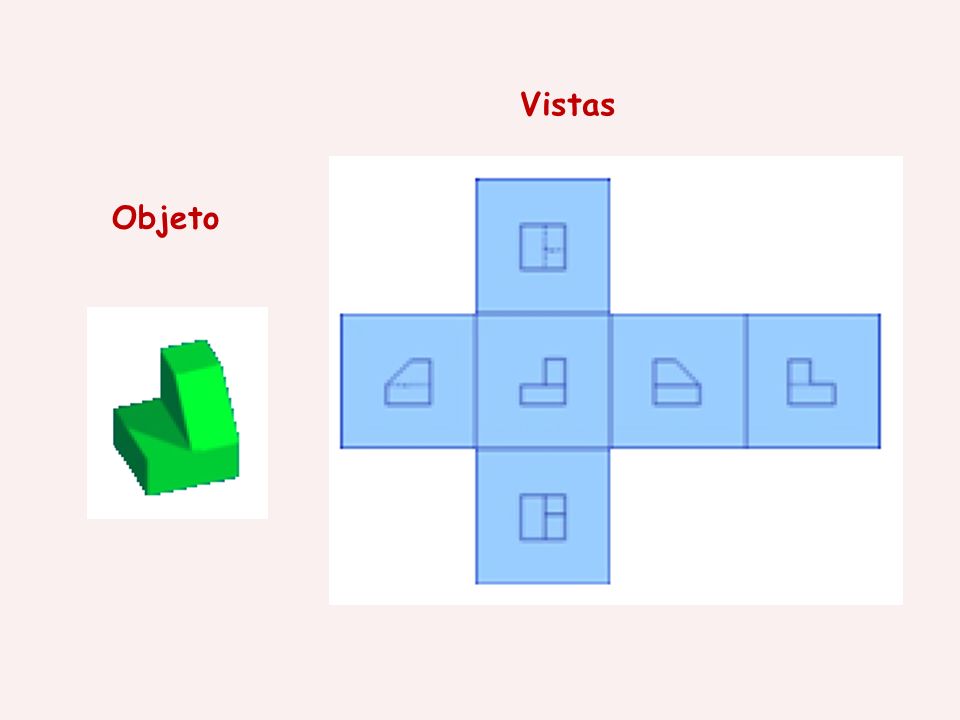

Vistas Objeto
7

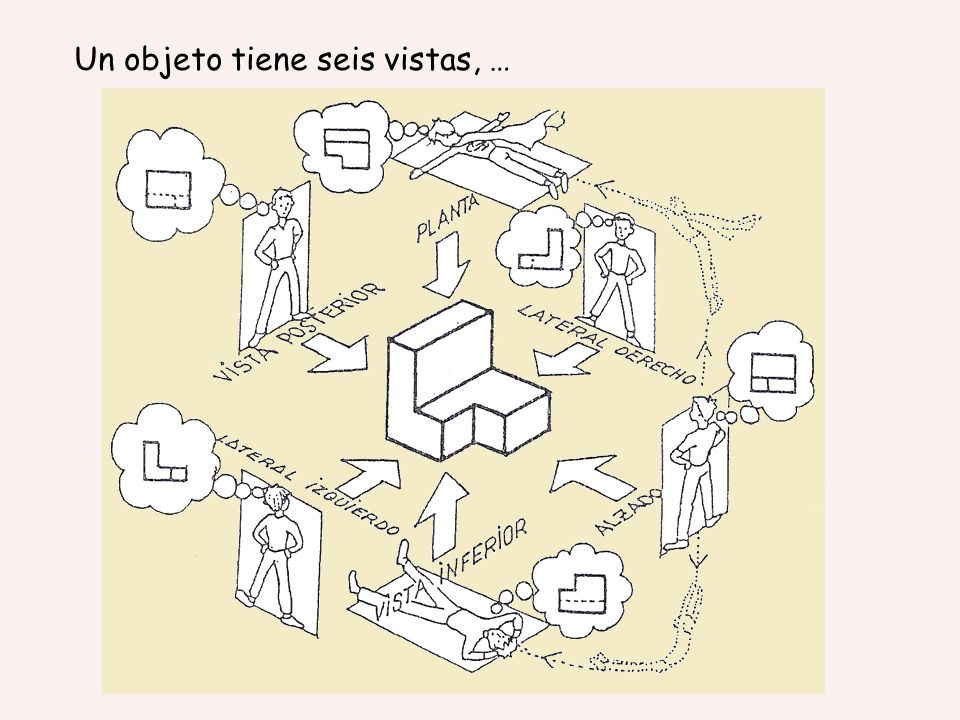

Un objeto tiene seis vistas, …
8

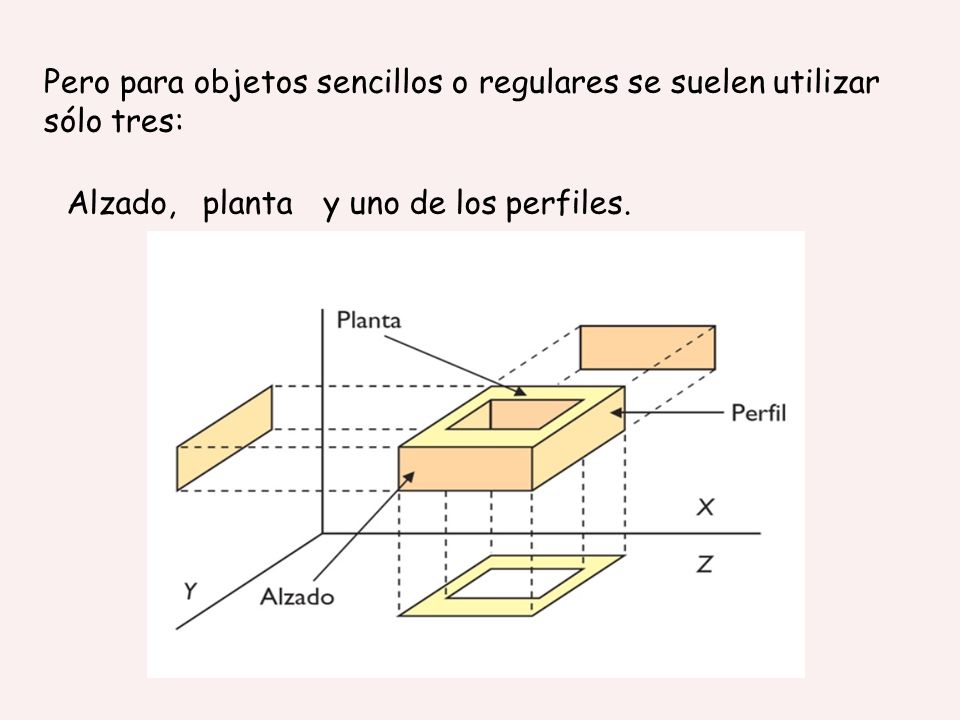

Pero para objetos sencillos o regulares se suelen utilizar sólo tres:
Alzado, planta y uno de los perfiles.
9

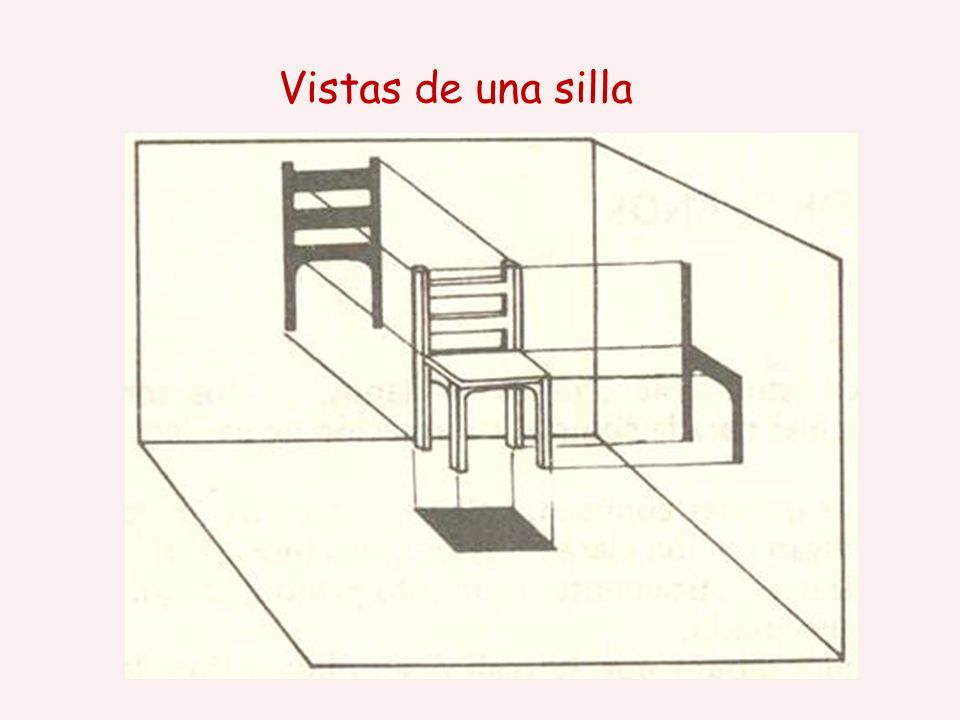

Vistas de una silla
10

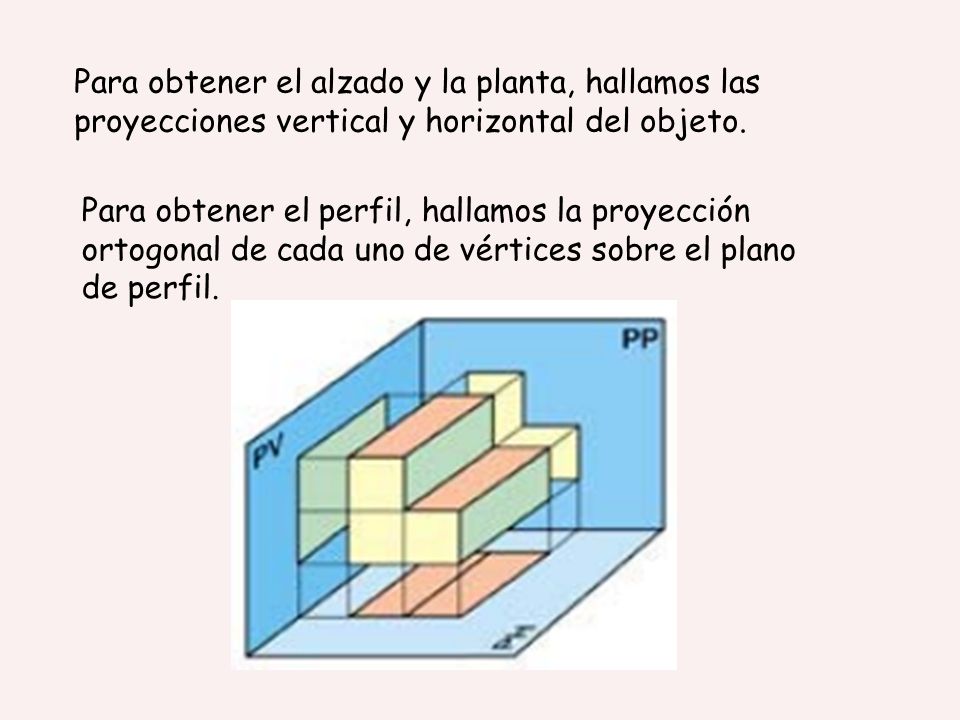

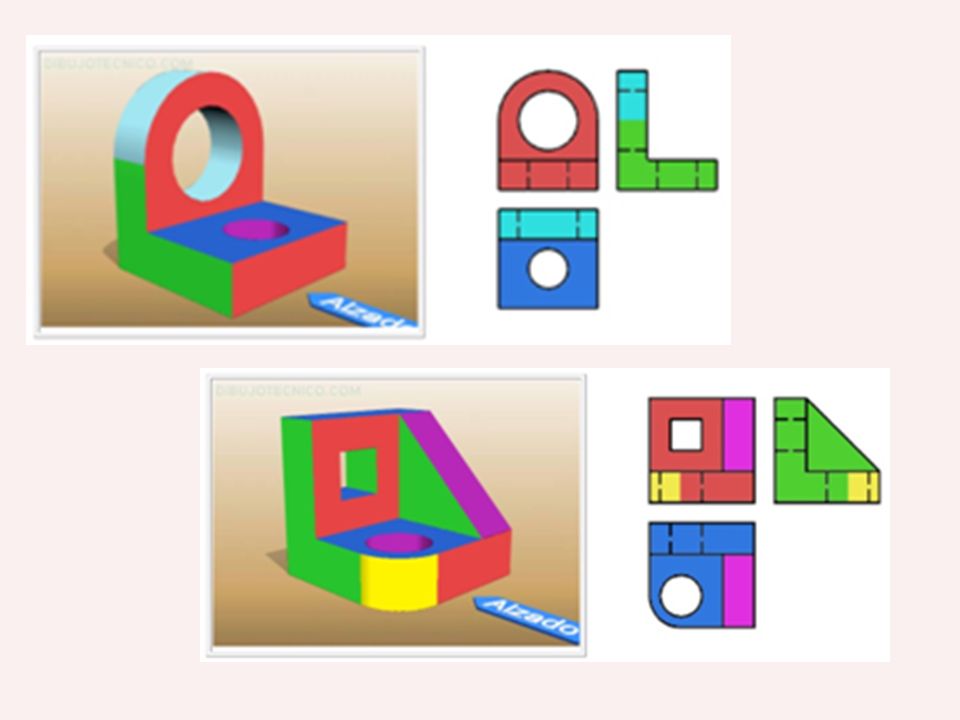

Para obtener el alzado y la planta, hallamos las proyecciones vertical y horizontal del objeto.
Para obtener el perfil, hallamos la proyección ortogonal de cada uno de vértices sobre el plano de perfil.
11
Luego, giramos el plano de perfil hasta hacerlo coincidir con el plano vertical y a continuación giramos los dos planos hasta hacerlos coincidir con el PH.
13

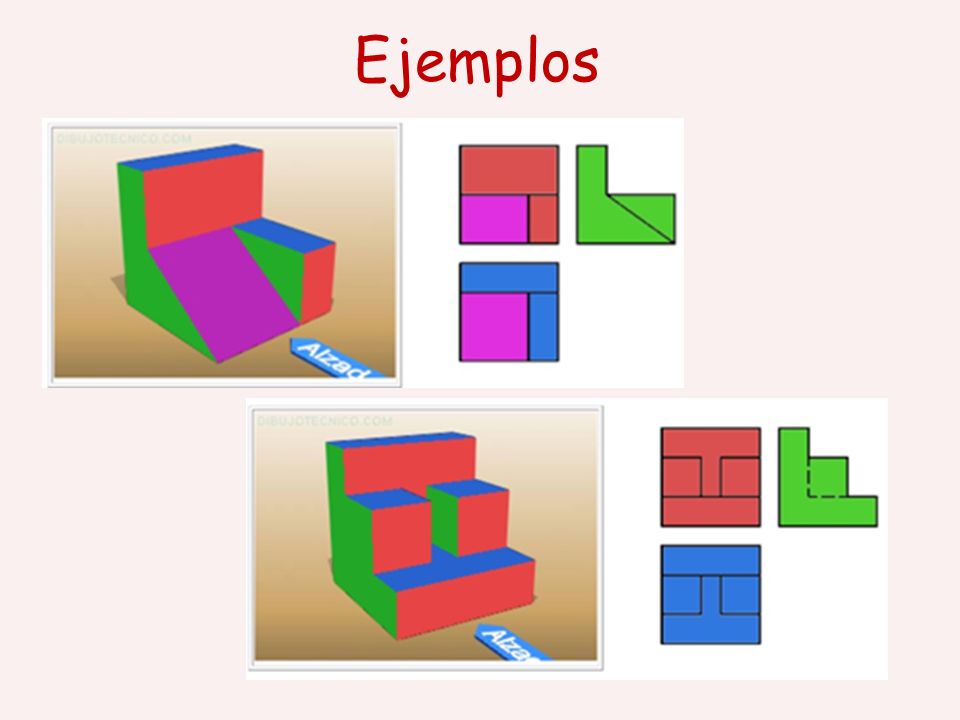

Ejemplos
