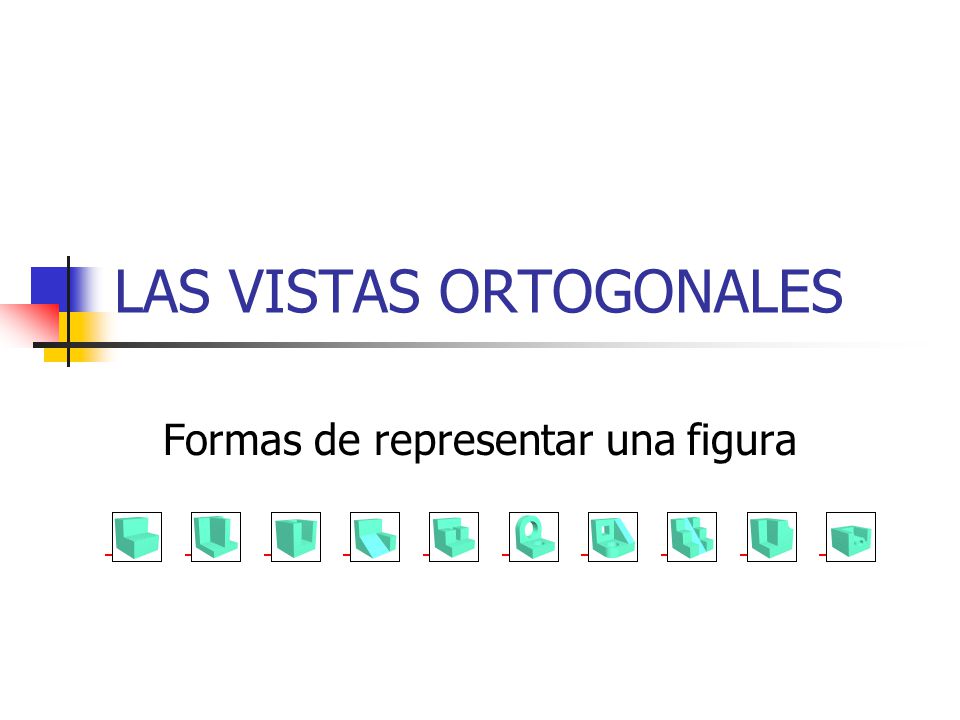

1 LAS VISTAS ORTOGONALES
Formas de representar una figura

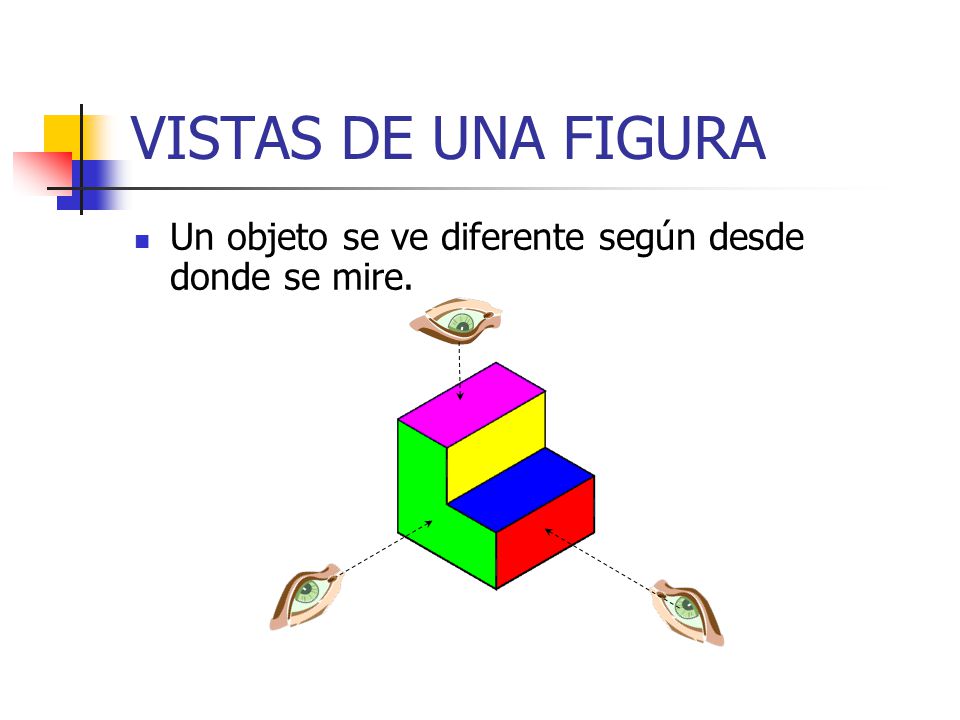

2 VISTAS DE UNA FIGURA Un objeto se ve diferente según desde donde se mire.

3 VISTAS DE UNA FIGURA Si nos situamos justo delante de la figura, lo que vemos se llama ALZADO. ALZADO

4 VISTAS DE UNA FIGURA Si nos situamos justo arriba de la figura, lo que vemos se llama PLANTA. PLANTA

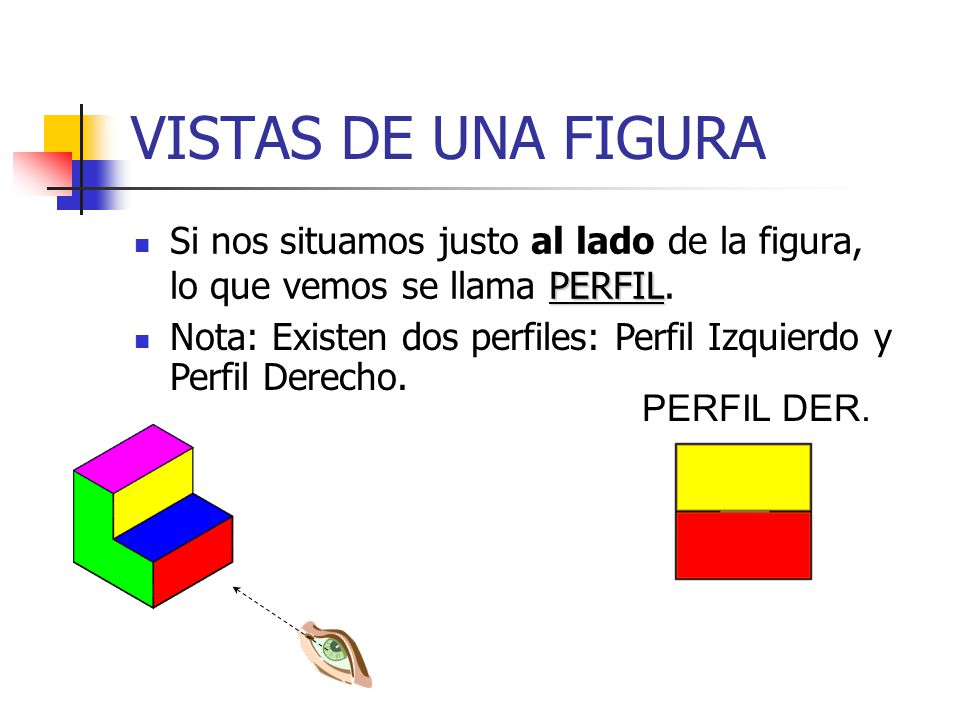

5 VISTAS DE UNA FIGURA Si nos situamos justo al lado de la figura, lo que vemos se llama PERFIL. Nota: Existen dos perfiles: Perfil Izquierdo y Perfil Derecho. PERFIL DER.

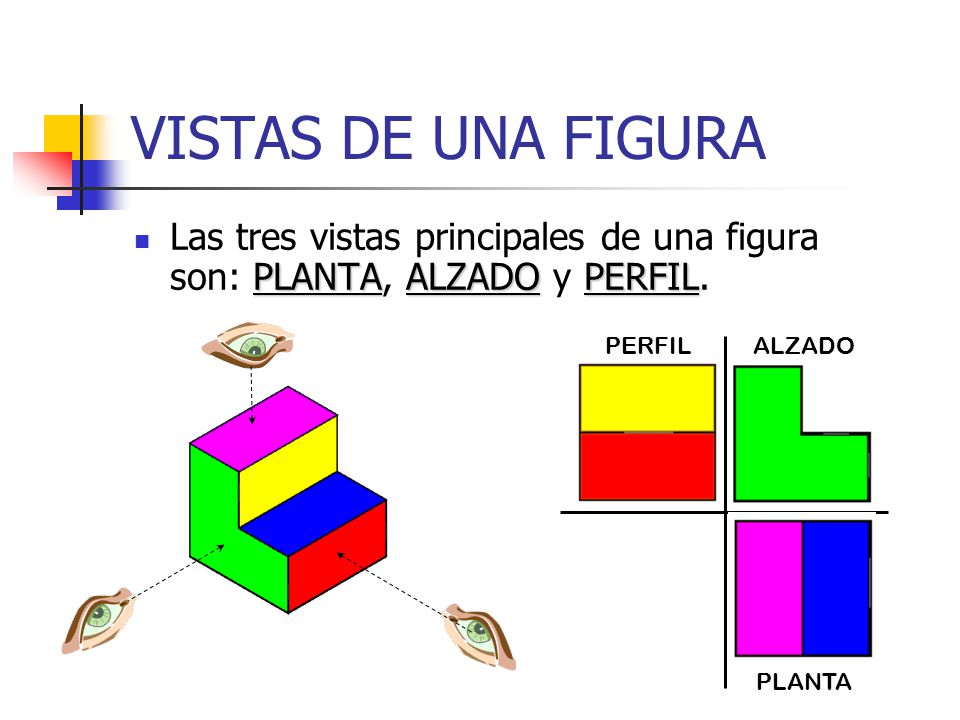

6 VISTAS DE UNA FIGURA Las tres vistas principales de una figura son: PLANTA, ALZADO y PERFIL. PERFIL ALZADO PLANTA

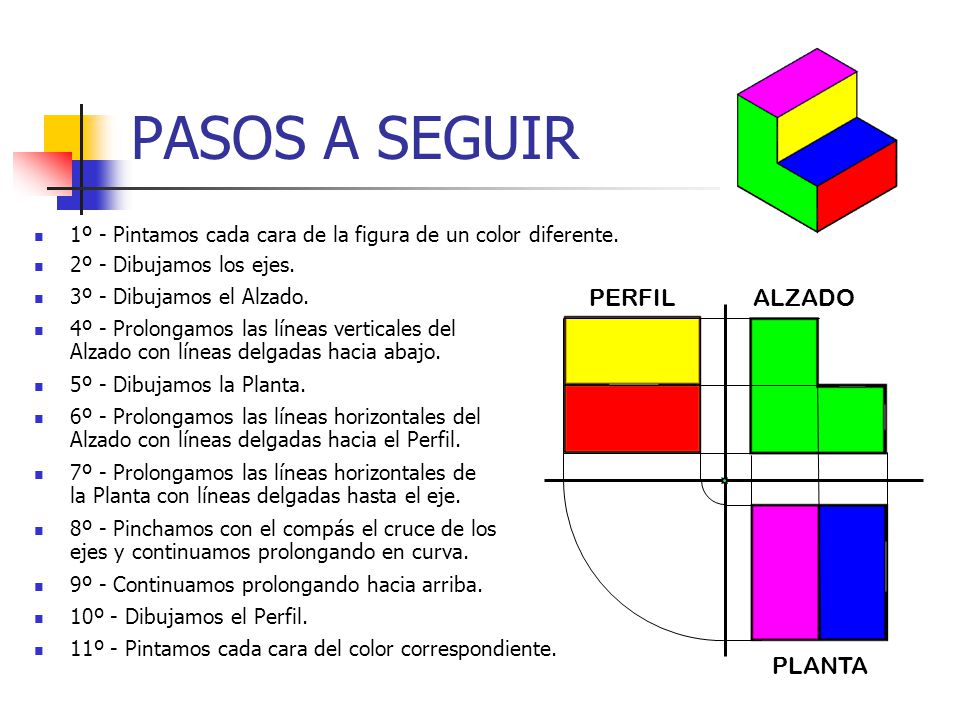

7 PASOS A SEGUIR PERFIL ALZADO PLANTA
1º - Pintamos cada cara de la figura de un color diferente. 2º - Dibujamos los ejes. 3º - Dibujamos el Alzado. PERFIL ALZADO 4º - Prolongamos las líneas verticales del Alzado con líneas delgadas hacia abajo. 5º - Dibujamos la Planta. 6º - Prolongamos las líneas horizontales del Alzado con líneas delgadas hacia el Perfil. 7º - Prolongamos las líneas horizontales de la Planta con líneas delgadas hasta el eje. 8º - Pinchamos con el compás el cruce de los ejes y continuamos prolongando en curva. 9º - Continuamos prolongando hacia arriba. 10º - Dibujamos el Perfil. 11º - Pintamos cada cara del color correspondiente. PLANTA
