Dibujo técnico. Sistemas de representación.
2
1. Sistemas de representación.
Los sistemas de representación son los diferentes métodos que utiliza el dibujo técnico para transmitir la forma y dimensiones exactas de un objeto.
3
1. Sistemas de representación.
Tipos: - Sistema diédrico (o vistas de un objeto: planta superior, planta inferior, alzado frontal, alzado posterior, perfil izquierdo, perfil derecho). - Perspectivas. - Isométrica. - Caballera. - Cónica.
4

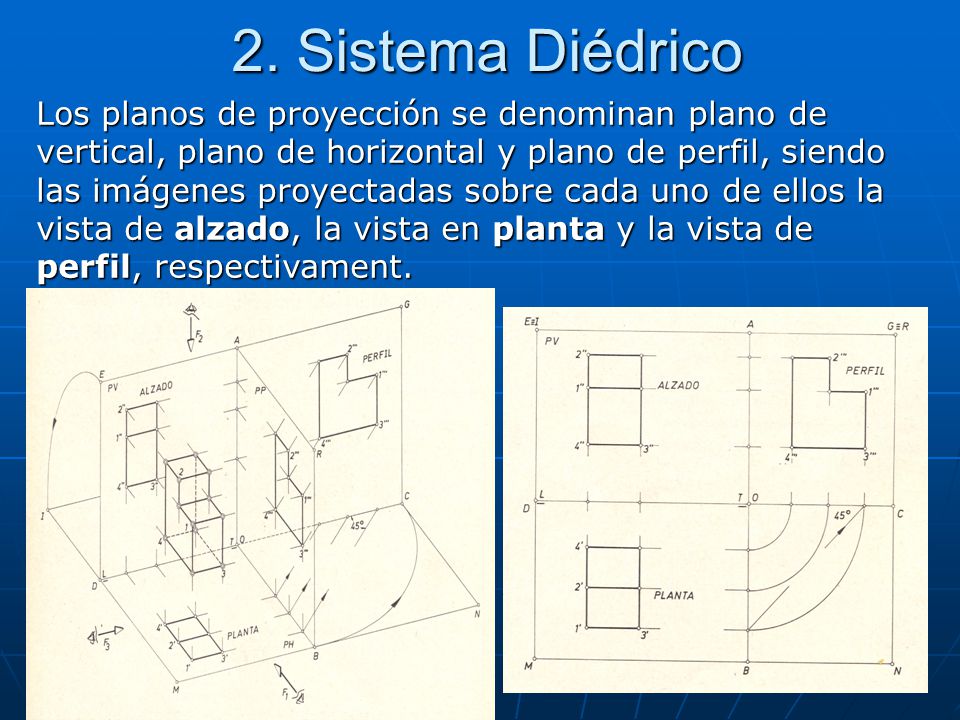

2. Sistema Diédrico Los planos de proyección se denominan plano de vertical, plano de horizontal y plano de perfil, siendo las imágenes proyectadas sobre cada uno de ellos la vista de alzado, la vista en planta y la vista de perfil, respectivament.
5
Ejercicio 1: dibuja alzado, planta y perfil de esta pieza
6
3. Perspectiva isométrica.
Pasos a seguir para dibujar una perspectiva isométrica: Dibujar los ejes. Graduar los ejes en cm. Dibujar las líneas paralelas a los ejes hasta terminar la figura.
8
Ejercicio 2. Dibuja un cubo de 4 cm de lado en perspectiva isométrica.
9
4. Perspectiva caballera.
Pasos a seguir para dibujar una perspectiva caballera: Dibujar los ejes. Graduar los ejes en cm (¡Atención! En el eje Y se reducen las distancias a la mitad). Dibujar las líneas paralelas a los ejes hasta terminar la figura.
11
Ejercicio 3. Dibuja un cubo de 4 cm de lado en perspectiva caballera.
12
5. Perspectiva cónica. 1: Dibujar la ‘línea de tierra’.
2: Dibujar la cara frontal del objeto. 3: Definir el punto de fuga. 4: Unir los vértices con el punto de fuga. 5: Marcar una distancia reducida. 6: Completar la figura.
13
Ejercicio 4. Dibuja en perspectiva cónica las siguientes figuras con una profundidad de 3 y 5. P.F.
14
Ejercicios 5: Dibuja un cubo de 8 cm de arista en perspectiva isométrica, caballera y cónica. 6: Dibuja un prisma rectangular de lados 3, 4 i 5cm en perspectiva isométrica o caballera. Puedes utilizar plantillas
15
6. Acotación
