1
LAS VISTAS DE UN OBJETO
2
PLANO DE ALZADO PROYECCIÓN SOBRE EL PLANO DE ALZADO
Colocamos el plano de proyección detrás de la pieza, paralelo a sus caras principales Proyectamos cada vértice haciendo pasar por él un rayo proyectante. El punto proyectado se obtiene en donde el rayo proyectante corta al plano de proyección 1 2 3 4 5 6 7 8 1 Uniendo vértices obtenemos la proyección de las aristas de la pieza 2 Uniendo aristas obtenemos la proyección de las caras de la pieza Rayo proyectante
3

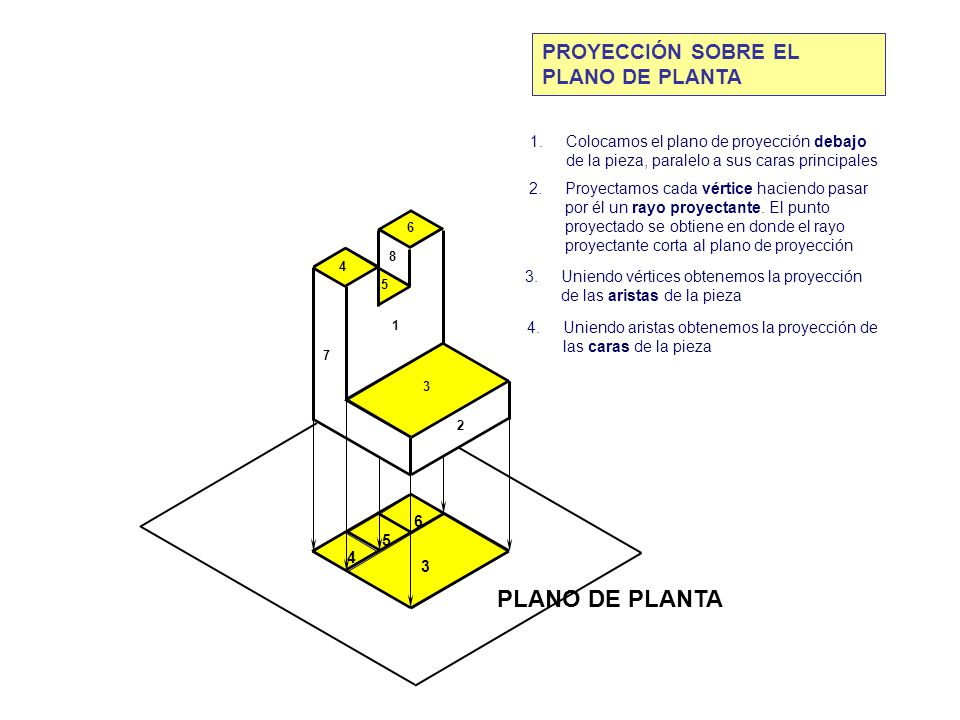

PLANO DE PLANTA PROYECCIÓN SOBRE EL PLANO DE PLANTA
Colocamos el plano de proyección debajo de la pieza, paralelo a sus caras principales Proyectamos cada vértice haciendo pasar por él un rayo proyectante. El punto proyectado se obtiene en donde el rayo proyectante corta al plano de proyección 1 2 3 4 5 6 7 8 Uniendo vértices obtenemos la proyección de las aristas de la pieza Uniendo aristas obtenemos la proyección de las caras de la pieza 6 5 4 3 PLANO DE PLANTA
4

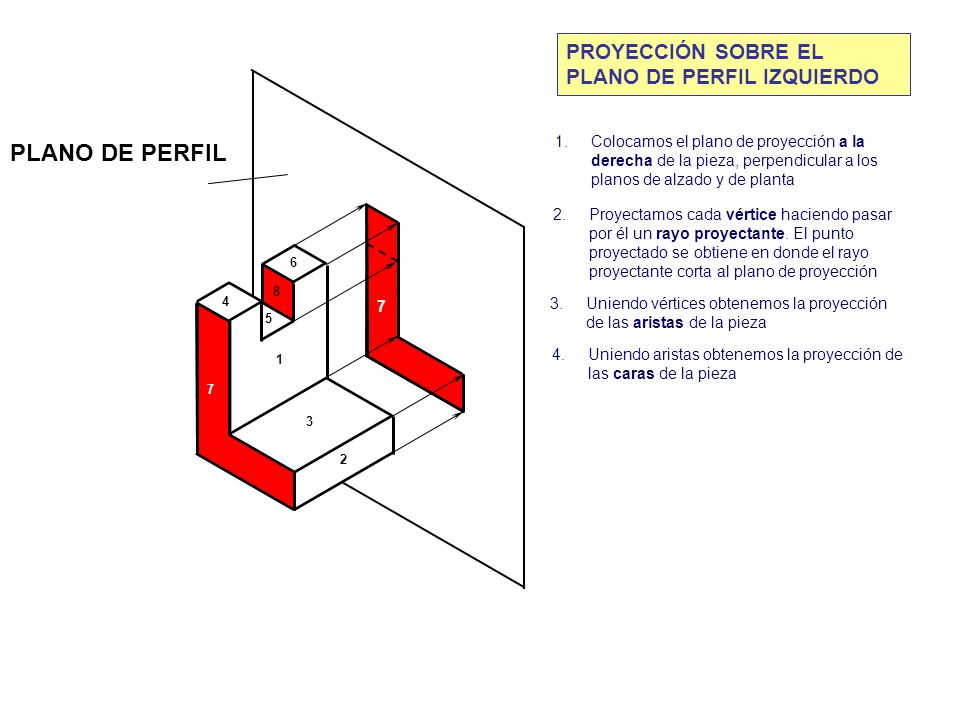

PLANO DE PERFIL PROYECCIÓN SOBRE EL PLANO DE PERFIL IZQUIERDO
Colocamos el plano de proyección a la derecha de la pieza, perpendicular a los planos de alzado y de planta PLANO DE PERFIL Proyectamos cada vértice haciendo pasar por él un rayo proyectante. El punto proyectado se obtiene en donde el rayo proyectante corta al plano de proyección 1 2 3 4 5 6 7 8 7 Uniendo vértices obtenemos la proyección de las aristas de la pieza Uniendo aristas obtenemos la proyección de las caras de la pieza
5

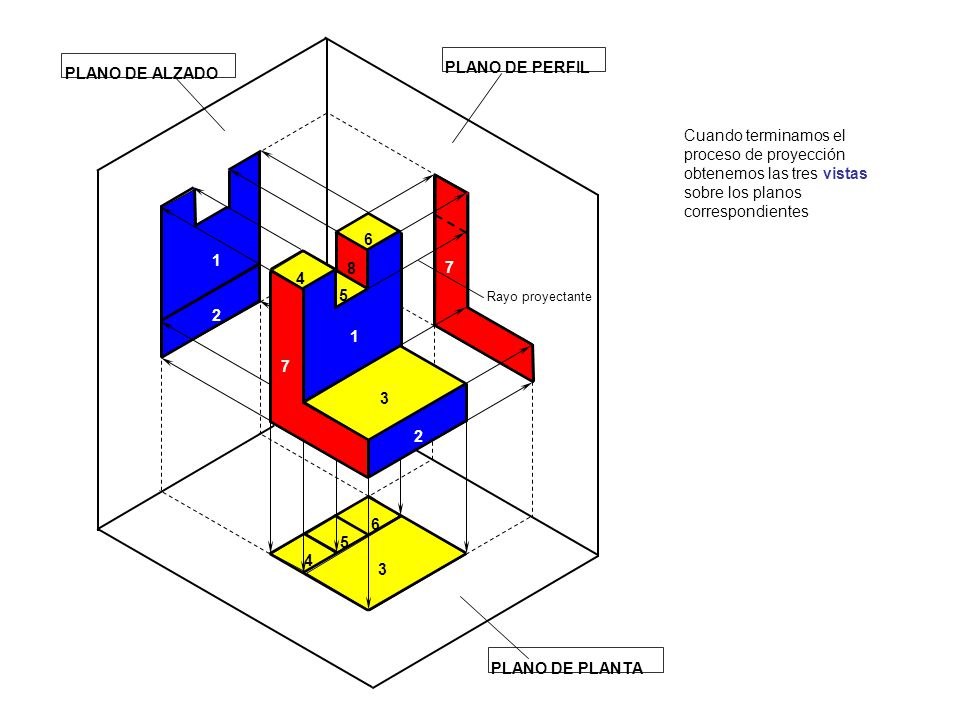

PLANO DE PERFIL PLANO DE ALZADO
Cuando terminamos el proceso de proyección obtenemos las tres vistas sobre los planos correspondientes 1 2 3 4 5 6 7 8 1 Rayo proyectante 2 6 5 4 3 PLANO DE PLANTA
6

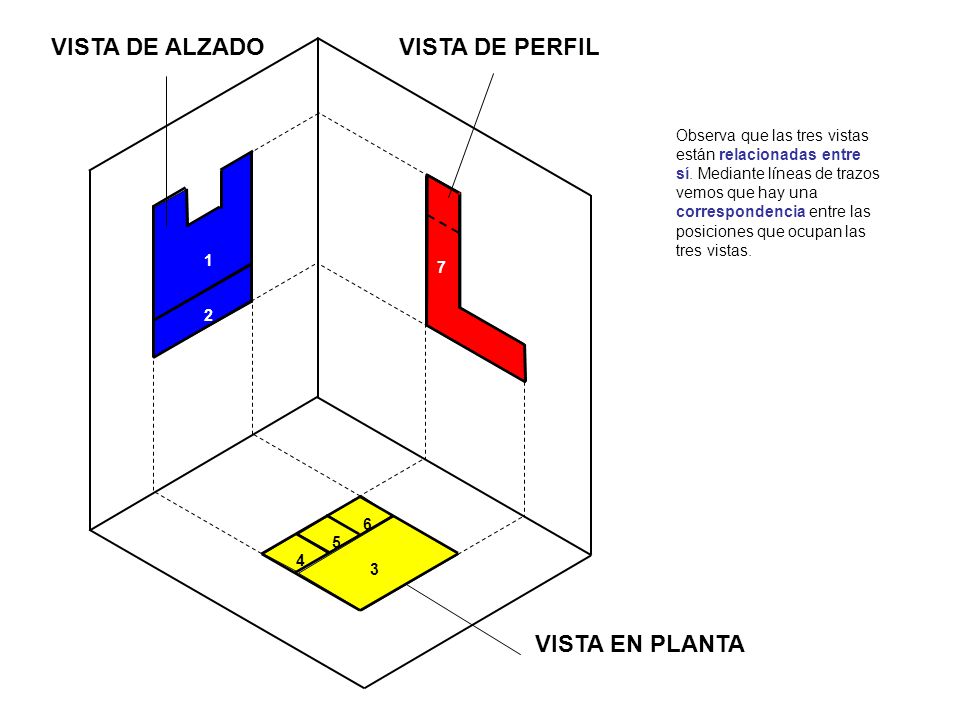

VISTA DE ALZADO VISTA DE PERFIL VISTA EN PLANTA
Observa que las tres vistas están relacionadas entre sí. Mediante líneas de trazos vemos que hay una correspondencia entre las posiciones que ocupan las tres vistas. 1 7 2 4 5 6 3 VISTA EN PLANTA
7

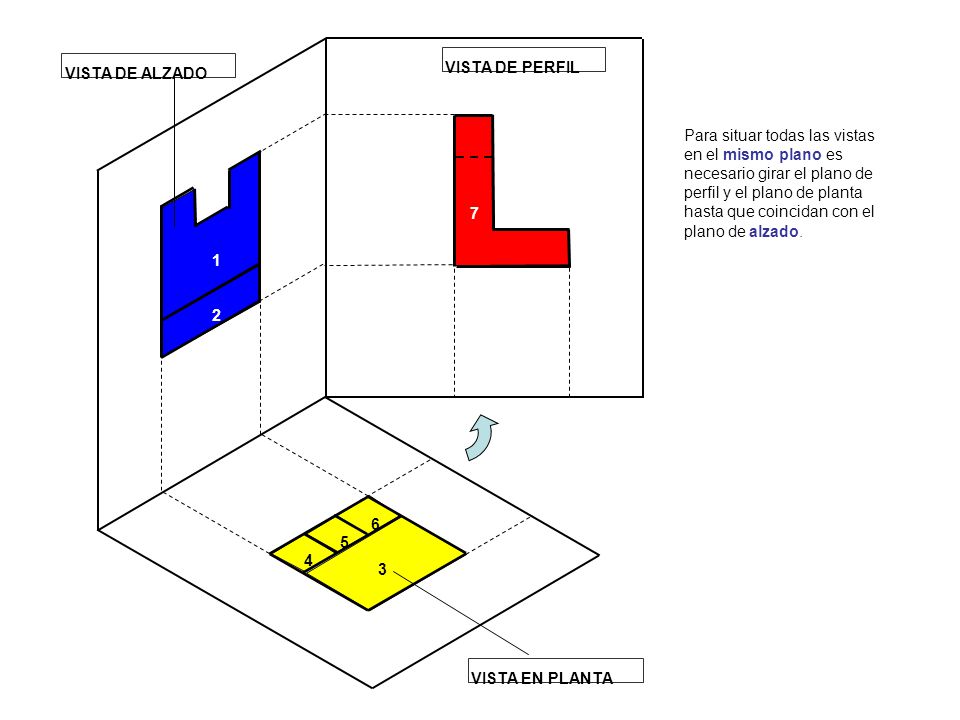

VISTA DE ALZADO VISTA DE PERFIL Para situar todas las vistas en el mismo plano es necesario girar el plano de perfil y el plano de planta hasta que coincidan con el plano de alzado. 7 1 2 4 5 6 3 VISTA EN PLANTA
8
1 2 VISTA EN PLANTA 4 5 6 VISTA DE ALZADO 3 7 VISTA DE PERFIL Una vez que el plano de perfil se gira hasta coincidir con el de alzado, vemos mejor la correspondencia entre ambas vistas. Observa que las vistas de alzado y de perfil están a la misma altura.
9

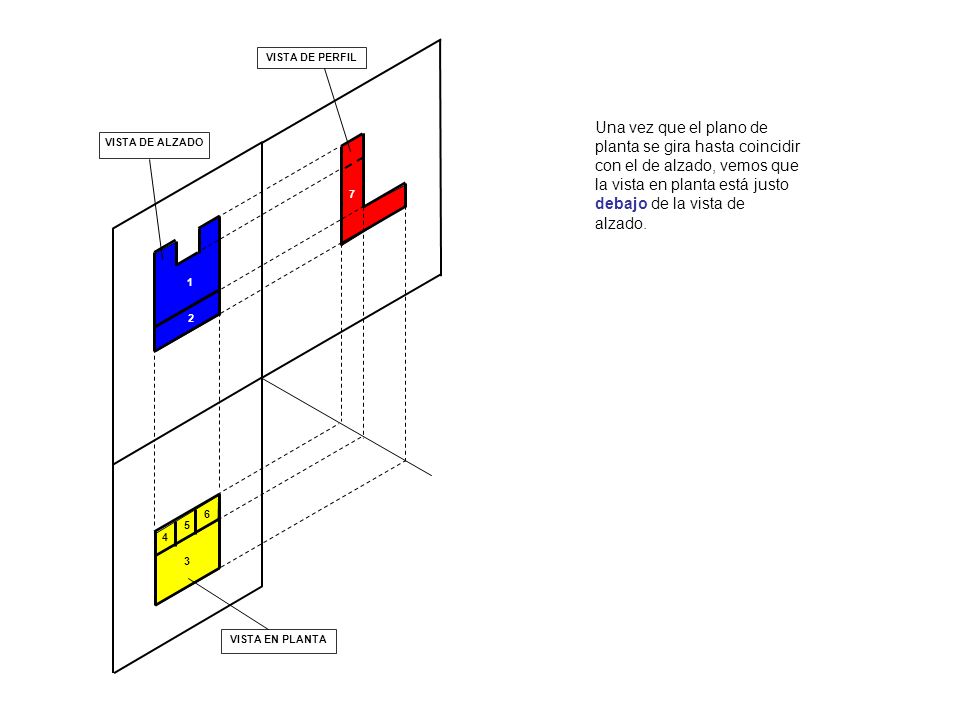

VISTA DE PERFIL Una vez que el plano de planta se gira hasta coincidir con el de alzado, vemos que la vista en planta está justo debajo de la vista de alzado. VISTA DE ALZADO 7 1 2 6 5 4 3 VISTA EN PLANTA
10
VISTA DE ALZADO VISTA DE PERFIL VISTA EN PLANTA 7
Este es el resultado final. Mediante las líneas de trazo finas ponemos de manifiesto la relación que existe entre las tres vistas. En los planos técnicos sólo se dibujan las vistas 1 2 1 2 3 4 5 6 7 8 4 5 6 3 VISTA EN PLANTA
11

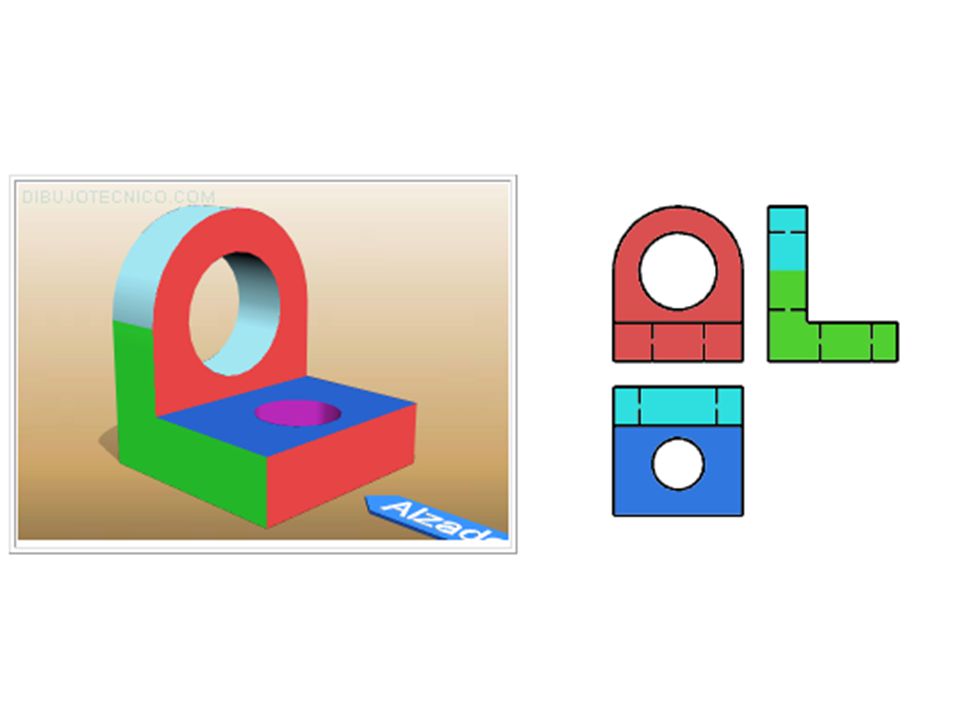

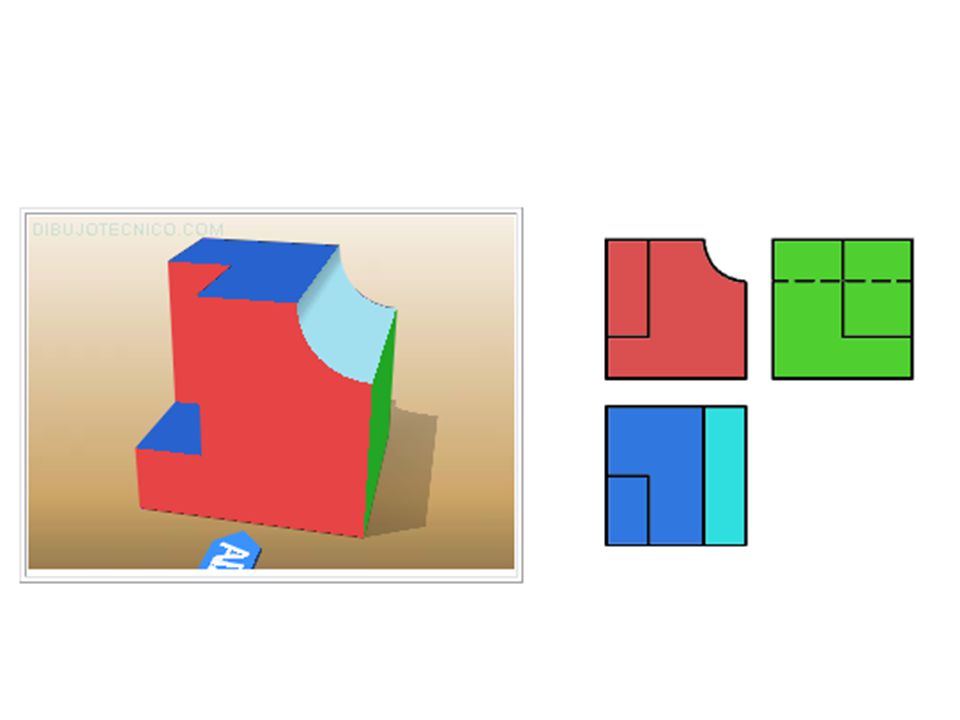

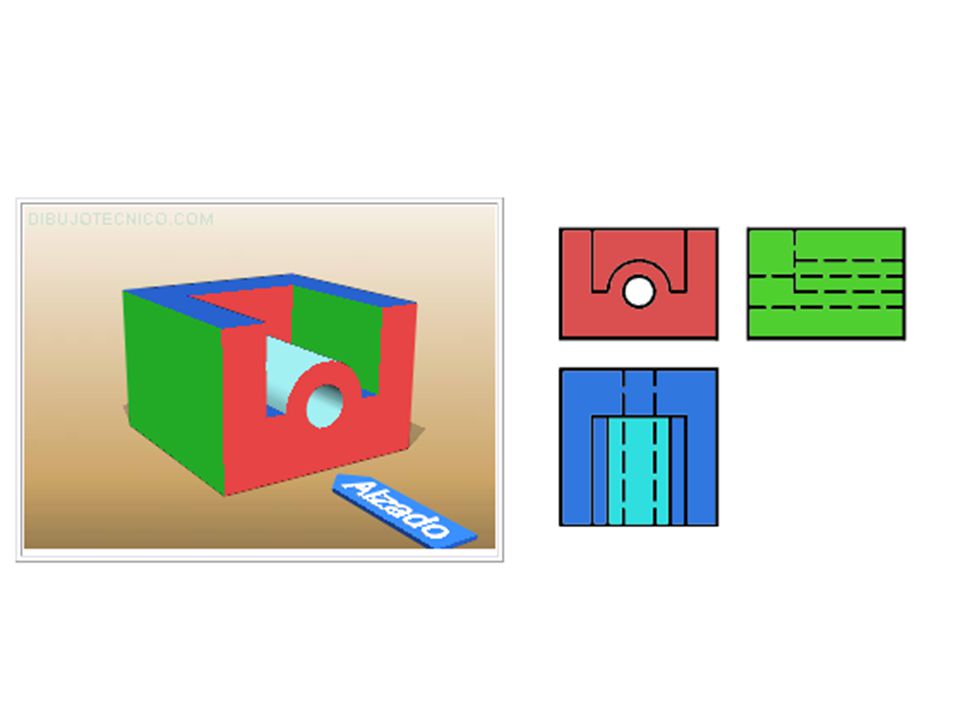

EJEMPLOS

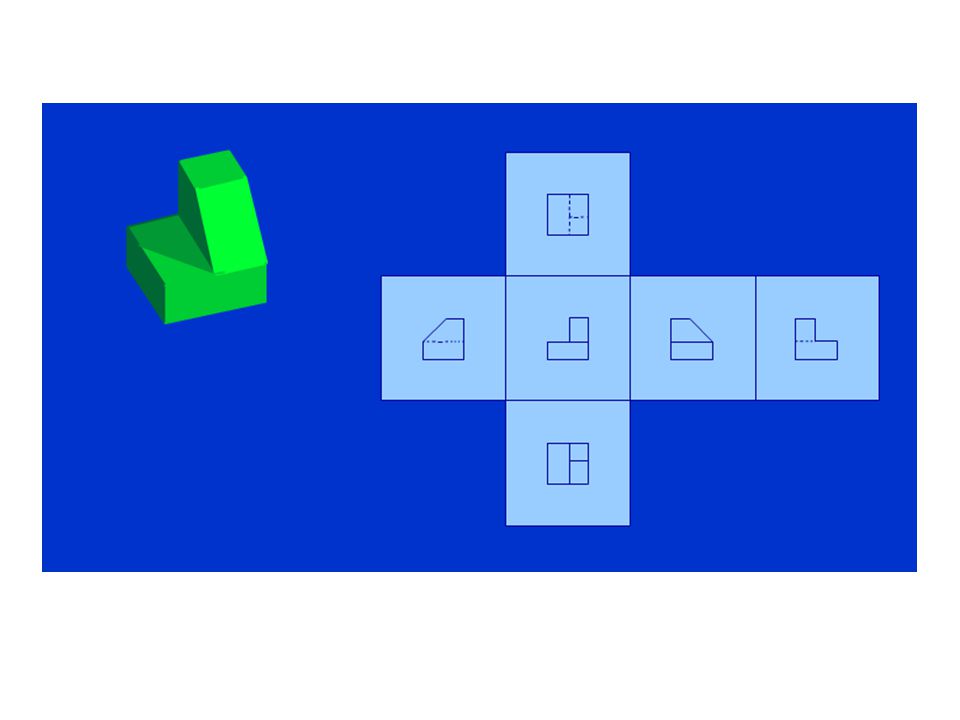

16

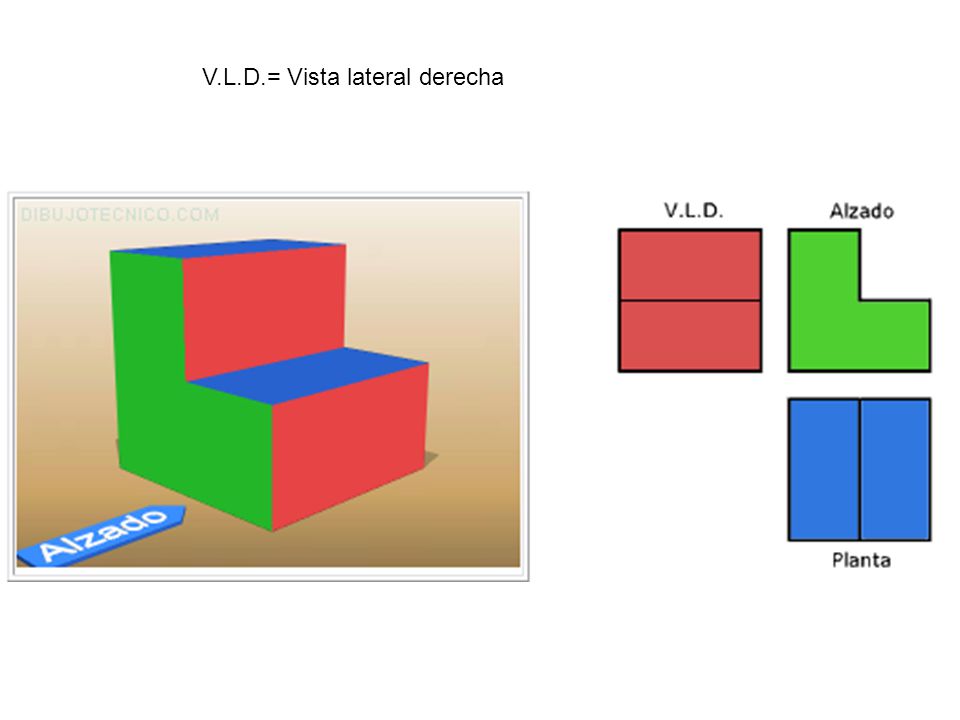

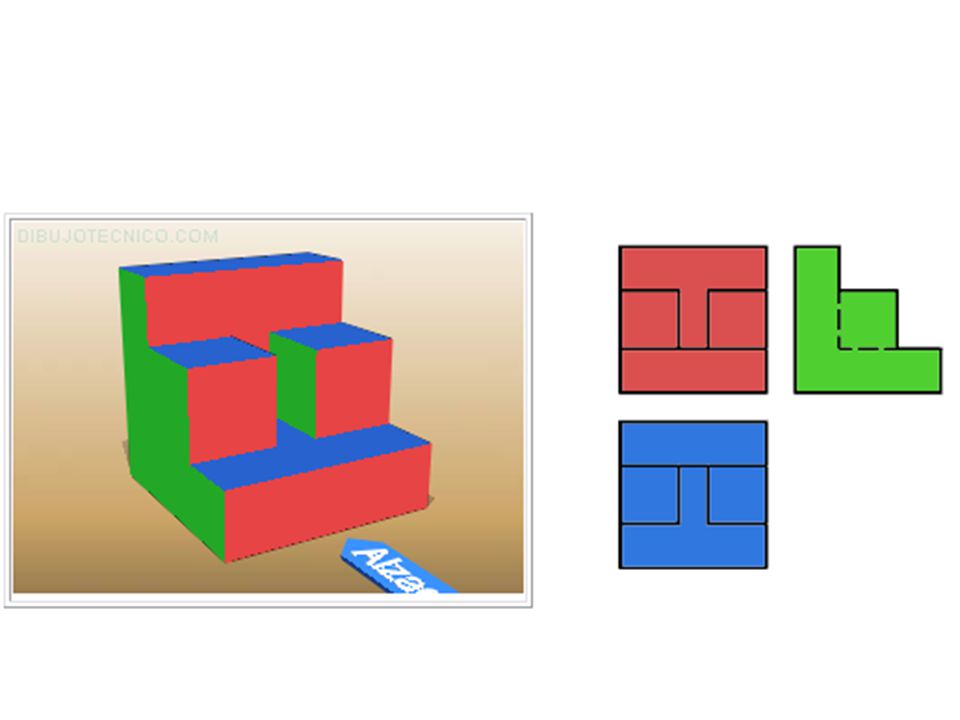

V.L.D.= Vista lateral derecha
17
V.L.I.= Vista lateral izquierda
18

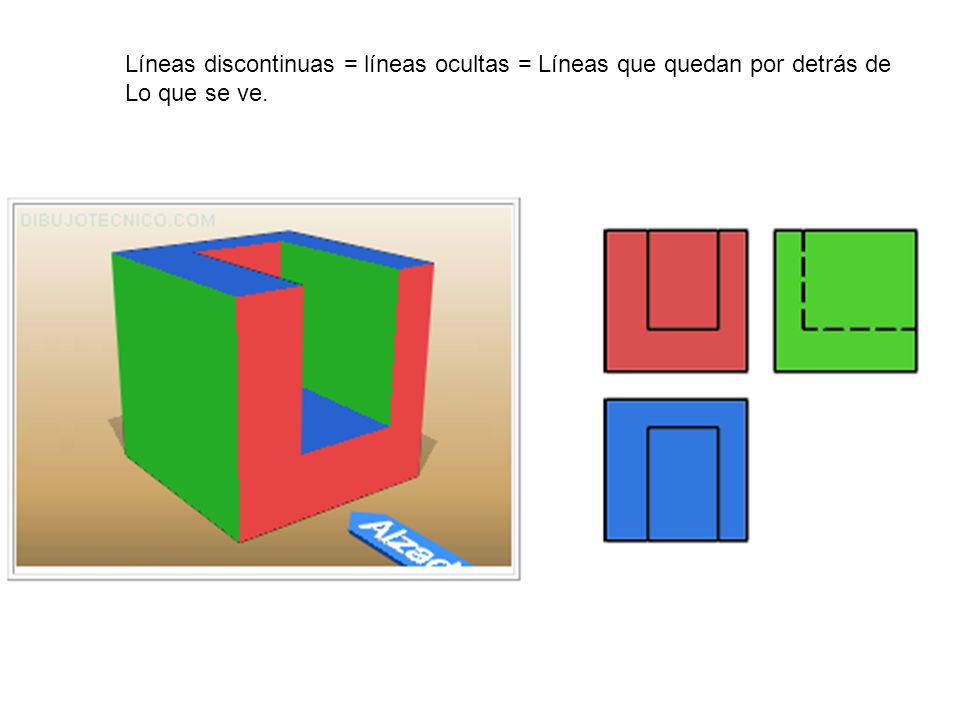

Líneas discontinuas = líneas ocultas = Líneas que quedan por detrás de
Lo que se ve.
26
WWW.AREATECNOLOGIA.COM EJERCICIOS

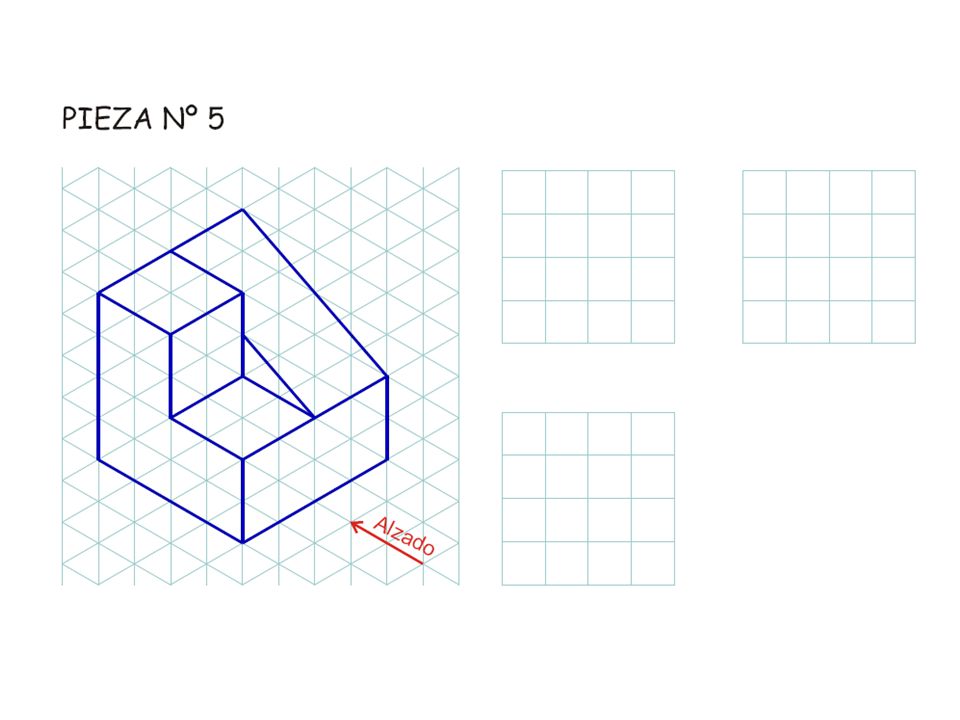

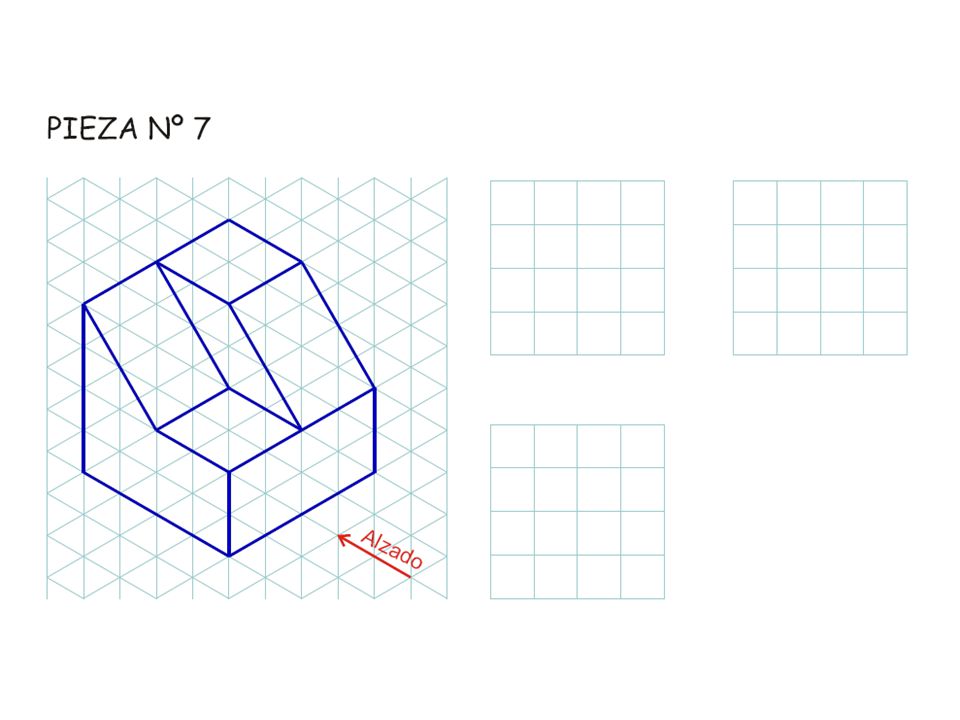

Realiza las vistas de las siguientes figuras en tu cuaderno Numéralas con el número de la figura
35

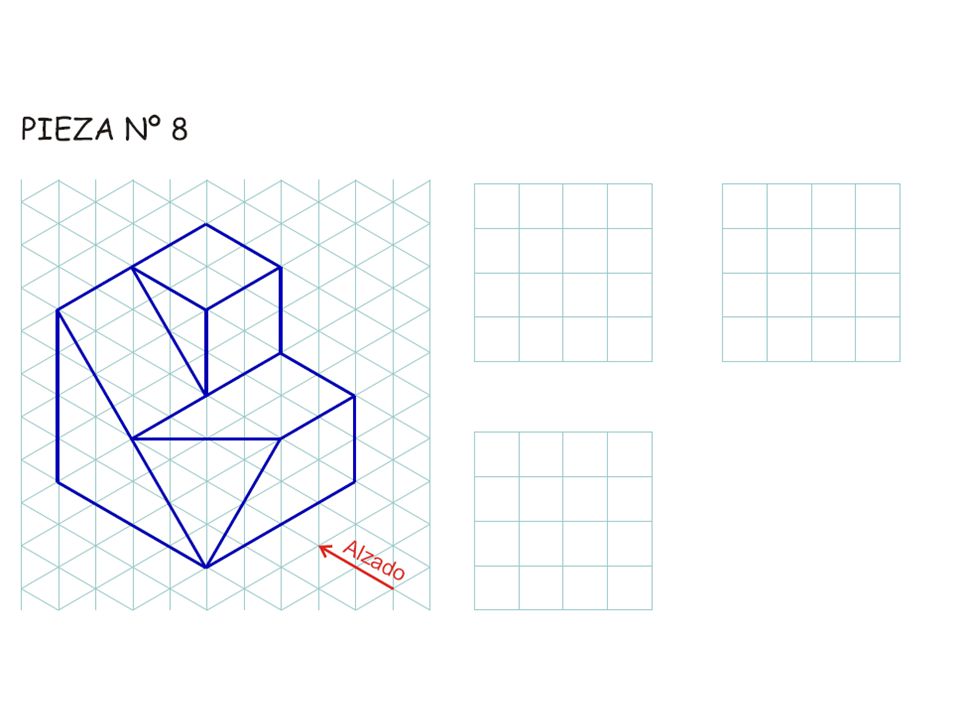

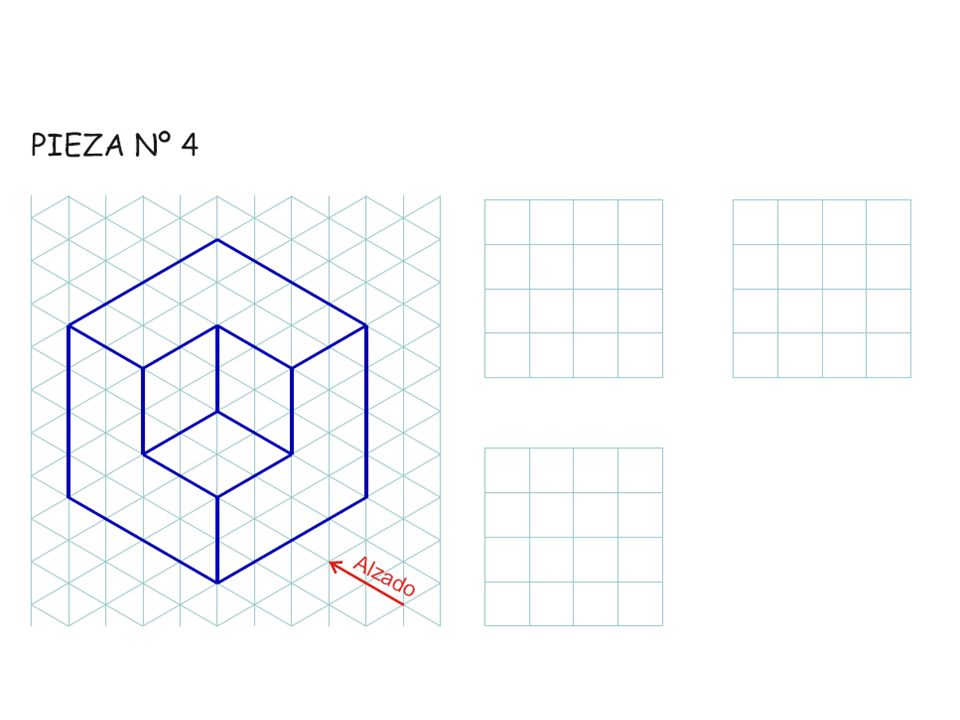

Toma como alzado la flecha

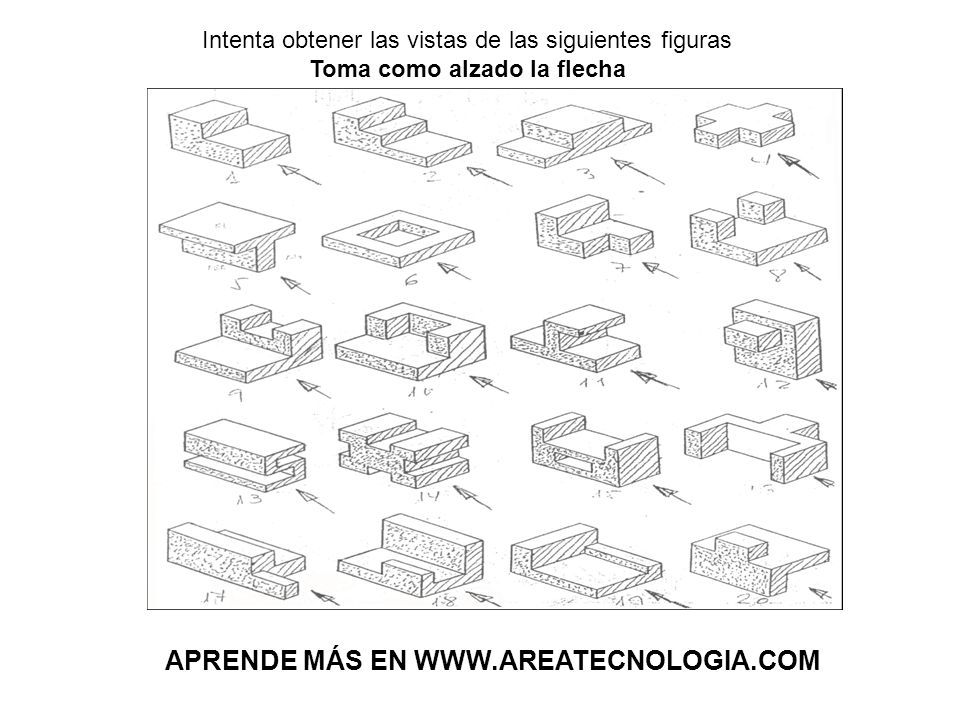

Intenta obtener las vistas de las siguientes figuras Toma como alzado la flecha APRENDE MÁS EN
36
SI QUIERES APRENDER MÁS SOBRE EL SISTEMA EUROPEO Y EL AMERICANO
DE LAS VISTA PINCHA AQUI
