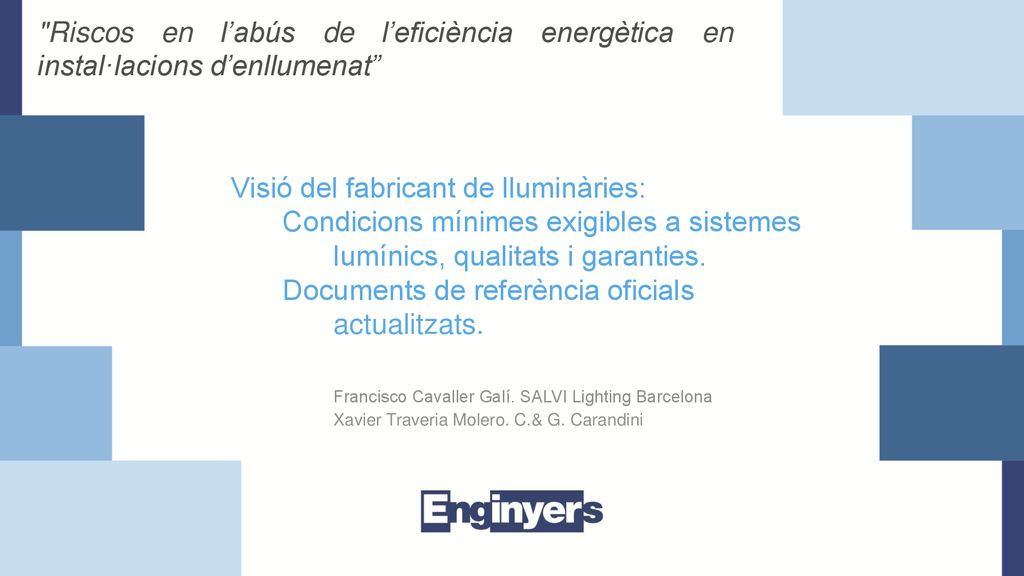

1 "Riscos en l’abús de l’eficiència energètica en instal·lacions d’enllumenat”
Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. Francisco Cavaller Galí. SALVI Lighting Barcelona Xavier Traveria Molero. C.& G. Carandini

2 ¿Quanta llum pot donar una llumenera?

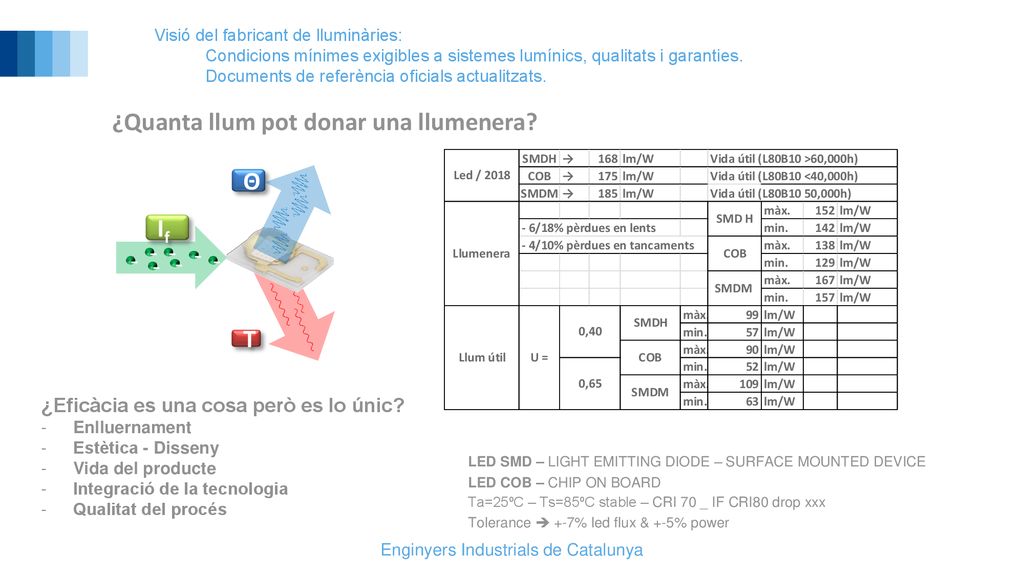

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. ¿Quanta llum pot donar una llumenera? - If Θ T ¿Eficàcia es una cosa però es lo únic? Enlluernament Estètica - Disseny Vida del producte Integració de la tecnologia Qualitat del procés LED SMD – LIGHT EMITTING DIODE – SURFACE MOUNTED DEVICE LED COB – CHIP ON BOARD Ta=25ºC – Ts=85ºC stable – CRI 70 _ IF CRI80 drop xxx Tolerance  +-7% led flux & +-5% power

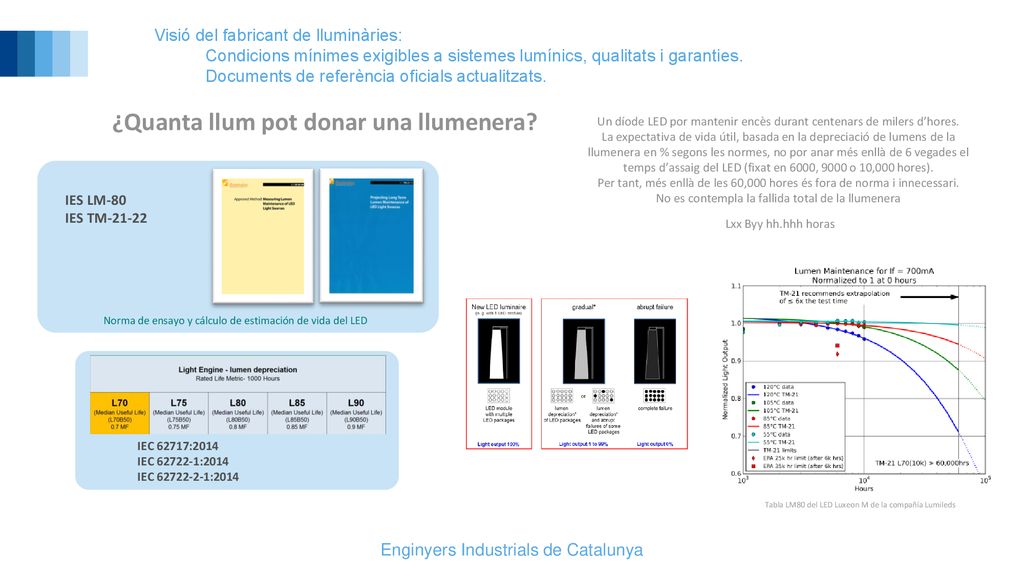

3 ¿Quanta llum pot donar una llumenera?
Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. ¿Quanta llum pot donar una llumenera? Un díode LED por mantenir encès durant centenars de milers d’hores. La expectativa de vida útil, basada en la depreciació de lumens de la llumenera en % segons les normes, no por anar més enllà de 6 vegades el temps d’assaig del LED (fixat en 6000, 9000 o 10,000 hores). Per tant, més enllà de les 60,000 hores és fora de norma i innecessari. No es contempla la fallida total de la llumenera IES LM-80 IES TM-21-22 Lxx Byy hh.hhh horas Norma de ensayo y cálculo de estimación de vida del LED IEC 62717:2014 IEC :2014 IEC :2014 Tabla LM80 del LED Luxeon M de la compañía Lumileds

4 ¿Durant quant de temps? ¿

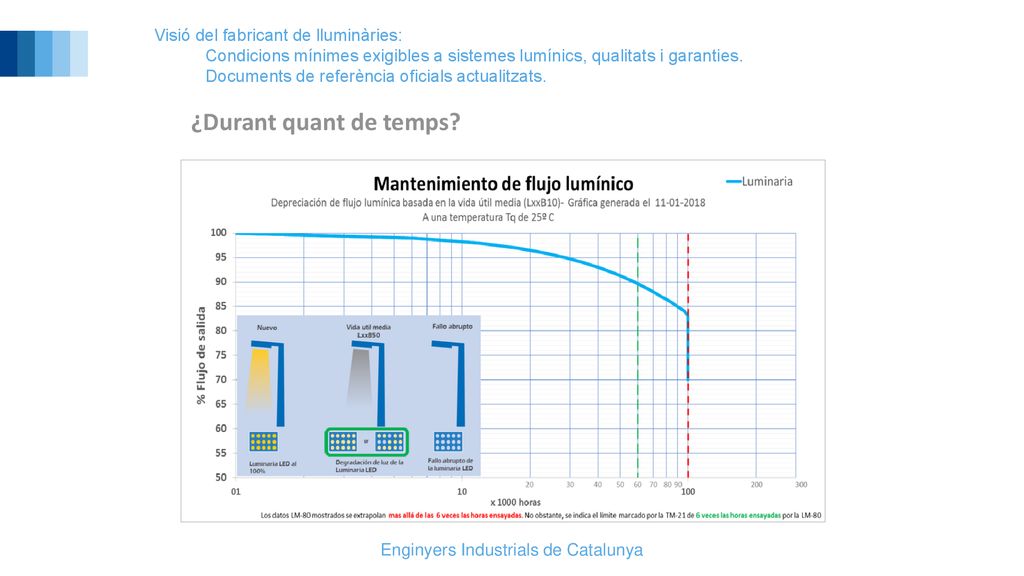

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. ¿Durant quant de temps? La grafica expresa el parámetro L80 B10 de h de funcionamiento. La gráfica expresa el parámetro L90 B10 de h de funcionamiento. Tq 25ºC  Condiciones de temperatura ambiente de 25ºC.

5 ¿Amb quina qualitat? de llum quantitat qualitat uniformitat

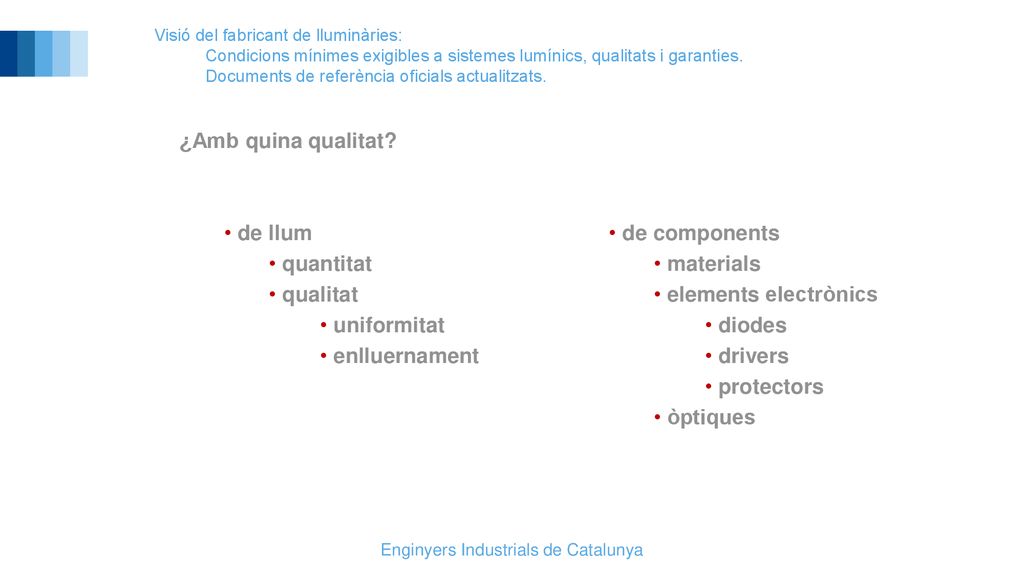

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. ¿Amb quina qualitat? de llum quantitat qualitat uniformitat enlluernament de components materials elements electrònics diodes drivers protectors òptiques

6 Visió del fabricant de lluminàries:
Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats.

7 Fiabilitat del Sistema Sistema de Refrigeración

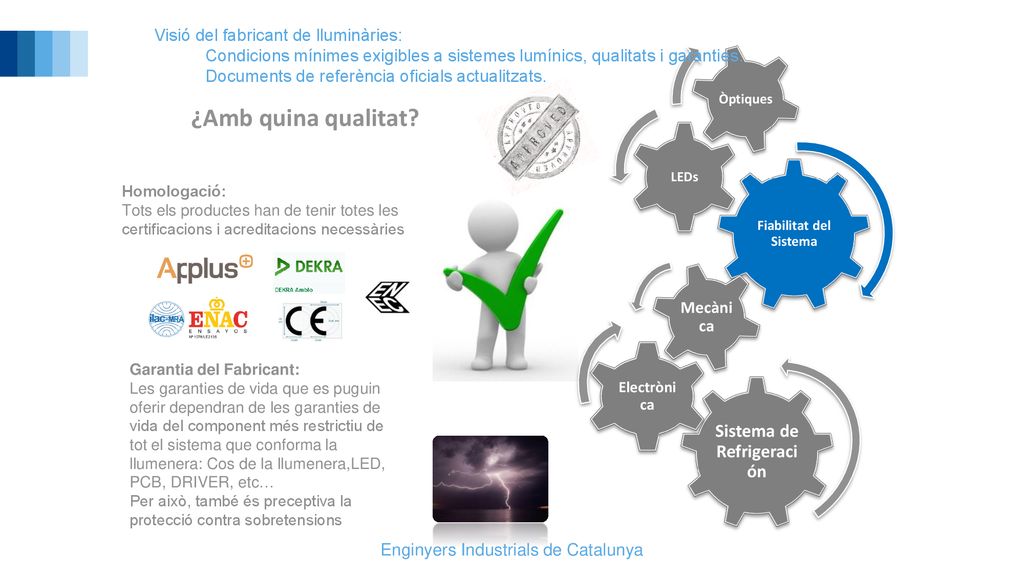

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. Fiabilitat del Sistema LEDs Òptiques ¿Amb quina qualitat? Homologació: Tots els productes han de tenir totes les certificacions i acreditacions necessàries Sistema de Refrigeración Electrònica Mecànica Garantia del Fabricant: Les garanties de vida que es puguin oferir dependran de les garanties de vida del component més restrictiu de tot el sistema que conforma la llumenera: Cos de la llumenera,LED, PCB, DRIVER, etc… Per això, també és preceptiva la protecció contra sobretensions CLASE II Aislamiento doble o reforzado Ensayos térmicos Choque eléctrico Resistencia a la humedad y el aislamiento Rigidez dieléctrica Ensayo de condiciones de fallo Norma luminarias EN ,-2 Norma luminarias EN Norma módulos de LED EN 62031EN

8 Visió del fabricant de lluminàries:

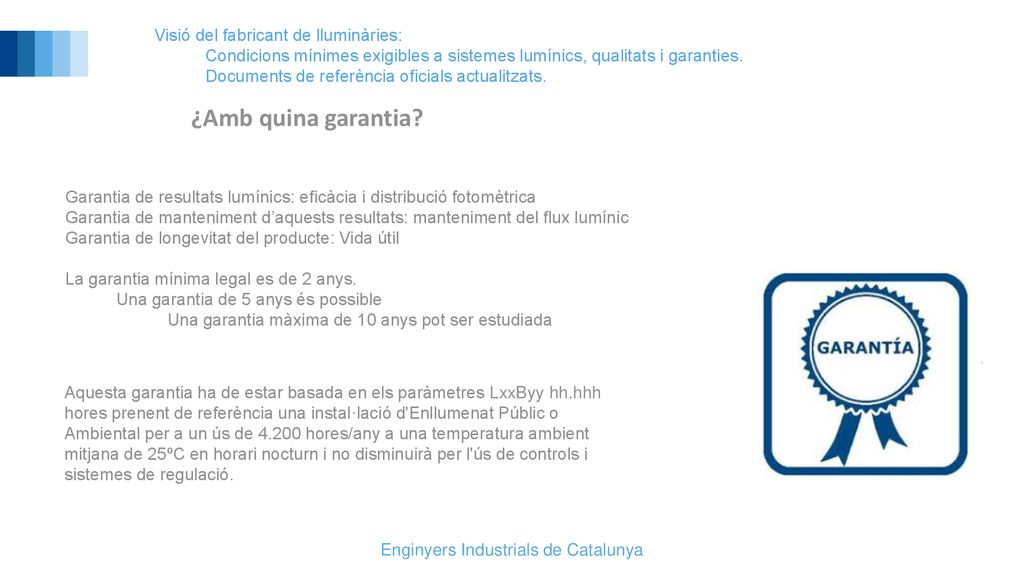

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. ¿Amb quina garantia? Garantia de resultats lumínics: eficàcia i distribució fotomètrica Garantia de manteniment d’aquests resultats: manteniment del flux lumínic Garantia de longevitat del producte: Vida útil La garantia mínima legal es de 2 anys. Una garantia de 5 anys és possible Una garantia màxima de 10 anys pot ser estudiada Aquesta garantia ha de estar basada en els paràmetres LxxByy hh.hhh hores prenent de referència una instal·lació d'Enllumenat Públic o Ambiental per a un ús de hores/any a una temperatura ambient mitjana de 25ºC en horari nocturn i no disminuirà per l'ús de controls i sistemes de regulació. Los aspectos principales a cumplir son los siguientes: Fallo total de luminaria: Se considera el fallo total de luminaria cuando ésta deja de emitir luz, por fallo de driver, del módulo completo del LED o por fallo de una parte de estos cuyo resultado sea inferior lumínicamente a la expectativa de vida garantizada (LxxByy). En estos casos se procederá a la sustitución de los componentes que hayan fallado o de la luminaria completa según las necesidades. Fallo del sistema de alimentación: Los “drivers” o fuentes de alimentación, deberán mantener su funcionamiento sin alteraciones en sus características durante el plazo de cobertura de la garantía, normalmente quedarán excluidos en la garantía los elementos de protección como fusibles y protecciones contra sobretensiones. Otros defectos (defectos mecánicos): Las luminarias pueden presentar otros defectos mecánicos debidos a fallas de material, ejecución o fabricación por parte del fabricante. Estos defectos deben quedar debidamente reflejados en los términos de garantía acordados. Reducción indebida del flujo luminoso: La luminaria deberá mantener el flujo luminoso indicado en la garantía de acuerdo con la fórmula propuesta Lxx Bxx.

9 Visió del fabricant de lluminàries:

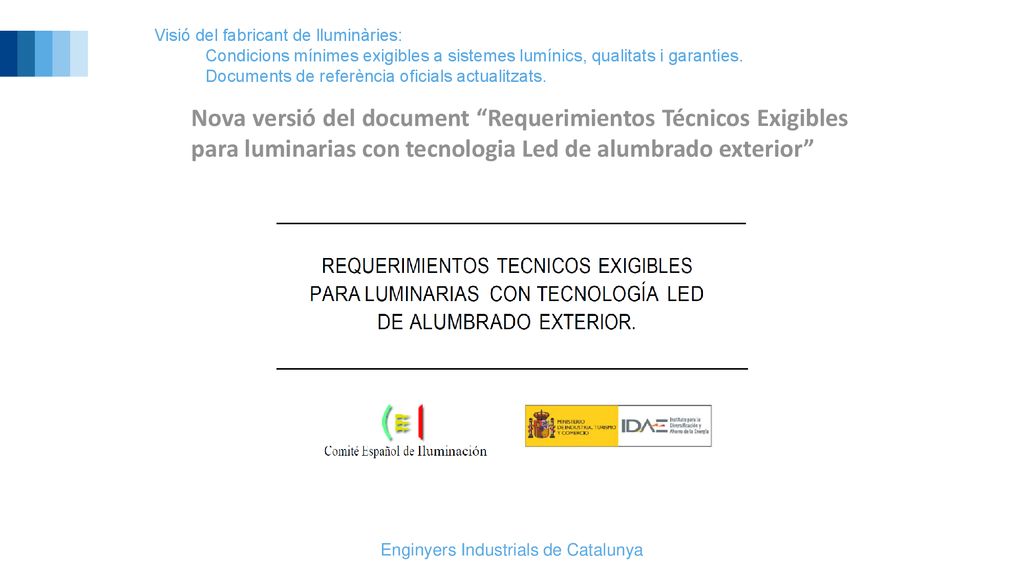

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. Nova versió del document “Requerimientos Técnicos Exigibles para luminarias con tecnologia Led de alumbrado exterior”

10 Visió del fabricant de lluminàries:

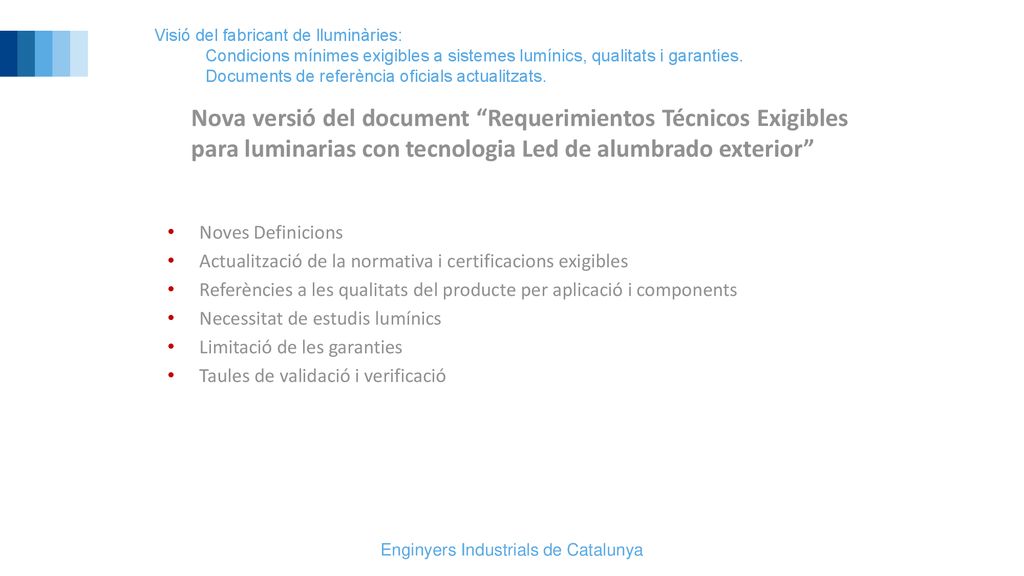

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. Nova versió del document “Requerimientos Técnicos Exigibles para luminarias con tecnologia Led de alumbrado exterior” Noves Definicions Actualització de la normativa i certificacions exigibles Referències a les qualitats del producte per aplicació i components Necessitat de estudis lumínics Limitació de les garanties Taules de validació i verificació

11 Visió del fabricant de lluminàries:

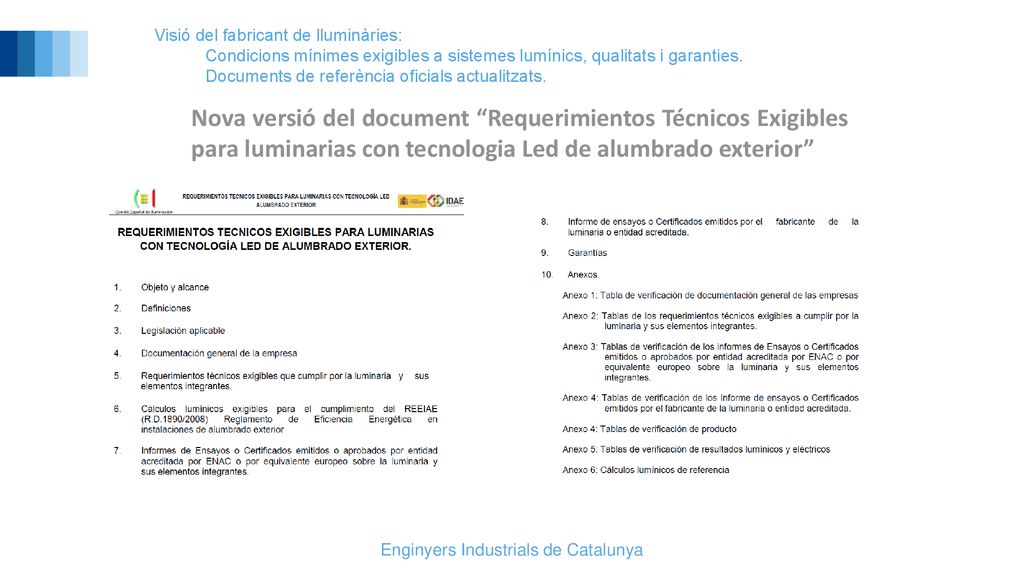

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. Nova versió del document “Requerimientos Técnicos Exigibles para luminarias con tecnologia Led de alumbrado exterior”

12 Visió del fabricant de lluminàries:

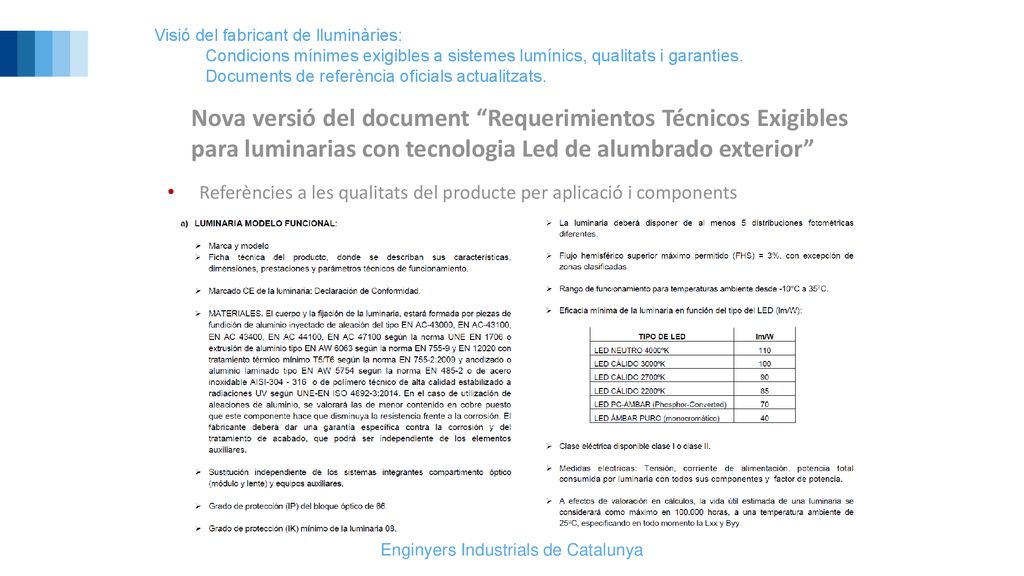

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. Nova versió del document “Requerimientos Técnicos Exigibles para luminarias con tecnologia Led de alumbrado exterior” Referències a les qualitats del producte per aplicació i components

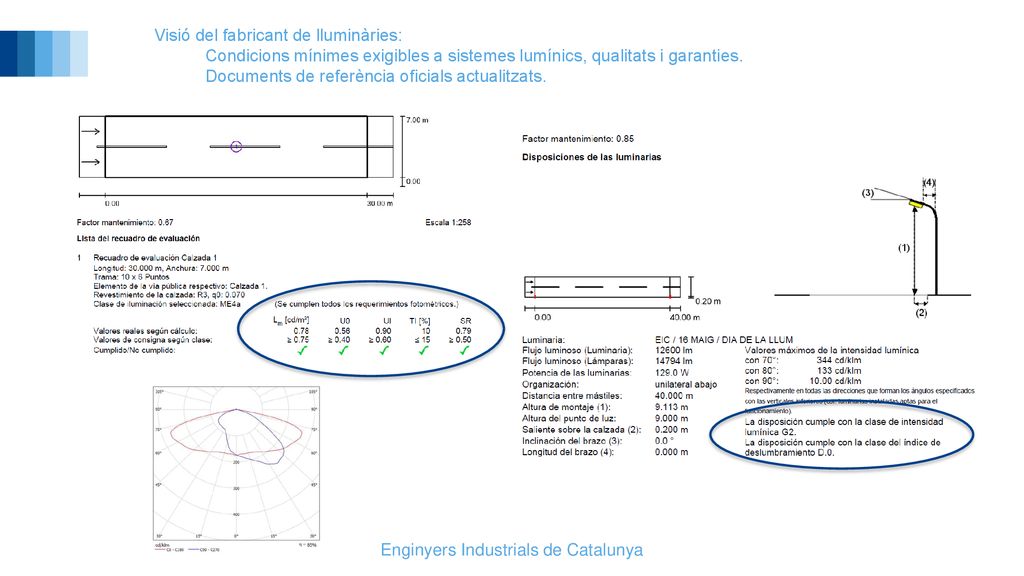

13 Visió del fabricant de lluminàries:

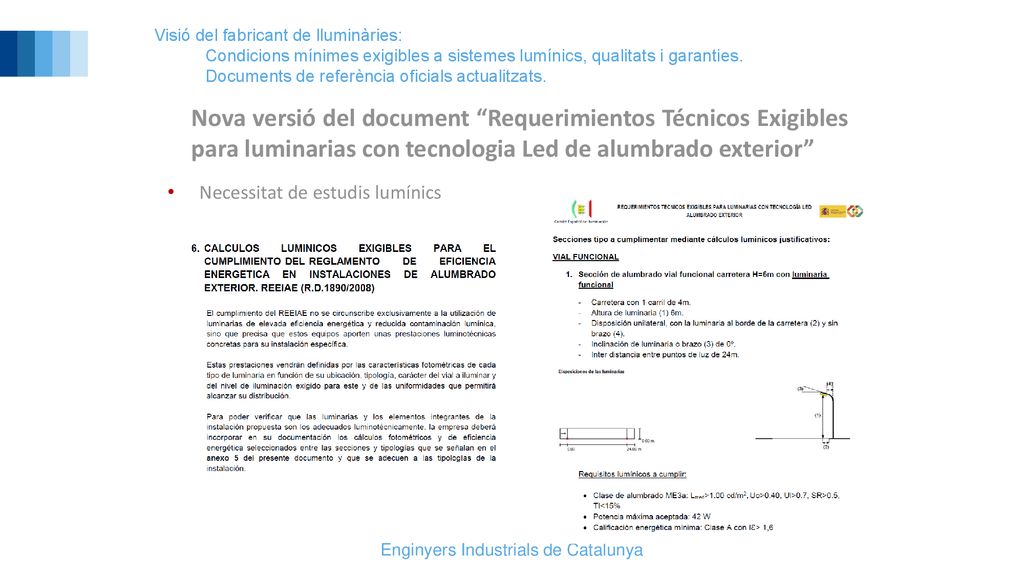

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. Nova versió del document “Requerimientos Técnicos Exigibles para luminarias con tecnologia Led de alumbrado exterior” Necessitat de estudis lumínics

14 Visió del fabricant de lluminàries:

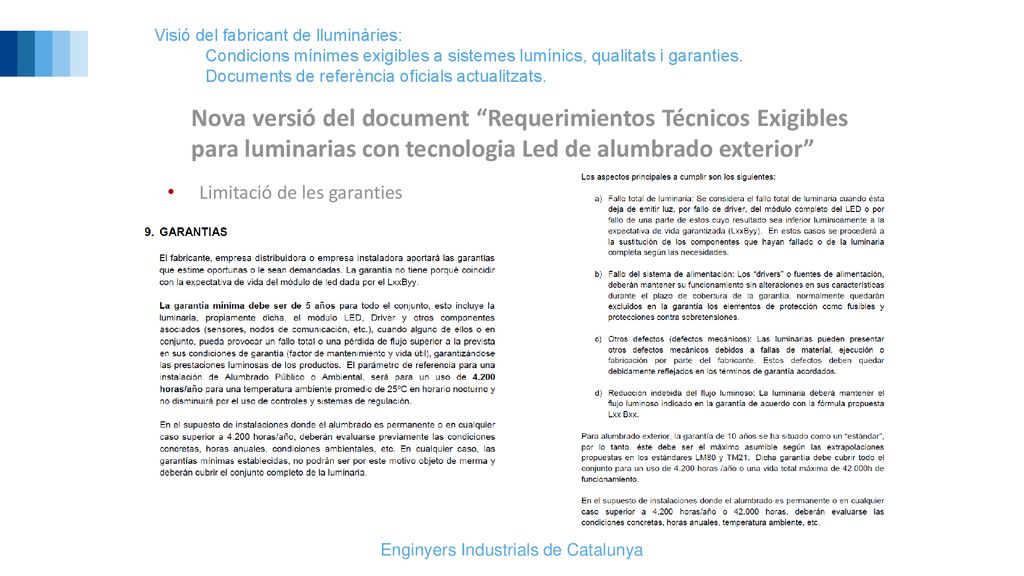

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. Nova versió del document “Requerimientos Técnicos Exigibles para luminarias con tecnologia Led de alumbrado exterior” Limitació de les garanties

15 Visió del fabricant de lluminàries:

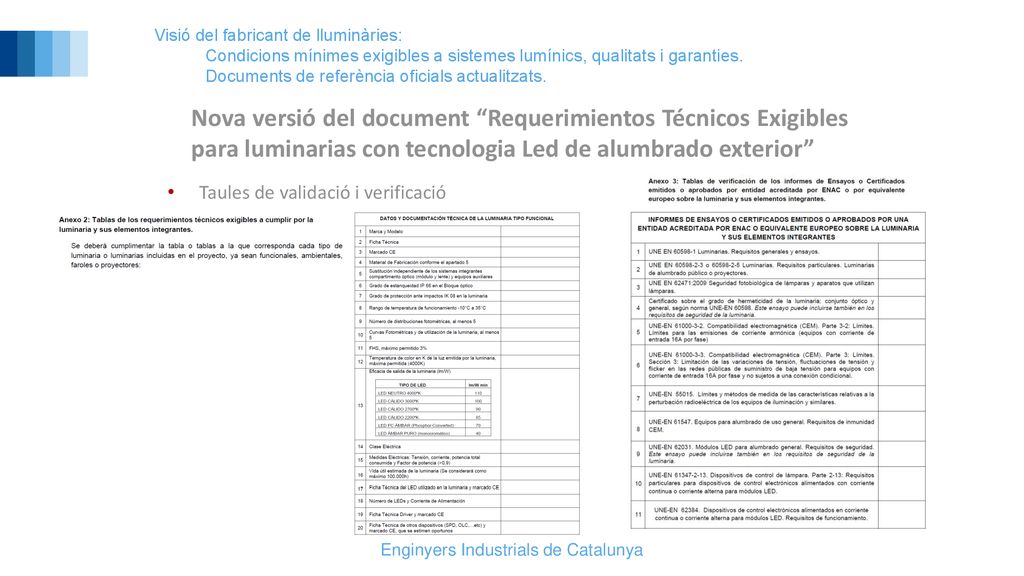

Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. Nova versió del document “Requerimientos Técnicos Exigibles para luminarias con tecnologia Led de alumbrado exterior” Taules de validació i verificació

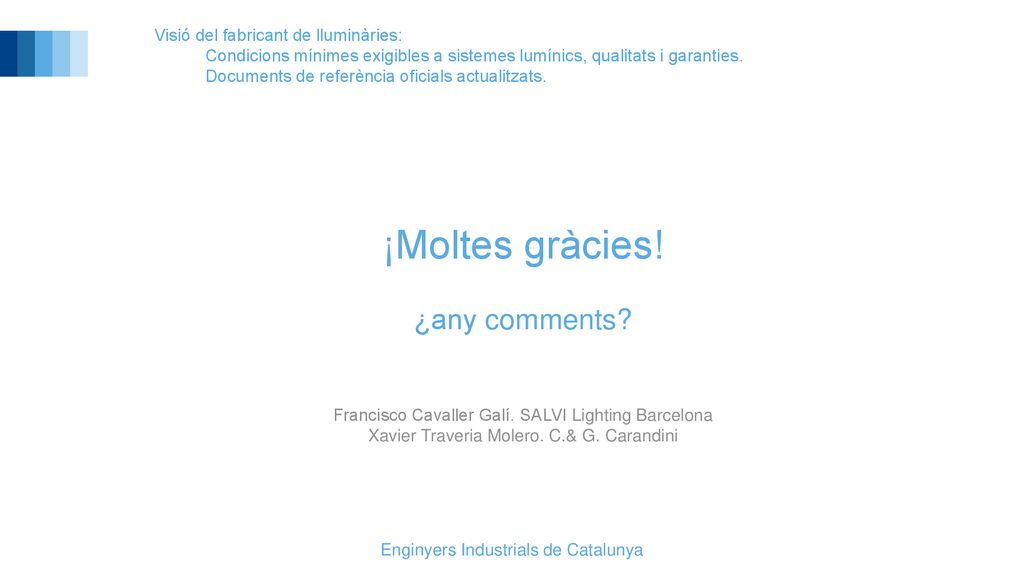

16 ¡Moltes gràcies! ¿any comments?
Visió del fabricant de lluminàries: Condicions mínimes exigibles a sistemes lumínics, qualitats i garanties. Documents de referència oficials actualitzats. ¡Moltes gràcies! ¿any comments? Francisco Cavaller Galí. SALVI Lighting Barcelona Xavier Traveria Molero. C.& G. Carandini
